商用车底盘承载横梁框架结构设计

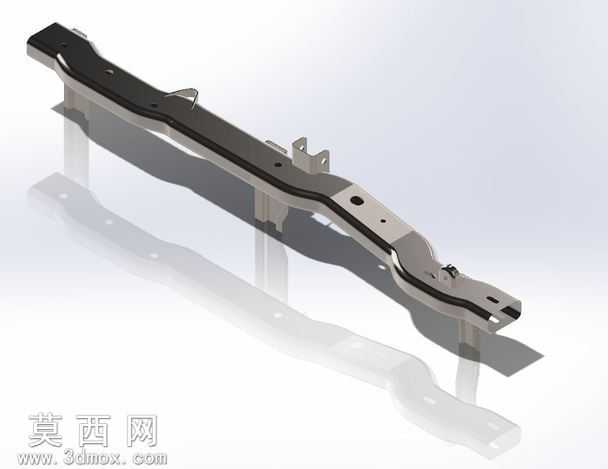

本作品为商用车底盘区域的承载横梁框架三维建模成果，建模阶段采用自顶向下的设计思路，先依据卡车车架的整体装配空间确定横梁的总长、弯折弧度与安装点位坐标，再逐步细化局部结构特征。建模过程中优先使用草图驱动的特征生成方式，先绘制横梁主体的纵向轮廓草图，通过薄壁拉伸生成基础梁体，再根据实际受力需求在梁体对应位置设计弯折成型的加强结构，保证梁体在轻量化的前提下具备足够的抗扭、抗弯承载能力。针对梁体上的各类安装结构，分别采用凸台拉伸、切除拉伸、阵列等特征完成，包括用于固定周边管线、附属支架的安装凸耳，预留的螺栓过孔与定位缺口，所有孔位的位置度、孔径尺寸均严格匹配商用车底盘的通用装配规范，避免后续装配出现干涉问题。材质与渲染阶段，为梁体主体赋予热轧钢板冲压后的金属材质，调整材质的粗糙度、反射参数还原冲压件表面的细微氧化质感，对局部焊接点位做了材质区分，模拟焊接后的焊缝肌理；场景内添加柔和的环境光与定向主光源，调整阴影的柔和度与透明度，清晰呈现梁体的弯折弧度、截面变化与各安装结构的空间位置，同时通过半透明的倒影效果强化模型的立体感，让观看者可以直观感知零件的整体形态与结构细节。结构设计上充分考虑了冲压加工的工艺可行性，所有弯折位置的圆角半径均符合钢板冲压的工艺要求，避免出现应力集中的尖角结构，梁体的截面采用变厚度设计思路，在受力较大的中间承载区域适当增加结构厚度，在两端连接区域做适配性的结构收窄，兼顾承载性能与轻量化需求，整体模型的结构逻辑清晰，特征参数完整，可直接用于底盘装配验证、结构力学仿真参考以及相关教学演示场景。
