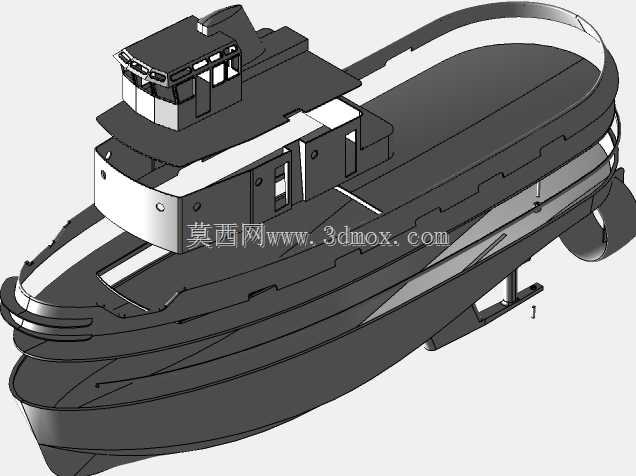

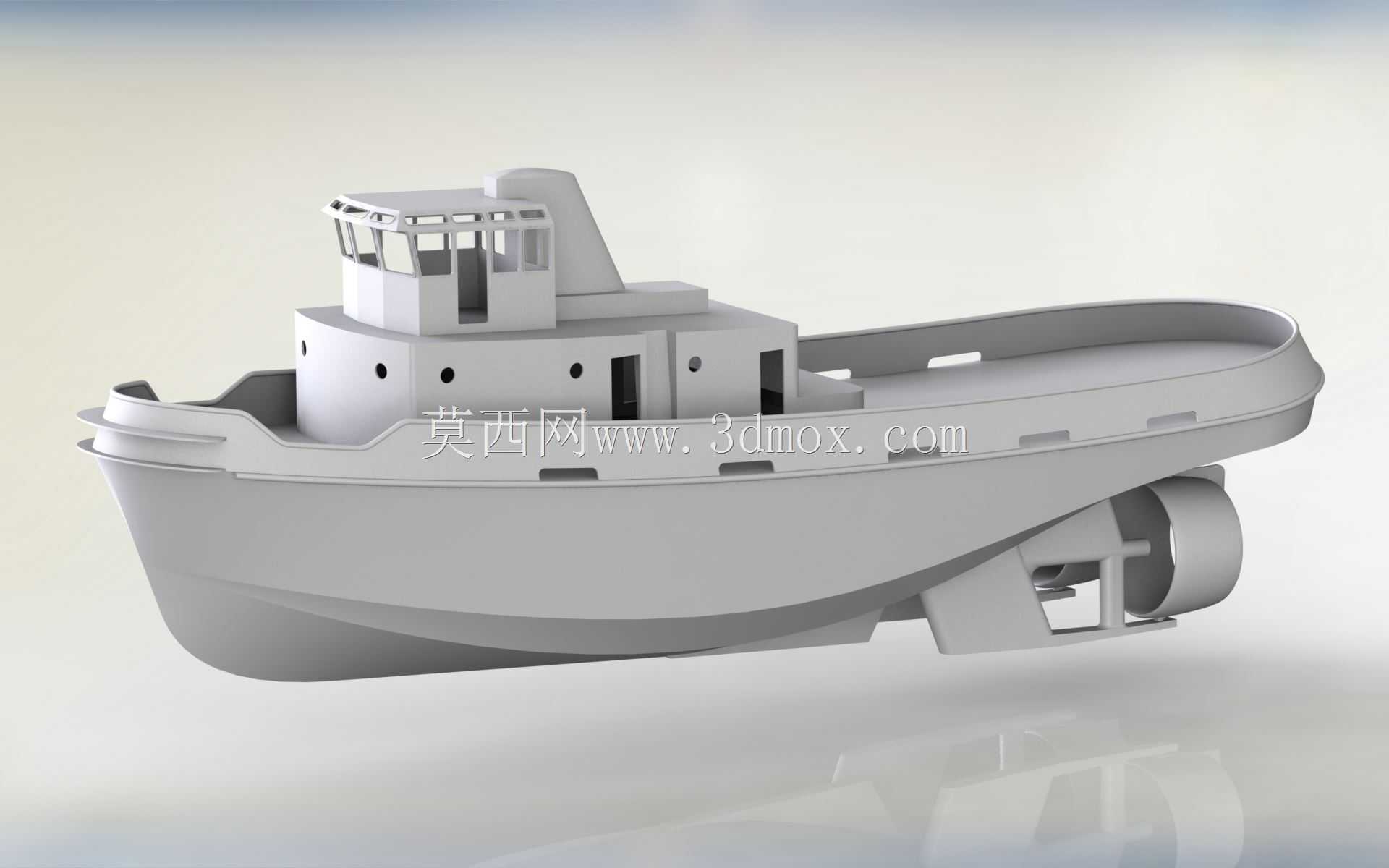

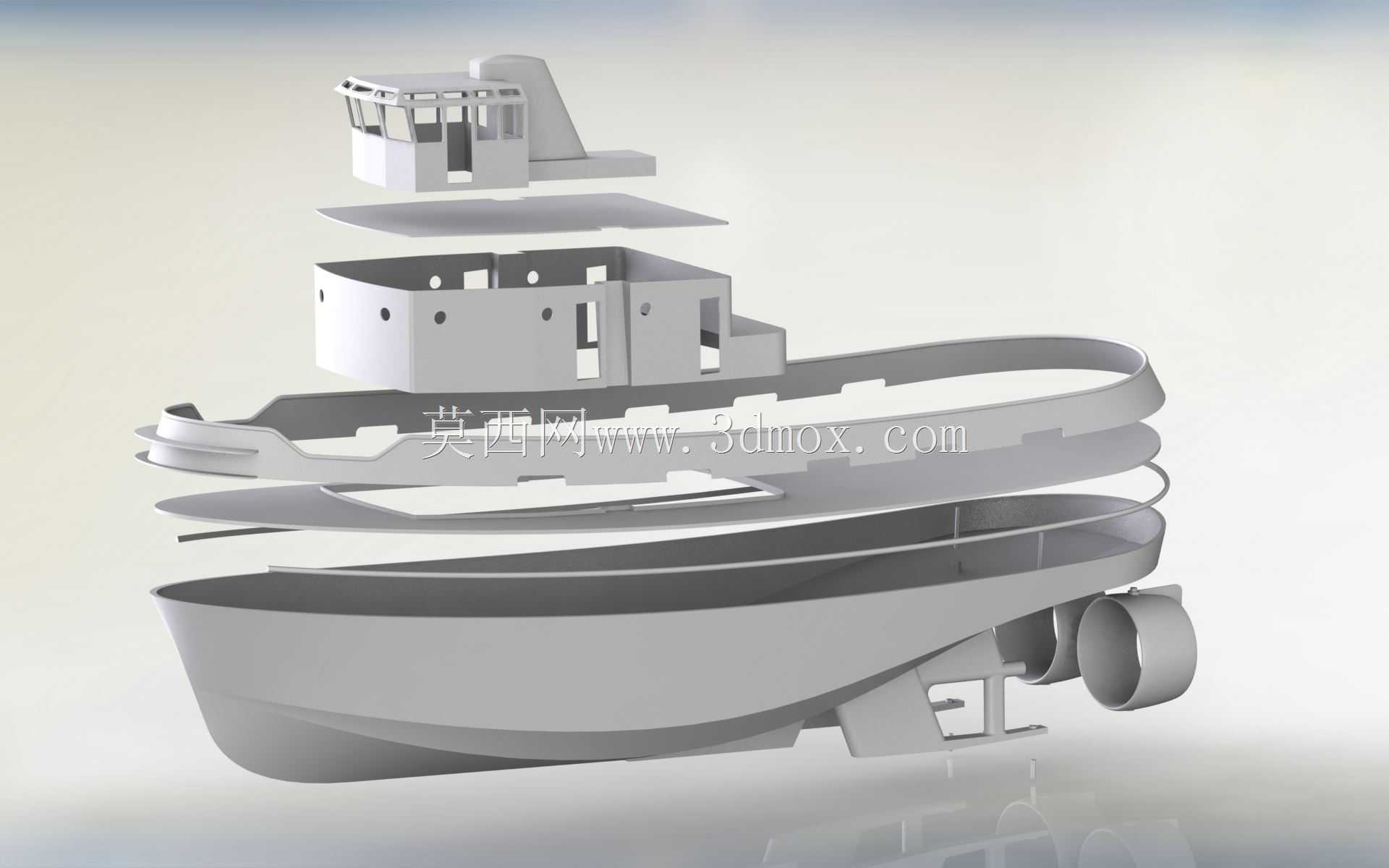

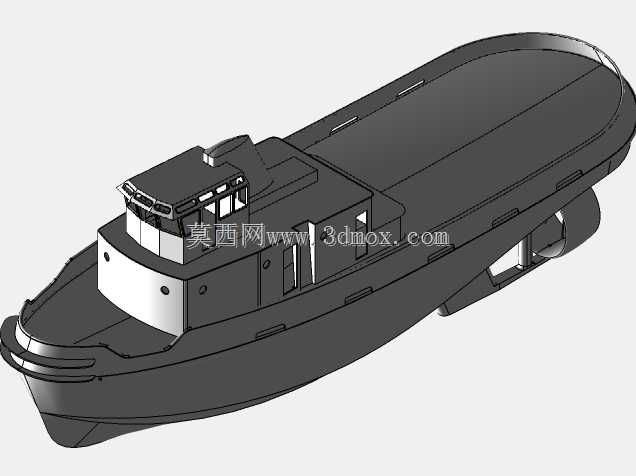

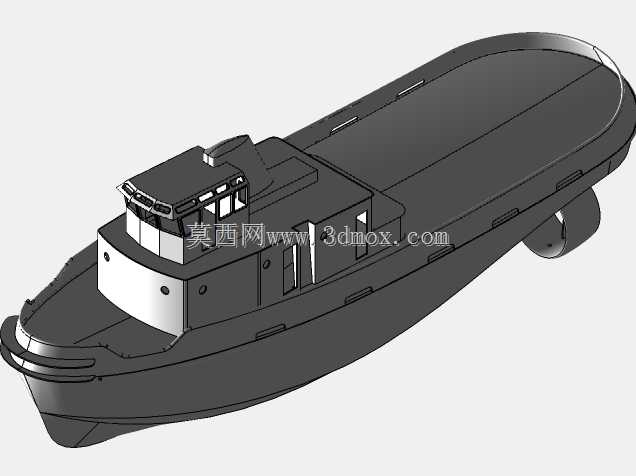

港作拖船是港口水域内承担船舶靠离泊协助、受限水域拖带、港内应急辅助作业的核心作业船舶,其作业场景集中在港池、锚地与码头前沿的狭窄水域,日常作业需要频繁完成顶推、拖带、小半径转向等机动动作,对船体结构的紧凑性、动力布置的合理性、操作的灵活性都有极高要求。这款面向3D打印制作的RC拖船结构,在设计阶段就充分考虑了模型制作与实船作业特性的匹配,没有照搬民用运输船的宽大船体线型,而是采用了短宽型的船体轮廓,船首设置有适合顶推作业的平直抵靠结构,船尾预留了双推进器的安装空间,能够在模型尺度下还原实船原地转向、低速大推力输出的作业特性。从结构拆分逻辑来看,设计时完全遵循FDM3D打印的工艺约束,将整船拆分为船底壳体、主甲板层、上层建筑舱室、

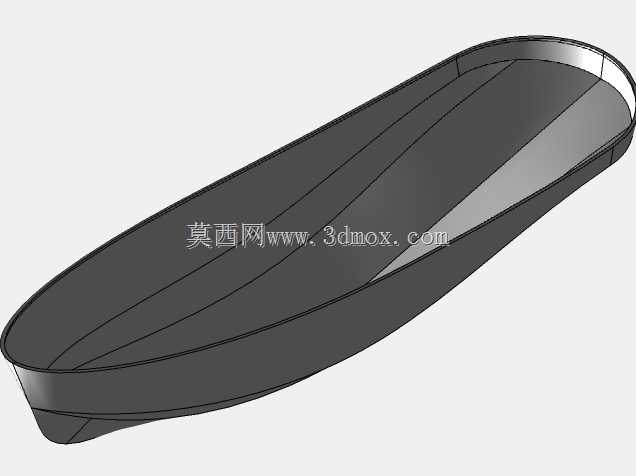

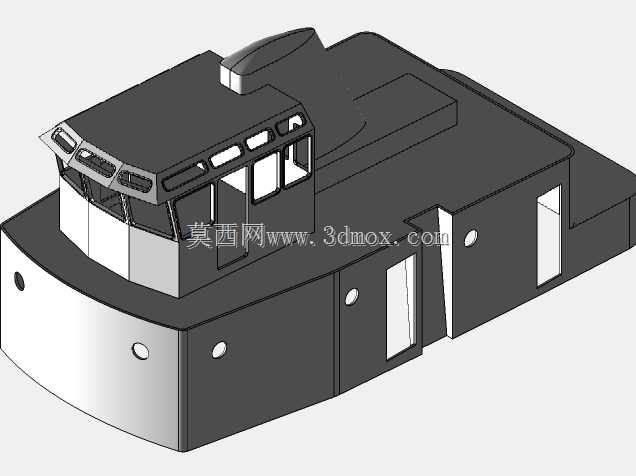

驾驶台、推进器安装座等多个独立打印单元,每个拆分单元的打印方向都能做到无大面积悬空结构,无需额外添加大量支撑材料就能完成打印,拆分后的拼接面都设置了定位止口,组装时不需要复杂的工装定位,依靠结构止口就能保证各层壳体的同轴度与拼接密封性,避免模型下水后出现舱室进水的问题。船体主壳体采用了双层内筋的结构设计,在打印壁厚有限的前提下,沿船长方向布置了三道纵向加强筋,横向在舱壁位置设置了环形加强结构,既能够控制整体打印重量,又能保证船体在遥控航行时的结构刚度,不会因为航行中的碰撞、推进器振动出现壳体变形的问题。上层建筑的设计还原了实船的舱室布局,驾驶台位置预留了遥控接收机、舵机、电调的安装空间,舱室侧壁的开孔对应实船的舷窗与通风口位置,
不需要后期二次开孔就能完成电子设备的走线与安装。船尾的推进器安装位采用了模块化设计,能够适配常规3D打印船模常用的双轴推进系统,安装边界尺寸匹配市面上常见的280级、380级船用电机的安装孔位,推进器通道与船底平滑过渡,减少航行时的水流阻力。从安装边界来看,整船模型的主尺度控制在适配常规桌面级3D打印机的成型尺寸范围内,最大的拆分单元尺寸不超过220mm,能够在成型尺寸200200250mm的普通FDM打印机上直接打印,不需要对零件做二次拆分。船体内部的设备舱预留了标准尺寸的电池安装位,能够容纳常规2S、3S航模锂电池,舱盖位置设置有密封槽,搭配硅胶密封条就能实现舱室的水密效果。船首的顶推结构做了加厚处理,对应实船上的橡胶护舷位置,
打印完成后可以粘贴软性材料模拟护舷,同时提升模型顶推作业时的抗碰撞能力。在航行性能匹配上,船体的重心设计在船长中点偏后10%的位置,配合船尾的双推进器布局,航行时的纵倾角度控制在1度以内,低速航行时的航向稳定性更好,在模拟港内拖带作业时,能够精准控制航速与航向,还原实船顶推大型船舶时的操作手感。上层建筑的各层拼接处都设计了隐藏式的定位卡扣,不需要额外使用大量胶水粘接,后期维护时可以方便拆开舱室调整内部电子设备的位置,检修走线也更加便捷。船体表面的线型做了光顺处理,打印完成后只需要简单打磨就能获得光滑的船体表面,方便后续做表面涂装与细节添加,比如粘贴水尺、舷号、作业标识等细节部件。不同于普通静态展示船模,这款结构设计从一开始就面向RC动态航行的使用需求,所有结构拆分、加强筋布置、设备安装位预留都服务于动态航行的可靠性,既能够满足模型爱好者制作遥控港作拖船的需求,也能作为船舶专业教学中讲解港作拖船结构的实物演示教具,通过拆分的零件直观展示拖船的舱室分层、动力布置、线型设计特点,帮助理解实船的结构设计逻辑。
