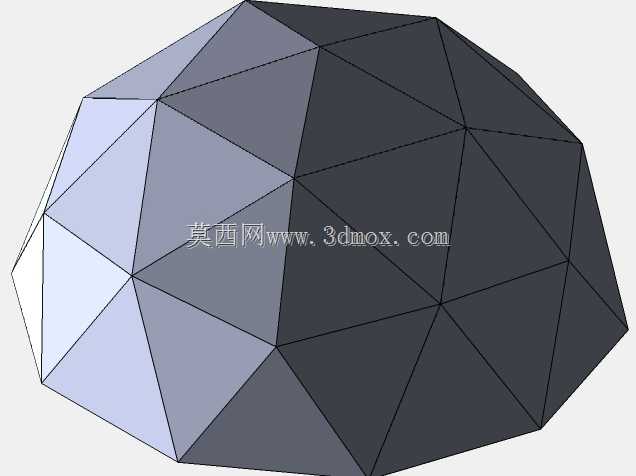

225mm半径2V测地线穹顶结构设计

　　这类2V频次划分的测地线穹顶，属于空间网格结构里的轻型穹顶范畴，日常在小型户外临时遮蔽、科普展陈装置、小型温室穹顶、野外临时驻点掩体这类场景里应用非常广泛，相比传统的肋环形穹顶，它的杆件规格更少，现场拼接的容错率更高，不需要大型吊装设备就能完成组装，对施工场地的要求极低。

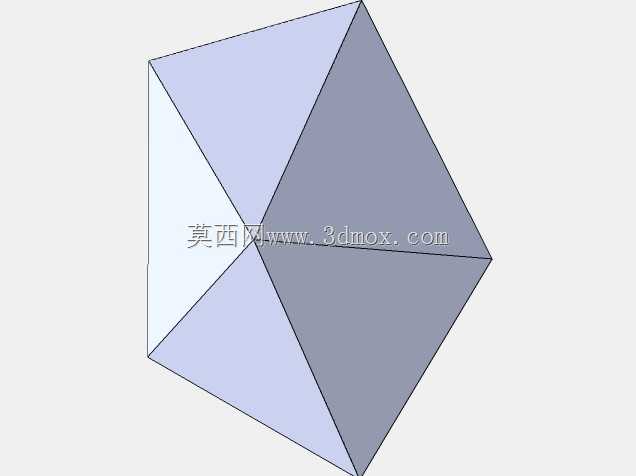

　　从结构逻辑来看，2V划分是把完整球面做二十面体基础分面后，再对每个三角面做二次细分，最终得到的穹顶杆件只有两种长度规格，这也是这个模型里标注139.0mm与122.9mm两种边长的核心原因，这种少规格杆件的设计，能大幅降低前期杆件下料的出错概率，批量加工的时候不用频繁调整切割参数，加工效率比更高频次划分的穹顶高很多，同时节点的连接件也可以做统一规格，不用针对不同位置的节点单独开模，整体制造成本能压到很低的水平。

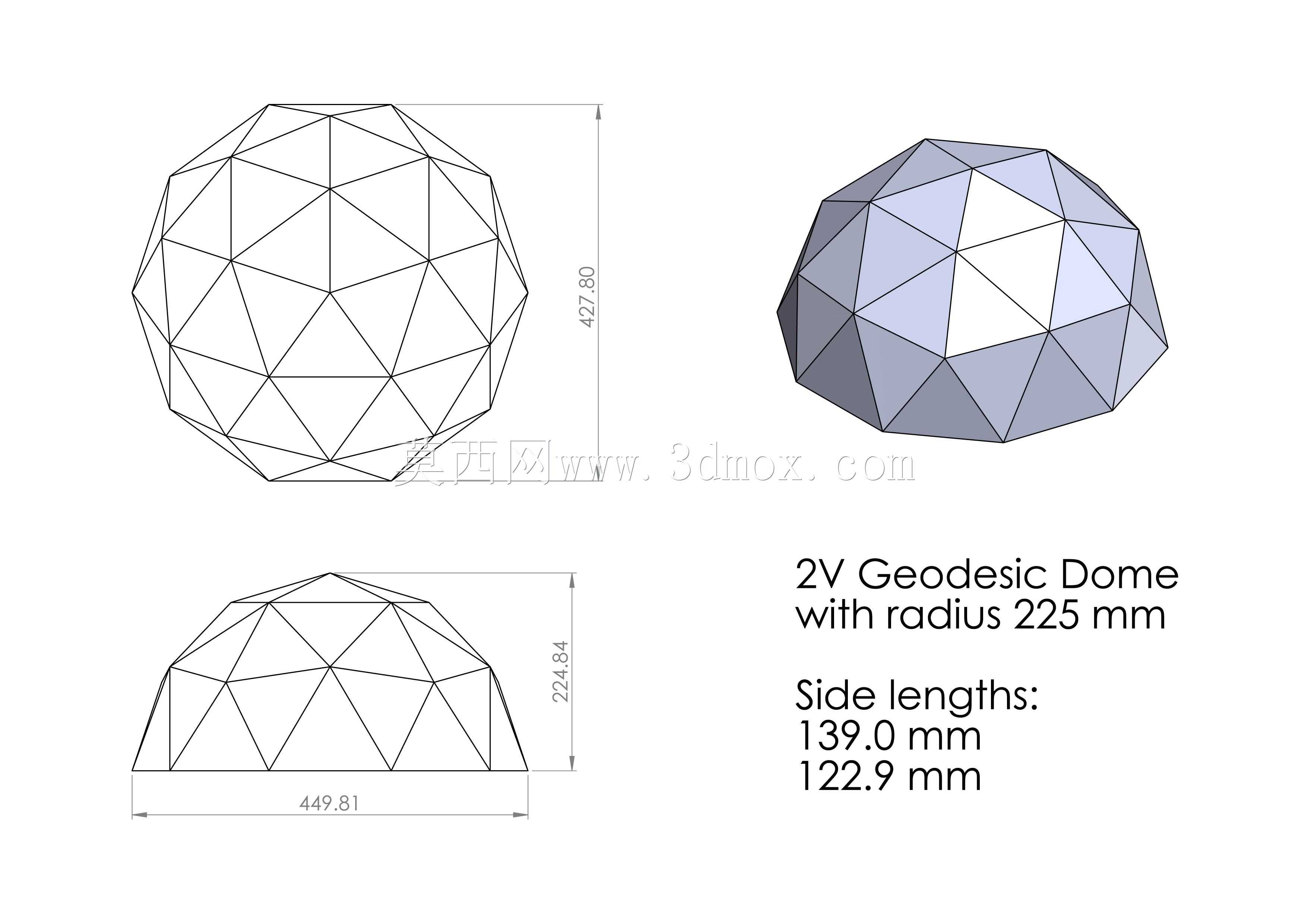

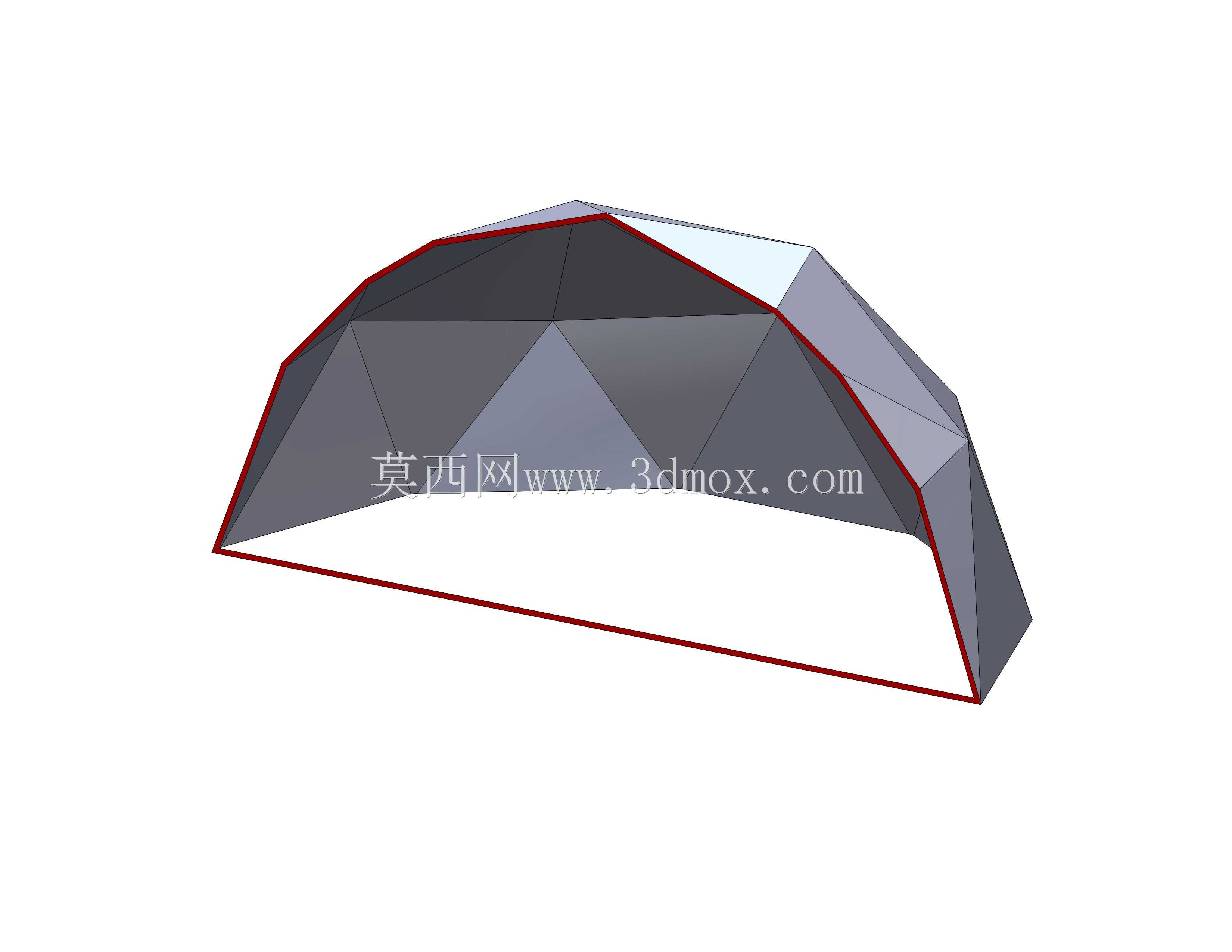

　　这个模型设定的球面半径为225mm，对应的完整穹顶总高度为224.84mm，底部外接圆直径为449.81mm，整体外轮廓的最大包络直径接近450mm，安装的时候只需要预留直径460mm左右的平整安装面即可，不需要额外做扩大的基础承台，如果是做等比例放大的工程应用，只需要按照实际需要的穹顶半径做等比例缩放，两种杆件的长度比例保持固定，节点的连接角度不会发生变化，这套结构逻辑可以直接复用，不用重新做球面网格的拓扑计算。

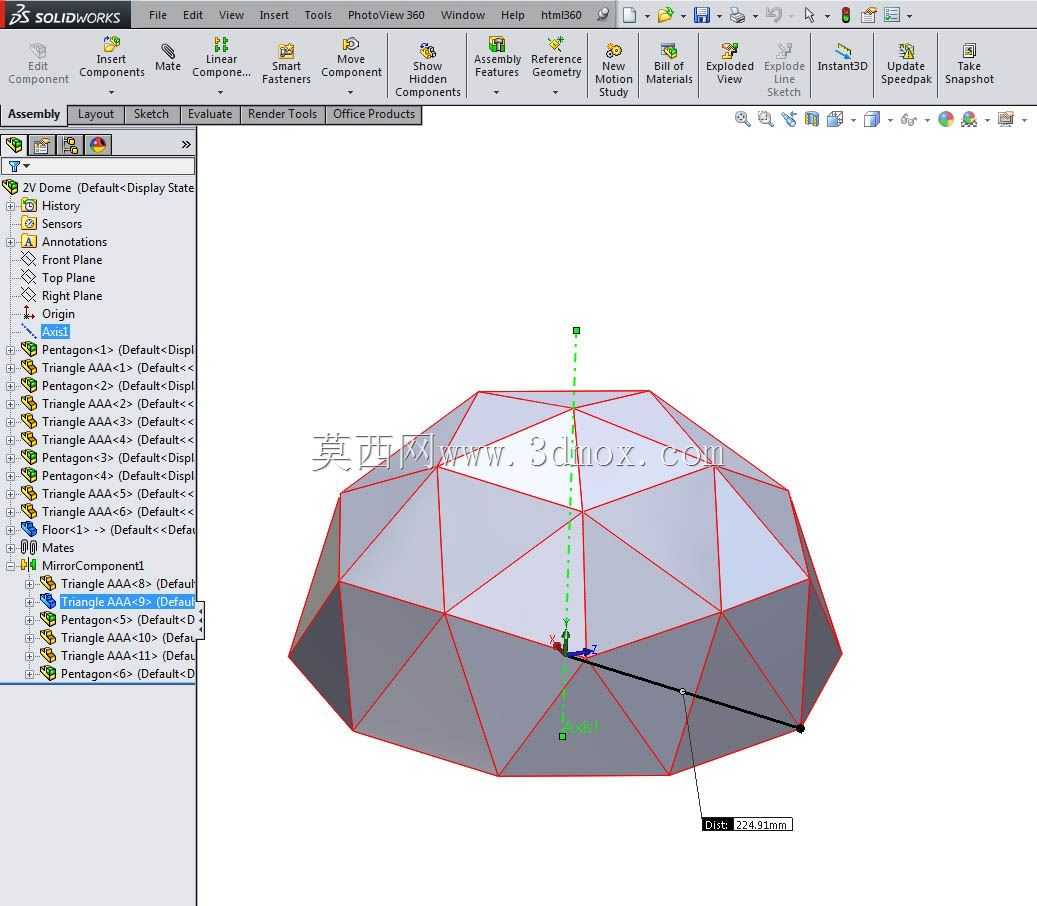

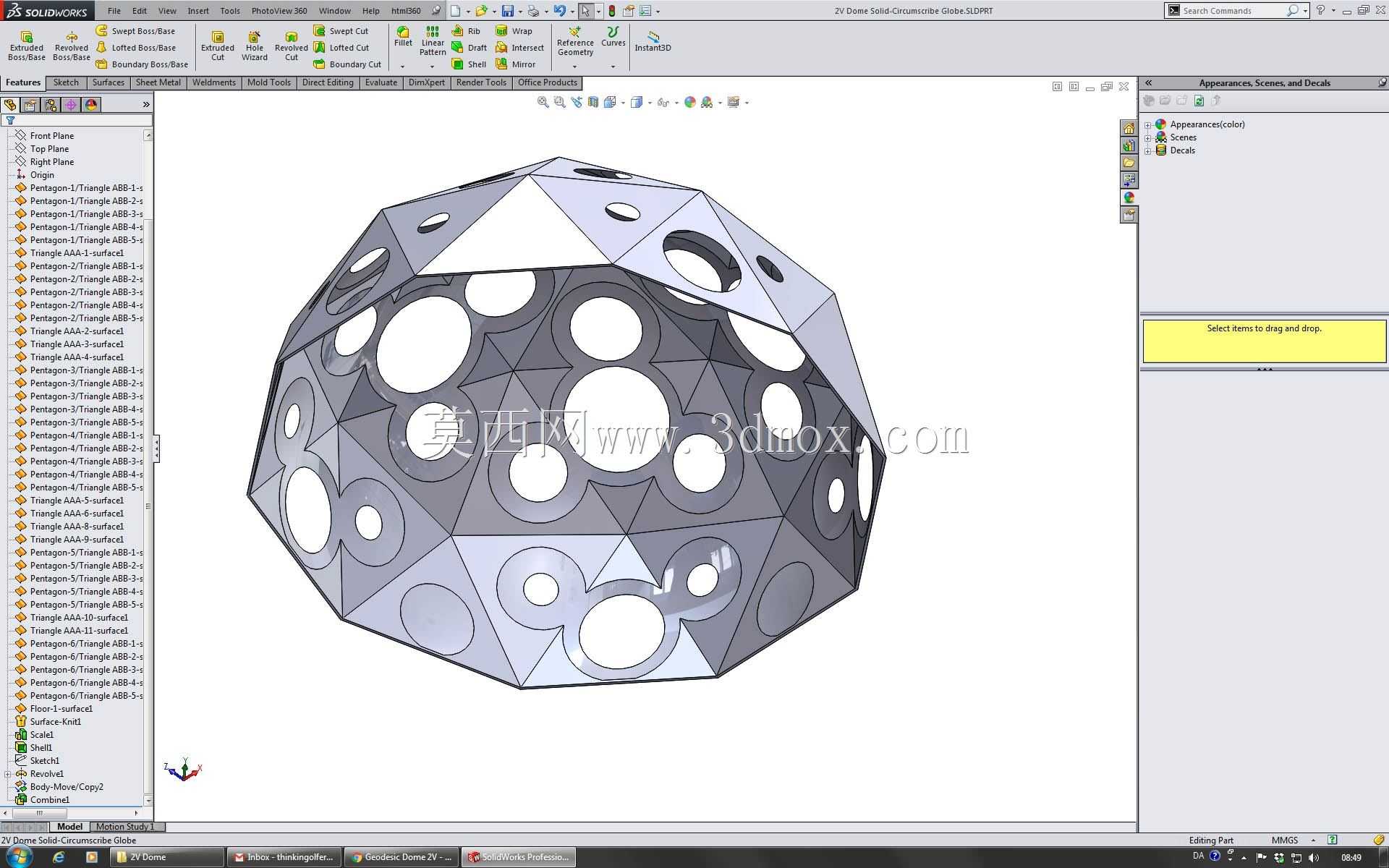

　　建模的时候首先要确定基础二十面体的内接球半径匹配目标穹顶的225mm半径，先构建正二十面体的基础线框，再对每个三角面的边做中点分割，把分割后的点投影到对应半径的球面上，再重新连接三角网格，之后截取球面下半部分对应半球高度的区域，就能得到2V测地线穹顶的线框结构，之后给杆件赋予对应的截面轮廓，这里要注意两种不同长度的杆件，在节点处的切口角度要做对应匹配，避免拼接的时候出现杆件干涉或者缝隙过大的问题，节点处如果采用螺栓连接的话，还要在杆件端部预留对应的安装孔位，孔位的同轴度要控制在合理公差范围内，不然现场组装的时候会出现螺栓穿不进去的问题。

　　从受力特性来看，这种三角网格的穹顶结构，整体的空间刚度非常好，竖向荷载作用下杆件主要承受轴力，材料的强度利用率很高，相比同跨度的平面桁架结构，整体自重能降低40%左右，同时风荷载作用下的体型系数更小，抗风性能比常规的平顶或者坡顶遮蔽结构好很多，在野外开阔场地使用的时候，不容易出现风掀破坏的问题。如果是用作小型温室的话，这种多面的三角网格结构，覆面材料可以采用小块的透明板材，单块板材的尺寸小，抗冲击性能更好，破损之后更换成本也低，同时不同角度的面能让不同时段的阳光都能透射进内部，内部的光照均匀度比单曲面的穹顶更好。

　　做安装边界设计的时候，底部的一圈支座节点要做统一的高度找平，每个支座点的水平位置偏差不能超过杆件长度的千分之五，不然拼装到顶部收口节点的时候，会出现节点错位，最后一块三角单元装不进去的问题。如果是做永久式的安装，底部支座可以和预埋的地脚螺栓做固定连接，如果是临时搭建的场景，底部可以采用配重块压接的方式，不用破坏地面结构，拆装都很方便，拆解之后的杆件可以打捆收纳，运输的时候占用的空间很小，普通的家用车辆就能完成转运，非常适合需要频繁转场的临时应用场景。

　　在细节处理上，两种长度的杆件要做明显的标识区分，避免现场拼装的时候拿错杆件，导致局部网格变形，虽然2V穹顶的杆件规格少，但如果长杆和短杆装错位置，会导致局部节点凸出于球面，不仅影响外观，还会改变局部的受力传递路径，降低结构的整体承载能力。节点处的连接件如果采用抱箍式的设计，要保证每个杆件的轴线都交汇于球面上的对应节点点，避免出现偏心受力的情况，不然杆件会承受额外的弯矩，长期使用过程中容易出现杆件变形或者节点松动的问题。
