大容量储物容器注塑模具三维结构设计

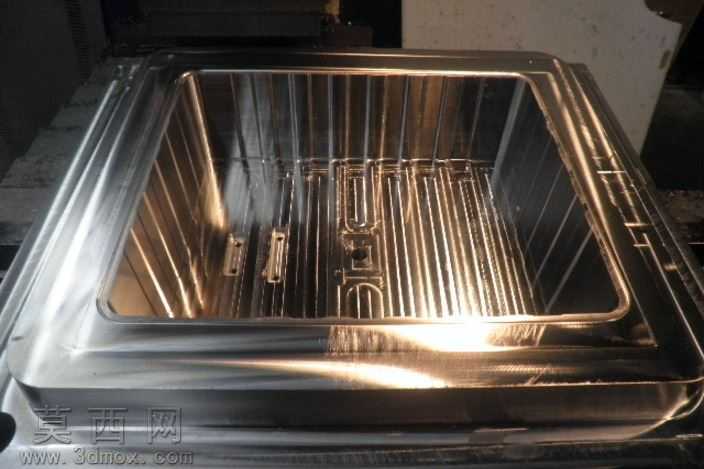

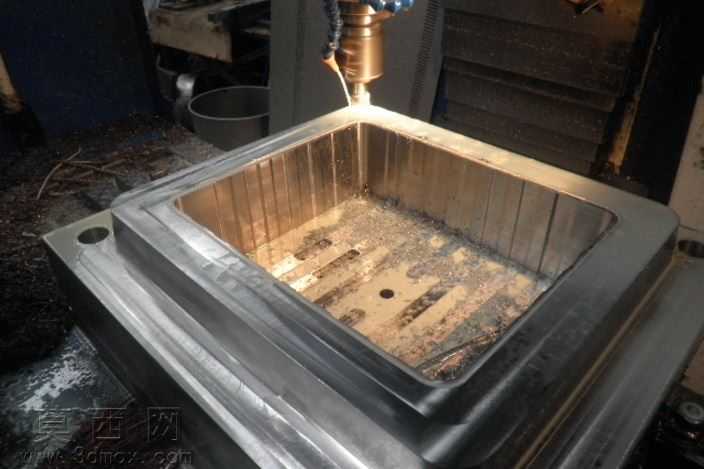

本套三维模型为大容量储物容器的注塑模具型腔核心结构，建模过程严格遵循注塑模具设计规范，以量产成型工艺要求为核心导向完成全结构搭建。建模初期首先针对大容量容器的产品结构做工艺拆解，明确容器深腔结构的成型难点：该容器为大尺寸方形深腔结构，内壁带有密集的竖向加强筋结构，同时型腔底部预留有品牌标识的成型凸台，两侧设置有安装卡扣对应的成型位，建模时优先保证型腔内壁的脱模斜度一致性，避免成型后产品出现粘模、拉伤等量产问题。模型构建过程中采用参数化建模逻辑，将型腔的整体轮廓尺寸、加强筋的排布间距、脱模斜度数值、表面抛光余量均设置为可调整参数，方便后续根据试模结果快速调整结构参数。材质设定上，型腔模仁部分对应模具钢材质，赋予高抛光金属材质属性，还原模具精加工后的镜面金属质感，表面纹理设置为高光抛光效果，匹配透明或高光塑料容器的成型表面要求，加强筋与标识凸台的边缘做了微小的圆角过渡处理，避免注塑过程中出现应力集中导致的模具开裂或产品缺胶问题。结构设计上，重点优化了深腔部位的排气结构预留位，在型腔的边角位置、加强筋的末端位置都预留了对应排气槽的建模结构，避免大容量容器深腔注塑时出现困气、烧焦、填充不足的问题；同时针对容器底部的标识成型位，做了轻微的高度差调整，保证注塑成型后标识清晰且不会出现粘模情况。整个建模过程完全匹配注塑加工的工艺逻辑，从分型面的贴合精度到型腔的壁厚均匀性，都经过反复校验，保证模型导入加工环节后可直接用于CNC精加工、电火花加工等模具制造工序，无需二次调整结构，能够有效缩短模具的开发周期，降低试模调整的成本，适配大容量PP、PE类塑料储物容器的注塑量产需求，模型结构完整还原了模具型腔的所有细节特征，包括型腔边缘的封胶位结构、侧面的卡扣成型凹槽、底部的安装柱对应凹位，所有结构的尺寸公差都按照注塑模具的行业标准设置，保证成型后的容器产品尺寸精度符合装配要求。
