三板式层叠结构立式注塑模具三维设计

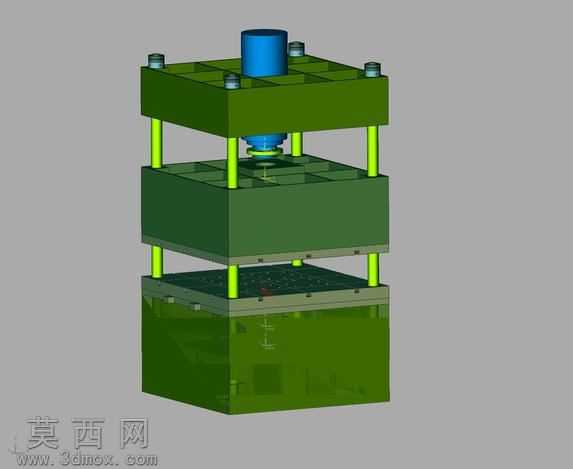

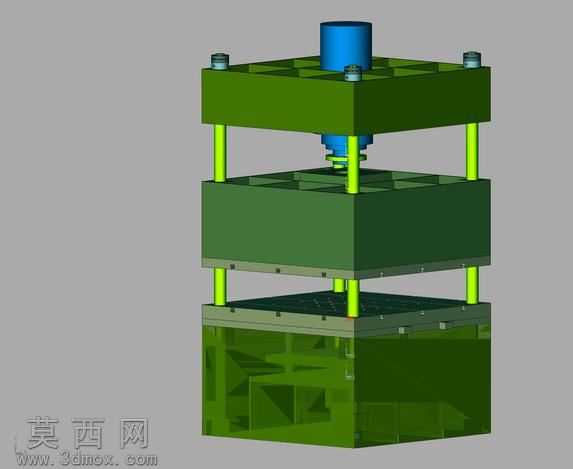

本作品为三板式立式注塑模具的三维建模设计，整体采用三层模板分层排布的经典细水口模架结构，建模过程中严格遵循注塑模具的设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型从上至下依次为上模固定板、脱料板、公模板、下模固定板，四根亮黄绿色的导柱垂直贯穿各层模板，实现开模、合模过程中的精准导向，避免模板错位影响成型精度。顶部设置蓝色的注塑浇口套，作为熔融塑胶注入型腔的进料通道，浇口套与上模固定板的配合位置做了同轴定位设计，保证进料中心与模具型腔中心对齐。各层模板采用深绿色哑光质感的材质渲染，还原了模具钢材经表面氧化处理后的真实视觉效果，导柱、导套、紧固螺丝等标准件采用金属亮面材质区分，清晰呈现不同部件的功能属性。建模时对模板上的紧固螺丝孔、导柱安装孔、型腔避让槽等细节结构都做了完整刻画，下模部分预留了顶出机构的安装空间，各模板之间的分模面清晰明确，能够直观展示三板模在开模过程中依次完成浇口凝料脱出、产品与流道分离、产品顶出的动作逻辑。设计过程中充分考虑了模具的装配合理性，导柱的长度、各模板的厚度比例都参考了标准模架的参数设定，既保证了模具的结构强度，也兼顾了开模行程的需求，整体模型结构完整，部件层级清晰，能够直观展现三板式注塑模具的典型构造，可作为注塑模具结构学习、模架设计参考的三维素材，帮助理解立式层叠模架的装配关系与工作原理。
