电机转子托盘注塑成型模具结构设计

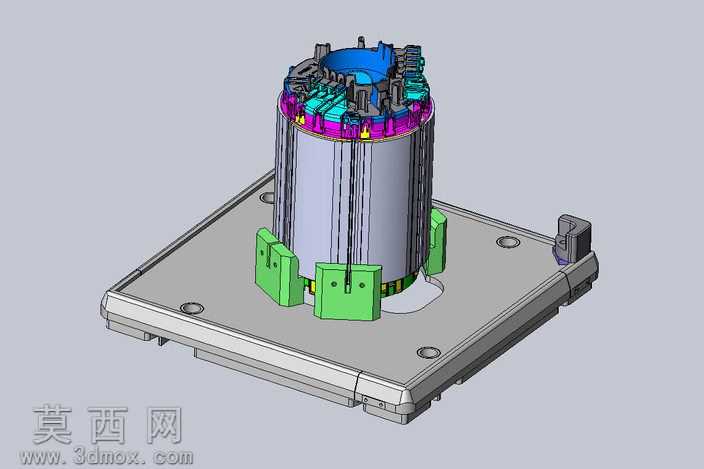

本套模具为电机转子配套托盘的注塑成型工装，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、定位组件、型腔型芯、周向定位块等结构逐一进行参数化绘制，确保各部件装配间隙符合实际生产公差要求。渲染阶段对不同功能部件赋予差异化材质表现：模架底座采用哑光金属灰材质还原钢材加工后的质感，周向定位的绿色滑块组件采用工程塑料质感区分功能模块，上部型腔区域采用多色分层渲染，清晰展示型腔内复杂的流道、成型槽与定位结构，便于直观识别模具各部分的功能分区。结构设计上，采用方形标准模架作为承载基础，底座上均匀布置定位销孔与安装孔，保障模具在注塑机上的安装精度；周向设置多组可调式定位滑块，对转子嵌件进行周向精准定位，避免注塑过程中嵌件偏移；上部型腔集成了多点进胶流道与成型轮廓，可一次性完成托盘复杂端面结构的注塑成型，同时预留了顶出机构的安装空间，开模后可通过顶出机构平稳将成型件与流道凝料顶出，避免成型件变形。设计思路围绕转子托盘的成型精度需求展开，针对托盘与转子配合的高精度装配要求，在嵌件定位结构上做了针对性优化，通过多组滑块的协同定位，将嵌件的同轴度误差控制在注塑生产允许范围内；同时兼顾模具的生产耐用性，对易磨损的滑块接触面、型腔棱边做了圆角与强化结构设计，延长模具使用寿命；流道设计采用平衡式布局，确保注塑过程中熔料均匀填充型腔各区域，减少成型件的内应力与翘曲变形风险，整套模型完整还原了模具从安装定位、嵌件固定到注塑成型、开模顶出的全流程结构逻辑，可直接用于模具设计参考与生产工艺验证。
