COPYCAD逆向设计标识牌三维结构

　　日常在车间做逆向建模项目时，这类标识构件是很常见的小尺寸配套件，很多人觉得这类零件结构简单不需要花精力建模，实际在做整机设备的三维装配、产线可视化仿真、设备出厂外观校验环节，这类标识构件的建模精度直接影响最终装配体的真实感，甚至在做虚拟装配干涉检查时，如果忽略了标识牌的安装凸起厚度，很容易出现后期现场安装时和周边走线槽、防护盖板发生空间干涉的问题。

　　从实际应用场景来看，这类标识构件多用于逆向设计工位的设备标识、检测工位的状态提示牌、三坐标测量区域的功能分区标识，也可配套安装在逆向建模工作站的设备外壳上，作为功能模块的识别载体。区别于普通印刷贴纸，这类硬质标识构件有固定的安装结构，长期在车间温湿度波动、少量切削液飞溅的环境下不会出现卷边、脱落的问题，日常设备维护时也不需要频繁更换标识。

　　从功能特性上看，这个标识构件采用平面板式主体结构，正面做了分色字符的凹凸成型设计，字符区域和底板区域有0.3mm的高度差，不管是做后期的阳极氧化分色，还是丝网印刷套色，都能依靠这个高度差做定位，避免印刷时出现字符偏移的问题。构件的四个边角做了R2的圆角处理，一方面是避免安装时锐角划伤操作人员，另一方面在做注塑或者钣金加工时，圆角结构能减少应力集中，降低板材冲压或者注塑成型时的边角开裂概率。构件背面设计了两个定位柱和一个卡扣结构，安装时不需要额外打螺丝，直接对准设备外壳上的预装孔位按压卡入即可，定位柱和安装孔采用H7/h6的小间隙配合，卡入后不会出现晃动，后期如果需要更换标识，直接用平口螺丝刀从侧边预留的拆卸缺口撬动即可取下，不会破坏设备外壳的漆面。

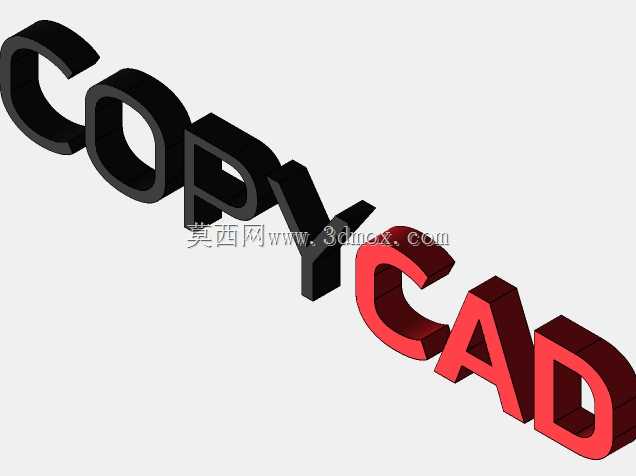

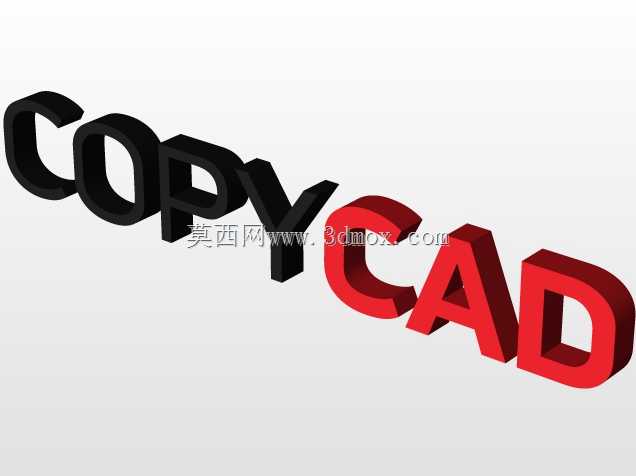

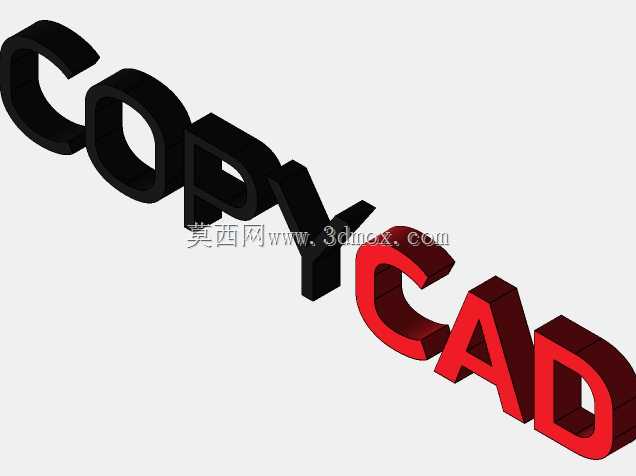

　　做这个构件的三维建模时，首先要确定整体的安装边界，整个标识板的主体长度控制在180mm，高度控制在60mm，整体厚度3mm，加上背面定位柱的总突出高度为8mm，这个尺寸刚好适配市面上主流的工业设备控制柜门板、逆向扫描设备的侧面板安装位，不会因为尺寸过大遮挡设备上的操作按钮、状态指示灯。建模时优先绘制正面的字符轮廓，这里要注意COPYCAD几个字符的字重一致性，C、O、P、Y四个字符采用统一的字高32mm，笔画宽度5mm，CAD三个字符采用红色区分，字高和前面的字符保持一致，笔画宽度做了0.5mm的加粗处理，视觉上更有识别度，字符和板边的左右边距各留25mm，上下边距各留14mm，保证视觉重心居中，不会出现字符偏位的问题。背面的定位柱直径设计为4mm，长度5mm，两个定位柱的中心距为140mm，距离板的上下边缘各20mm，卡扣结构设计在板的背面中心位置，卡扣的倒钩角度做了45度的倾斜，卡入2mm厚的钢板安装孔后，倒钩的卡合量为1mm，既保证卡合牢固不会脱落，又不会因为卡合量过大导致拆卸时卡扣断裂。

　　很多新手在做这类小构件建模时，容易忽略安装间隙的预留，比如定位柱的直径直接做和孔一样大，实际加工时因为塑料件的成型收缩率，冷却后定位柱尺寸会偏大0.1-0.2mm，导致安装时插不进去，所以建模时要提前考虑材料的收缩率，给定位柱预留合理的公差。另外正面的字符凹凸结构，如果是做钣金加工的话，凹凸高度不要超过0.5mm，不然冲压时会导致板材背面出现明显的凸起，影响背面卡扣和定位柱的安装平面度，如果是做亚克力雕刻或者机加工的话，凹凸高度可以做到1mm，字符的立体感会更强。还有板底部的一排定位缺口，是用来和安装位底部的定位凸台配合的，安装时先把底部缺口对准凸台卡入，再按压上部的卡扣，能大幅提升安装效率，不需要反复调整标识的水平位置，缺口的宽度设计为6mm，和凸台的配合间隙留0.2mm，既能顺利卡入，又不会出现左右窜动的问题。

　　在实际的产线应用里，这类标识构件除了做功能提示，还能在做数字孪生产线建模时，作为场景的细节补充，让整个虚拟产线的还原度更高，在做设备的操作培训动画时，清晰的标识也能让培训人员快速找到对应的功能模块，减少培训时的识别成本。建模完成后做装配校验时，要把标识构件装配到对应的设备面板上，检查周边10mm范围内有没有其他突出的构件，比如接线端子、急停按钮、线槽盖板等，确保安装后不会和周边零件发生空间干涉，同时要保证标识的正面没有被其他构件遮挡，操作人员在正常操作站位能清晰看到标识上的全部字符。
