同步齿形动画传送带三维结构设计

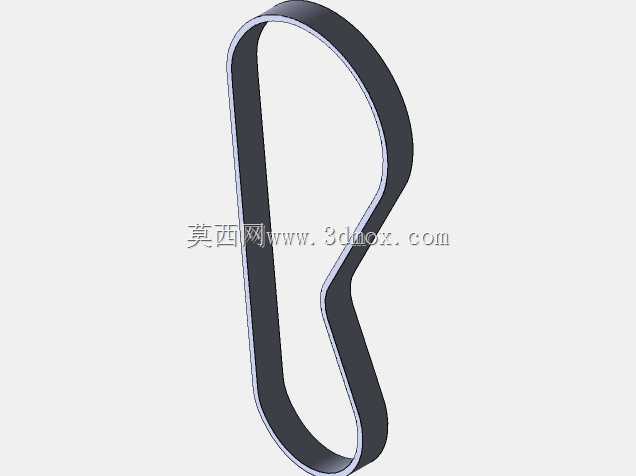

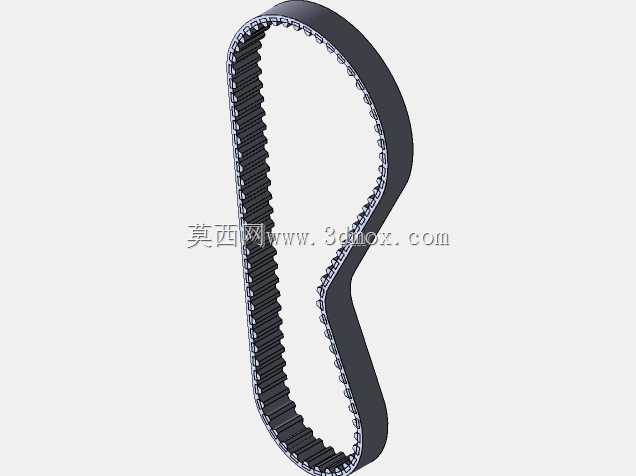

　　在轻工包装、电子元器件组装、小型食品加工等产线的短距离精准输送工位，以及精密设备的内部同步传动环节，这类带齿的环形传送带是兼顾传动精度与缓冲性能的核心构件，和普通平带相比，齿形啮合的传动形式不存在打滑问题，能严格保证输入端和输出端的传动比恒定，在需要多工位动作同步的设备里，比如小型贴标工位的物料进给、检测设备的工件步进输送，都能看到这类构件的实际应用。做这类带体的三维结构设计时，首先要匹配对应带轮的齿形参数，目前常用的齿形有梯形齿和圆弧齿两类，不同齿形适配的载荷、转速区间差异明显，梯形齿加工成本更低，多用于中低速、载荷波动小的输送场景，圆弧齿的齿根应力分布更均匀，能承受更高的冲击载荷，适合频繁启停的步进传动工位。设计过程中要先确定带的节线长度，这个参数直接决定了两个带轮的中心距安装边界，节线是带体承受拉力的骨架层所在位置，也就是带的中性层，建模时不能把带的内外径尺寸直接作为长度计算依据，否则装配后会出现带体张紧度不符合要求、齿和轮槽啮合错位的问题。很多工程师在做带传动的动画演示时，容易陷入全实体带体变形仿真的误区，实际上工业场景里的动画验证不需要做复杂的柔性体仿真，只需要把带体的基带部分做成固定环形实体，再把带齿拆分为独立的实体单元，按照带的运动轨迹做路径移动，就能清晰演示啮合传动的全过程，既能保证动画运行流畅，也能准确展示齿和轮槽的配合关系，不会出现柔性仿真里的网格畸变、穿模等问题。从安装边界来看，

　　这类同步齿形带的安装需要预留张紧调节空间，通常中心距的调节量要预留带长的2%-3%，方便安装时套入带轮，也能在带体长期使用出现拉伸松弛后调整张紧力，避免跳齿。带体的宽度选择要匹配传递的载荷大小，带宽过窄会导致单位面积受力过大，加速带齿的磨损，带宽过宽则会增加带轮的轴向载荷，提升轴承的负载要求，还容易出现带体跑偏的问题。在实际设备布局里，带的传动段要尽量避免和周边的机架、管线发生干涉，尤其是带的回程段，要预留足够的安全距离，防止带体运行过程中抖动剐蹭周边构件。如果是用于物料输送的场景，带的背面可以根据输送物料的特性做不同的表面处理，比如增加防滑纹路、附着耐磨涂层，但是齿面必须保证尺寸精度，不能有多余的涂层或者凸起，

　　否则会影响和带轮的啮合精度。做三维建模的时候，还要注意带齿的倒角处理，齿顶和齿根的小圆角不能省略，这些细节不仅是加工工艺的要求，也能减少啮合过程中的应力集中，延长带的使用寿命，很多新手建模时直接做直角齿，看起来尺寸精准，实际生产出来的带体在运行时很容易出现齿根开裂的问题。另外，带的环形接头位置如果是接驳型的同步带，还要在模型里标注接头的位置，安装时接头要顺着运动方向，避免接头经过带轮时产生冲击，影响传动平稳性。这类带体的应用场景里，还要考虑工作环境的影响，如果是在有油污、粉尘的工位使用，要在模型里配套设计简易的防护罩，防止油污附着在齿面导致打滑，粉尘堆积在轮槽里加剧带齿磨损；如果是在有一定温度的工位附近使用，

　　还要选择对应耐温等级的带体材料，建模时不需要体现材料属性，但要在结构设计时预留热胀冷缩的间隙，避免温度升高后带体张紧力过大导致断裂。从传动特性来看，这类齿形传送带不需要额外的润滑，相比齿轮传动、链传动，运行噪音更低，维护更简单，在小型自动化设备里的应用占比逐年提升，尤其是在需要洁净环境的电子、医药生产工位，不会像链传动那样产生油污滴落，也不会像齿轮传动那样需要定期加注润滑脂，能更好的满足洁净生产的要求。设计时还要注意带轮的齿槽和带齿的侧隙，侧隙过小会导致带齿和轮槽卡滞，运行阻力增大，侧隙过大则会出现传动回差，影响传动精度，在需要精准定位的输送工位，这个侧隙参数要严格控制在公差范围内，才能保证工件的输送位置精度满足工艺要求。
