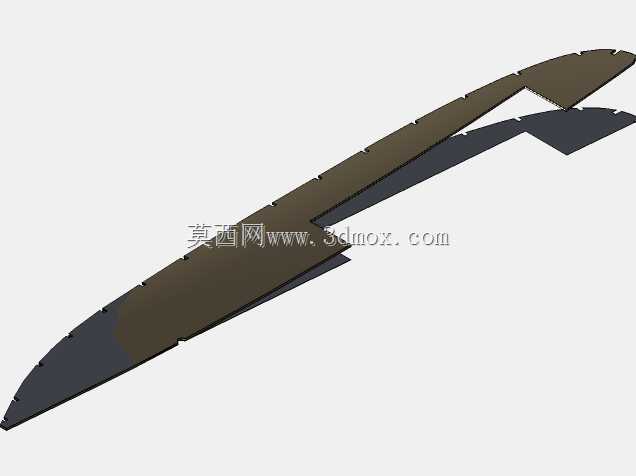

诺德卡普曲面甲板展平结构件

　　在船舶舾装与船体结构施工环节，曲面甲板的下料加工一直是现场作业的难点，传统放样方式依赖工人经验在样台进行1:1拓样，不仅耗费大量工时，还容易出现曲面拟合偏差，导致后续拼接时出现缝隙超差、装配应力集中的问题，这个展平结构件就是针对诺德卡普系列船型的甲板曲面段做的工艺转化成果，直接对应船体上层甲板的弧形过渡区域，覆盖从船艏侧部到中部甲板的变曲率段，实际作业中这个区域既要承受甲板面的人员行走、设备放置的静载荷，还要抵御航行时的波浪拍击冲击力，同时要兼顾甲板排水的坡度走向，所以原始曲面是多曲率复合的自由曲面，无法直接用常规钣金展开公式计算下料尺寸。做这个展平设计的时候，首先要还原原始甲板曲面的边界约束：内侧贴合船体主肋骨的安装边，

　　每间隔固定间距设置与肋骨连接的定位缺口，这些缺口的位置完全对应船体肋骨的安装点位，展平后缺口的相对位置偏差控制在装配公差允许范围内，避免现场安装时需要二次修割；外侧边缘做了收边处理的工艺余量，展平状态下预留的折边量刚好匹配甲板包边的折弯需求，不需要二次补料。曲面展平过程中没有采用简单的单向投影展开，而是针对不同曲率段做了分区应力释放处理：曲率变化平缓的中部区域，展开时的纤维伸长率控制在钣金冷作允许的范围内，不会出现拉伸过度导致的板厚减薄；曲率较大的艏部收窄段，展开时做了分段切口的工艺预设，也就是模型上看到的边缘缺口，这些缺口在平板下料后折弯装配时刚好可以抵消曲面成型的挤压应力，避免板件出现起皱或者开裂的问题。从安装边界来看，

　　这个展平件的纵向长度对应船体三个肋骨间距的覆盖范围，横向宽度从甲板舷侧边缘延伸到甲板中部的排水槽边界，展平后的平板边缘所有连接孔位都和船体预装的连接座一一对应，现场下料后不需要重新划线钻孔，直接可以对齐点位进行铆接或者焊接作业。实际应用中，这类展平构件主要用于小型作业船、休闲艇的甲板改装与换新作业，相比传统放样下料，采用这个展平模型进行数控切割的板材，装配时的贴合度能达到95%以上，大幅减少现场修磨的工作量，同时因为展平时已经提前考虑了曲面成型的回弹量，装配完成后的甲板曲面顺滑度完全符合设计线型，不会出现局部凹凸影响排水或者行走安全的问题。设计过程中还特意规避了常规展平容易出现的边界错位问题：

　　原始曲面的两条长边分别对应甲板与舷侧板的焊接边、甲板与内部结构的连接边，展平后两条边的长度误差控制在毫米级，焊接时不会出现边部错边量超标的问题，减少焊接后的矫正工作量；板件上的所有缺口都做了圆角过渡处理，避免应力集中在缺口位置导致航行过程中出现疲劳裂纹，毕竟甲板区域长期承受交变载荷，应力集中点很容易成为结构失效的起始点。另外，这个展平结构的厚度适配常规船用甲板钢板的常用厚度规格，下料时不需要特殊定制板材，直接选用常规库存的船用钢板就可以加工，进一步降低现场施工的材料成本与准备周期，对于小型船厂或者船舶维修站点来说，这类预展平的结构件可以直接对接数控切割设备，省去了人工放样的环节，哪怕是经验不足的钣金工也能按照展平板材完成曲面甲板的装配，降低对高级放样技工的依赖。
