五缸动画径向引擎结构三维设计

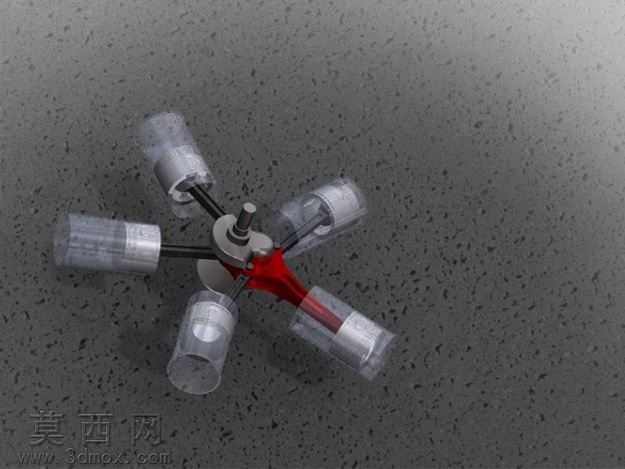

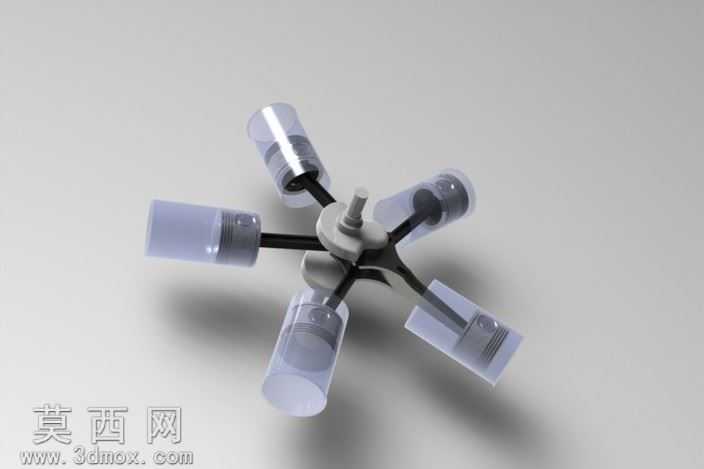

本径向引擎三维模型采用SolidWorks完成全参数化建模，整体围绕中心曲轴布局五组呈放射状均匀分布的活塞组件，完整还原了星型径向引擎的经典排布逻辑。建模过程中首先搭建中心曲轴的基准轴系，以中心回转轴线为基准，按照72度等分角确定五个气缸的安装定位面，确保各缸体相对于中心轴的位置精度完全符合径向引擎的传动几何要求。模型中每一组活塞组件都包含气缸套、活塞本体、连杆、活塞销等独立零件，各零件间按照实际装配关系添加了同轴、重合、距离等标准配合约束，连杆大头与曲轴曲柄销、连杆小头与活塞销之间均设置了合理的铰接配合，可直接驱动曲轴转动实现活塞在气缸内的往复运动动画演示，完整复现径向引擎的做功传动逻辑。材质渲染阶段，针对不同零件的实际材质属性分别赋予对应材质：气缸套采用半透明磨砂工程塑料材质，既可以清晰展示内部活塞的运动状态，也还原了演示类模型的可视化效果；曲轴、连杆等传动结构件赋予哑光金属材质，模拟钢制零件的表面质感；活塞本体采用浅灰色金属漆面，区分不同功能部件的视觉层次；中心配气结构采用浅米色硬质塑料材质，突出核心配气组件的结构位置。整体渲染采用柔和的影棚布光，主光源从斜上方投射形成自然的明暗阴影，辅助光源补光消除结构死角的暗部，清晰呈现各组件的连接关系与轮廓细节。设计过程中重点优化了运动干涉问题，通过软件的干涉检查功能逐帧验证曲轴转动全行程内各零件的运动间隙，确保活塞往复、连杆摆动过程中无零件碰撞，动画运行流畅无卡顿。模型同时导出了STEP、IGES、STL等通用格式，可适配多数三维软件打开查看，也可用于3D打印制作实体演示教具，完整的装配结构与可动动画设置能够直观展示径向引擎的工作原理，适合用于机械原理教学、动力结构演示等场景，各零件的参数化特征也支持后续修改调整气缸数量、缸径、冲程等参数，拓展不同规格径向引擎的设计方案。
