带安装孔楔形压紧块结构设计

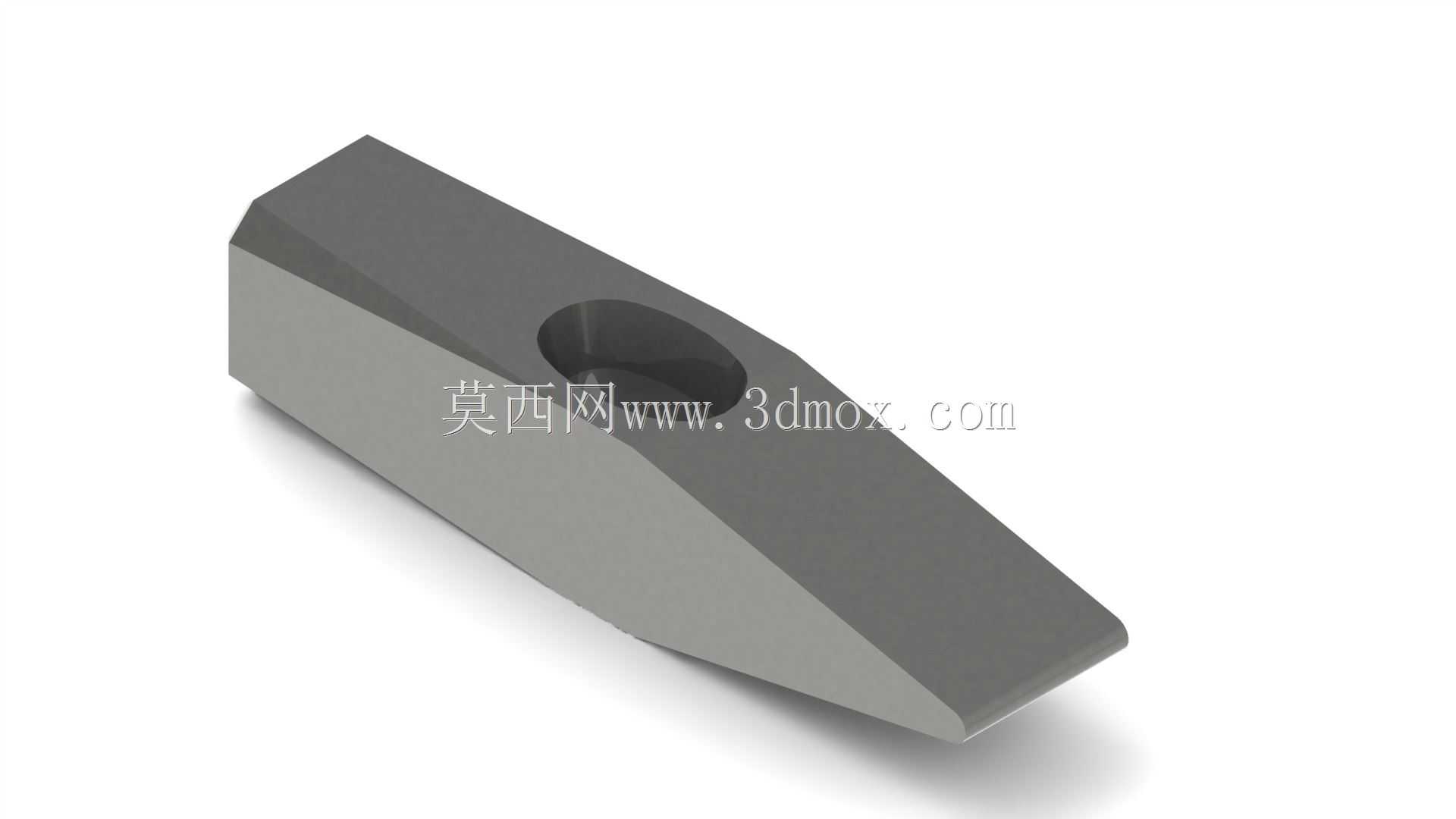

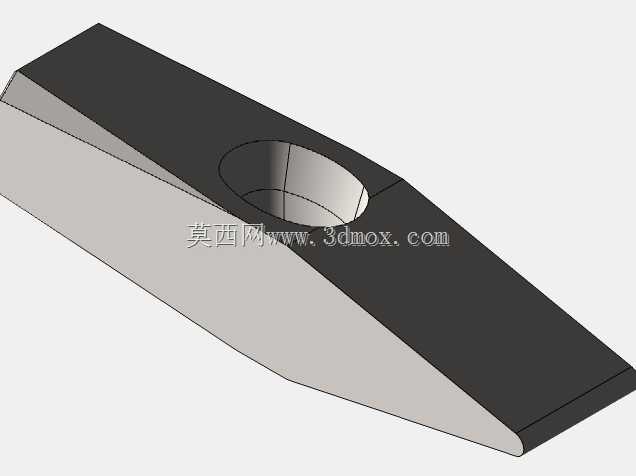

　　在工装夹具的压紧定位环节，这类带中心安装孔的楔形压紧块是极为常用的施力构件，多数应用在机床工作台的工件装夹、焊接工装的工件预紧、装配线的工位定位压紧场景中，区别于普通平压板的垂直施力逻辑，楔形块依靠斜面的楔紧效应，能在较小的锁紧力矩下获得更大的垂直压紧力，同时可以适配不同高度差的工件装夹需求，减少工装调整时的垫片选配工作量。从结构设计逻辑来看，该构件整体采用斜楔式外形，主体为长方体基础上做两端斜切处理，形成两端收窄的楔形轮廓，中心位置设置的通孔为安装过孔，用于穿过锁紧螺栓，将压紧块固定在工装基座的T型槽或者螺纹孔位上。设计时首先需要考虑的是楔角的取值，楔角过小会导致自锁性过强，拆卸压紧块时需要额外敲击才能松脱，

　　楔角过大则会丧失楔紧的力放大效应，甚至在加工振动工况下出现松脱风险，常规机加工工装用的这类压紧块楔角一般控制在6度到10度之间，兼顾自锁性能与操作便捷性。外形尺寸方面，这类压紧块的长度尺寸需要匹配常用的工装槽间距，中心孔的直径需要适配对应规格的锁紧螺栓，孔位周边需要做局部的沉台或者平面处理，避免螺栓头压紧时出现点接触导致的应力集中，同时压紧块的上下两个工作面需要保证平行度要求，与工件接触的压紧端面需要做倒角处理，避免尖锐棱边划伤工件表面，与工装基座接触的底面需要保证平面度，防止压紧时出现翘曲导致压紧力不均。实际应用中，这类压紧块往往成对或者成组使用，配合T型螺栓、法兰螺母组成完整的压紧组件，在铣床、钻床的工件装夹场景中，

　　操作人员可以根据工件的装夹高度，调整压紧块在螺栓上的位置，依靠楔形斜面的自适应贴合，实现对工件的快速压紧，相比传统的平压板，不需要反复调整压板下方的支撑垫块高度，能大幅缩短单件工件的装夹辅助时间。在重型切削工况下，这类压紧块的斜面受力方向需要与切削力的分力方向匹配，让切削力产生的分力能够进一步压紧楔块，形成自锁效应，避免切削过程中压板移位导致的工件飞出风险。建模过程中需要重点关注几个形位公差的匹配：中心安装孔的轴线需要与压紧块底面保持垂直，避免螺栓锁紧时出现别劲现象，导致螺栓受力不均产生断裂风险；两个楔形斜面的表面粗糙度需要控制在合理范围，既不能过于粗糙导致楔紧时摩擦力过大操作费力，也不能过于光滑导致自锁性能下降；

　　压紧块的两端斜切面与主体的衔接处需要做圆角过渡，减少热处理过程中的应力集中，避免压紧块受冲击载荷时出现崩裂问题。从安装边界来看，这类压紧块的最小安装空间需要满足螺栓穿入后的操作空间要求，中心孔到压紧块两端的距离需要保证在楔紧到极限位置时，螺栓不会与压紧块的斜面发生干涉，同时压紧块的宽度尺寸需要小于工装台T型槽的上部槽宽，方便在槽内灵活调整位置。在焊接工装的应用场景中，这类压紧块还需要考虑焊接飞溅的粘附问题，设计时可以在斜面位置预留轻微的脱模斜度，或者在表面做发黑处理减少飞溅的粘附强度，方便后期清理维护。不同于定制化的异形压板，这类楔形压紧块属于通用型工装配件，能够适配多种不同的装夹场景，在小批量多品种的加工车间中，这类配件的通用性可以大幅降低工装的制作成本，减少专用工装的存储管理压力。设计时还需要考虑材料的选型，常规工况下采用45号钢调质处理即可满足强度要求，在需要频繁敲击拆装的重载场景，可以选用合金结构钢制作并做表面淬火处理，提升工作面的耐磨性能，延长配件的使用寿命。
