费内巴切足球俱乐部立体徽章结构设计

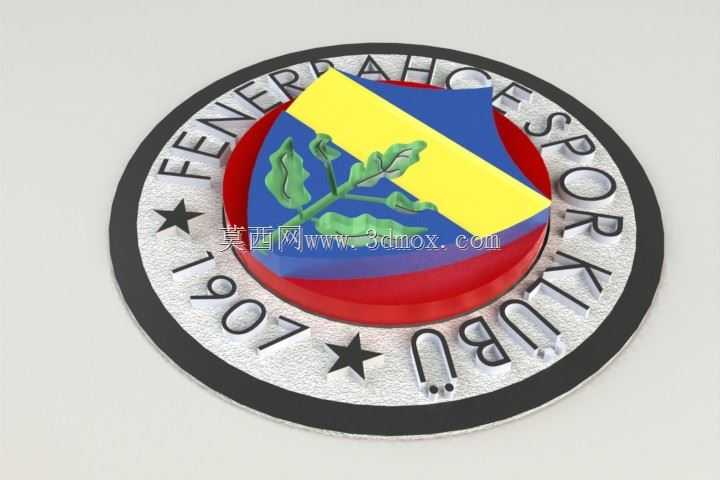

　　这款立体徽章的设计，最初是为体育场馆周边标识装饰、俱乐部官方周边衍生产品的结构打样做的三维结构验证，日常也可适配球迷周边陈列、主题空间墙面装饰、官方活动展示台标识等场景，区别于平面印刷的队徽，立体结构的标识在光影下能呈现更强的视觉层次感，不管是近距离的桌面陈列还是中距离的墙面挂载，都能清晰传递标识的视觉元素。从结构设计的思路来看，整个徽章采用分层堆叠的结构逻辑，最外层是哑光黑的环形边框，边框表面做细微的磨砂肌理处理，避免强光下出现过度反光干扰标识文字识别，环带上的凸起字符采用等高度拉伸设计，字符的拔模角度设置为1.5度，既保证后续加工脱模的顺畅性，也不会因为拔模斜度过大导致字符视觉上出现上窄下宽的变形。

　　环带内侧的银色基底采用金属喷砂质感的结构面，表面预留0.1mm的细微凹凸肌理，模拟金属冲压徽章的质感，基底上对称布置的两颗五角星采用独立凸起结构，高度比环带字符低0.2mm，形成视觉上的层级差，避免元素过多导致的视觉杂乱。中间核心的盾形区域采用三层叠加结构，最底层是亮面红色的圆形衬底，边缘做R0.3mm的圆角处理，避免锐边在后续使用中出现磕碰掉漆的问题；中层是黄蓝斜向分割的盾形主面，斜向分割线的角度经过反复调整，刚好和盾形的上下顶点形成稳定的视觉比例，不会出现色块偏移的违和感；最上层的橡树枝图案采用独立的浮雕结构，叶片的脉络做0.15mm的下凹处理，枝干部位做细微的圆弧过渡，还原植物枝干的自然形态，

　　同时避免尖锐结构在加工时出现断刀的问题。从安装边界的尺寸设计来看，整个徽章的外轮廓为正圆形，整体厚度控制在8mm，属于薄型立体标识的范畴，背面预留整块的平面安装区域，可适配背胶粘贴、螺丝挂载、磁吸固定等多种安装方式，不需要额外设计复杂的安装结构，不管是粘贴在亚克力展示板、木质墙面还是金属陈列架上，都能保证贴合面平整，不会出现翘边、安装不稳的问题。在结构细节的处理上，所有凸起元素的边缘都做了最小R0.2mm的圆角处理，没有尖锐的直角结构，一方面是适配数控铣削、3D打印、注塑等多种加工工艺的生产要求，减少加工过程中的应力集中问题，避免小结构出现断裂；另一方面也能提升日常使用的安全性，不会因为剐蹭划伤接触的人员。

　　环带上的字符排布严格遵循圆周等分的排版逻辑，每个字符的中心都对准圆心，字符间距根据字符本身的宽度做自适应调整，保证整圈字符视觉上均匀分布，不会出现局部过密或者过疏的问题，字符的凸起高度设置为1.2mm，既保证触摸时的立体触感，也不会因为凸起过高导致积灰难以清理。盾形区域的色块分割处做了0.05mm的细微断差，不同色块的结构面不在同一个水平面上，后续做表面上色处理时，能自然形成色块之间的边界，不需要额外做遮罩处理就能保证分色整齐，减少后续表面处理的工序难度。整个徽章的结构没有设计多余的镂空或者复杂的内部腔体，所有结构都采用实体堆叠的方式，不管是做CNC精雕加工、光敏树脂3D打印还是小规模的注塑生产，都能快速完成生产，不需要额外设计支撑结构或者拆分零件，生产良率能得到有效保证。在实际使用场景中，这款立体徽章既可以按原尺寸加工作为桌面陈列的装饰摆件，也可以等比例放大作为场馆外墙的大型标识，所有结构的比例都是等比缩放设计，放大后不会出现结构变形、比例失调的问题，缩小后也不会因为结构过细导致无法加工，适配从几厘米的小型周边到几米的大型标识的多场景使用需求。结构设计时也考虑了长期使用的耐用性，所有凸起结构的根部都做了圆弧过渡加强，不会因为轻微的磕碰就出现凸起部位断裂的问题，表面的结构肌理也能轻微掩盖日常使用产生的细微划痕，长期使用也能保持较好的视觉效果。
