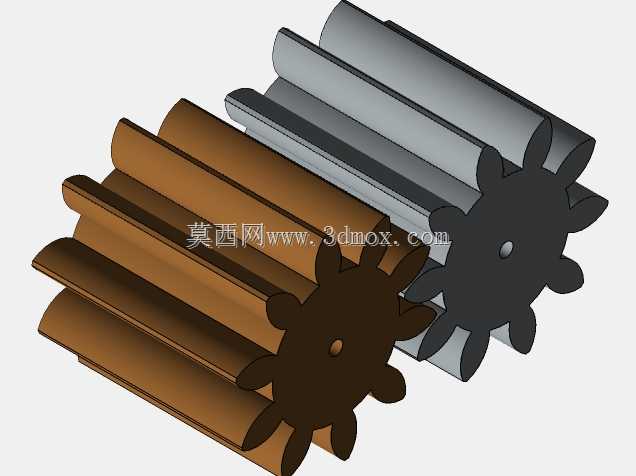

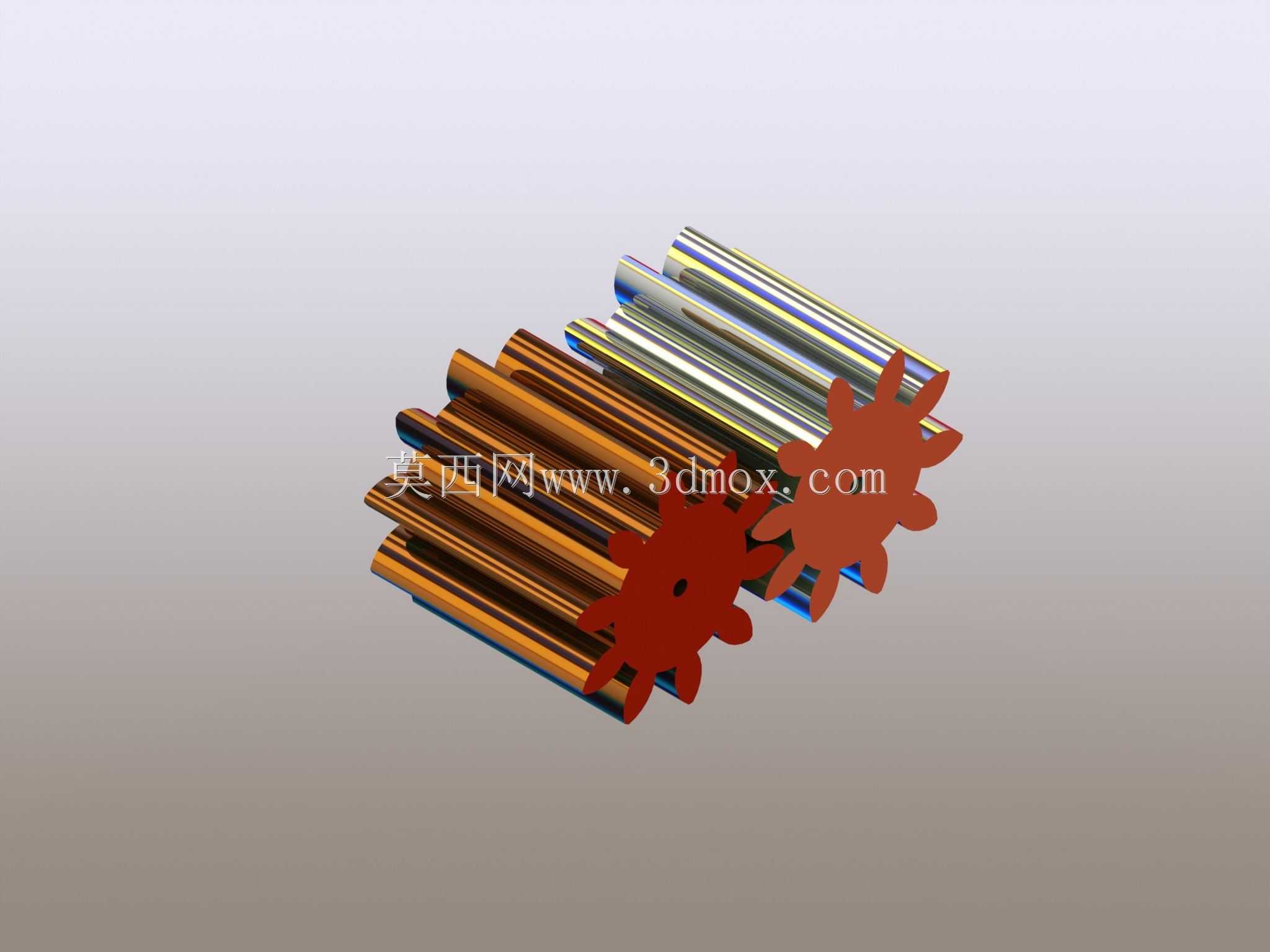

直齿圆柱齿轮啮合传动结构三维数模

　　这套直齿圆柱齿轮啮合结构，是平行轴传动系统里最基础也最通用的动力传递单元，日常在轻工输送线、小型机床进给箱、农用机具传动箱、自动化分拣设备的动力分支里都能见到同结构的应用，区别于斜齿、人字齿结构，直齿圆柱齿轮不存在轴向分力，支撑轴承的选型门槛更低，安装调试时不需要额外考虑轴向窜动的补偿量，对装配空间的轴向尺寸要求更宽松。从结构设计逻辑来看，两个啮合齿轮采用标准渐开线齿形，齿向与齿轮轴线完全平行，啮合过程中齿面接触线沿齿宽方向全程同步进入与退出，传动的瞬时传动比恒定，不会产生斜齿传动特有的轴向附加载荷，适合中低速、中等载荷的定传动比动力传递场景。建模过程中齿形参数严格遵循渐开线生成逻辑，齿根过渡曲线采用标准圆角处理，

　　避免应力集中导致的齿根断裂风险，齿宽与分度圆直径的比例控制在通用传动的合理区间，既保证足够的齿面接触强度，也不会因为齿宽过大导致载荷沿齿宽分布不均。实际应用中这类齿轮的安装边界需要注意，两轴的中心距偏差必须控制在齿侧间隙允许的公差范围内，平行度偏差不能超过齿向公差的允许值，否则会出现轮齿偏载、局部磨损加剧甚至卡滞的问题；齿轮的轮毂部分预留了标准键槽安装位，可适配普通平键实现与传动轴的周向固定，轴孔直径按照通用传动轴的尺寸序列设计，不需要额外定制转接轴套就能适配多数常规传动场景。不同于精密传动用的修形齿轮，这套通用直齿轮结构没有做齿顶修缘、齿向鼓形的特殊处理，适配常规工况下的批量加工需求，滚齿、插齿工艺都能完成加工，

　　不需要专用的磨齿工序就能满足多数普通传动场景的精度要求，制造成本更低，备件替换的通用性更强。在传动特性上，直齿圆柱齿轮的啮合冲击会随着线速度提升而增大，所以这类结构通常布置在传动系统的中低速级，输入端如果连接高速电机，一般会先经过一级减速再接入直齿轮副，避免高速下的冲击振动影响整体设备的运行稳定性。建模时对轮齿的啮合侧隙做了合理预留，既保证常温工况下润滑脂能顺利进入齿面形成油膜，也不会因为侧隙过大导致正反转切换时产生过大的回差，对于没有精密位置控制要求的普通动力传递场景，这个侧隙量完全能满足使用需求。齿轮的端面没有做额外的减重孔设计，适合小模数、小尺寸的传动场景，如果是大直径的同结构齿轮，

　　后续可以根据载荷需求在腹板位置开设减重孔降低转动惯量，但基础结构的齿形、啮合关系、安装接口的设计逻辑是完全通用的。实际装配时需要注意，两啮合齿轮的轴向定位要保证齿宽方向完全对齐，错位量不能超过齿宽的百分之五，否则会大幅降低有效接触面积，加速齿面磨损；支撑轴的刚度需要满足额定载荷下的挠度要求，避免轴变形导致轮齿啮合偏斜。这套结构的三维数模完整还原了轮齿啮合的空间位置关系，齿面的渐开线曲面连续无断点，可直接用于装配干涉检查、传动运动仿真，也能作为基础结构衍生出不同模数、不同齿数、不同传动比的直齿轮传动方案，适配不同载荷、不同转速的通用传动场景设计需求。
