双段蜗杆传动零件结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:478422
  • 双段蜗杆传动零件结构设计
  • 双段蜗杆传动零件结构设计
  • 双段蜗杆传动零件结构设计

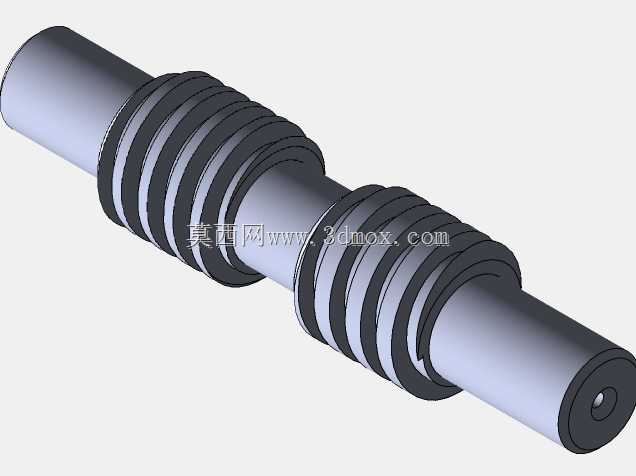

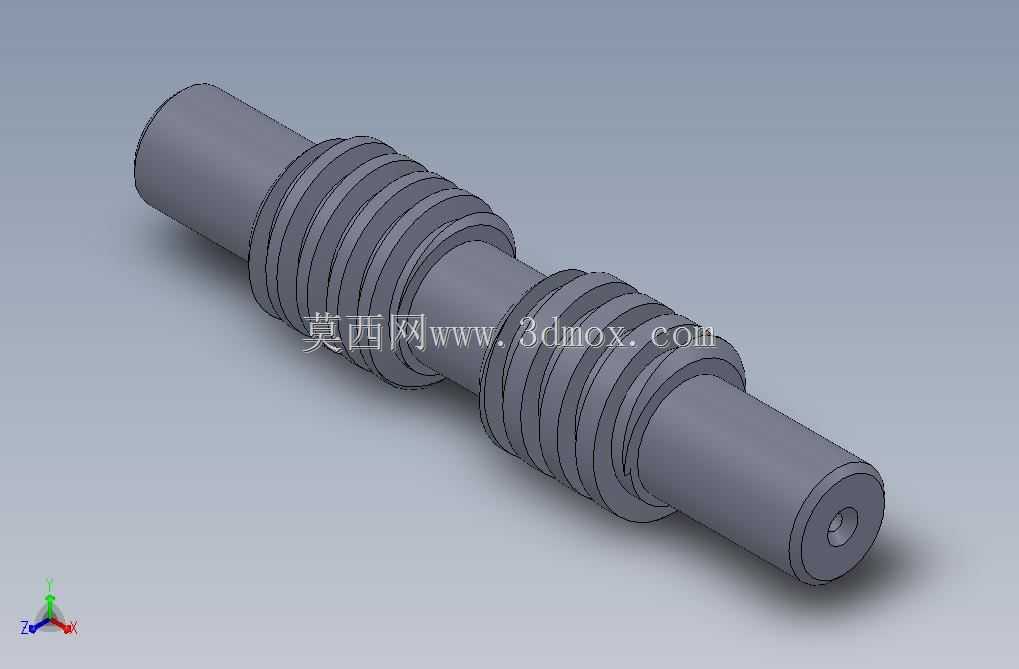

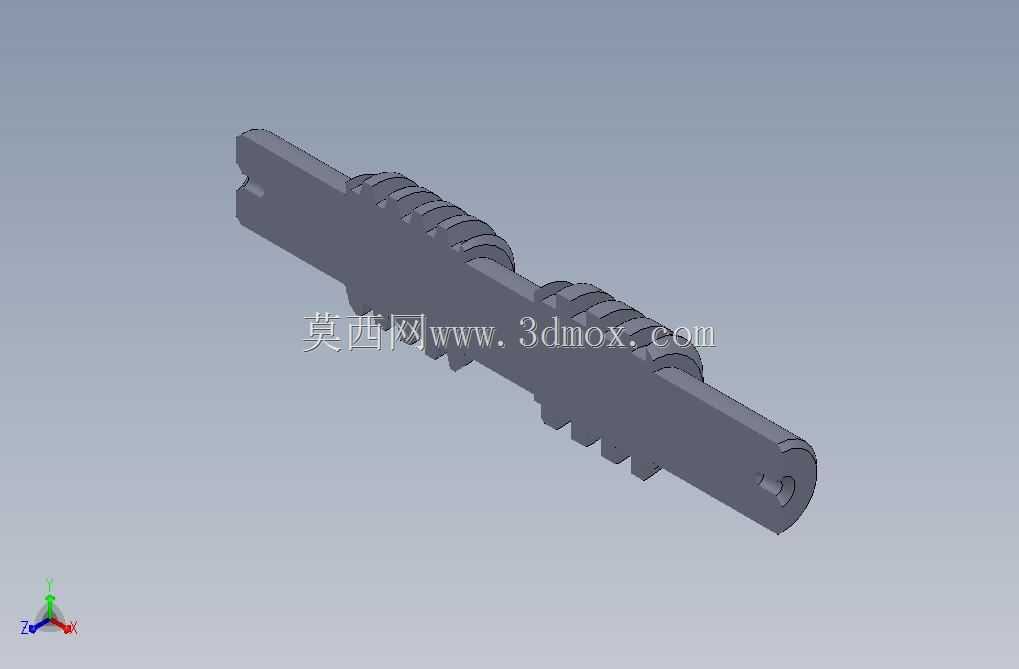

  该零件为双段式蜗杆轴结构,属于交错轴传动系统中的核心啮合部件,主要应用于需要大传动比、低噪音传动的进给机构、减速单元以及精密分度装置中,常见于机床进给箱、自动化输送线的减速模块、小型起重设备的回转驱动单元,在需要反向自锁的传动场景中也有大量应用,可避免负载端反向拖动动力端造成的设备故障或安全隐患。从结构设计来看,零件采用一体式轴身布局,两端为等直径支撑轴颈,用于装配轴承实现径向定位,其中右端轴颈中心加工有轴向定位孔,可配合锁紧螺钉或定位销实现轴系的轴向固定,防止运转过程中出现轴向窜动,影响啮合精度。中间区域设置两段独立的蜗杆齿段,两段齿段之间预留有退刀与装配间隔槽,该槽一方面满足蜗杆滚齿加工时的退刀需求,

  避免加工过程中刀具与轴身发生干涉,另一方面可作为两段齿部分别啮合不同蜗轮时的间隔空间,实现单轴输入同时驱动两个独立蜗轮输出的分动功能,适配需要同步驱动两个执行部件的设备布局。齿型采用常规阿基米德蜗杆齿廓设计,齿面加工预留有磨削余量,可在滚齿后进行齿面精磨,提升齿面粗糙度与齿形精度,降低啮合传动时的摩擦损耗与运行噪音,同时提升齿面接触强度,延长零件使用寿命。支撑轴颈与齿段之间设置有轴肩结构,作为轴承内圈的轴向定位面,轴肩处加工有过渡圆角,避免应力集中导致轴身在交变载荷下出现断裂失效,圆角半径根据轴颈直径匹配设计,既满足定位面的贴合要求,又兼顾应力分散的结构强度需求。从安装边界来看,两端支撑轴颈的直径公差按照轴承配合要求设计,

  采用基孔制过渡配合公差带,保证装配后轴承内圈与轴颈无相对滑动,同时方便装配时的压装操作;轴身总长度根据配套箱体的轴承座跨距设计,保证装配后两端轴承的外圈可准确落入箱体轴承孔内,齿段的中心高与配套蜗轮的中心高保持一致,确保啮合时齿面接触斑点处于齿高中部位置,达到最佳啮合状态。实际应用中,该蜗杆轴装配时需先在两端轴颈处压装对应规格的深沟球轴承或圆锥滚子轴承,根据负载大小选择轴承类型,轻载传动场景可采用深沟球轴承降低成本,重载或存在轴向冲击的场景则采用圆锥滚子轴承承受径向与轴向复合载荷;装配后需调整蜗杆的轴向间隙,通过端盖处的调整垫片控制间隙量,既保证运转灵活无卡滞,又避免间隙过大导致传动回程误差超标。齿面润滑采用脂润滑或油润滑方式,

  根据传动转速选择,低速重载场景采用脂润滑维护方便,高速传动场景则采用浸油润滑提升散热效果,避免齿面胶合失效。设计过程中需重点校核蜗杆轴的扭转刚度与齿面接触强度,两段齿段同时承载时需核算轴身的最大扭矩叠加值,确保轴身直径满足扭转强度要求,避免运转时出现扭转变形导致齿面啮合偏载;同时需核算蜗杆的导程角,确保导程角小于当量摩擦角时可实现反向自锁,适配需要自锁功能的提升类设备需求。
