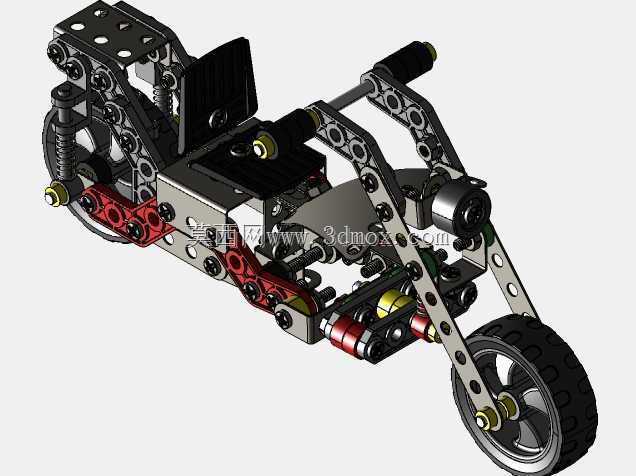

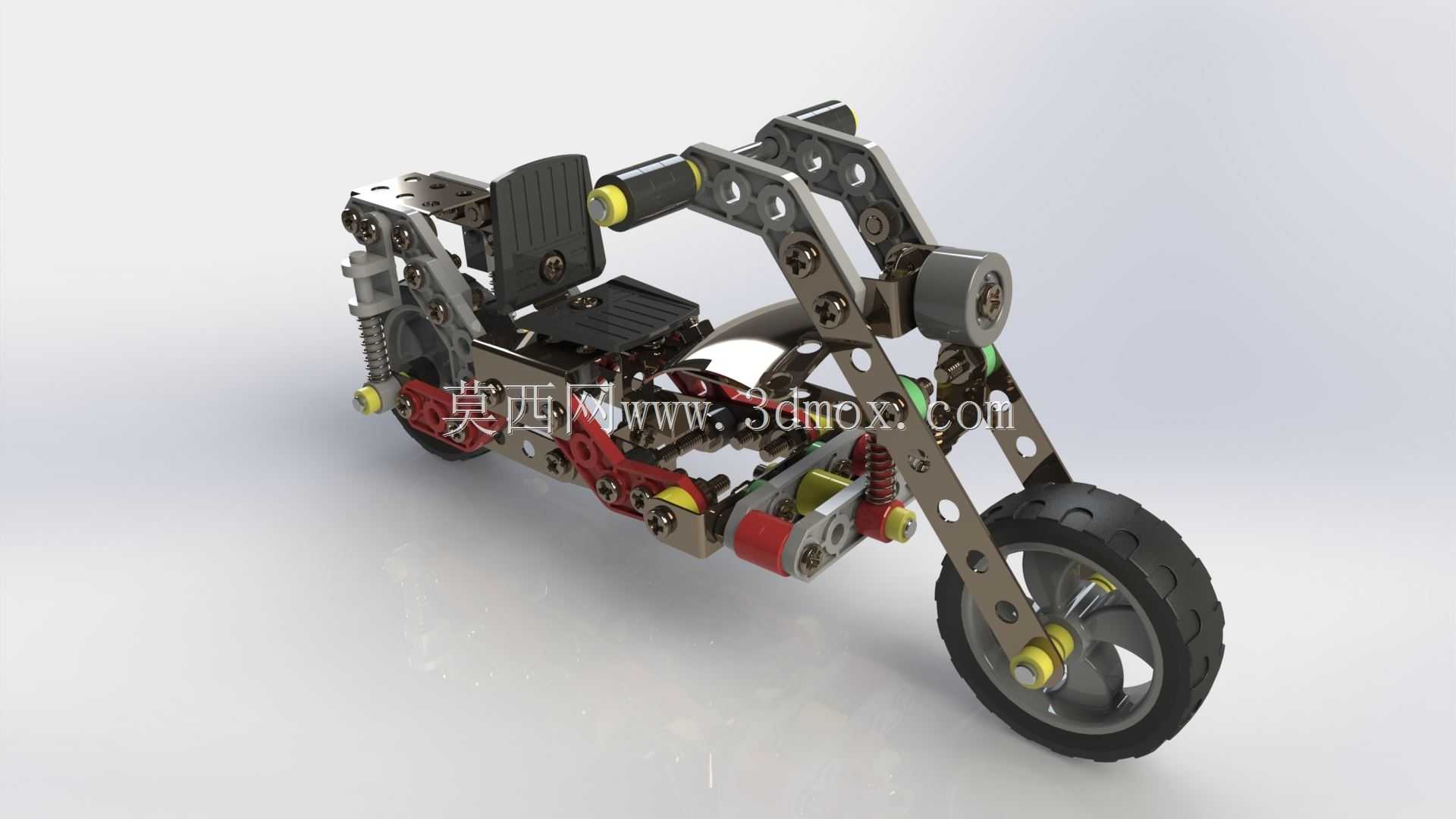

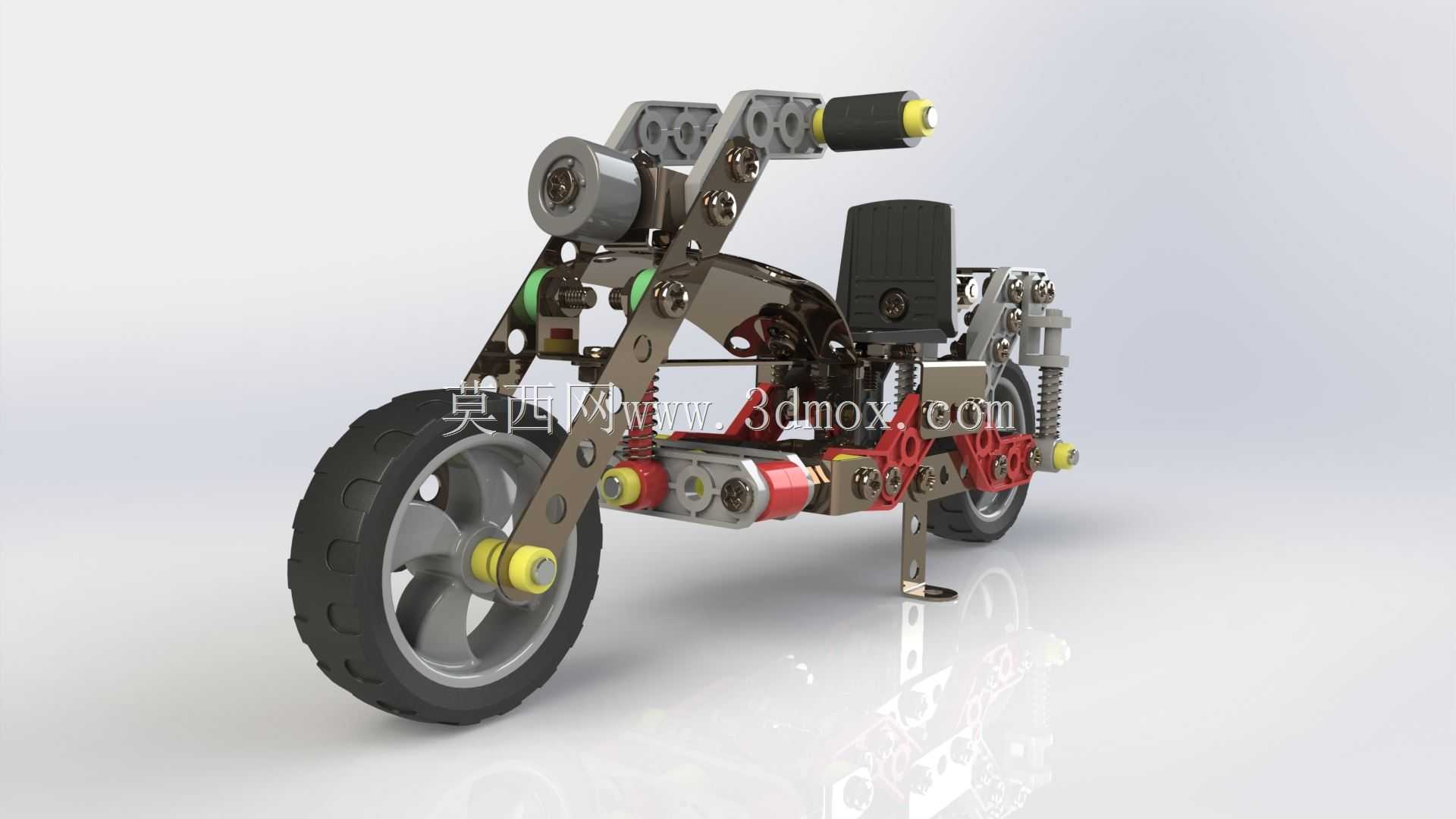

拼装式金属构件迷你摩托车结构设计

　　这款拼装结构的迷你摩托车，核心定位是机械结构教学演示、创意拼装教具以及桌面级机械结构展示载体，并非面向道路行驶的量产载具，整体结构完全依托标准化金属拼装构件搭建，所有连接点位均采用通用紧固件完成锁附，无需定制化加工零件即可完成整机组装。从实际应用场景来看，这类结构件拼装的载具模型，常被用于中小学机械认知课堂、职业院校机械结构拆装实训，也可作为机械创意设计的结构验证样件，帮助设计者快速验证两轮载具的转向、支撑、减震结构的运动逻辑，省去开模打样的前期成本。

　　设计过程中，首先对两轮结构的支撑稳定性做了反复校核，前后轮的轮距设定兼顾了静态放置的防倾倒能力与转向动作的活动余量，前轮转向节的连接点位预留了足够的转动间隙，避免转向过程中构件与车架主体发生运动干涉。前叉部位集成了微型弹性减震结构，减震弹簧的预压量经过多轮调整，既可以模拟真实摩托车的减震缓冲动作，又不会因为弹簧弹力过大导致前轮支撑失稳。车把部位的握把采用防滑套结构，与金属车把杆通过过盈配合固定，转向时的力传递路径直接，没有多余的传动间隙，转动手感紧实不松垮。

　　车架主体采用多片冲压金属片通过螺栓、螺母拼接而成，每一片构件的开孔位置都经过对位校准，组装时不需要额外扩孔或修配，完全依靠构件本身的加工精度完成定位。动力部位预留了微型驱动电机的安装位，可根据演示需求加装小型电机实现后轮驱动，模拟真实摩托车的动力传递逻辑；后轮部位的传动结构预留了齿轮安装位，可匹配不同模数的微型齿轮完成传动比调整，满足不同演示场景的转速需求。座椅部位采用硬质塑料构件固定在车架后段，安装位置符合人体工程学的坐姿比例，即使作为桌面摆件也具备足够的写实感。

　　侧支撑脚的结构设计参考了真实摩托车的边撑逻辑，采用可翻转的金属构件，收起时完全贴合车架侧面不会突出于车身轮廓，放下时与前后轮形成稳定的三点支撑，支撑脚的底端做了防滑处理，放置在光滑桌面也不会出现滑移倾倒的问题。车轮部分采用橡胶轮胎与塑料轮毂的组合结构，轮胎表面做了仿真胎纹设计，既可以在平整表面顺畅滚动，又具备足够的摩擦力避免空转，轮毂与轮轴之间采用间隙配合，转动阻力极小，轻轻推动即可滑行较长距离。

　　从安装边界来看，整机所有外露构件均做了圆角处理，没有尖锐的毛刺或突出的紧固件端头，作为教学用具使用时不会划伤操作者；所有连接螺栓的长度都经过匹配，锁附后螺栓端头不会突出螺母端面过多，避免多余的结构突出影响整体外观。整车的所有构件均可拆解为独立的标准零件，拆解后可分类收纳，重复拆装不会出现构件滑牙或连接松动的问题，适合反复拆装实训使用。结构设计过程中特意规避了非标准零件的使用，所有紧固件、连接件均采用市面上可直接采购的通用标准件，即使个别零件丢失也可快速补配，不需要单独定制加工，大幅降低了后期维护与重复使用的成本。

　　在结构运动验证阶段，对转向机构的最大转角做了限位设计，避免转向角度过大导致前轮与车架碰撞，同时也保证了转向过程中前轮不会与前叉构件发生摩擦；后轮与车架后叉的连接间隙控制在合理范围，滚动过程中不会出现轮组偏摆或蹭叉的问题。整车的重心位置经过调整，落在前后轮连线的中心偏前位置，静态放置时稳定性充足，推行过程中也不会出现翘头或甩尾的问题。
