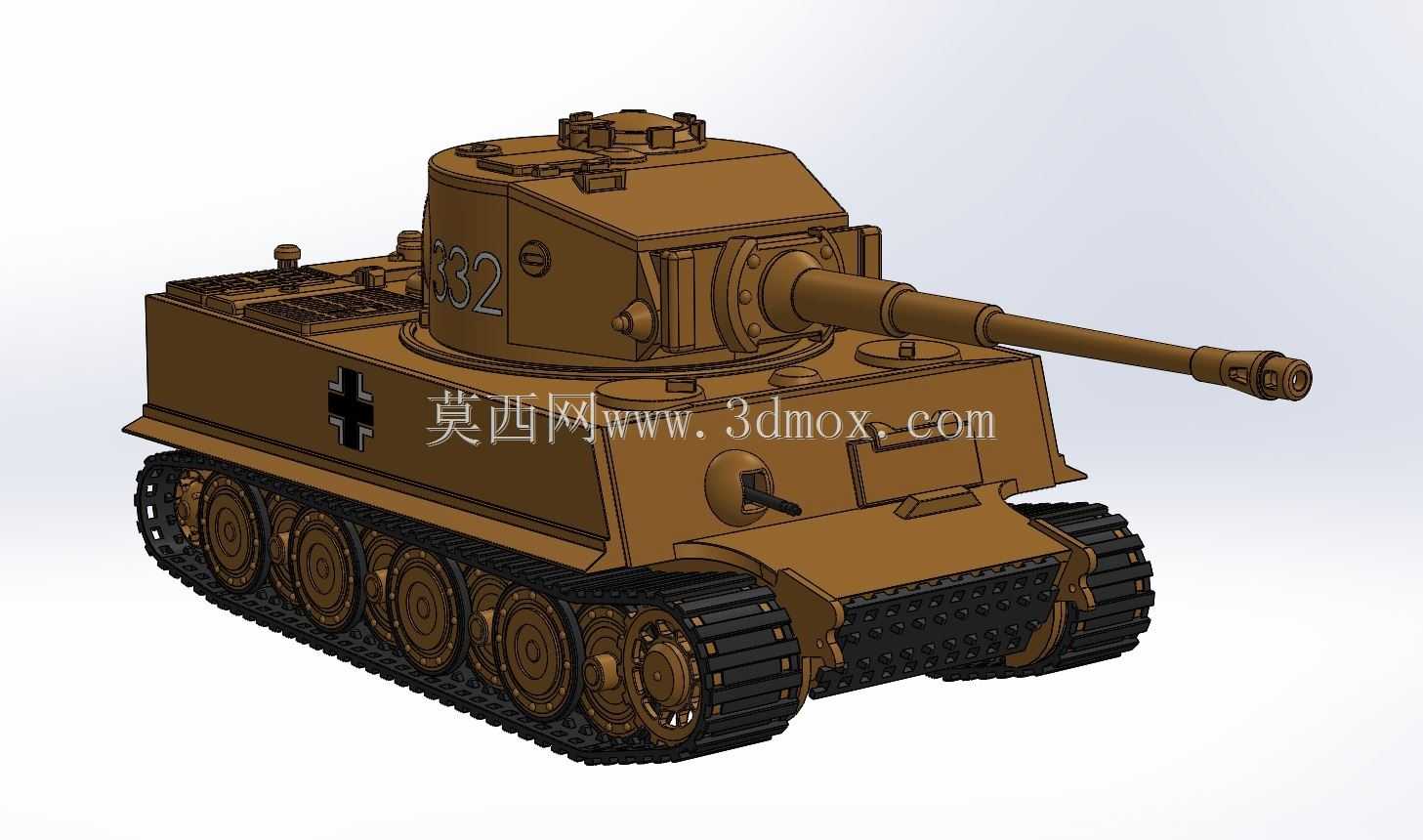

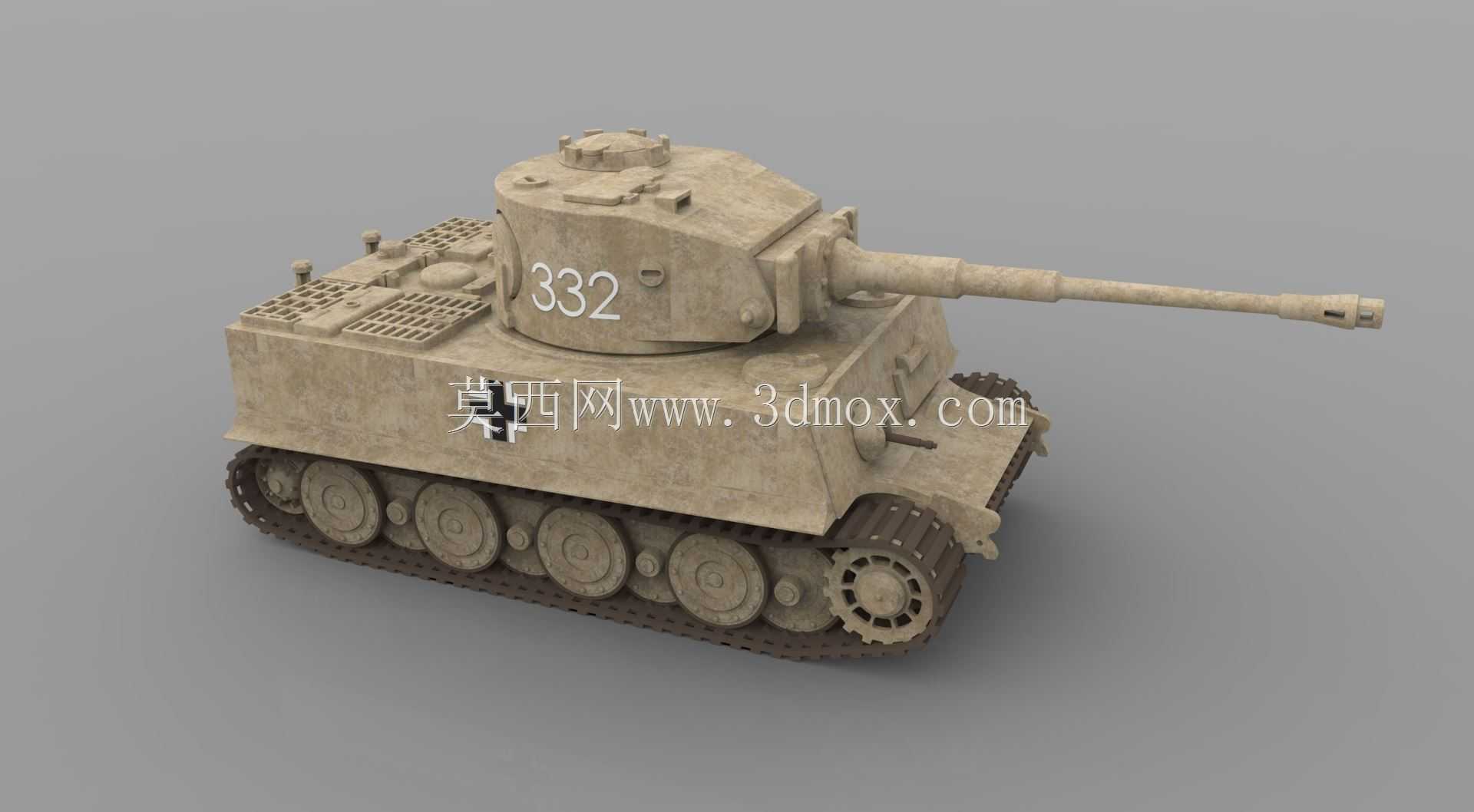

1:76比例虎I重型坦克拼装模型结构设计

　　本次呈现的虎I坦克比例模型，完全还原实车的行走机构布局，负重轮采用交错排列的结构设计，每侧包含多层叠放的负重轮组，建模时单独拆分了每一个负重轮的轮体、橡胶轮缘、轮轴安装位，确保拼装时轮组可以顺畅转动，同时还原实车负重轮交错叠压的视觉效果，避免简化结构导致的外形失真。履带部分采用逐节拆分的拼接结构，每节履带板的防滑齿、连接销孔、诱导齿都做了等比例还原，安装时可以顺着诱导轮、主动轮的齿槽自然弯折，贴合悬挂的摆动行程，不会出现履带与轮体干涉的问题。

　　炮塔部分的建模严格对照实车的外形轮廓，炮盾的弧形曲面、车长指挥塔的多段观察窗结构、炮塔侧面的手枪射击孔、炮塔后部的储物箱安装位都做了精准还原，炮管采用多段拼接结构，还原了实炮的炮口制退器、抽烟装置位置的外形特征，同时预留了炮管俯仰的转动间隙，拼装完成后可以模拟炮管的高低俯仰动作。车体部分的上装甲板、侧装甲板的倾斜角度完全匹配实车参数，车体前部的驾驶员观察窗、机电员机枪座、车体顶部的散热格栅、引擎舱的检修舱盖都做了分件处理，还原实车装甲板的焊接接缝细节，不会出现一体化打印导致的细节缺失问题。

　　这类比例模型的核心应用场景集中在静态拼装模型制作、军事题材场景沙盘搭建、战棋推演道具制作领域，建模过程中需要严格控制各零件的安装公差，所有拼接位都做了0.1-0.2mm的间隙预留，适配常规模型胶水的粘接厚度，避免出现零件过紧无法装配、过松粘接后易脱落的问题。外形尺寸上严格遵循1:76的比例缩放，整车长度、宽度、高度的比例误差控制在0.5mm以内，匹配同比例的兵人、建筑场景配件的尺寸标准，不会出现比例失调的问题。

　　设计过程中优先考虑了拼装的逻辑顺序，按照行走机构-车体下部-车体上部-炮塔-附属配件的装配流程拆分零件，每个零件都设计了对应的定位榫卯结构，比如负重轮与轮轴的定位凸台、履带板之间的连接卡扣、炮塔与车体座圈的定位环，降低拼装时的对位难度，即使是入门级模型爱好者也能顺利完成组装。同时针对模型喷涂的需求，所有零件的表面都做了脱模斜度处理，避免注塑脱模时出现表面拉伤，同时预留了水贴粘贴的平整区域，比如炮塔侧面的编号位置、车体前部的十字标识位置，都做了平面化处理，保证水贴粘贴后不会出现曲面翘边的问题。

　　主动轮的齿形结构完全匹配履带板的连接销间距，转动时不会出现跳齿、卡滞的问题，诱导轮的张紧结构做了简化处理，通过调整诱导轮的安装位置就可以实现履带张紧度的调节，还原实车履带张紧的操作逻辑。悬挂部分采用扭杆结构的简化设计，每个负重轮都预留了微小的上下摆动行程，放置在不平整的沙盘场景上时，负重轮可以贴合地面起伏，不会出现悬空的问题，提升模型的场景适配性。车体表面的细节处理上，还原了实车装甲板的轧制纹理、焊接接缝的凸起、随车工具的固定卡扣，所有细节都做了适度的凸起处理，避免细节过浅导致喷涂后细节被油漆覆盖，同时也不会因为细节过深导致零件注塑时出现填充不足的问题。
