新冠抗原快速检测卡壳体结构设计

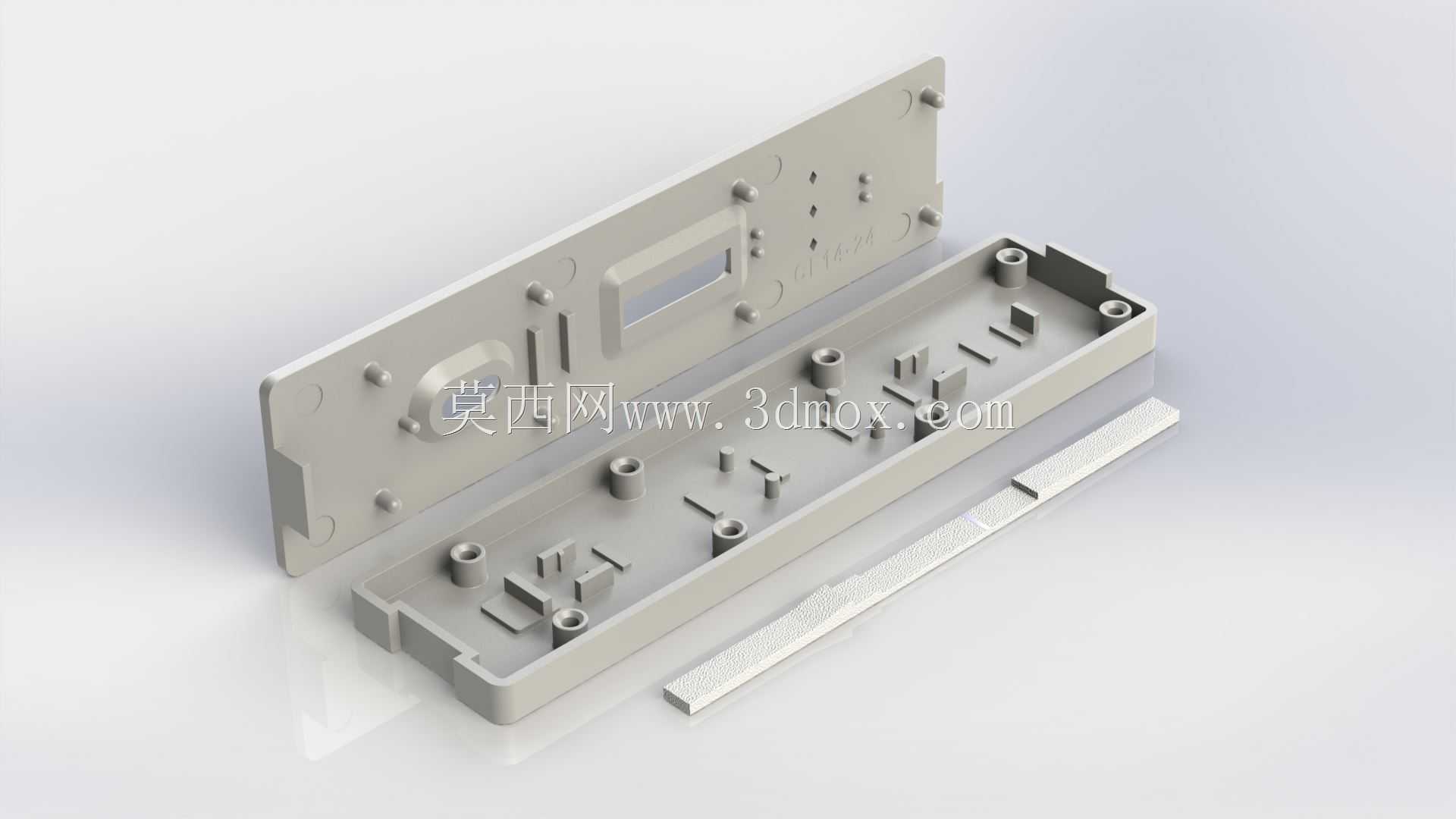

　　这款检测卡的结构设计完全围绕体外快速诊断的实际使用场景展开，日常应用覆盖基层筛查、居家自测、口岸快检等多个场景，所有结构细节都服务于“无需专业设备、普通人可独立操作、15分钟内读取结果”的核心需求。首先从使用逻辑倒推结构设计：整个壳体分为上下盖两部分，采用ABS注塑成型的薄壁结构，整体厚度控制在5mm左右，长度控制在80mm、宽度控制在20mm的边界内，这个尺寸刚好适配成年人单手握持的尺寸，手指捏持时不会遮挡结果观察窗与加样孔，同时也适配现有量产的铝箔袋包装规格，不需要额外开定制包装模具，能直接沿用常规快速检测试剂的包装产线完成封装，大幅降低量产阶段的适配成本。上下盖的扣合结构采用沿壳体边缘分布的卡扣式设计，

　　没有采用超声波焊接或者胶粘的固定方式，一方面是为了产线组装时可以快速将硝酸纤维素膜、结合垫、样品垫、吸水纸这些内部层析组件精准定位放置在壳体内的定位槽中，不需要额外的粘接工序，组装效率更高；另一方面卡扣结构的扣合力度经过反复调校，既不会因为运输过程中的震动、挤压出现上下盖松脱导致内部试纸条移位的问题，也不会因为扣合力度过大导致壳体变形挤压内部层析膜，造成层析液流动受阻、检测结果失效的问题。壳体表面的结构分区完全贴合操作流程：靠近一端的圆形凹陷是加样孔，凹陷深度1.2mm，这个深度刚好可以承接滴加的3-4滴样本提取液，不会因为加样时液滴飞溅或者流淌到壳体其他区域造成污染，加样孔下方正对内部的样品垫位置，

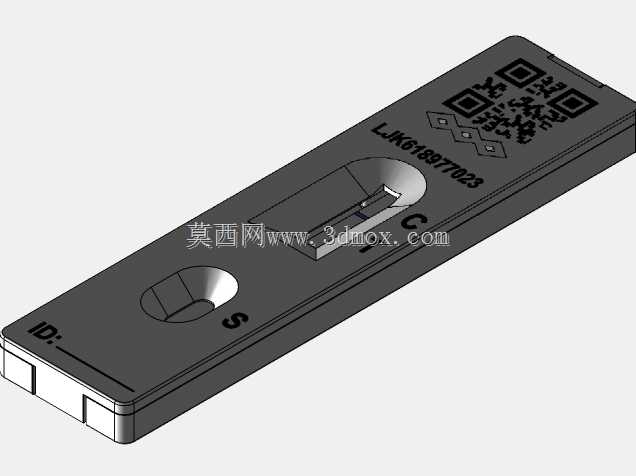

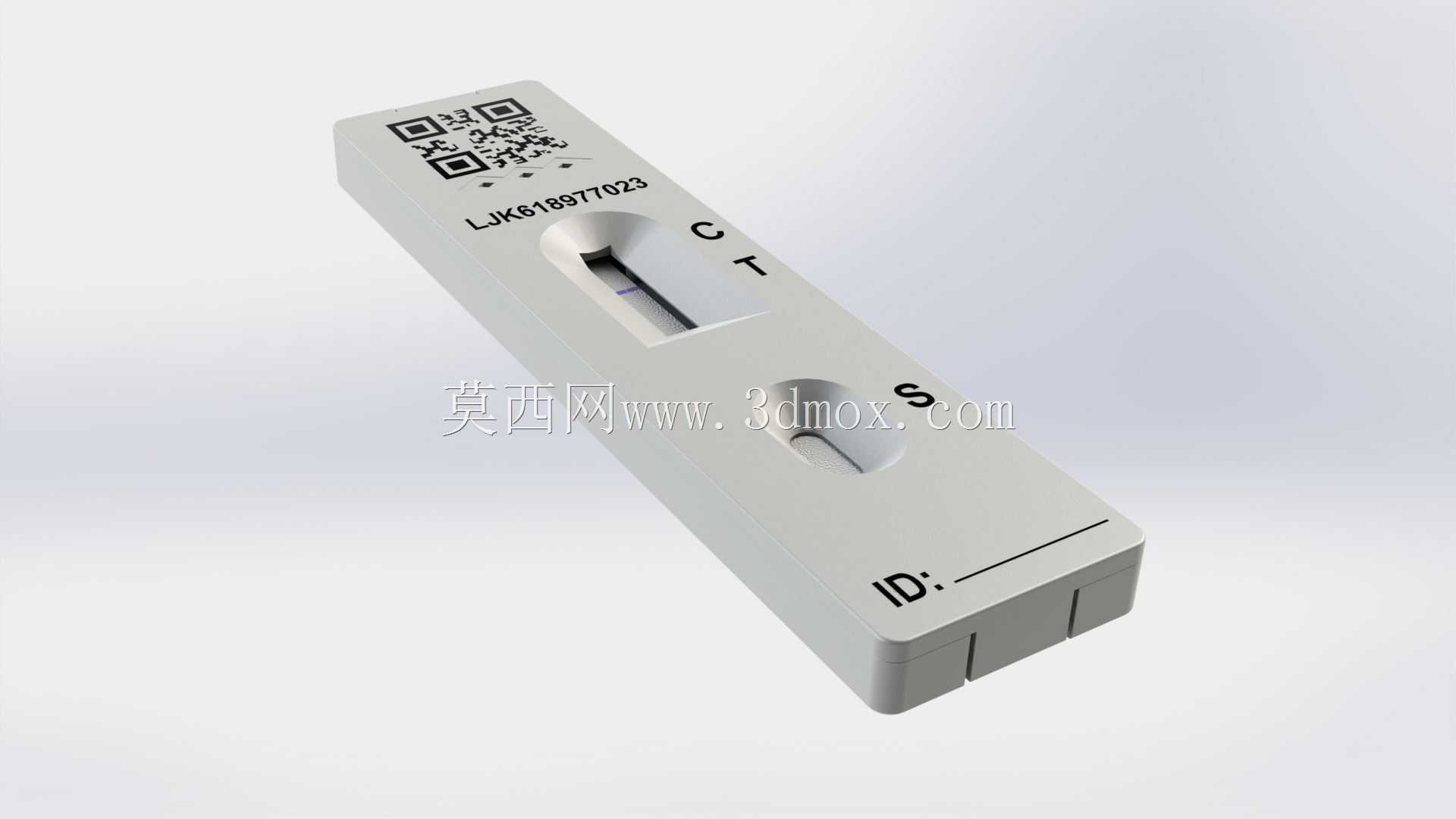

　　保证滴加的样本可以完全渗透到层析条上，不会出现样本残留浪费的情况。加样孔旁的S标识是加样位置提示，顺着壳体长度方向排布的长条形透明窗口是结果观察区，窗口边缘做了0.3mm的凸台结构，一方面是为了在封装时可以让透明防护片精准嵌在凸台内，不会出现偏移遮挡C、T标识线的问题，另一方面凸台高出壳体表面0.3mm，可以避免检测卡平放在桌面时观察窗被桌面刮花，影响结果读取。观察窗旁印刷的C、T字符是质控线与检测线的位置标识，字符采用凹陷填漆的工艺，不会因为反复擦拭、酒精消毒出现标识脱落的问题。壳体另一端的ID标识区预留了空白手写区域，同时上方预留了二维码粘贴位，这个区域的表面做了磨砂处理，既可以用记号笔直接书写样本编号不会轻易擦除，也可以粘贴打印的二维码标签不会出现标签翘边脱落的问题，适配批量检测时的样本信息溯源需求。壳体侧面做了0.5mm深度的防滑凹槽，单手握持时手指刚好卡在凹槽位置，即使戴着手套操作也不会出现检测卡滑落的情况。内部的定位筋结构完全匹配层析试纸条的尺寸，试纸条放置后横向、纵向的窜动量都控制在0.2mm以内，完全避免因为试纸条移位导致的C线不显色、结果判读失效的问题；同时内部筋位在试纸条的层析路径位置做了避空设计，不会挤压层析膜造成层析速度异常。整个壳体的边角都做了R1.5的圆角处理，没有尖锐的棱角，避免使用过程中划伤操作人员，同时注塑时的拔模斜度控制在1.5度，量产时脱模顺畅，不会出现飞边、缺料的注塑缺陷，

　　壳体表面的哑光处理也不会在光照下产生反光，在户外、强光环境下读取结果时不会因为反光看不清检测线。设计过程中也充分考虑了不同使用场景的适配性：比如低温环境下使用时，壳体材料选用耐低温的ABS牌号，不会因为0度左右的低温出现壳体脆裂的问题；高温高湿环境下存储时，上下盖的卡扣配合间隙预留了0.1mm的膨胀余量，不会因为材料膨胀导致壳体变形。整个结构没有多余的装饰性设计，所有的表面特征、内部结构都完全服务于功能需求，没有冗余结构，在保证结构强度、功能可靠性的前提下，尽可能将壳体壁厚控制均匀，减少注塑时的缩痕、变形问题，同时最大程度降低材料用量，控制量产成本，适配医用耗材大规模量产、低成本、高可靠性的核心要求。
