适配10mm光轴的SCS10箱式直线轴承滑块

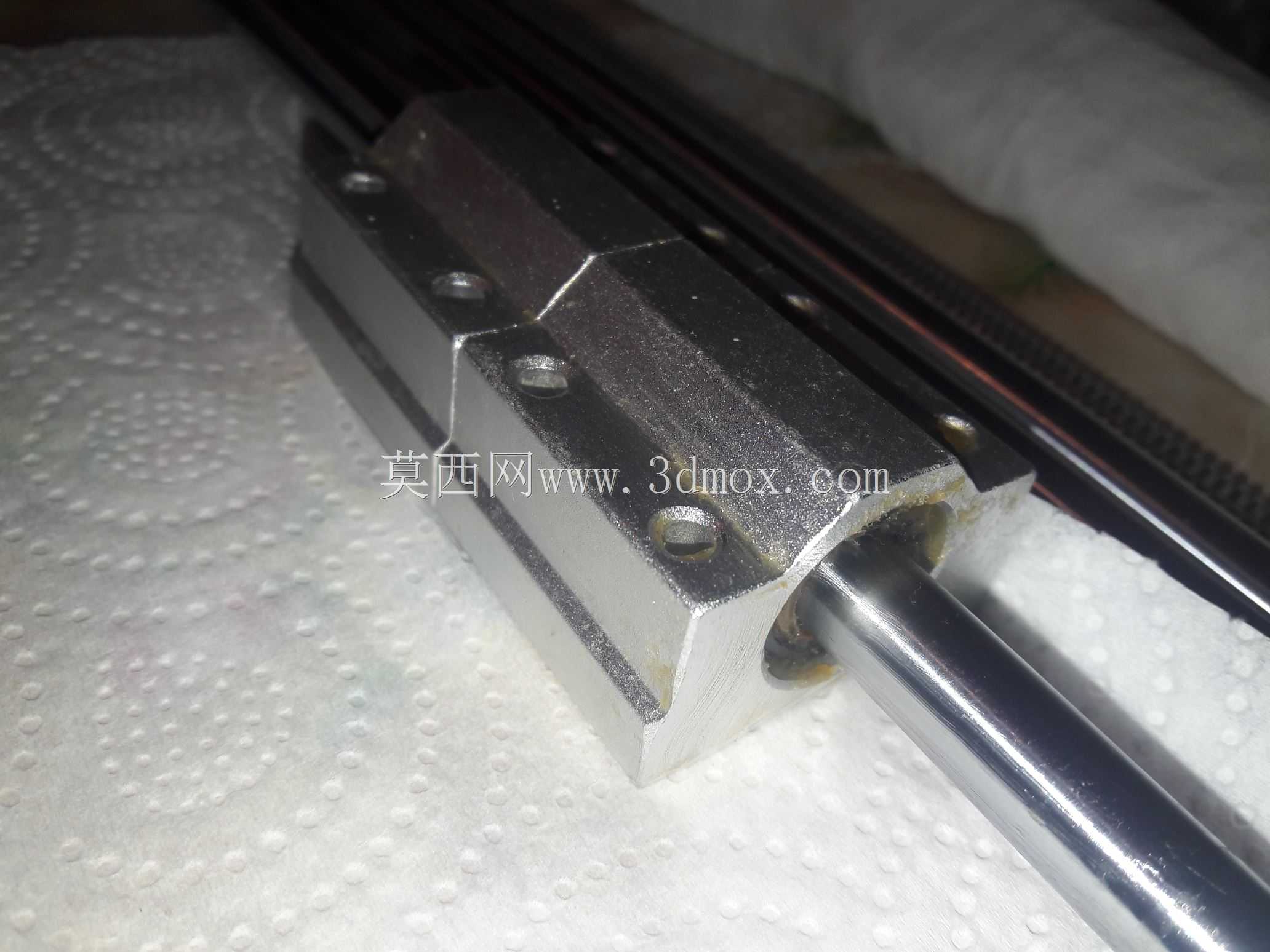

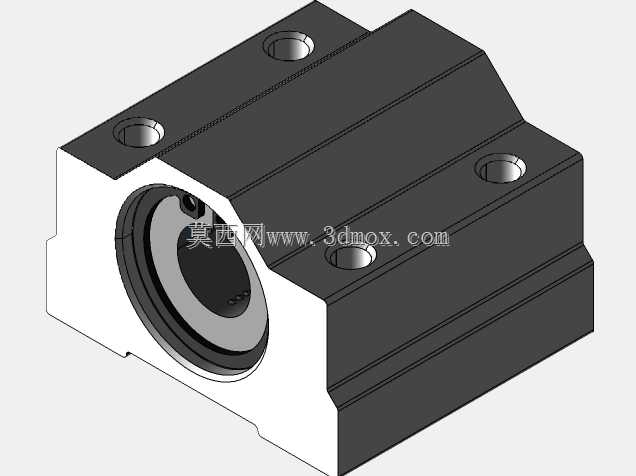

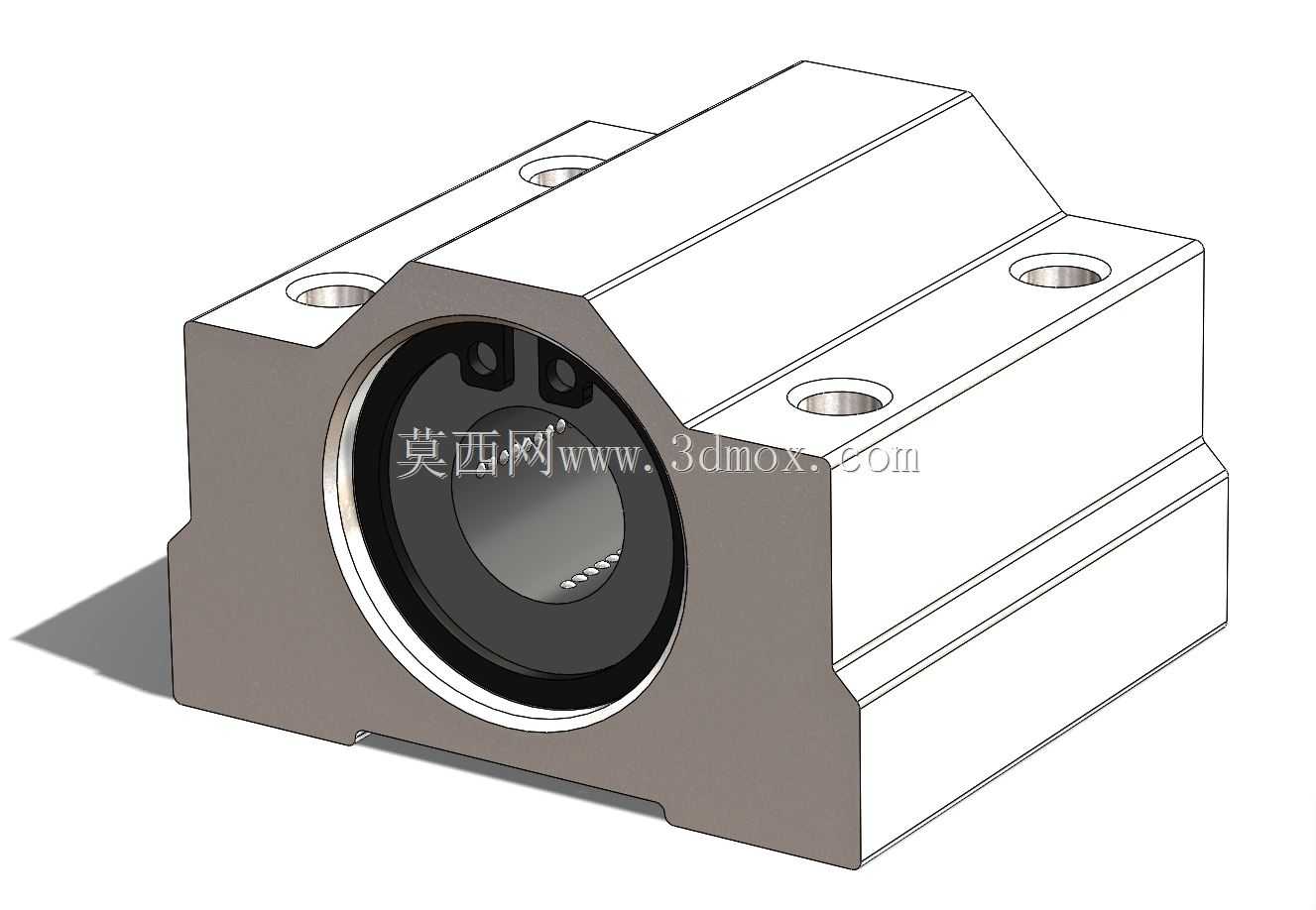

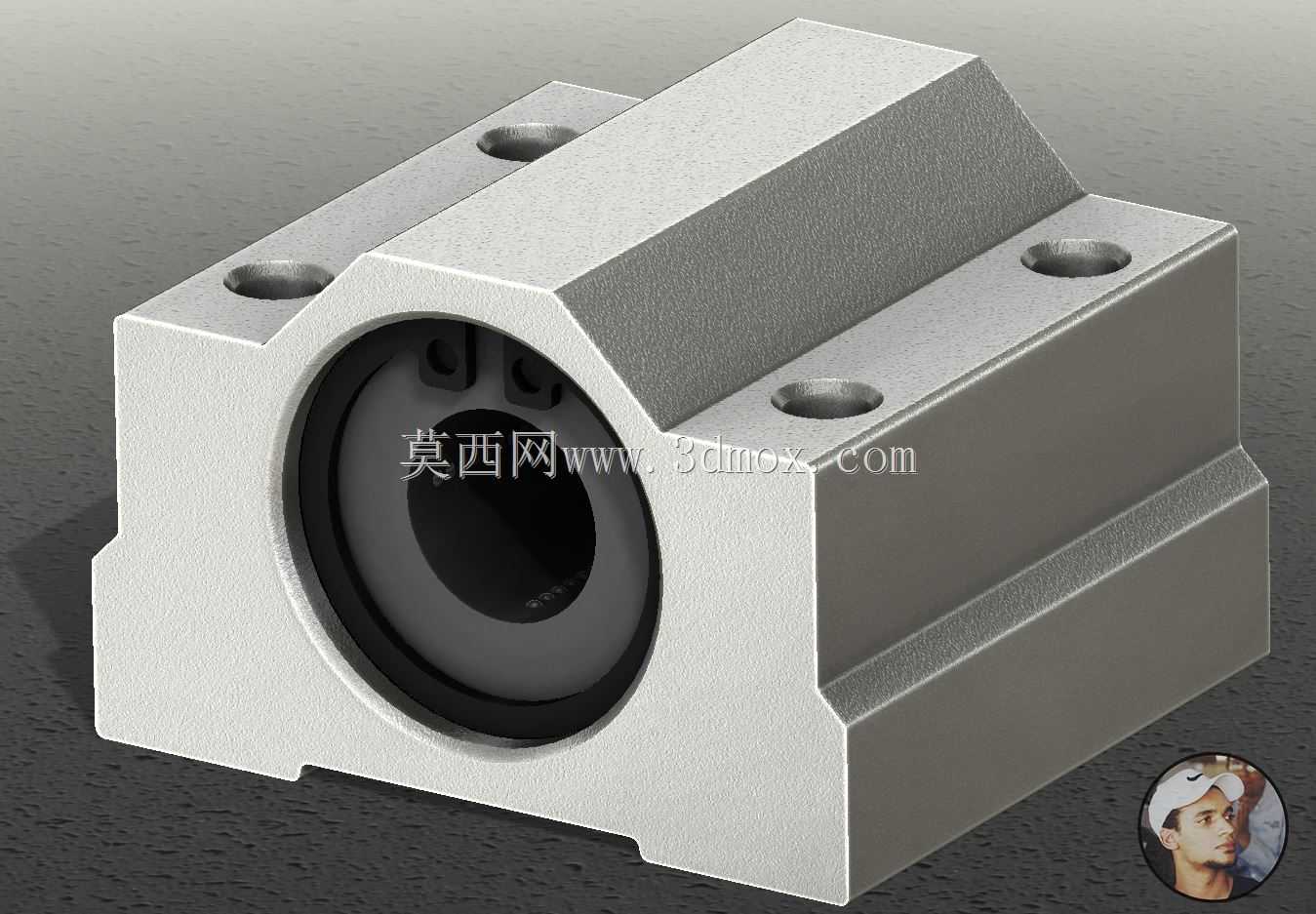

　　在桌面级CNC雕刻机、DIYFDM3D打印机这类轻载线性传动场景里，光轴搭配箱式直线滑块的组合一直是成本与可靠性平衡的优选方案，这款适配10mm直径光轴的SCS10线性轴承滑块，正是针对这类小型设备的运动副需求完成的结构设计。日常做小型设备改机或者原型机搭建的时候，很多人会遇到市售滑块安装孔位不匹配、滑块本体高度和现有机架干涉的问题，这款滑块在建模阶段就参考了实物轴承的实测尺寸，通过游标卡尺完成实物各安装基准的尺寸翻转，确保安装边界和通用SCS系列滑块完全兼容，不需要额外加工转接板就能直接替换同规格的标准滑块。从功能特性来看，滑块本体采用箱式封闭结构，内部预装的直线轴承可以为10mm直径的光轴提供连续的径向支撑，

　　光轴穿过滑块中心的轴承内孔后，滑块可以沿着光轴轴线方向做无卡顿的往复直线运动，滑块本体上预留的四个安装沉孔，分布在滑块顶面的四个角位，孔位的中心距严格匹配通用SCS10滑块的安装尺寸，不管是铝型材机架的T型槽安装，还是亚克力、钣金材质的机台面板固定，都可以直接用对应规格的内六角螺丝完成锁紧，不会出现孔位错位导致的安装应力。设计过程中没有做多余的结构减重，滑块本体的壁厚预留了足够的刚性余量，在轻载传动场景下，即使运动端搭载小功率主轴或者挤出机组件，滑块本体也不会出现受力形变导致的运动卡滞。滑块两端的轴承限位结构做了贴合轴承外圈的止口设计，轴承压入本体后不会在往复运动中出现轴向窜动，避免了运动过程中轴承移位带来的传动精度损失。

　　从实际应用场景出发，这款滑块除了适配桌面级CNC和3D打印机的X、Y、Z轴传动，也可以用在小型自动化点胶机、桌面级激光雕刻机的线性运动轴上，只要传动光轴直径为10mm，且安装平面的孔位符合SCS10的通用安装尺寸，都可以直接选用。建模过程中对滑块的外形倒角、安装沉孔的深度都做了和实物一致的还原，滑块底部的让位槽可以避开安装平面上的轻微凸起，不需要对安装面做额外的精磨处理就能保证滑块安装后的水平度，对于DIY爱好者和小型设备研发人员来说，不管是做机构运动仿真，还是直接导出工程图做机加工，都能直接复用这个模型的尺寸基准，不需要反复核对实物的安装边界。在做传动结构选型的时候，很多新手容易忽略滑块的安装高度参数，

　　这款滑块的中心高和标准SCS10滑块保持一致，搭配同直径的光轴支撑座使用时，不需要重新计算运动轴的中心高度，就能保证传动副的同轴度，减少光轴受力弯曲的风险。滑块本体的侧面没有多余的凸台结构，在多滑块并排安装的窄幅机架上，不会出现相邻滑块的干涉问题，单根光轴上可以根据负载情况搭配多个滑块共同支撑运动平台，提升平台的运动稳定性。
