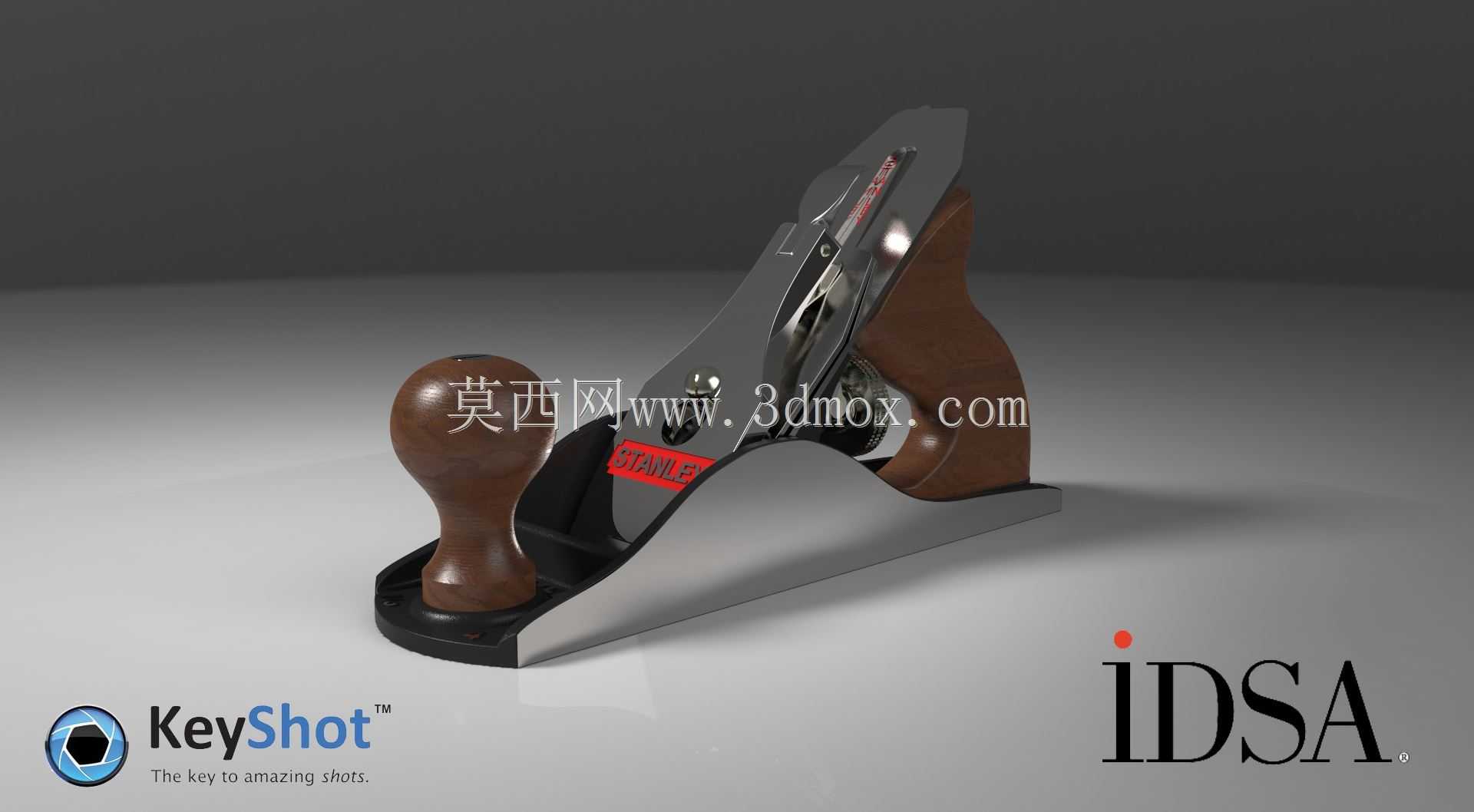

手动木工刨床精细结构三维数模

　　这款手动木工刨的三维结构设计，完全贴合传统木工作业的实际使用需求，从刨身的金属曲面过渡到握持结构的人机适配，每一处细节都对应实际加工场景的使用痛点。在实木家具制作、古建筑木构件修整、家装现场木作找平这类场景里，这类手动刨是电动工具无法完全替代的作业器具，尤其是小余量的精细刨削、木构件边角的倒棱处理、拼缝位置的严丝合缝修整，都需要依靠手动刨的可控进给量来完成，不会出现电动工具进给过量导致的工件报废问题。

　　从功能结构来看，刨身主体采用金属材质作为基准承托面，底面的平面度公差控制在0.02mm以内，保证刨削过程中全程贴合木材表面，不会出现局部啃料、表面凹凸不平的问题。刨刀的压紧结构采用楔形压块配合调节螺钉，既可以快速调整刨刀的伸出量来控制单次刨削深度，也能在刨削硬木时提供足够的压紧力，避免刨刀受切削反力后退导致的刨削深度不稳定。前侧的球形握持柄和后侧的弯形握柄，分别对应作业时的施力方向：前握柄负责施加垂直向下的压力，保证刨底全程贴紧木料，后握柄负责提供水平向前的推送力，两个握持位置的高度差经过反复适配，让作业人员保持自然站姿时手腕不需要额外弯折，长时间作业也不容易出现肌肉劳损。

　　设计过程中首先确定的是刨底的基准平面尺寸，整体长度设置为250mm，这个长度刚好适配常规木作中长度在1m以内的构件找平需求，既不会因为刨身过短导致刨削后木料出现波浪形起伏，也不会因为刨身过长在小范围修整时操作不便。刨身的两侧侧壁做了15度的向内倾斜收边，在刨削木料阴角位置时，不会出现侧壁剐蹭已加工表面的问题。刨刀的安装角度设置为45度，这个切削角度是经过长期木作实践验证的最优角度，针对软硬不同的木材都能获得流畅的刨削效果，既不会因为角度过小导致刨刀啃入木料太深，也不会因为角度过大出现刨削阻力陡增、刨花无法顺利排出的问题。出屑口的宽度设置为50mm，和刨刀的有效切削宽度匹配，刨削产生的卷状刨花可以顺着出屑口的弧形导面顺畅排出，不会卡在刨身内部导致推刨卡顿。

　　两个木质握持件的安装结构采用嵌入式金属螺母配合沉头螺钉固定，安装位置的凸台高度经过反复调整，保证握柄和金属刨身之间留有12mm的间隙，方便作业人员手指抓握时不会被金属刨身的边缘剐蹭。前侧球形握柄的球面弧度贴合手掌掌心的自然曲线，表面没有尖锐棱角，推送时的受力可以均匀分布在整个掌心，不会出现局部压强过大导致的硌手问题。后侧弯形握柄的曲线贴合四指弯曲的形态，握持时的施力方向刚好和刨身前进方向一致，不需要额外调整手腕角度就能把推力完全传递到刨身。刨身前端的导屑板做了圆弧过渡处理，刨削时不会因为前端边缘剐蹭木料表面留下压痕，尤其是加工软木材质时，这个细节可以有效避免木料表面出现不必要的损伤。

　　在安装边界的考量上，刨刀的调节行程设置为0-3mm，完全覆盖手动刨削常用的0.1-1mm的深度范围，调节螺钉的螺距设置为0.5mm，转动一圈对应的刨刀伸出量变化为0.5mm，可以实现非常精细的深度微调，满足不同刨削阶段的需求：粗刨时可以调到1mm左右的吃刀量，快速去除多余木料；精刨时可以调到0.1-0.2mm的吃刀量，获得光滑平整的加工表面。刨刀的压紧块和刨刀的接触面积设置为整个刨刀宽度的90%以上，保证压紧力均匀分布，不会出现刨刀单侧受力倾斜导致的刨削面不平整问题。整个刨身的重量控制在1.8kg左右，这个重量既可以依靠自身重力提供足够的贴合力，不需要作业人员施加过大的下压力，也不会因为重量过大导致长时间操作疲劳。

　　从实际使用的适配性来看，这款结构的手动刨既可以用于硬木类的实木家具构件加工，也可以用于软木类的装饰木线修整，刨刀采用通用的标准高速钢刨刀片，后期更换不需要定制特殊配件，常规五金渠道就能采购到替换件，降低了使用过程中的维护成本。刨身的金属表面做了防锈处理，在车间多粉尘、多湿度的环境下长期使用也不会出现锈蚀问题，保证刨底的平面度长期稳定，不需要频繁打磨修整基准面。
