可调式管道夹持紧固管钳结构设计

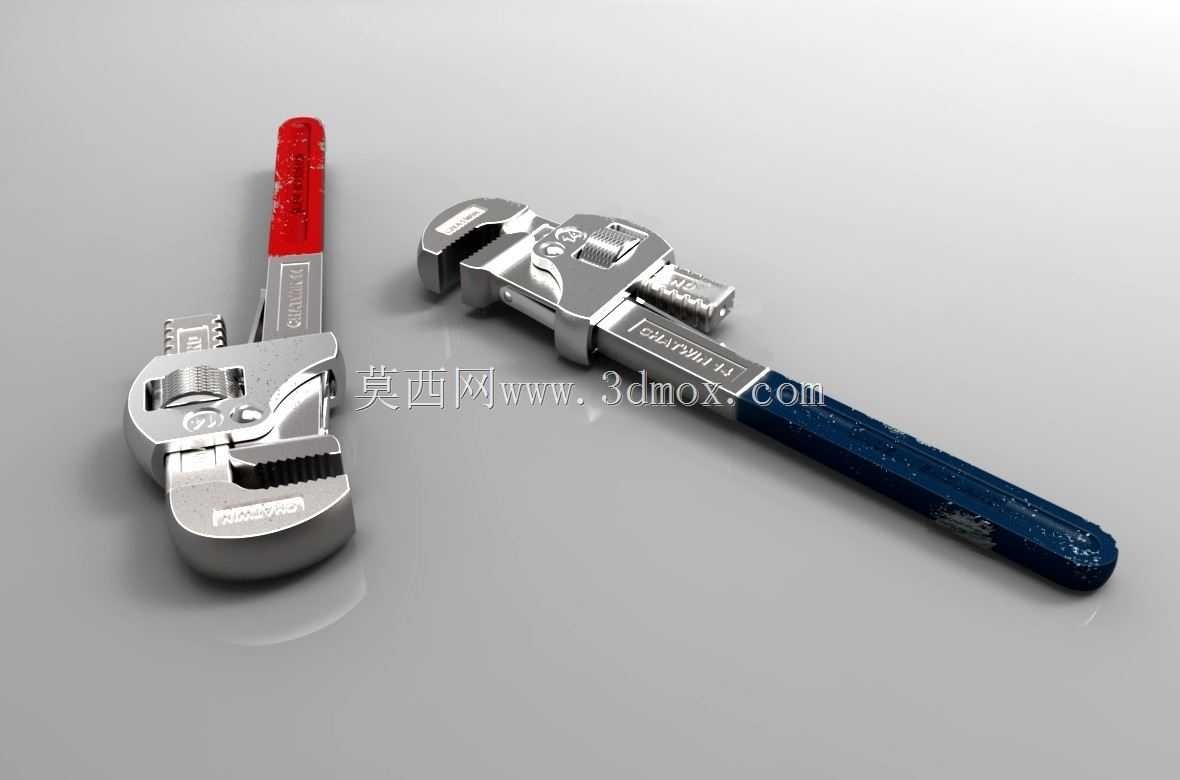

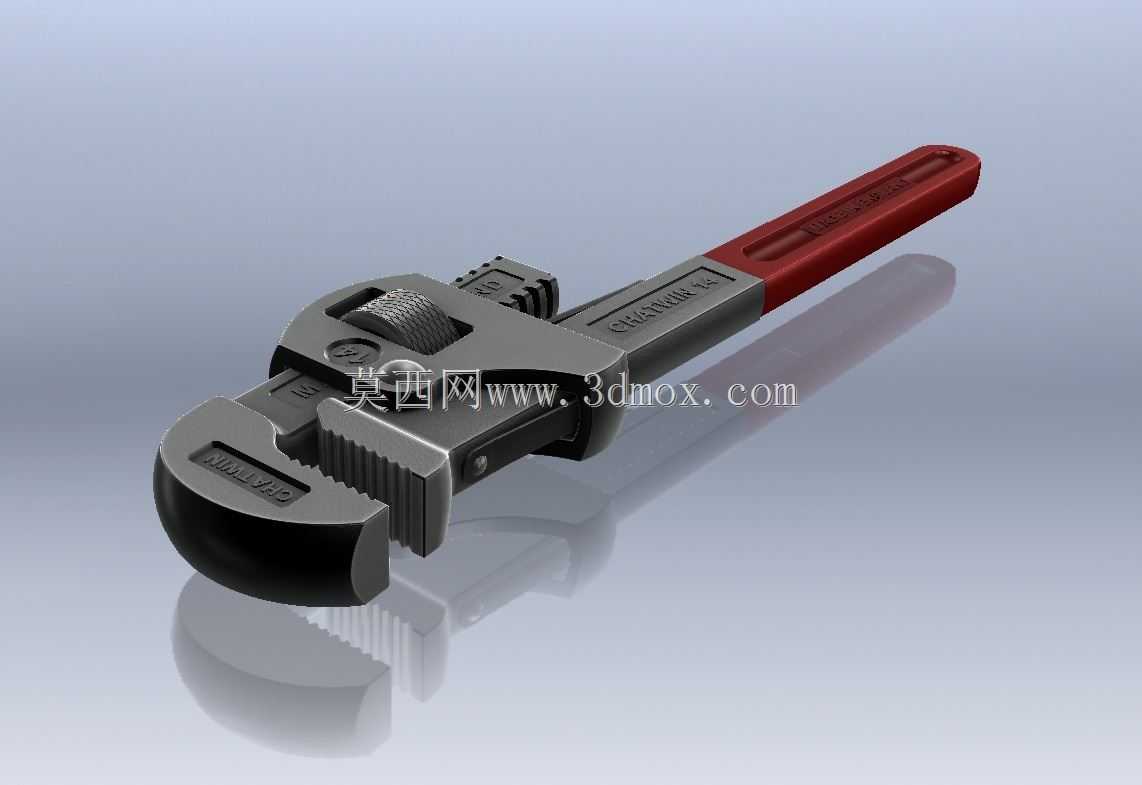

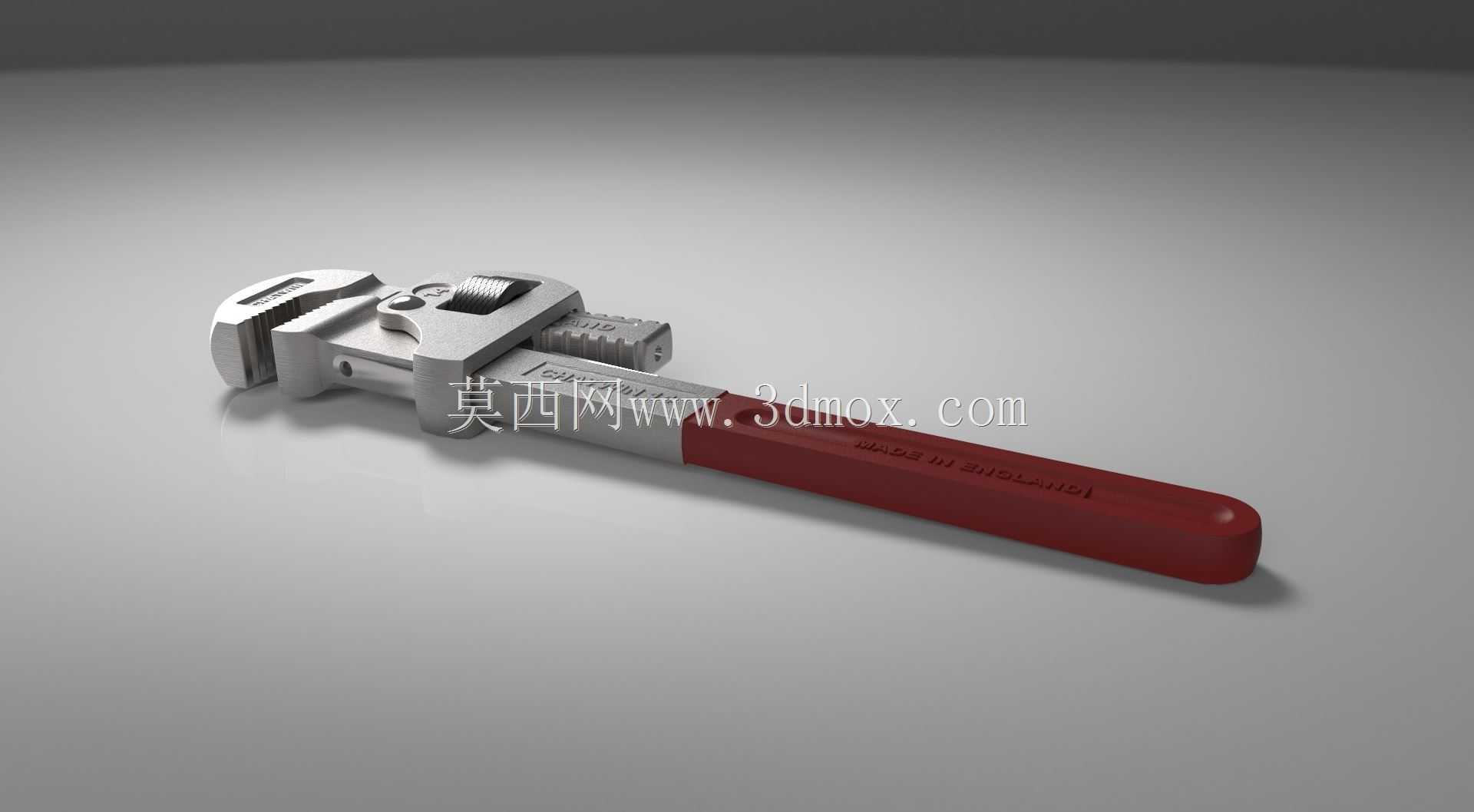

　　在民用给排水施工、工业管路安装、油气输送管线运维、消防管道布设等诸多现场作业场景中，管钳是作业人员随身携带的核心手动夹持工具，其核心作用是为不同管径的金属或硬质非金属管材提供足够的夹持扭矩，完成管材旋接、拆卸、紧固等操作，区别于普通固定开口扳手，管钳的可调式钳口结构能够适配一定范围内的多种管径，无需频繁更换工具即可应对现场复杂的管材规格变化。从结构设计逻辑来看，这款管钳的整体布局遵循手动工具的人机工程与力学传递原则，整体分为固定钳体、活动钳颚、调节齿轨、钳柄包覆层四个核心部分，固定钳体与长钳柄为一体化锻造结构，承担主要的扭矩传递载荷，活动钳颚通过内嵌的齿槽与钳体上的调节齿轨配合，转动调节螺母即可驱动活动钳颚沿齿轨线性移动，

　　实现钳口开口尺寸的连续调节，这种齿轨啮合的调节方式能够保证夹持作业时钳颚不会受反作用力滑脱，啮合齿的牙型经过针对性设计，咬合管材表面时既能提供足够的静摩擦力，又不会过度切入管材造成管壁损伤。钳口的咬合面设计有交错排布的淬硬齿纹，齿纹的倾斜方向与扭矩施力方向匹配，当作业人员向钳柄施加握紧力与转动力时，齿纹会顺着施力方向更深地贴合管材外壁，避免施力过程中出现打滑现象，齿部经过表面淬硬处理，硬度达到常用五金工具的耐磨要求，长期夹持表面带锈迹、油污的管材也不会出现过快的齿形磨损失效。钳柄部分采用金属基体加绝缘防滑包覆层的设计，金属基体承担扭矩传递的结构强度需求，外层的包覆层一方面提升手部握持的摩擦力，避免带油污或沾水作业时出现手滑，另一方面也能在带电管路的应急作业中提供基础的绝缘防护，包覆层的外形贴合人手握持的弧度，长时间施力作业时能减少手部的局部压强集中，降低作业疲劳感。从安装与适配边界来看，这款管钳的钳口最大开口尺寸覆盖常规家装与工业运维场景中常用的中小管径管材，整体长度适配单人双手或单手施力的操作范围，钳体的转动半径经过优化，在狭窄的管路布设空间，比如管道井、墙角管线位置作业时，不会因为钳体过长出现转动干涉，活动钳颚的调节行程预留了足够的余量，即使管材表面存在轻微的变形、凸起，也能通过调节开口完成可靠夹持。在实际作业过程中，管钳的受力路径非常清晰，作业人员施加在钳柄上的力通过杠杆原理放大后传递到钳口位置，钳体的截面形状经过变截面设计，

　　在钳口与钳柄衔接的应力集中位置做了加厚过渡处理，避免大扭矩施力时出现钳体断裂，调节螺母的位置设置在钳颚与钳柄的衔接处，作业过程中无需将手从钳柄位置大幅移动即可完成开口大小的微调，适配现场连续作业的操作习惯。不同于普通活动扳手的平行钳口设计，管钳的钳口咬合面带有微小的角度倾斜，夹持圆形管材时，上下钳颚的齿纹能够形成对管材的三点包覆受力，相比平行钳口的两点接触，这种受力方式能够在相同的握持力下提供更大的夹持扭矩，同时减少管材表面的局部压痕，对于表面镀锌的供水管道、薄壁穿线钢管这类对表面损伤有要求的管材，这种钳口角度设计能够在保证夹持可靠性的前提下，尽可能降低对管材表面防护层的破坏。钳体的金属部分整体做了防锈处理，能够适应潮湿的井下作业、

　　露天管线运维等复杂工况，不会因为短期接触水汽出现大面积锈蚀影响调节结构的灵活性，调节齿轨的齿槽内预留了微小的排屑间隙，即使作业过程中带入泥沙、铁屑等杂物，也不会造成调节结构卡滞，日常维护仅需定期在齿轨位置涂抹少量润滑脂即可保证调节动作顺畅。在工具配套选型时，这类管钳通常会与不同长度规格的同系列产品搭配，覆盖从DN15到DN100甚至更大管径的作业需求，本次设计的中小规格管钳主要应对日常维修、小管径安装场景，整体重量控制在单人长时间携带无明显负担的区间，钳柄末端做了挂孔设计，作业间隙可以挂在工具架或安全带上，方便高空管线作业时的工具携带，避免工具坠落风险。从三维建模的结构还原角度来看，建模过程中需要重点保证调节齿轨与活动钳颚的啮合间隙符合实际装配要求，齿纹的角度、深度参数要与实际加工参数一致，钳柄包覆层与金属基体的配合位置要做贴合处理，避免出现装配干涉，同时要还原钳体表面的锻造纹理、包覆层的防滑纹理等细节，保证模型用于工具结构演示、装配教学、作业场景仿真时的结构准确性，能够直接用于虚拟装配培训、工具受力仿真分析等场景，为管线施工的虚拟实训、工具优化设计提供准确的三维数字模型基础。
