十字轴式万向节传动结构三维设计

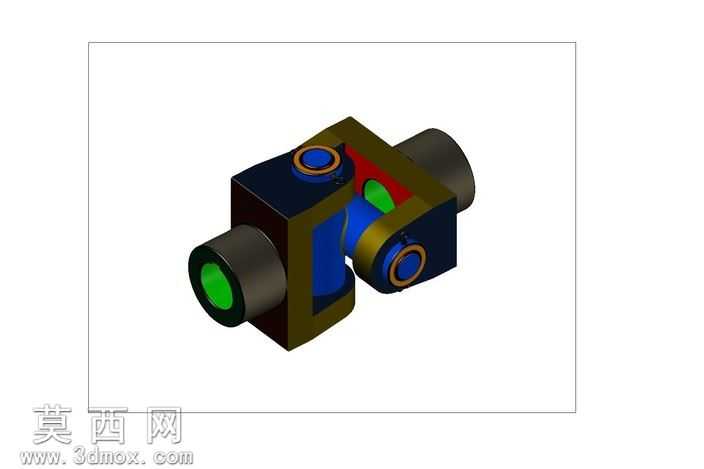

本作品为十字轴式万向节的三维建模设计，整体建模过程严格遵循机械设计规范，先通过草图绘制确定各部件的基准轮廓，依次完成主动轴叉、从动轴叉、十字传动轴、轴套衬套等核心零件的参数化建模，保证各配合部位的尺寸公差符合装配要求。建模阶段对十字轴的四个轴颈做了同轴度约束，确保两两轴颈的轴线处于同一平面且相互垂直，轴叉的耳部安装孔与十字轴轴颈采用间隙配合的尺寸设定，还原实际产品的装配活动间隙。材质与渲染环节，对不同功能部件做了区分化材质赋予：轴叉主体采用深色调金属材质模拟调质合金钢的质感，表面添加细微的磨砂纹理还原机加工后的表面状态；十字轴主体采用黄铜色金属材质，突出核心传动部件的视觉区分；轴颈端部的衬套采用亮绿色工程塑料材质，模拟耐磨尼龙衬套的外观特征；内部传动接触面添加了半透明蓝色材质，直观展示内部的传动配合区域，同时在部件结合边缘添加细微的倒角与圆角特征，还原真实机加工零件的工艺细节，避免尖锐棱角的不真实感。结构设计上完整还原了万向节的角度补偿传动特性，两个轴叉可绕十字轴中心实现一定角度范围内的摆动，能够满足两轴存在夹角工况下的扭矩传递需求，各部件的装配层级清晰，可直观展示万向节实现变角度动力传递的工作原理。设计过程中优先保证结构的合理性，对十字轴与轴叉的接触部位做了结构强化处理，轴叉耳部的厚度、十字轴轴颈的直径均参考通用万向节的标准参数设定，既保证模型的视觉真实感，也具备实际结构参考价值，可用于机械原理演示、传动结构教学等场景，渲染阶段采用柔和的环境光搭配定向补光，清晰展现各部件的轮廓层次与材质差异，避免阴影过重遮挡内部结构细节。
