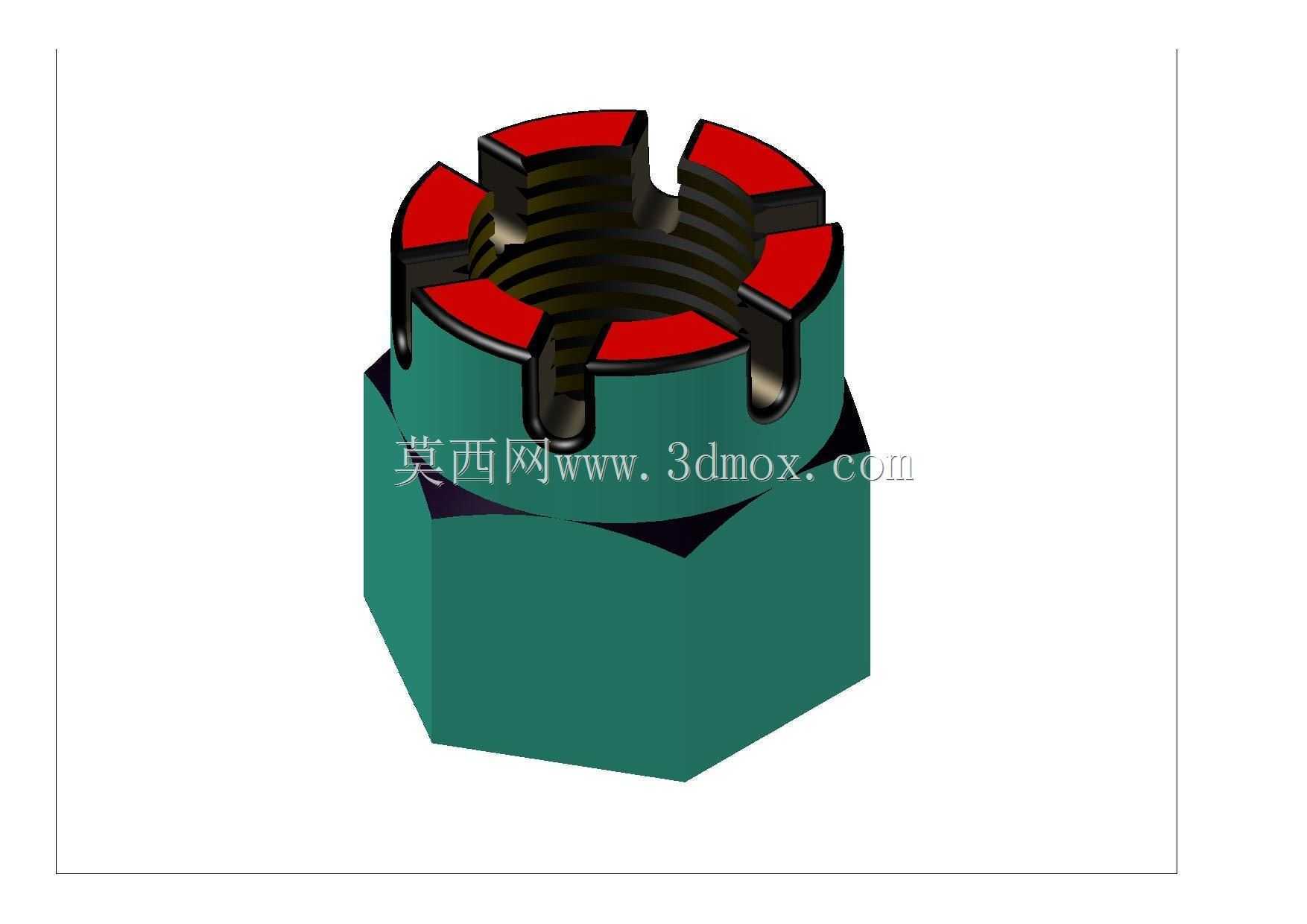

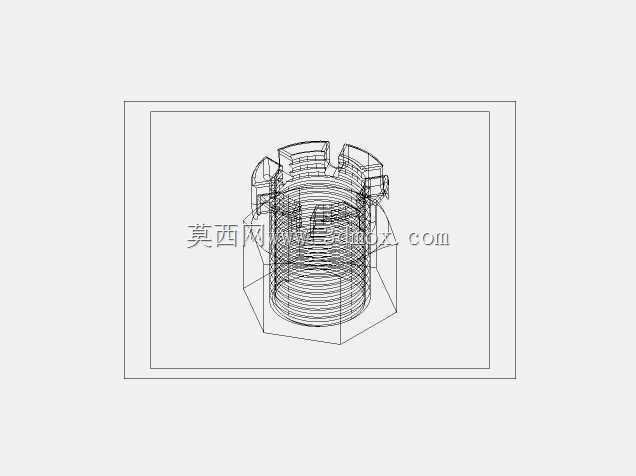

六角开槽城堡式锁紧螺母结构设计

日常做传动、重载连接结构设计时，这类开槽锁紧螺母的出场率极高，尤其是在存在交变载荷、振动冲击的工况里，普通六角螺母很容易因为螺纹副的微动磨损出现松脱，轻则导致连接预紧力丧失，重则引发设备传动失效、部件脱落的安全事故，这类带槽的锁紧结构就是为解决这类松脱问题设计的。从结构上看，主体采用标准六角外形，适配常规开口扳手、套筒扳手的拧紧作业，不需要定制特殊工装，现场装配、后期运维的通用性很强，六角的对边尺寸、对角尺寸完全遵循普通六角螺母的安装边界，不需要额外扩大安装避让空间，能直接替换同规格的普通六角螺母，在旧设备改造、结构迭代时不需要改动周边的安装结构，适配成本极低。上部的开槽结构是核心功能区，六个均匀分布的槽口刚好能和螺栓杆部预制的径向销孔对齐，螺母拧紧到预设预紧力矩后，将开口销穿过槽口与螺栓的销孔，再把开口销的尾部分开弯折，就能完全锁死螺母和螺栓的相对周向位置，哪怕设备长期承受振动、交变载荷，螺母也不会出现周向转动松脱，连接可靠性远高于普通摩擦锁紧的螺母。内孔的标准三角螺纹遵循普通公制螺纹的公差规范，和同规格螺栓的螺纹配合间隙控制在合理区间，既保证拧紧过程顺畅无卡滞，又能避免间隙过大导致的预紧力分布不均。设计时特意将槽口的深度控制在合理范围，既保证开口销有足够的穿入空间，又不会因为开槽过深削弱螺母上部的结构强度，六角主体的高度也比普通薄螺母更高，螺纹啮合的牙数更多，能承受更大的轴向拉力，适配重载连接的载荷要求。这类螺母常用在工程机械的行走机构、矿山设备的振动部件、汽车底盘的悬挂连接、农业机械的传动连杆位置，这些场景要么长期承受高频振动，要么载荷方向频繁变化，普通的防松垫圈、尼龙锁紧螺母要么在高温下失效，要么反复拆装后防松性能衰减，而这种开槽配开口销的机械锁止结构，只要开口销没有出现剪切断裂，防松性能就不会衰减，哪怕在油污、泥水、高低温交替的恶劣工况下也能稳定工作。建模时需要注意槽口的分度精度，六个槽口必须沿螺母轴线均匀分布，否则装配时很难和螺栓的销孔对齐，会导致现场装配时需要反复调整螺母转角，既影响装配效率，也可能因为强行穿销导致开口销受额外剪切力，降低使用寿命；同时六角棱边的倒角、螺纹端部的引入倒角都要按规范设计，避免装配时刮伤操作人员、刮破螺栓表面的防腐涂层。
