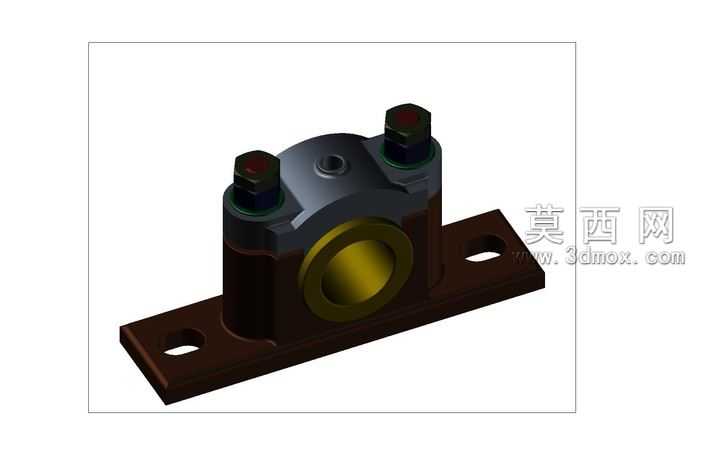

立式剖分式带座基座轴承三维结构设计

本模型为立式剖分式带座基座轴承，建模过程严格遵循机械设计规范，先通过草图绘制绘制底座安装板的轮廓，精准定位两个长圆形安装孔的中心距与孔位尺寸，确保安装适配性；随后通过拉伸凸台命令生成底座基体，对安装孔边缘做倒角处理，避免装配时应力集中。轴承座主体采用上下剖分式结构设计，建模时先构建下半座体与底座的一体化结构，保证连接强度，再绘制上半轴承盖的轮廓，通过拉伸、切除命令生成轴承内孔的圆柱型腔体，内孔尺寸匹配对应规格轴承的外径公差要求，保证轴承装配后的同轴度。上下座体的连接部位设计有两个对称的螺栓安装柱，建模时精准绘制螺栓孔的深度与螺纹底孔尺寸，配套的六角螺栓与锁紧螺母单独建模，还原螺纹牙型细节与螺母的防滑倒角结构，确保虚拟装配时螺栓可顺利穿入座体连接孔，实现上下盖的锁紧固定。座体顶部设计有注油孔结构，通过旋转切除命令生成注油通道，还原润滑脂注入的通路结构，满足轴承运行时的润滑需求。材质渲染阶段，底座与轴承座主体采用铸铁材质，调整漫反射颜色为深棕褐色，添加细微的铸造颗粒纹理与哑光金属粗糙度，还原铸铁件的真实质感；轴承内圈采用黄铜材质，调整金属度参数与高光反射效果，呈现铜合金的温润金属光泽；连接螺栓与螺母采用发黑处理的碳钢材质，表面添加细微的氧化层纹理，还原标准紧固件的外观特征；渲染时添加柔和的环境光与定向补光，突出模型的结构层次感，对安装孔、剖分面、注油孔等关键结构做光影强调，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑部件的加工工艺性，所有棱边均做合理的圆角或倒角处理，避免锐边带来的加工与装配风险，上下剖分面设计为平面贴合结构，保证装配后的定位精度，安装板的长圆孔设计可补偿安装时的位置误差，提升现场安装的适配性，整体结构兼顾支撑刚性与装配便利性，可用于机械传动系统的支撑结构教学演示、装配仿真以及相关设备的设计参考。
