便携式医用定量给药吸入装置结构设计

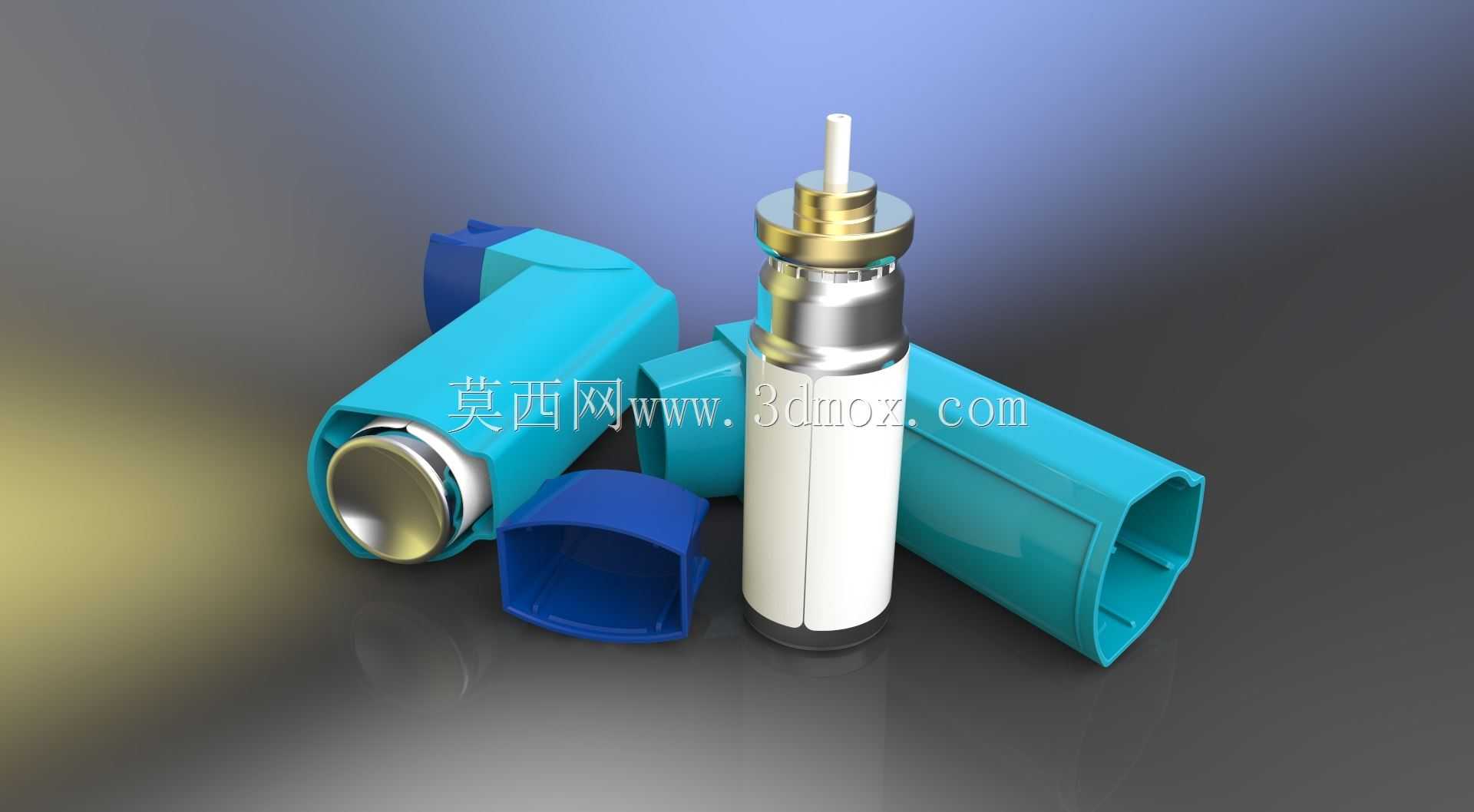

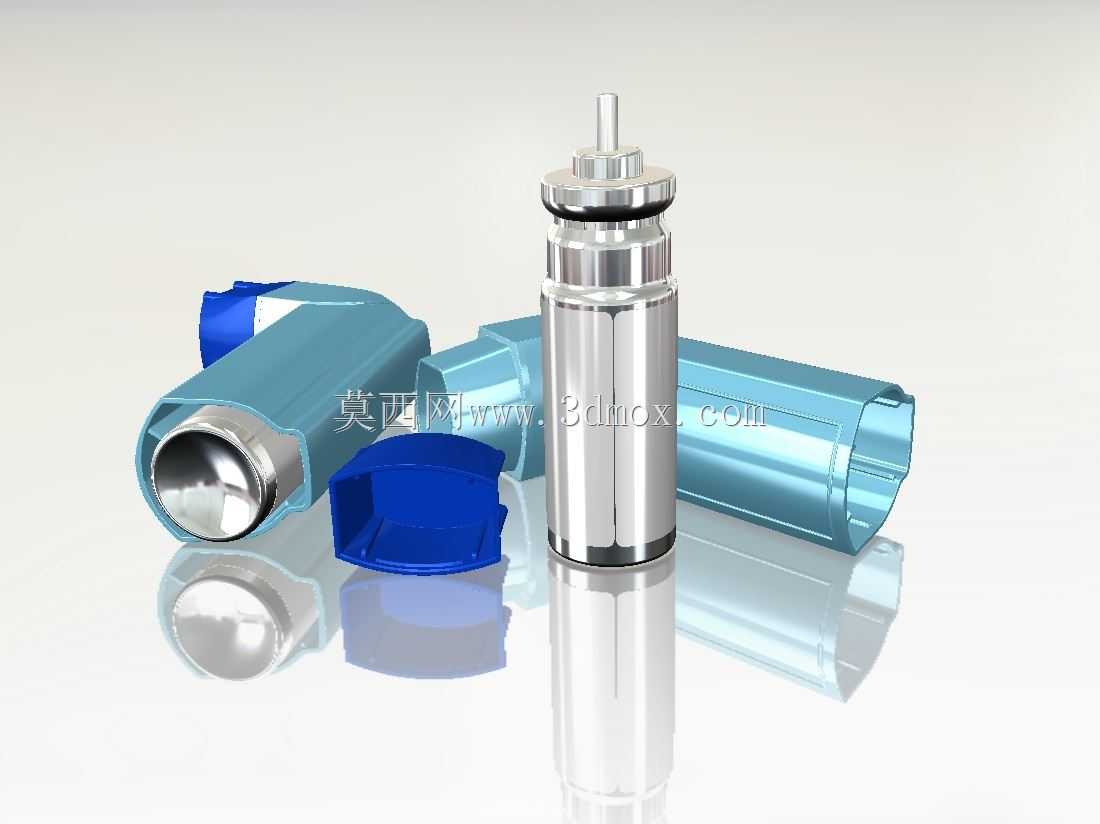

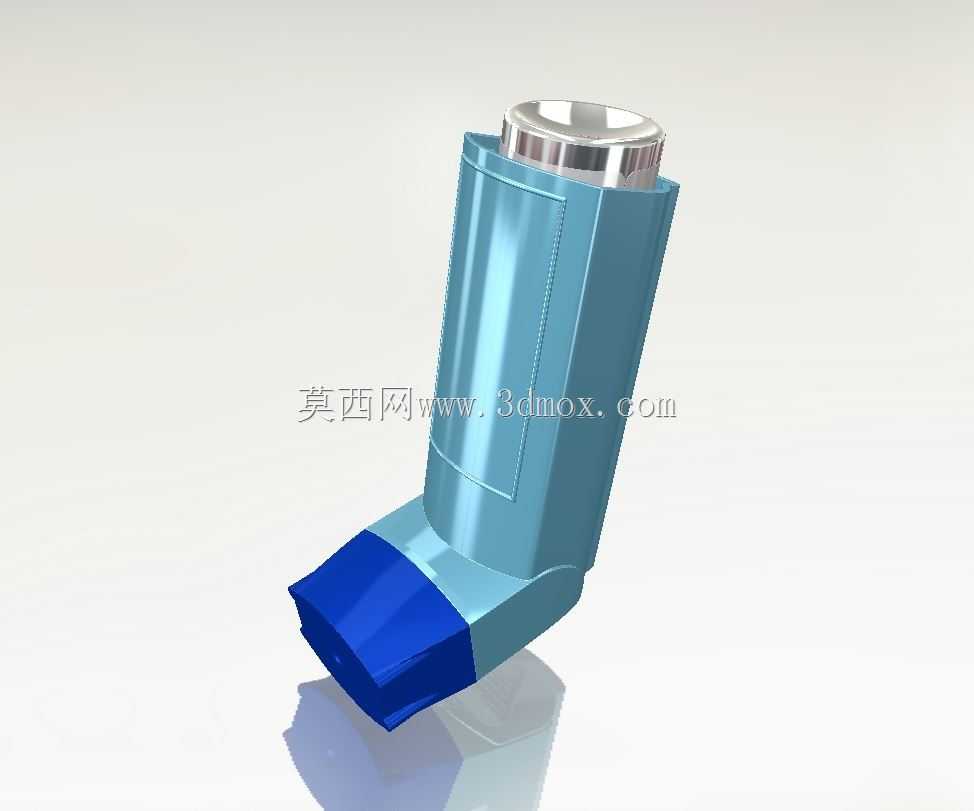

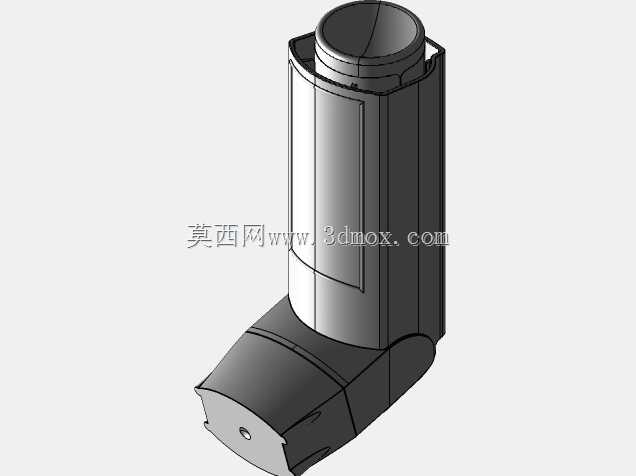

　　日常临床呼吸科给药场景中，这类手持吸入装置是哮喘、慢阻肺患者快速缓解气道痉挛的核心给药载体，区别于口服、静脉给药路径，它能直接将药剂雾化输送至下呼吸道，起效速度快、用药剂量小，能大幅降低药物全身代谢带来的副作用。从结构拆解来看，整套装置分为外置防护外壳、内置储药罐体、顶部定量按压阀组、端盖防护部件四个核心模块，外壳采用流线型弧面设计，完全贴合成年用户单手握持的手掌弧度，握持区域做了微收腰处理，表面没有尖锐棱角，用户单手完成取盖、按压、吸入的整套操作时不需要调整手位，能适配站姿、坐姿甚至半卧状态下的给药操作。

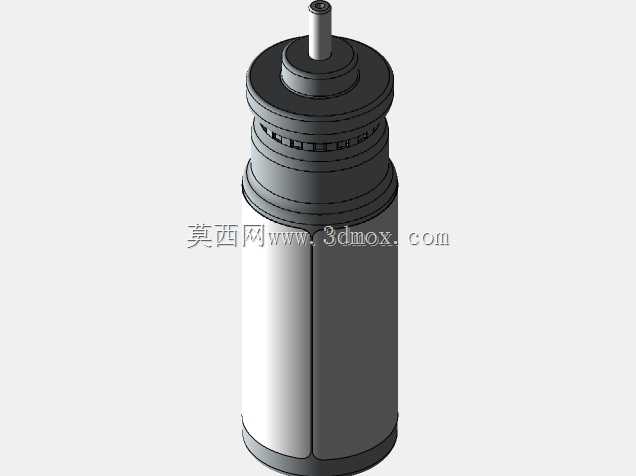

　　设计阶段首先要匹配标准规格的药用气雾罐安装边界，储药腔的内径公差控制在±0.1mm范围内，既保证罐体装入后不会出现径向晃动，又能让用户更换药罐时不需要额外施加过大外力，罐体装入后轴向定位台阶的高度经过反复校核，确保顶部阀杆伸出外壳上盖的高度刚好匹配按压行程，不会出现按压不到位导致的给药剂量偏差，也不会因为阀杆伸出过长导致日常携带时误触压出药剂。外壳的壁厚设计兼顾了结构强度与轻量化需求，主体壁厚1.8mm，握持受力区域做了局部加厚到2.2mm，即使从1.2米高度自由坠落到硬质地面，外壳也不会出现开裂导致内部罐体脱出，整体装置满装状态下的重量控制在80g以内，能轻松放入上衣口袋、小型随身包中，不会给用户造成额外的携带负担。

　　顶部的按压喷嘴做了同轴度定位设计，喷嘴的中心轴线与用户握持时的口腔贴合角度匹配，用户含住喷嘴时不需要刻意调整手腕角度，药剂喷出的方向刚好对准气道入口，能减少药剂在口腔内的残留量，提升实际给药效率。喷嘴的出口孔径经过多轮验证，控制在0.3mm，既能保证药剂雾化后的颗粒粒径集中在2-5μm的有效沉积区间，又不会因为孔径过小导致喷药阻力过大，用户按动阀组时的反馈力设置在15N左右，按压力度适中，老年用户、手部力量较弱的用户也能轻松完成按压操作，不会出现按不动或者按压过深的问题。

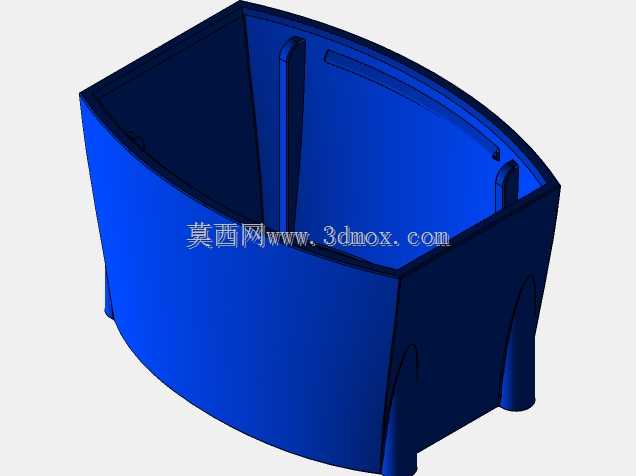

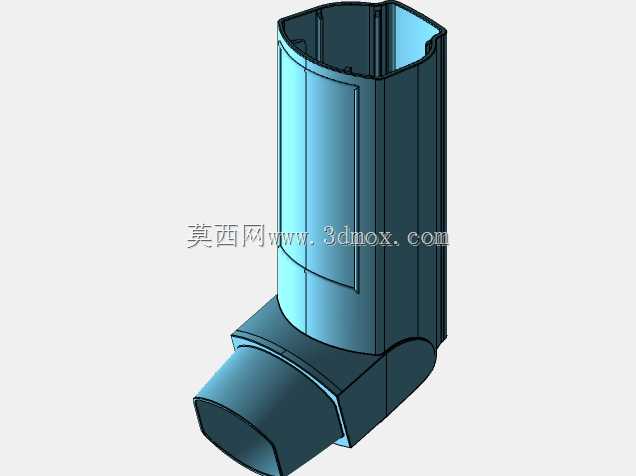

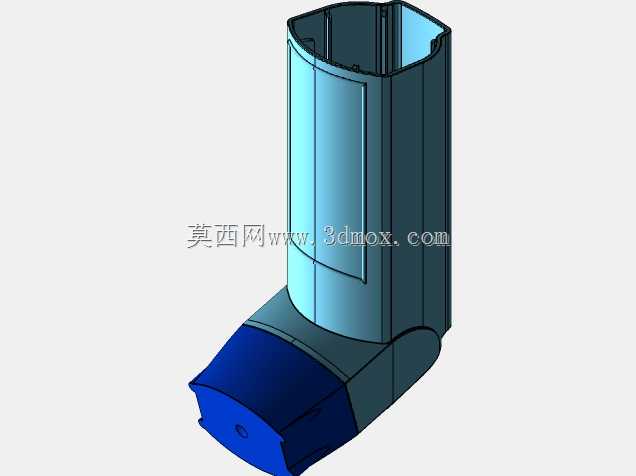

　　外置的防护端盖和外壳之间采用卡扣式连接，卡扣的插拔力设置在8N，既保证日常携带时端盖不会意外脱落导致喷嘴被污染，又能让用户单手就能拔下端盖，卡扣的配合面做了圆角导向结构，盖合时不需要精准对位就能顺利卡入，多次反复插拔后卡扣的磨损量极小，能满足产品全生命周期的使用需求。外壳内部还设计了轴向的导向筋条，储药罐体装入后会沿着筋条滑动，不会出现周向转动，保证顶部阀杆始终和按压喷嘴保持同轴，避免长期使用后阀杆偏磨导致的密封失效、药剂泄漏问题。

　　从实际使用场景出发，这套结构还考虑了不同环境温度下的适配性，外壳选用的材料具备足够的韧性，在-10℃到40℃的常规使用环境下不会出现脆裂、软化变形的问题，内部阀组的密封件选用耐药剂腐蚀的弹性材料，长期储存也不会出现密封失效、药剂渗漏的情况。装置整体没有多余的外露零件，外表面的合模线都做了打磨过渡处理，握持时不会有刮手的触感，外壳的分体式结构设计也方便生产阶段的注塑装配，零件之间的配合间隙控制在0.15mm以内，不会出现明显的拼缝错位，兼顾了生产装配的便利性和成品的外观质感。
