SMC针型小型销筒气缸结构三维建模

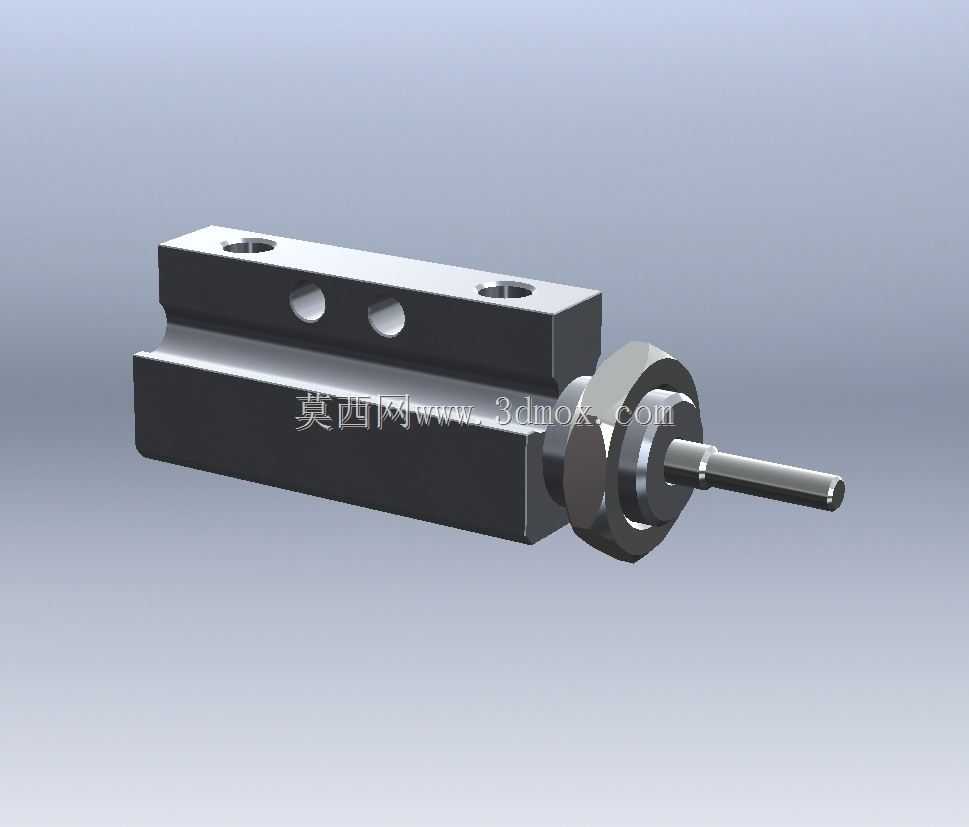

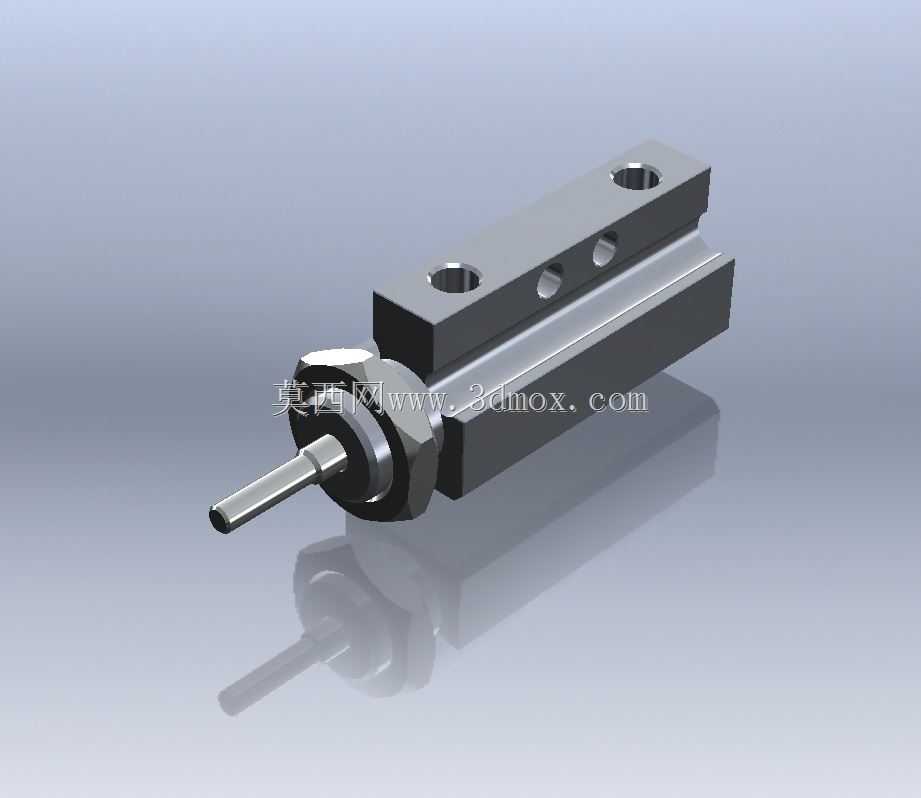

　　在紧凑空间的气动执行场景里，这类小型销筒气缸的应用覆盖了电子元器件分拣、小型工装夹具定位、精密装配工位的顶料动作等多个细分环节，很多3C电子组装线的载具定位、小型非标设备的微动执行机构里，都能见到同结构气缸的身影，它的核心作用是在极小安装空间内提供稳定的直线往复推力，完成毫米级行程的精准动作输出，相比常规标准气缸，这类针型结构的气缸不需要预留大的安装余量，能塞进设备内部的狭窄缝隙里，解决很多紧凑布局下的执行元件布置难题。从结构设计逻辑来看，这款销筒气缸采用了缸体与安装基座一体化的铣削成型结构，缸筒部分直接在方形本体上加工出活塞腔，没有额外的缸筒套拼接结构，既减少了整体装配的累积误差，也提升了缸体本身的刚性，

　　避免长期往复动作带来的连接松动问题。本体上预留的两个安装沉孔是直接贯穿式设计，安装时可以从上方直接锁入螺丝固定到安装板上，不需要额外的安装支架，进一步压缩了安装所需的空间，活塞伸出端采用了硬质镀铬的活塞杆，表面粗糙度控制在Ra0.8以下，配合前端的导向铜套，能保证活塞杆伸出时的同轴度，避免侧向力带来的活塞杆磨损、漏气问题。前端的六角锁紧结构是用来调整气缸的伸出限位，在实际装配时可以通过旋转锁紧螺母来微调活塞的最大伸出量，适配不同工位需要的顶出行程，不需要额外增加外部限位块，对于行程公差要求在0.1mm级别的装配工位来说，这个结构能大幅减少现场调试的工作量。从安装边界尺寸来看，这款气缸的本体宽度控制在10mm级别的尺寸区间，

　　整体长度不含活塞杆的状态下也仅为三十余毫米，安装孔的中心距按照SMC同系列标准的间距设计，能直接替换同规格的现有气缸，不需要重新加工安装板的孔位，对于设备改造、备件替换的场景来说兼容性很强。活塞的密封采用了双向Y型密封圈，在0.1-0.7MPa的常规气动工作压力下都能保证无泄漏，动作响应速度可以达到毫秒级，适合高频往复的动作场景，比如小型分拣机构的拨料动作，每秒可以完成3-5次的往复动作而不会出现密封过早磨损的问题。在建模过程中需要特别注意的是缸体内腔与活塞杆的同轴度公差，建模时要保证活塞腔的中心轴线与前端导向孔的轴线重合度控制在0.02mm以内，否则实际加工装配后会出现活塞杆卡滞、动作不畅的问题；另外本体上的两个安装沉孔的深度需要匹配M3或者M4的内六角螺丝头高度，保证螺丝锁入后不会突出本体上表面，避免和上方的其他机构产生干涉。很多新手工程师在设计这类小型气缸安装结构时，容易忽略气缸本体侧面的呼吸孔位置，建模时要在呼吸孔对应的安装板位置预留避让槽，保证气缸动作时内腔的空气能顺畅进出，不会因为憋气导致气缸动作无力、速度变慢。这类销筒气缸的活塞杆头部没有额外的外螺纹，是平端面设计，直接用来顶持工件或者销柱，所以在选型时要确认顶持面的接触应力，避免长期冲击导致活塞杆端面变形，如果需要连接其他执行接头，也可以额外加装微型连接头，但会增加整体的长度尺寸，需要在布局时提前预留余量。在气动回路设计里，

　　这类小型气缸通常搭配二位三通的微型电磁阀使用，气管采用4mm外径的PU气管即可满足供气需求，供气端需要加装小型过滤调压阀，过滤压缩空气中的水分和杂质，避免杂质进入缸筒内部划伤密封件和缸体内壁，延长气缸的使用寿命。从实际使用的反馈来看，这类一体化结构的小型气缸相比拼接式的针型气缸，抗侧向力的能力要强30%左右，在一些有轻微侧向负载的场景下，比如小型工件的侧推定位，也能稳定工作，不会出现活塞杆弯曲的问题，这也是一体化缸体结构带来的结构优势。建模时还要注意前端导向套的压装深度，导向套压入本体的深度要达到5mm以上，保证导向长度足够，减少活塞杆伸出时的径向晃动量，对于重复定位精度要求高的工位，这个细节直接决定了机构的长期稳定性，如果导向长度过短，使用几个月后导向套磨损，就会出现活塞杆晃动，顶料位置偏移的问题。另外缸体尾部的端盖采用了滚压收口的固定方式，建模时不需要额外设计端盖的连接螺丝，直接在本体尾部加工收口槽即可，这种固定方式结构紧凑，密封可靠性高，适合小尺寸气缸的批量生产装配。
