曲柄类机械零件有限元仿真分析模型

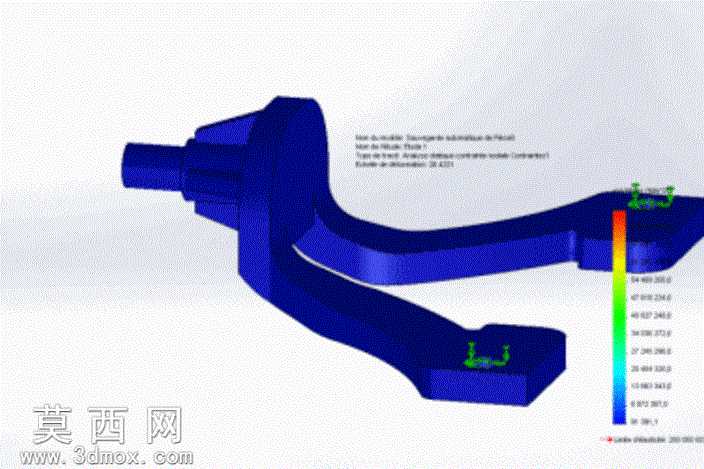

本作品为曲柄类机械传动零件的三维仿真分析模型，建模阶段严格遵循机械加工工艺的尺寸公差要求，先通过草图绘制完成零件的外轮廓、轴段、连接臂等截面轮廓的精准绘制，对草图的几何约束、尺寸约束进行逐一校验，避免过约束或欠约束导致的建模误差，再通过拉伸、凸台、切除等基础特征命令完成零件实体的构建，针对轴段的过渡圆角、连接臂的变截面区域做了精细化的特征处理，保证模型几何特征与实际加工零件完全一致。材质配置阶段根据零件实际应用场景，选用常用的合金结构钢材质参数，准确设置材料的弹性模量、泊松比、屈服强度、密度等物理属性，确保仿真计算的材料本构关系符合真实工况。仿真分析前处理阶段，对模型进行合理的几何简化，去除不影响受力结果的微小工艺倒角，采用高品质实体网格进行网格划分，对应力集中的轴肩过渡区域、连接臂弯折区域进行网格加密处理，保证网格单元质量满足计算精度要求；边界条件设置完全匹配零件实际工作状态，对安装轴段施加固定约束模拟实际装配定位，在受力端施加对应工况的工作载荷，同时添加重力载荷还原真实受力环境。求解计算后通过后处理模块生成应力分布云图，采用彩虹色阶直观展示零件不同区域的应力数值分布，从云图中可以清晰识别高应力集中区域，验证零件结构强度是否满足设计要求，同时可根据应力分布结果对零件的截面尺寸、过渡圆角参数进行优化调整，在保证结构强度满足安全系数要求的前提下，降低零件整体重量、减少材料消耗。整个建模与仿真流程完整覆盖机械零件从三维建模到性能验证的全流程，可用于机械设计教学演示、零件结构优化参考、工况受力验证等场景，模型的参数化特征支持后续快速修改尺寸，适配不同规格的同类曲柄零件设计需求。
