无齿式多轮联动传动机构三维设计

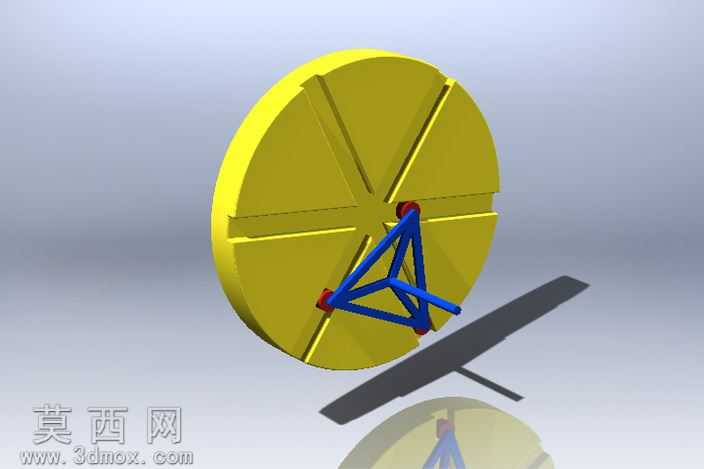

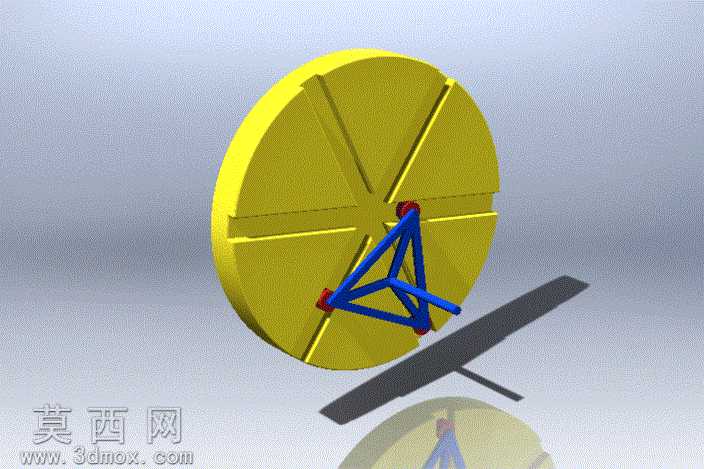

本作品为一款创意性无齿啮合多轮联动传动机构，突破传统齿轮依靠齿形啮合传递动力的常规设计逻辑，采用全新的摩擦接触配合限位结构实现动力的稳定传递，整体结构在三维建模过程中经过多轮参数校核与运动仿真验证，可完整复现预期的传动运动效果。建模阶段首先完成核心传动部件的参数化构建：黄色输出轮采用大直径圆盘式结构，表面均匀开设六道径向限位槽，槽体的深度、宽度与角度经过反复测算，既保证与蓝色输入组件的配合精度，又避免运动过程中出现卡滞、滑脱问题；蓝色输入部分采用三角桁架式支撑结构，三个端点处设置高摩擦系数的接触端头，端头采用圆弧过渡设计，与黄色轮面、限位槽的接触面积经过优化，可在无齿啮合的状态下依靠摩擦力与槽体限位完成动力输入到输出的转换。材质与渲染环节，针对不同部件的功能特性匹配对应材质属性：黄色输出轮赋予哑光工程塑料材质，表面添加细微的磨砂质感，还原工程塑料零件的真实触感，同时通过六道径向槽的光影变化强化结构立体感；蓝色输入桁架赋予金属烤漆材质，调整材质的反光度与粗糙度参数，凸显桁架结构的轻量化与刚性特质；接触端头部分赋予高阻尼橡胶材质，通过材质的色彩与质感差异，清晰区分功能部件，渲染时采用柔和的侧上方主光源搭配底部补光，投射出清晰的结构阴影，同时添加地面反射效果，完整呈现机构的空间形态与装配关系。设计思路上，本机构跳出传统齿轮传动的设计定式，探索无齿结构实现定传动比动力传递的可能性，建模过程中重点验证了输入桁架的运动轨迹、接触端头与限位槽的配合时序，确保输入组件转动时，端头可顺畅滑入、滑出限位槽，同时依靠摩擦力带动黄色输出轮持续转动，既保留了齿轮传动的定比传动特性，又具备无齿结构低噪音、无啮合冲击的优势，可作为创意机械教学演示模型、特殊工况下低噪传动结构的设计参考，整体建模过程严格遵循机械设计的装配公差要求，所有配合面均预留合理的装配间隙，可直接用于3D打印验证或进一步的工程化优化设计。
