Avans院校工业机器人集成工作站设计方案

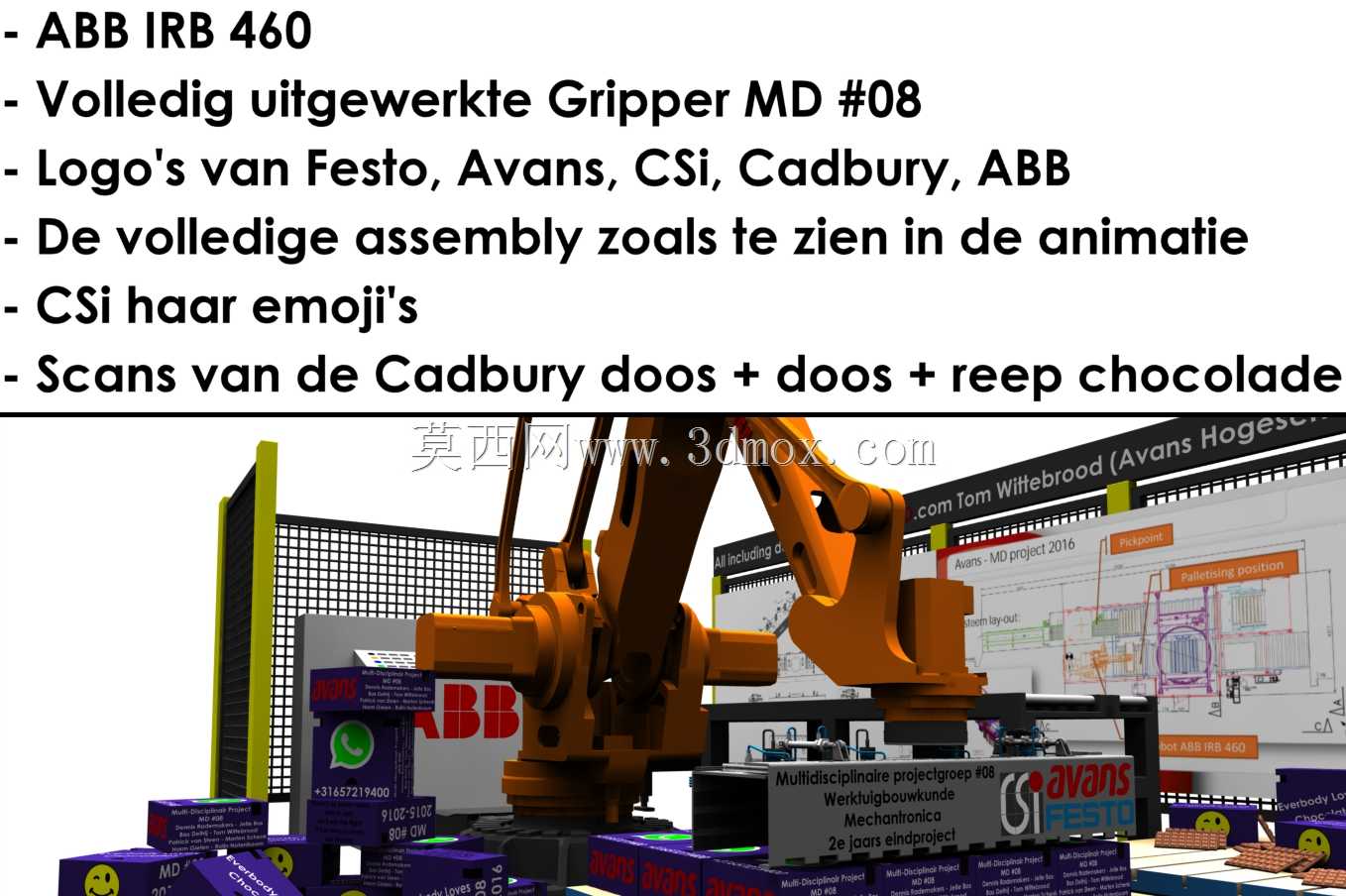

　　这套三维设计方案围绕ABB IRB 460工业机器人搭建完整作业单元，核心面向教学实训场景与小型快消品物料搬运工况开发，整体布局充分考虑实训场景的操作可视性与工业现场的作业效率平衡。从实际应用维度看，该工作站可完成巧克力类盒装产品的抓取、转运、码放全流程动作，适配快消品后段包装环节的柔性作业需求，同时预留了多品牌标识安装位，可满足院校教学过程中的项目展示、方案演示需求，也可作为小型自动化产线的原型参考，适配多品类小批量物料的搬运作业场景。

　　设备核心功能层面，搭载的定制化夹爪经过完整结构校核，夹指行程、夹持力参数匹配盒装巧克力类轻质物料的夹持需求，不会对产品外包装造成压损，同时夹爪快换接口预留了扩展空间，可根据不同物料形态更换适配夹指，覆盖盒状、块状、小型不规则包装物料的抓取需求。机器人本体的作业半径覆盖整个工作站台架范围，台架上设置的物料定位工位、缓存工位、成品输出工位均经过动作仿真验证，机器人运行轨迹无干涉，各工位的定位精度满足±0.5mm的作业要求，可保证抓取动作的重复定位稳定性。

　　设计思路上，整体方案采用开放式台架布局，外围设置网格防护栏，既满足实训场景下的安全防护要求，又不会遮挡作业区域的观察视线，方便教学过程中演示机器人运动逻辑、夹爪动作时序。台架主体采用工业铝型材搭建，安装孔位预留充分，可根据后续功能扩展需求加装视觉检测模块、输送线模块、传感器组件，台架底部设置可调脚杯，可适应不同安装地面的平整度调整，保证台架整体水平度偏差不超过0.1mm/m，避免机器人高速运行时产生额外振动。各品牌标识的安装位置经过人机工程校核，处于观察者的最佳视野范围内，方案演示时可清晰展示项目合作方标识，满足项目展示的视觉需求。

　　安装边界与尺寸层面，整套工作站的占地尺寸控制在2.5m×2m范围内，高度不超过2.2m，可适配普通院校实训教室、小型工业车间的安装空间需求，不需要额外对场地进行加高、加固处理。机器人底座的安装孔位完全匹配ABB IRB 460的原厂安装尺寸，安装时直接通过螺栓固定在台架预埋的安装钢板上即可，不需要额外制作过渡安装板。气路、线路的走线槽全部内嵌在台架型材内部，外部无裸露管线，既避免机器人运行过程中剐蹭管线，也提升了整体外观的整洁度。夹爪与机器人法兰盘的连接采用标准ISO 9409-1-50-4-M6接口，可直接与同规格法兰的其他机器人本体适配，不需要额外加工转接件。

　　从结构细节来看，台架上的物料定位工装采用快拆设计，更换不同规格的物料盒时，只需要松开两个锁紧旋钮即可更换定位块，单工位换型时间不超过2分钟，适配小批量多品类的柔性生产需求。工作站上预留的传感器安装位可适配漫反射光电、对射光电、接近开关等多种类型传感器，安装位置经过仿真验证，检测范围可覆盖所有物料工位，不会出现检测盲区。整套装配体的所有配合关系均经过干涉检查，运动部件在全行程范围内无硬干涉、无管线剐蹭风险，机器人在最高速度运行时，夹爪与台架、防护栏、各工位工装的最小安全距离保持在30mm以上，满足工业设备的安全设计规范。
