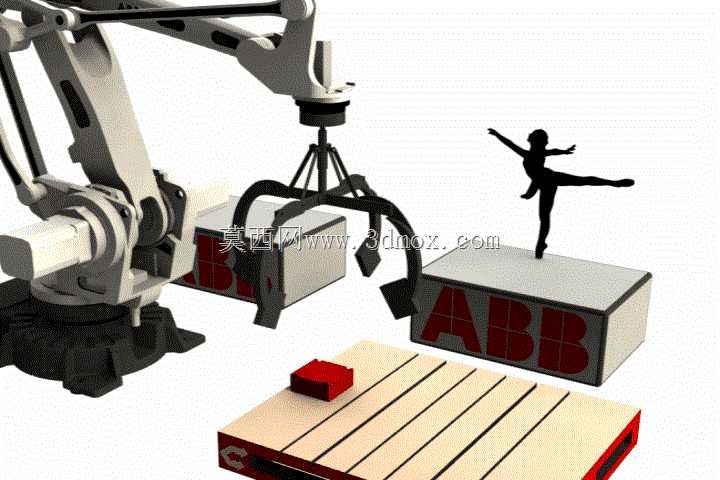

带夹持器托盘的ABBIRB460工业机器人

　　在快消品仓储、食品加工后段包装、3C电子零部件周转这类需要高频次重复抓取转运的产线场景里，工业机器人搭配定制末端执行器的方案，早已替代了大量重复性人工工位。这套搭载夹持器与配套托盘的ABB IRB 460机型，本身就是针对高速码垛、物料快速转序工况开发的重载高速机型，在实际产线布局时，首先要明确其安装边界：机器人底座固定位需要预留至少1.2米见方的混凝土地基安装面，地面平面度公差控制在每米0.5毫米以内，避免高速运行时的基座振动影响重复定位精度；其工作半径覆盖范围内，要预留出托盘堆叠位、来料输送线位、安全护栏的安装空间，臂展完全伸展时的最远端距离底座中心约2.4米，垂直方向最大举升高度可达2.2米，刚好适配常规1.2米标准栈板三层堆叠的码垛高度需求。

　　末端夹持器的设计思路完全围绕软包装、硬质箱装类物料的稳定抓取展开，夹爪采用多齿式弧形接触结构，接触面包覆2毫米厚的丁腈橡胶垫层，既可以保证抓取纸箱类硬质包装物时不压损箱体边角，也能适配编织袋类软包装的形变贴合需求，避免抓取过程中物料滑落。夹持器的开合行程通过关节处的限位结构做了硬限位调整，最大开合距离适配400毫米宽度的标准包装箱，最小闭合位可以稳定抓取100毫米宽度的小型周转盒，夹持力通过气动回路的调压阀做区间控制，针对不同重量的物料可以在0.2-0.8MPa气压区间内调整，保证夹持力足够的同时不会夹损内装物。

　　配套的托盘结构采用模块化拼接设计，托盘台面设置了等间距的导向凸条，凸条间距和车间常用的滚筒输送线辊筒间距完全匹配，保证托盘在输送线上流转时不会出现卡滞、偏移的问题；托盘底部设置了标准的叉车进叉位，同时预留了机器人夹持器的避让槽，当机器人需要将整垛物料从托盘上转序时，夹爪可以直接伸入避让槽完成整层物料的托举抓取，不需要额外更换末端执行器。托盘的承载面做了磨砂防滑处理，静态承载能力可达500公斤，动态输送过程中承载300公斤物料时不会出现台面形变，完全满足单班次连续生产的物料周转需求。

　　从实际运行逻辑来看，这套设备的动作路径做了针对性优化，机器人从来料位抓取物料后，会沿着预设的圆弧轨迹移动到托盘堆叠位，路径上避开了输送线支架、护栏等固定障碍物，运行过程中的加速度曲线做了平滑处理，减少启停时的冲击晃动，保证物料在转运过程中不会出现偏移掉落。夹持器的动作和机器人臂的动作做了信号联锁，只有当夹爪完全闭合、压力传感器反馈夹持力达到设定阈值时，机械臂才会启动抬升动作；当物料放置到目标位、夹爪完全张开到安全位置时，机械臂才会启动返回动作，从逻辑上避免了误动作导致的物料掉落、设备碰撞风险。

　　在产线适配性上，这套机器人单元可以直接和前端的开箱机、封箱机、输送线做信号对接，不需要额外加装复杂的转换接口，IO端口预留了16路输入16路输出的冗余点位，后续如果需要增加视觉定位、物料检测等功能，可以直接接入传感器信号，不需要重新布设控制线路。日常维护层面，夹持器的铰接点都设置了直通式黄油嘴，不需要拆解结构就可以完成定期润滑，夹爪的接触橡胶垫采用快拆式固定结构，磨损后只需要拧下两颗固定螺丝就可以完成更换，单人次维护时间不超过10分钟，不会长时间占用产线生产时间。
