多色拼装木质手动轨道玩具小车结构

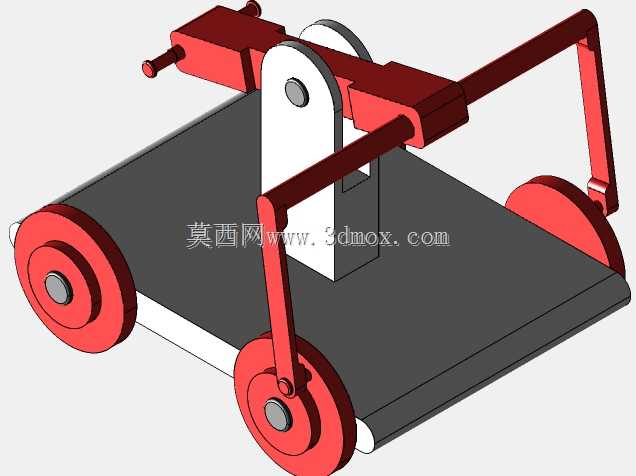

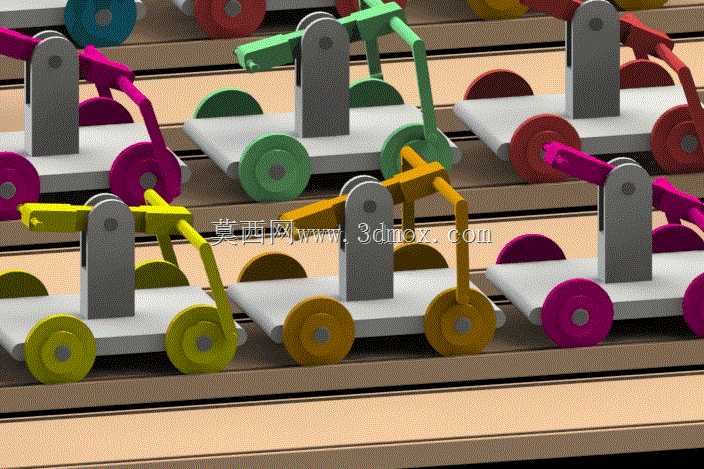

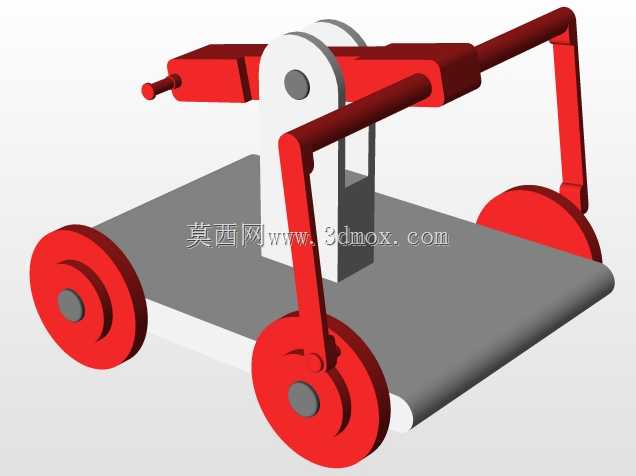

　　该手动轨道小车结构可应用于科教演示、益智玩具开发、基础运动机构教学等场景，作为曲柄滑块类运动的具象化载体，能够直观展示旋转运动转化为直线往复运动的完整过程，既可以作为中小学机械原理科普的展示教具，也可作为木质拼装玩具的量产参考结构，还能为小型手动输送机构的原理验证提供结构参照。整套结构以平板式车体为安装基底，车体采用对称式布局，底部两侧预留轮轴安装孔位，孔位同轴度公差控制在0.1mm以内，保证车轮转动时无卡滞、无偏摆；轮轴与车体孔位采用间隙配合，配合间隙控制在0.05-0.08mm之间，既满足转动灵活性要求，又避免轮轴窜动导致的运行偏移。车体上方的立板为核心运动构件的安装基座，立板与车体采用垂直插接配合，插接处设置定位凸台，

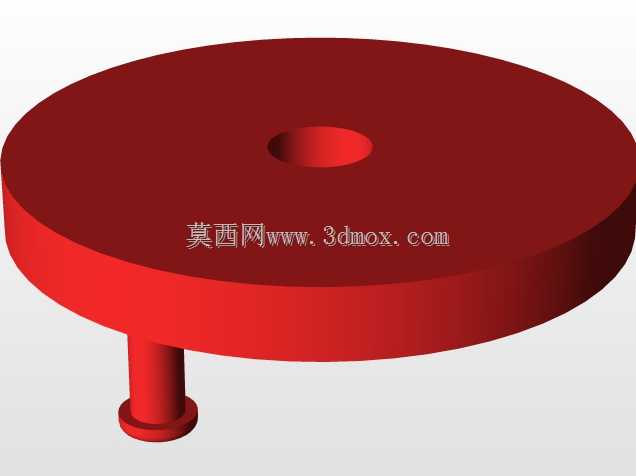

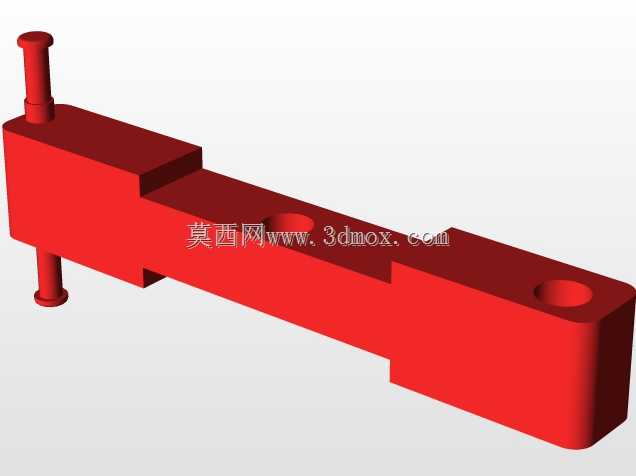

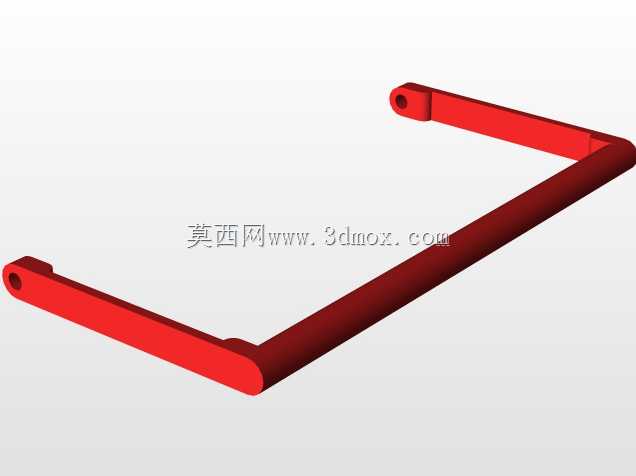

　　装配后无需额外紧固件即可保证立板与车体的垂直度，垂直度公差不大于0.05mm，为上部摇杆机构提供稳定的安装基准。上部的驱动摇杆与立板顶端的铰接孔采用销轴连接，摇杆可绕铰接点做定轴摆动，摇杆下端通过偏心销轴与车轮轮辐处的偏心孔连接，偏心孔距车轮中心的偏心距根据摇杆摆角需求设定，当手动推动车体沿轨道行进时，车轮转动带动偏心销轴做圆周运动，进而驱动摇杆绕立板顶端铰接点做规律往复摆动，整套运动无需额外动力输入，完全依靠车轮与轨道的摩擦力驱动机构动作。车轮采用分体式结构，轮缘与轮毂做同轴度设计，轮缘直径根据轨道槽宽设定，轮缘与轨道侧面预留0.2-0.3mm的间隙，保证小车在轨道上运行时不会出现卡轨或脱轨问题；不同配色的车轮与摇杆仅做外观区分，

　　核心安装尺寸完全统一，可实现同系列不同配色部件的通用互换，降低拼装类产品的配件管理难度。整套结构的安装边界以轨道宽度为核心约束，车体总宽度比轨道内宽大2mm，轮缘外侧间距比轨道内宽小1mm，保证车体在轨道内的横向窜动量控制在合理范围；车体总高度根据摇杆摆动的最大上极限位置设定，摇杆摆动到最高位置时，顶端距轨道面的高度预留足够安全间隙，避免运行中与周边构件发生干涉。从设计思路来看，该结构优先采用无紧固件的插接装配逻辑，所有构件均可通过平板切割加工成型，无需复杂的曲面加工或多轴联动工序，加工门槛低，适合木质、亚克力等板材的批量切割生产；机构运动副全部采用低副连接，运动过程中构件间为面接触，磨损量小，长期反复使用也不会出现明显的精度衰减。在实际应用中，若作为教具使用，可在摇杆顶端加装标记笔，通过小车沿轨道的行进，在纸面绘制出规律的运动轨迹，直观展示曲柄摇杆机构的运动输出特性；若作为玩具使用，可通过调整偏心距的大小改变摇杆的摆动幅度，匹配不同年龄段用户的操作与观察需求；若作为机构原理验证样件，可在铰接处加装微型传感器，采集运动过程中的摆角、转速等参数，为小型手动驱动机构的参数优化提供实测数据支撑。整套结构没有冗余构件，每个部件都同时承担结构支撑与运动传递的作用，车体既作为所有构件的安装载体，其底部的平面也可作为运动过程中的配重基准，保证小车运行时的重心始终落在轮距支撑范围内，不会出现侧翻问题；立板既作为摇杆的安装支座，其侧面也可作为标识粘贴位，

　　用于标注机构原理或拼装指引；车轮既承担行走支撑功能，其轮辐处的偏心结构同时作为曲柄构件，将动力输入与运动转换功能集成在单个部件上，最大程度精简了零件数量。在装配逻辑上，整套结构遵循从下到上的装配顺序，先将轮轴穿入车体底部的轮轴孔，再将车轮压装到轮轴两端，保证车轮与轮轴无相对转动，随后将立板插入车体的定位插槽，最后将摇杆通过销轴连接到立板顶端与车轮偏心孔处，整个装配过程无需专用工具，徒手即可完成，符合拼装类产品的易用性要求。针对不同的应用场景，可对构件尺寸做等比例缩放，缩放过程中需保持偏心距与轮径的比例不变，保证机构运动特性不发生改变；若需提升机构的运行顺滑度，可在轮轴与孔位的配合面、铰接销轴的接触面添加少量润滑脂，降低运动过程中的摩擦阻力，减少构件磨损。
