带轮驱动扭转锻造执行机构结构设计

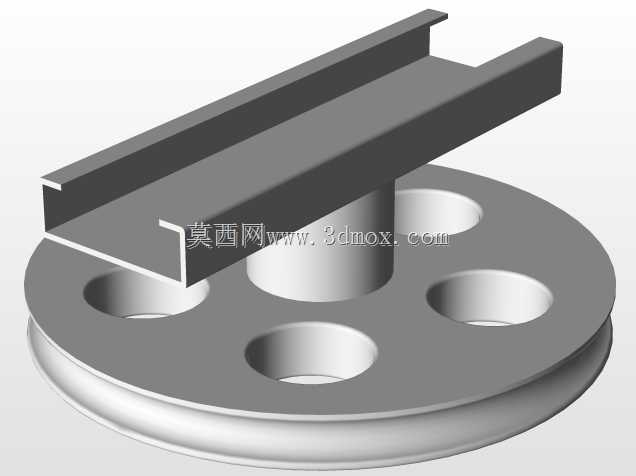

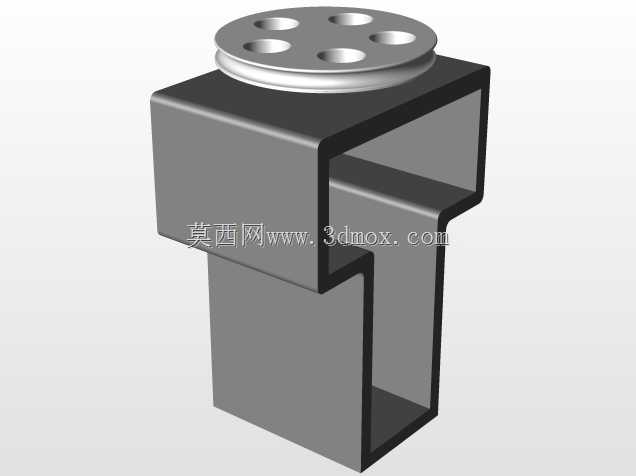

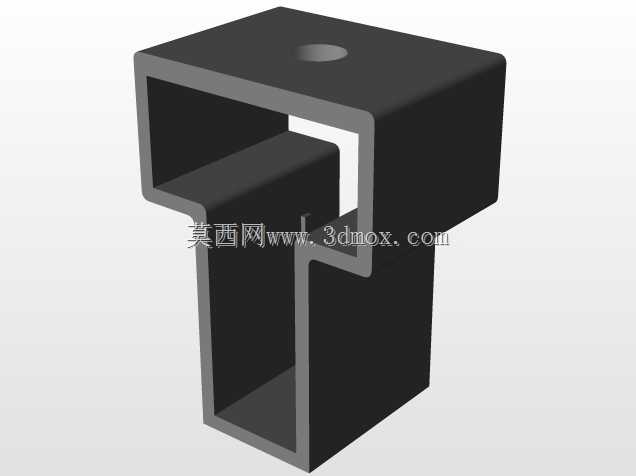

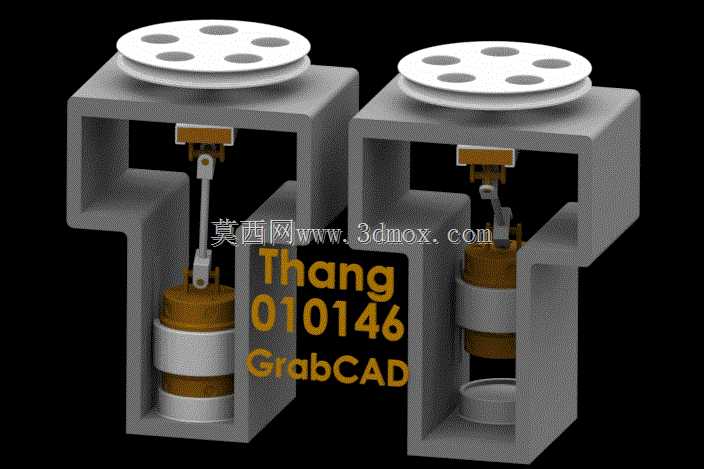

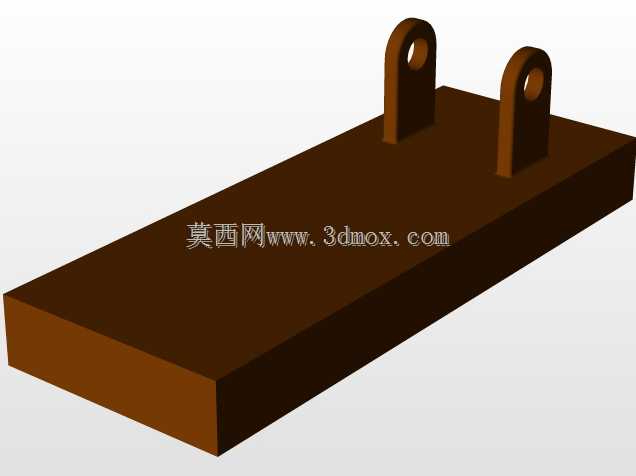

　　这套扭转执行结构主要面向小型锻件的周向扭转成形工序，常见于五金工具、异形紧固件的局部锻造成产线，可配套安装在小型模锻设备的工位侧方，完成锻件在锻压过程中的定角度扭转动作，替代传统人工夹持扭转的操作，降低高温作业环境下的操作风险，同时保证扭转角度的一致性，提升锻件成品的形位公差合格率。从结构布局来看，整套装置采用框架式承力壳体作为安装基体，壳体采用灰铸铁铸造后时效处理，加工出内部各组件的安装定位面，顶部预留带轮轴的轴承安装孔位，侧面预留执行端的工件装夹接口，底部设置与设备工作台连接的T型槽安装位，可直接固定在标准锻压设备的工作台面上，不需要额外制作过渡安装板，适配多数160吨及以下公称压力的模锻设备安装边界。顶部的带轮采用V带轮结构，

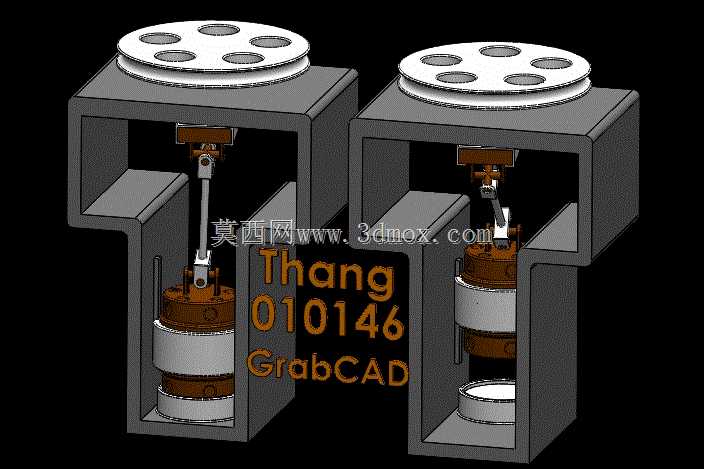

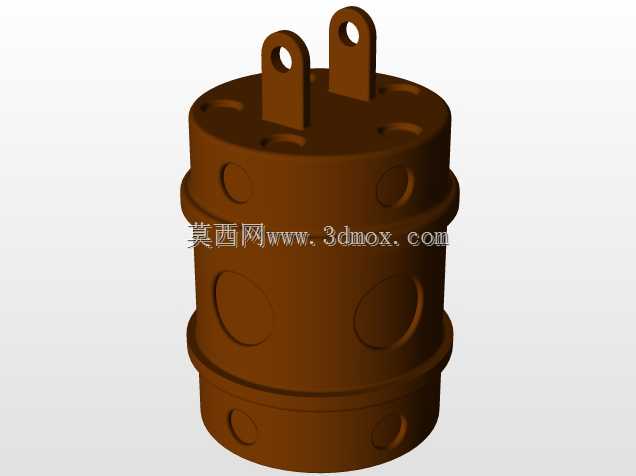

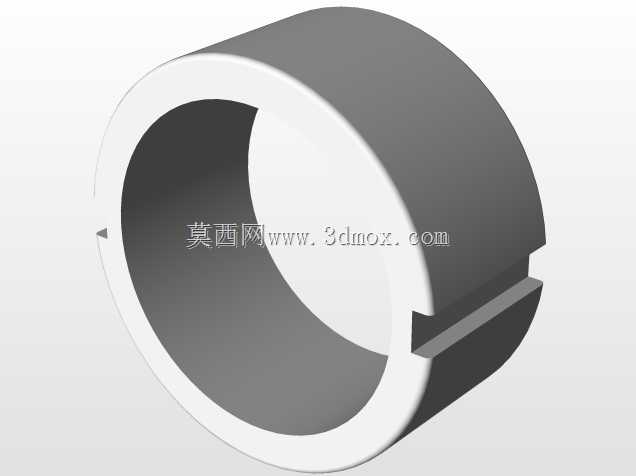

　　轮槽加工符合普通V带的国标尺寸，可直接与设备主传动系统的输出带轮通过V带连接，不需要额外增设独立驱动源，借助锻压设备的主轴动力同步运转，保证扭转动作与锻压冲程的时序匹配，避免额外驱动带来的时序错位问题。带轮轴下方连接曲柄连杆组件，曲柄的偏心距根据所需扭转角度换算确定，连杆两端采用自润滑轴承连接，减少高温环境下的润滑维护频次，连杆下端连接扭转执行轴，执行轴与壳体之间采用铜套导向，可承受扭转过程中的径向载荷与轴向冲击载荷，执行轴下端设置工件夹持接口，可根据不同规格的锻件更换对应的夹头，适配直径10mm至30mm范围内的棒料锻件扭转作业。整套结构的传动路径经过优化，带轮输入的旋转运动通过曲柄连杆转化为执行轴的往复扭转运动，

　　扭转角度可通过更换不同偏心距的曲柄进行调整，调整范围覆盖15度至90度，满足多数小型扭转锻件的工艺角度要求。壳体内部预留了足够的散热空间，靠近锻件工位的一侧设置隔热挡板，减少锻件高温辐射对内部连杆、轴承组件的热影响，延长易损件的使用寿命。在实际生产线应用中，这套机构可直接嵌入多工位模锻的工位布局中，当锻件完成前一工位的预锻后，由输送装置移送至扭转工位，机构在设备滑块下行的前半周期完成扭转动作，滑块下行至锻压位置时扭转动作已到位，不占用额外的工序节拍，单工位作业节拍可与整线6-8秒/件的生产节奏匹配。结构设计过程中充分考虑了锻压车间的恶劣工况，所有外露的连接部位均采用防尘密封结构，避免氧化皮、粉尘进入运动副造成磨损，

　　执行轴的表面做氮化处理，提升表面硬度与耐磨性能，夹持接口采用快换结构设计，更换夹头的时间不超过5分钟，减少生产线换产的停机时间。从安装尺寸来看，整套机构的横向占用宽度不超过300mm，纵向深度不超过250mm，顶部带轮的中心高距离安装基面为280mm，执行端的工作行程距离安装基面的高度范围为120mm至180mm，可适配多数小型模锻设备的工作台开口尺寸与模具安装空间，不需要对原有设备的结构进行大规模改造，安装时仅需要调整带轮的中心距保证V带的张紧度即可投入使用。在运动特性方面，曲柄连杆结构的运动速度呈现正弦变化规律，在扭转动作的起始与终止位置速度平缓，避免对高温锻件造成过大的冲击导致锻件变形超差，中间运动段速度较快，保证扭转动作在锻件温度处于锻造温度区间内快速完成，减少温降带来的成形阻力增大问题。
