这套机构组件主要面向机械设计技能考核的实操练习场景,也可作为基础机械原理教学的演示教具使用,覆盖从入门级结构认知到装配逻辑梳理的全流程训练需求。日常在机械类专业的课堂教学、职业技能等级认定的备考练习中,这类结构能帮助学习者快速建立平面连杆机构的运动逻辑认知,理解回转运动与往复直线运动的转换过程,不需要依托复杂的工业设备台架,仅通过桌面级的装配与运动模拟就能完成核心原理的验证。

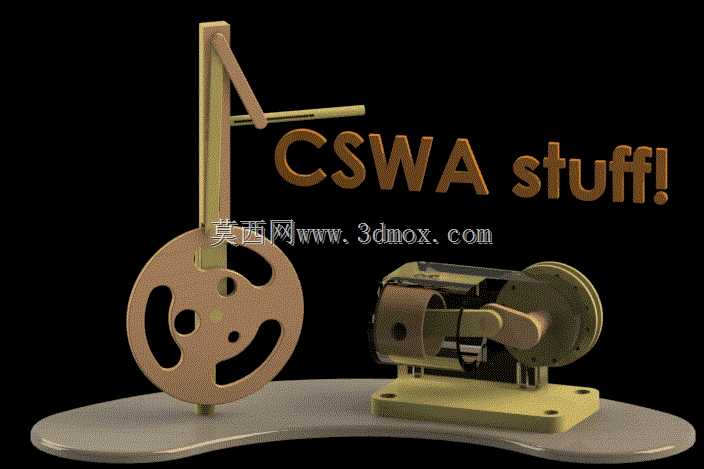

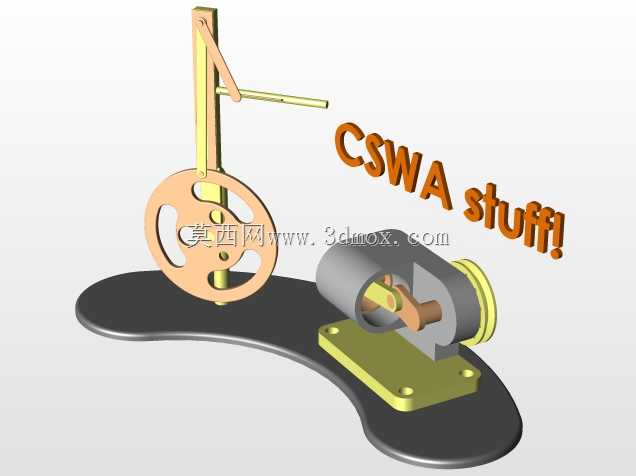

从功能特性来看,组件包含两套典型的连杆传动结构,其一为带异形槽轮的立式曲柄摆杆机构,槽轮上开设的多组异形减重孔并非仅为视觉效果,实际是通过非均匀质量分布调整机构动平衡,降低高速摆动过程中的惯性冲击,摆杆与槽轮的铰接点位置经过反复校核,能保证摆杆的行程角控制在合理区间,避免出现运动死点;另一组为卧式曲柄滑块结构,模拟了小型往复式动力单元的核心传动逻辑,曲柄盘与滑块的连接采用了偏心销设计,偏心距直接决定滑块的往复行程,可通过更换不同偏心距的销钉调整行程参数,适配不同的演示需求。两套机构均采用模块化设计,所有铰接位置的轴孔配合公差按照间隙配合取值,既保证运动过程无卡滞,也不会因间隙过大出现运动窜动,模拟真实工业设备的装配精度要求。
设计思路上完全贴合基础技能考核的考察重点,没有加入复杂的曲面造型与特殊工艺结构,所有特征均采用拉伸、旋转、切除等基础建模命令生成,能帮助练习者熟悉从草图绘制到特征生成、再到装配约束添加的全流程操作。建模过程中特意保留了关键尺寸的设计基准,比如槽轮的回转中心、曲柄的偏心距、摆杆的铰接点位置都设置了明确的参考基准面,练习者可直接通过基准参考完成尺寸链的校核,理解机械设计中基准重合原则的实际应用。结构上没有冗余的装饰性特征,每一处几何形状都服务于运动功能实现,比如槽轮边缘的弧形缺口是为了避让摆杆摆动过程中的运动轨迹,卧式机构的底座安装孔采用长圆孔设计,允许一定范围内的安装位置调整,降低装配对位的难度。
安装边界方面,两套机构均可独立固定在水平工作台面上,立式机构的底座为圆形平板结构,底部预留三个均布的M4螺纹安装孔,安装孔中心距为65mm,整体直立高度不超过180mm,旋转部件的最大回转半径为70mm,安装时需在周边预留不小于20mm的安全间隙,避免运动过程中与周边物体发生干涉;卧式机构的底座为矩形平板结构,四个角位置预留M3沉头安装孔,孔位横向间距为90mm、纵向间距为40mm,整体长度不超过120mm,滑块往复运动的最大行程为35mm,安装时需在滑块运动方向预留不小于10mm的余量,保证滑块运动到极限位置时不会超出底座范围。所有铰接轴的端部都设计了限位挡圈槽,装配时可通过标准轴用挡圈完成轴向定位,不需要额外设计定制化的紧固件,降低练习过程中的配件准备难度。
在实际教学与练习场景中,这套组件还可用于运动仿真的基础训练,练习者可通过添加旋转马达驱动曲柄回转,观察不同转速下的机构运动状态,验证急回特性、死点位置等理论知识点,也可通过修改关键尺寸参数,观察参数变化对机构运动轨迹、行程、传动角的影响,把抽象的机械原理公式转化为直观的运动效果。相较于复杂的工业级设备模型,这套简化的练习组件剔除了无关的工艺细节,将核心的传动逻辑完全暴露出来,能让初学者快速抓住连杆机构的设计核心,避免被复杂的辅助结构分散注意力,同时装配逻辑完全遵循真实工业设备的装配流程,从基座固定到传动构件安装,再到铰接件定位、紧固件锁紧的步骤与实际生产中的装配流程一致,能帮助练习者建立规范的装配思维。
