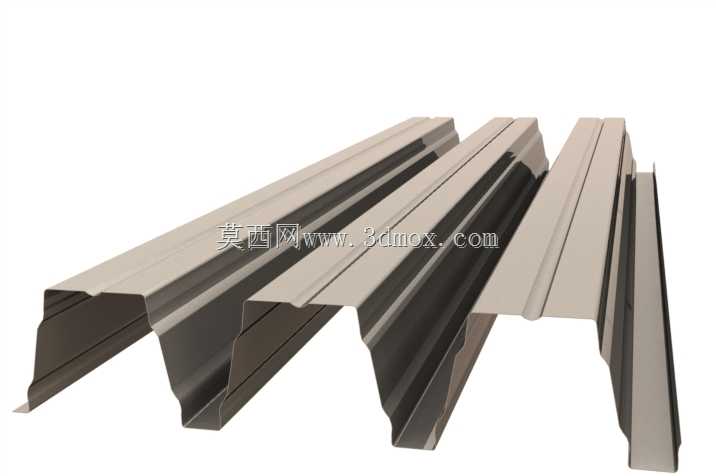

建筑用压型屋面板截面构造三维设计

　　该压型屋面板的截面构造设计，核心服务于工业与民用建筑的屋面围护场景，在大跨度厂房、仓储库房、临时装配式建筑的屋面系统中应用广泛，作为屋面受力与围护一体化的构件，既承担屋面活荷载、风荷载、雪荷载的传递作用，也直接实现屋面的防水、排水、围护分隔功能。从截面构型来看，采用多波峰连续冷弯成型的结构，波峰与波谷的高差经过受力验算确定，能够在板材厚度较薄的前提下，大幅提升截面的惯性矩与抗弯刚度，相比同厚度的平钢板，竖向承载能力提升数倍，可有效降低屋面系统的自重，减少下部承重结构的荷载负担。波谷的走向沿屋面排水坡度方向布置，连续的凹槽结构可形成顺畅的排水通道，避免屋面积水，波峰的翻边构造经过多次弯折成型，相邻板材搭接时可形成咬合式的密封边界，

　　配合密封胶条使用时，能够阻断雨水的渗漏路径，无需额外设置大量防水卷材即可满足常规建筑的屋面防水要求。设计过程中，截面的弯折半径严格匹配冷弯冲压工艺的加工极限，避免弯折处出现应力集中导致的板材开裂，每个弯折段的直线段长度预留了足够的安装搭接余量，相邻板材横向搭接时，波峰侧边的卡扣结构可实现快速定位咬合，无需额外钻孔打钉即可完成临时固定，后续固定件隐藏在波谷内侧，避免固定件穿透板面带来的渗漏隐患。从安装边界来看，板材的有效覆盖宽度经过模数化设计，可匹配常用的屋面檩条间距，波谷位置对应檩条的安装点位，固定件穿过波谷与下部檩条连接，固定点位的间距经过风荷载验算确定，可抵御不同地区的风吸作用，避免板材在强风下被掀脱。

　　板材的纵向长度可根据建筑屋面的坡长灵活裁切，端部的弯折构造可与屋脊盖板、檐口收边构件实现无缝衔接，在檐口位置波谷的延伸段可直接将雨水导入檐沟，无需额外设置排水天沟附件。在实际工程应用中，该类压型屋面板可根据使用需求在板材内侧复合保温隔热层，形成保温承重一体化的屋面板材，满足节能建筑的热工要求，截面的空腔结构也可提升屋面的隔声性能，降低降雨时的室内噪音。设计时充分考虑了板材的堆叠运输特性，同型号的板材可相互嵌套堆叠，大幅减少运输过程中的占用空间，降低运输成本，安装过程中无需大型吊装设备，人工配合简单提升工具即可完成铺设，施工效率远高于传统的混凝土屋面。截面的每个转角位置都做了微小的圆弧过渡，既避免加工过程中的应力开裂，也能减少安装过程中尖锐边角对施工人员的划伤风险，板材表面的平整度控制在合理公差范围内，铺设完成后整体屋面线条顺直，兼具结构实用性与外观整洁性。
