波动旋转运动Coulisse槽轮传动机构

　　这套槽轮式波动旋转传动机构，核心功能是实现输入轴匀速转动到输出端周期性波动转速的转换，在轻工送料、纺织排线、间歇包装进给这类需要非匀速周期运动的生产场景中，能省去复杂的电控调速环节，纯机械结构即可匹配工位动作的节拍需求。整套机构的安装基准为一体式铣削成型的矩形金属底座，底座上预留四个沉头安装孔，孔位沿底座长边对称分布，安装时可直接通过内六角螺栓固定在设备台架的安装面上，底座总长度控制在320mm区间，宽度110mm，整体安装高度不超过180mm，不会占用过多设备内部的排布空间，适配多数中小型自动化设备的内部安装边界。

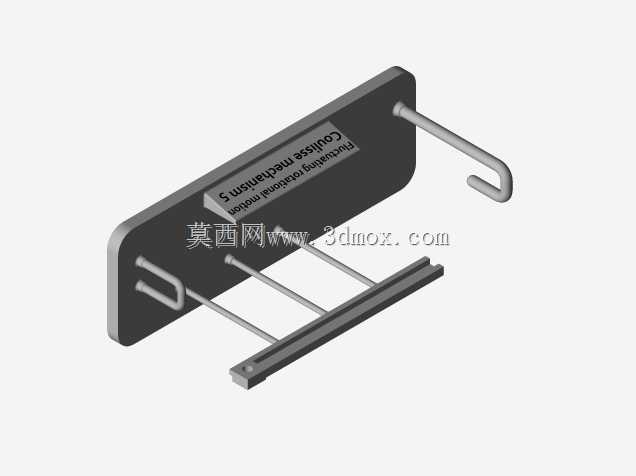

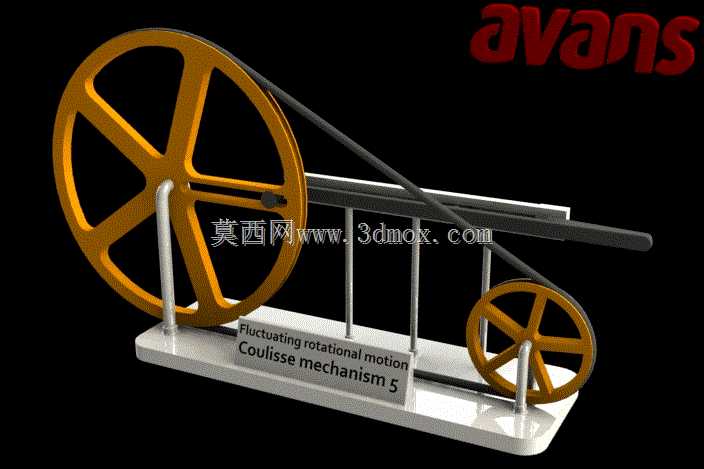

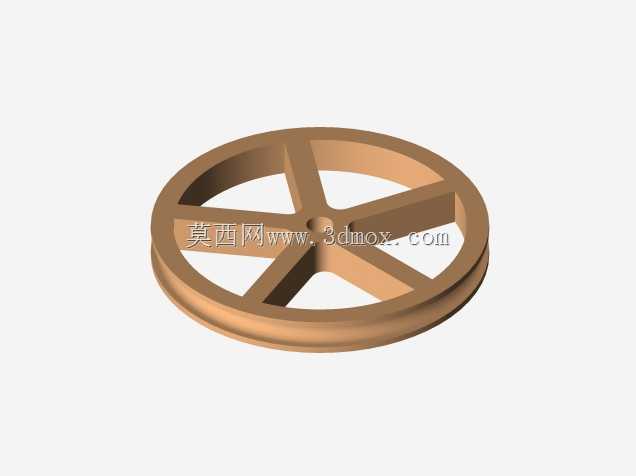

　　从结构设计逻辑来看，这套机构没有采用复杂的异形凸轮加工方案，而是通过双带轮加滑动导杆的组合实现运动转换：输入端大带轮通过平键与固定在底座上的转轴连接，带轮轮辐采用六辐条对称结构，既保证轮体转动时的动平衡精度，又能在满足结构强度的前提下降低整体自重，减少转动惯量带来的启停冲击。大带轮的轮缘处加工有标准圆弧槽，适配截面直径6mm的圆形传动带，传动带另一端嵌套在小带轮的轮槽内，小带轮的转轴并非固定在底座的长圆孔内，而是与滑动导杆上的滑块组件刚性连接。滑动导杆沿底座长度方向平行布置，通过三根垂直固定在底座上的光轴支撑定位，光轴与导杆之间加装自润滑铜套，避免长期往复滑动出现卡滞磨损。

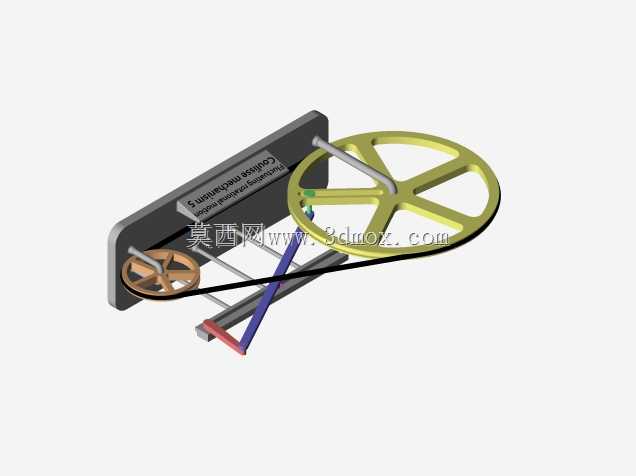

　　实际运行过程中，当大带轮随输入动力匀速转动时，传动带的张紧段会随带轮转动角度变化持续改变施力方向，推动小带轮连同滑块沿导杆做往复直线运动，同时小带轮自身会在传动带的摩擦力驱动下产生周期性的转速波动——当传动带与小带轮的包角达到最大值时，小带轮输出转速达到峰值，当包角随大带轮转动逐步减小时，小带轮转速同步降低，最终输出端就能获得连续的、按正弦规律波动的旋转运动，完全匹配需要周期性变速送进的生产工序需求。设计时特意将导杆的支撑光轴高度设置为带轮中心高的1.2倍，避免传动带在运动过程中与导杆本体发生剐蹭，同时传动带的初始张紧度可通过调整小带轮转轴在滑块上的安装位置进行微调，无需额外加装张紧轮，进一步简化了结构组成。

　　从应用适配性来看，这套机构可直接替换部分小型设备上的凸轮变速组件，相比异形凸轮需要定制加工轮廓的高成本，这套机构的所有组成零件均为通用机械加工件，带轮、光轴、导杆都可采用标准型材加工，后期维护更换配件的成本更低，且纯机械结构的运行稳定性更高，不会出现电控调速受电磁干扰出现节拍错乱的问题。安装时需要注意保证大带轮与小带轮的轮槽处于同一平面，平面度误差控制在0.2mm以内，避免传动带运行时出现跑偏脱槽的问题，底座安装面的平面度需要达到IT9级精度，防止机构固定后出现导杆倾斜，导致滑块滑动卡滞。整套机构的运动部件全部做了倒角去毛刺处理，带轮轮缘做了氧化发黑防锈处理，导杆表面做了硬铬镀层，耐磨性能可满足长期连续运行的工况需求，在每分钟60-120转的输入转速区间内，机构运行噪音低于55分贝，不会对生产车间的声环境造成额外负担。
