这套自动摇杆结构,最初的应用场景脱胎于酒吧吧台的趣味陈设,本质是一套经过外观美化的平面连杆运动机构,核心功能是通过连续回转输入,带动摇杆端实现预设轨迹的往复摆动,既可以作为机械原理的具象演示载体,也能作为具备动态效果的工艺陈设放置在展示空间。从实际用途来看,这类结构并非直接用于工业生产设备的传动链路,更多是承担机械美学展示、机构运动原理科普的作用,也有不少机械爱好者会将其缩小比例制作成桌面动态摆件,通过手动输入或者微型电机驱动,直观展现连杆机构的运动逻辑,帮助初学者理解低副机构的运动传递规律。

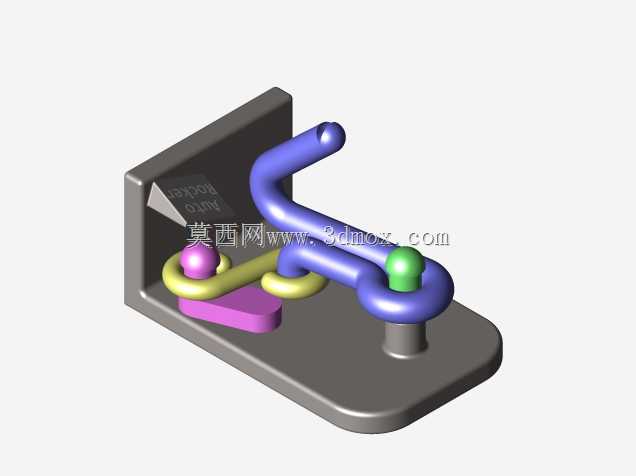

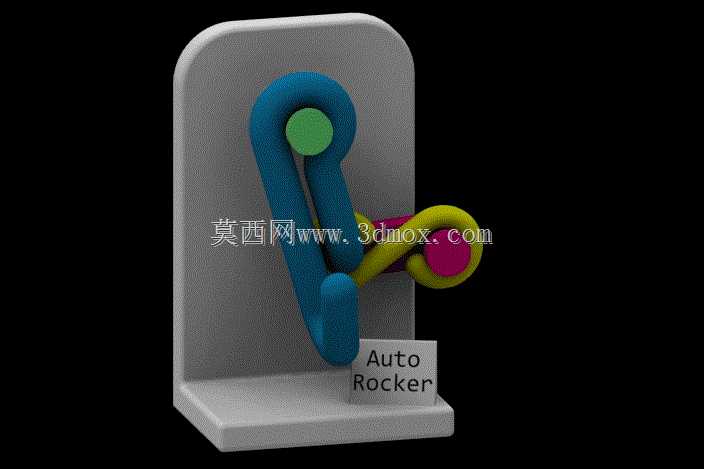

从功能特性上看,这套结构的核心是曲柄摇杆机构的变形设计,主动曲柄做整周回转运动时,通过中间连杆的约束,带动末端摇杆在设定的角度范围内做往复摆动,整套运动副均采用转动副连接,运动过程中无高副接触,传动过程的冲击载荷小,运行平稳,只要各连杆的长度参数匹配合理,就能实现无卡滞的连续循环运动。结构中不同色彩的构件分别对应不同的运动单元,蓝色构件为从动摇杆主体,绿色轴套是摇杆的固定回转支点,黄色构件为中间传动连杆,洋红色部分为主动曲柄的回转端,各构件之间通过销轴连接,装配后各转动副预留合理的配合间隙,既不会出现运动干涉,也不会因为间隙过大导致运动轨迹偏移。
设计思路上,这套结构没有采用工业摇杆的裸露金属质感设计,而是做了圆润化的外观处理,所有构件的棱边都做了倒圆角过渡,避免尖锐边角带来的磕碰风险,适配陈设类产品的使用场景。底座部分采用一体化的L型支撑结构,后方的立板用于安装摇杆的固定支点,前方的平台用于承载整套运动机构,同时预留了标识铭牌的安装位置,整体重心落在底座支撑面的中心区域,即使机构高速运转,也不会出现倾覆问题。构件的截面采用等厚度设计,适合通过3D打印或者数控铣削的方式加工,加工难度低,普通的工程塑料或者轻质铝材都能满足使用强度要求,不需要采用高强度合金材料,大幅降低了制作成本。
从安装边界与尺寸逻辑来看,整套结构的安装基准是底座的下平面,放置时需要保证底座与支撑面完全贴合,避免因为支撑面倾斜导致运动副出现偏载,加速销轴的磨损。固定摇杆支点的安装孔位与主动曲柄的安装孔位的中心距是整套结构的核心安装尺寸,这个尺寸直接决定了摇杆的摆动角度与运动轨迹,加工时需要严格控制孔位的位置公差,两孔的平行度误差需要控制在0.1mm以内,否则会出现连杆运动卡滞的问题。各连杆的长度参数是按照曲柄存在条件设计的,最短杆长度与最长杆长度之和小于其余两杆长度之和,保证主动曲柄能够实现整周回转,不会出现死点位置,不需要额外添加飞轮结构就能顺利通过运动临界点。
在实际装配过程中,各转动副的销轴需要采用间隙配合,配合公差选H8/f7即可,既保证转动灵活,又不会出现过大的窜动量。如果要加装驱动单元,只需要在主动曲柄的转轴端连接微型减速电机,电机的转速控制在30-60转每分钟,就能呈现出舒缓的动态摆动效果,不会因为转速过快导致构件出现晃动。整套结构没有复杂的曲面特征,所有特征都是拉伸、倒圆角等基础建模特征,建模过程中只需要先绘制各构件的平面草图,定义好各转动副的中心位置,添加长度约束与几何约束,就能快速完成各零件的建模,后续装配时通过同轴、重合等基础配合约束,就能完成整套机构的装配,添加旋转马达后就能直接进行运动仿真,验证运动轨迹是否符合设计预期,检查是否存在运动干涉问题。
