齿轮连杆组合运动学演示教具结构

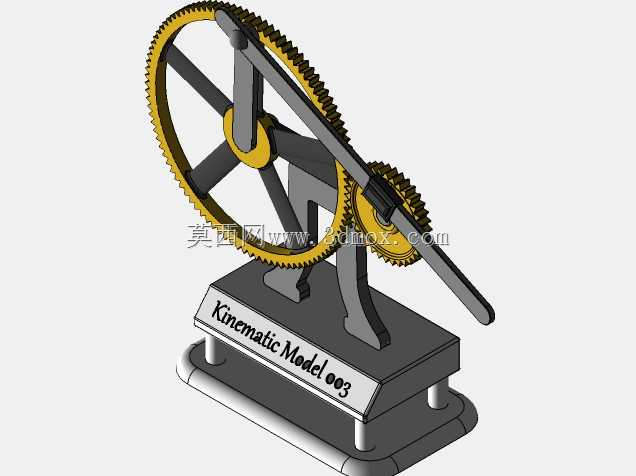

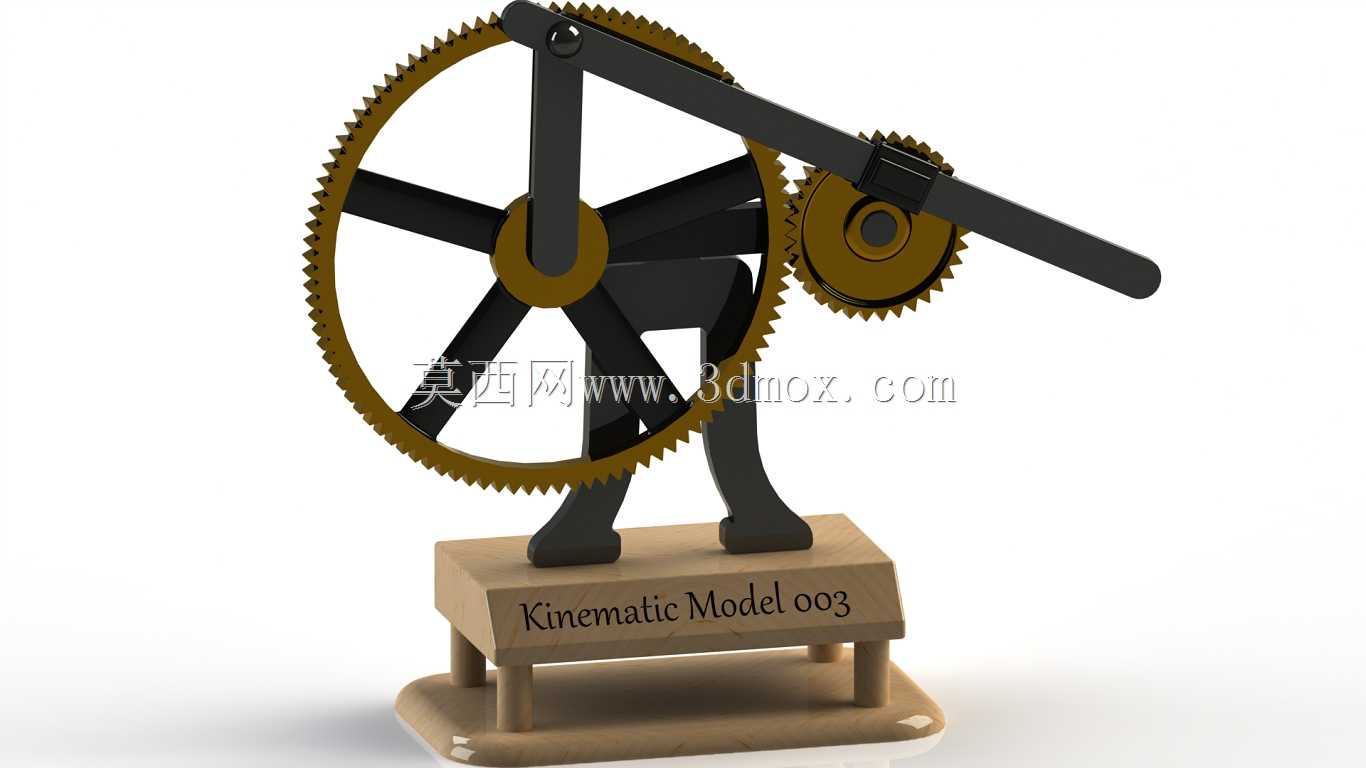

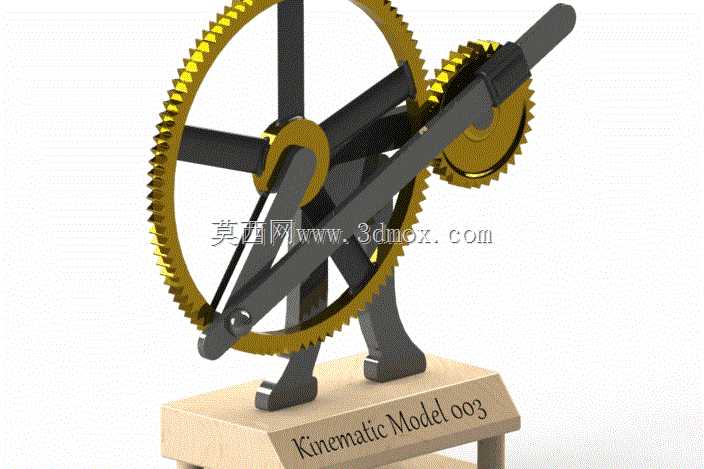

　　这套齿轮连杆组合的运动结构，核心应用场景覆盖机械原理教学演示、机构运动逻辑验证两大方向，日常在高校机械专业课堂、职业院校实训工位、机械科普展陈场景中都能见到同类结构的身影，主要作用是把抽象的齿轮啮合传动规律、连杆往复摆动逻辑转化为肉眼可直接观察的实体运动，帮学习者快速理解平面机构的自由度约束、传动比匹配、运动干涉排查这些核心知识点，也能作为非标自动化设备前期机构方案验证的缩比样件，提前排查运动路径上的结构冲突。从功能特性来看，这套结构采用大直径内齿圈与小直径外齿轮啮合的传动方案，搭配跨接在齿圈中心与小齿轮轴端的长连杆，当输入端给小齿轮施加旋转动力时，小齿轮会沿着内齿圈的齿廓做行星运动，同时带动铰接的连杆完成特定轨迹的往复摆动，

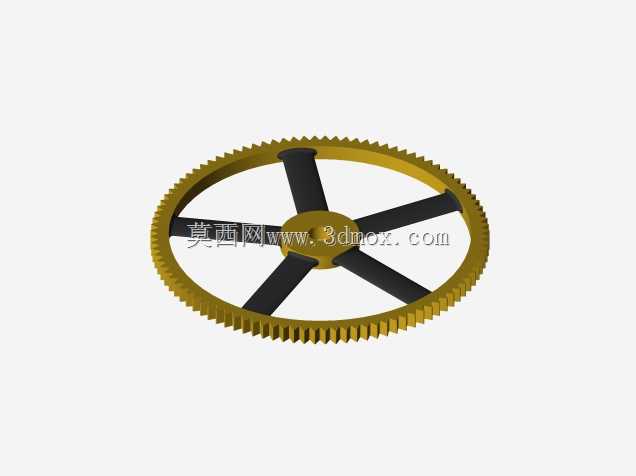

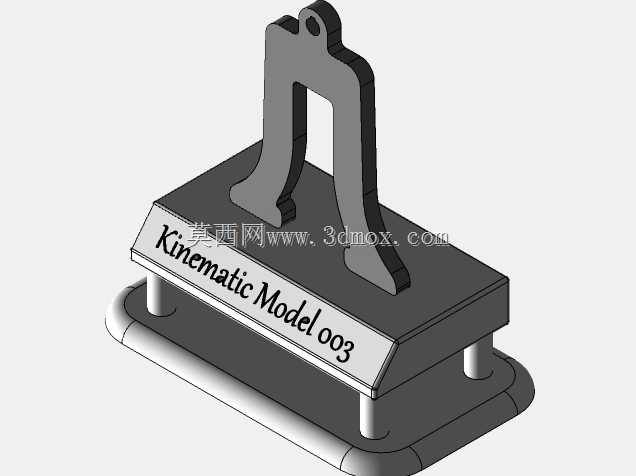

　　整套运动过程没有冗余的传动环节，动力传递路径清晰，齿圈与小齿轮的模数、压力角完全匹配，啮合侧隙控制在合理区间，运动过程中不会出现卡滞、跳齿的问题，支架部分采用对称式支撑脚设计，直接固定在木质基座上，不需要额外的安装固定件就能保证整机运行时的稳定性，不会因为运动过程中的偏载出现倾覆、晃动的问题。设计思路上，这套结构优先保证运动逻辑的直观可视性，所有传动部件都没有做外罩遮挡，齿轮、连杆、铰接轴的运动状态完全外露，观察者可以从任意角度看到每个零件的运动过程，齿圈采用辐条式支撑结构，既减轻了齿圈自身的重量，降低运动过程中的转动惯量，也不会遮挡内部连杆的运动轨迹，连杆上的铰接点位置经过反复调整，保证小齿轮沿内齿圈运行整周的过程中，

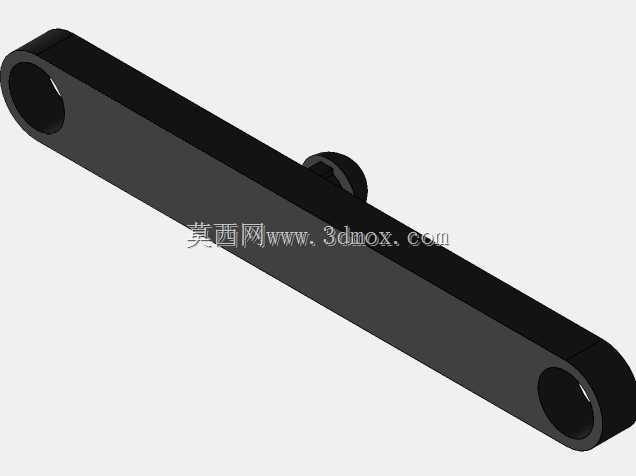

　　连杆不会和齿圈辐条、支撑支架发生运动干涉，铰接位置采用间隙配合的轴孔连接，既保证连杆可以灵活摆动，也不会因为间隙过大出现运动窜动，影响演示精度。从安装边界与尺寸适配来看，整套结构的基座为带斜面的长方体木质底座，支撑脚的安装孔位完全落在基座平面范围内，不需要额外拓展安装空间，齿圈的最大外径是整套结构的横向尺寸边界，小齿轮运行到最远端时的轴端位置是纵向尺寸边界，整体占用的台面空间很小，普通的实训课桌、展陈台都能轻松放置，输入端可以搭配手动摇柄也可以连接小型减速电机，手动演示时不需要太大的转动力矩，单根手指就能拨动小齿轮完成整周运动，连接电机做自动循环演示时，只需要匹配小功率的低速电机就能满足运行需求，不需要额外加装减速机构。

　　在实际教学应用中，这套结构可以直观演示行星齿轮传动的运动特点，对比定轴齿轮传动与行星齿轮传动的差异，也能用来讲解连杆机构的轨迹生成原理，帮助学习者理解铰接点位置变化对连杆运动轨迹的影响，在非标机构设计前期，也可以参照这套结构的啮合参数、连杆铰接点位置，调整尺寸比例后应用到需要特定往复摆动轨迹的自动化设备中，比如小型物料推送机构、工位摆动换位机构，只需要根据实际负载重新核算齿轮强度、连杆刚度，调整齿圈与小齿轮的模数、连杆的截面尺寸就能直接复用核心运动逻辑，不需要从零开始做机构运动仿真验证，能大幅缩短前期方案设计的周期。结构的零件加工难度很低，齿轮部分可以采用常见的工程塑料或者铝合金加工，连杆和支架采用普通碳钢切割加工即可，木质基座只需要做简单的铣削、倒角处理就能使用，整体制造成本很低，适合批量制作作为教学教具使用，装配过程也不需要复杂的专用工装，只需要按照铰接顺序依次装配齿轮、连杆、支撑脚，调整好啮合侧隙就能完成组装，后期维护也很简单，只需要定期在齿轮啮合面、铰接轴位置添加少量润滑脂，就能保证长期运行无卡滞。
