马里奥主题凸轮从动件互动玩具结构

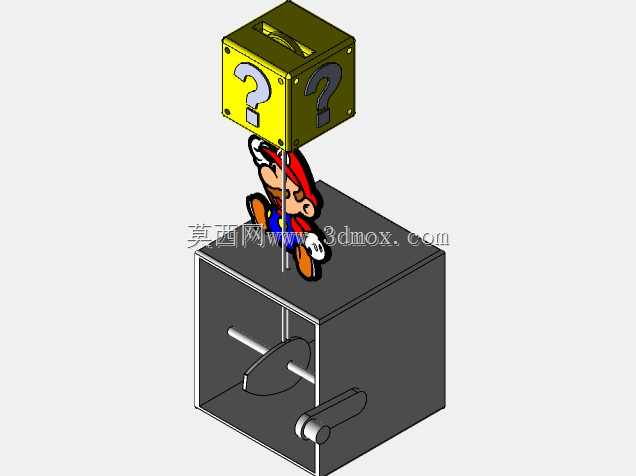

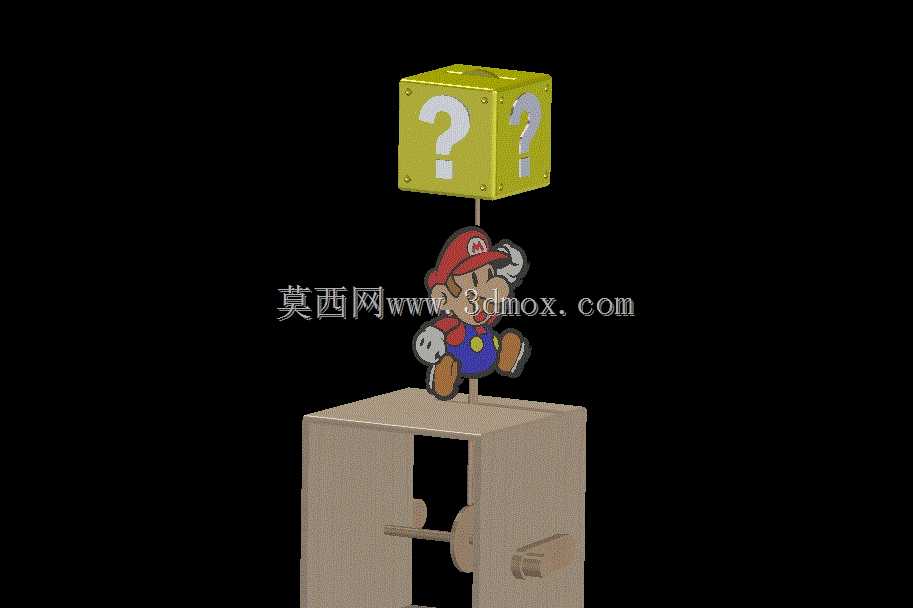

　　这套凸轮从动件结构的核心应用场景聚焦于桌面创意机械玩具、科普教具领域，可直观展示凸轮机构的运动转换逻辑，将手柄输入的旋转运动转化为马里奥人偶的上下往复顶升动作，配合顶部的问号方块，还原经典IP的互动场景。从功能特性来看，整套机构采用纯机械传动，无需额外电控部件，手动转动侧面伸出的驱动轴即可实现整套动作循环，运动过程中马里奥人偶沿垂直导杆做直线升降，顶部问号方块随人偶顶升产生同步的小幅振动反馈，模拟游戏中顶出道具的交互感。设计思路上，首先确定核心运动需求：将连续旋转输入转化为特定行程的垂直往复输出，因此选用盘形凸轮作为核心传动件，凸轮轮廓曲线经过反复拟合，保证人偶上升过程平稳无卡滞，下降阶段依靠人偶与方块组件的自重完成复位，

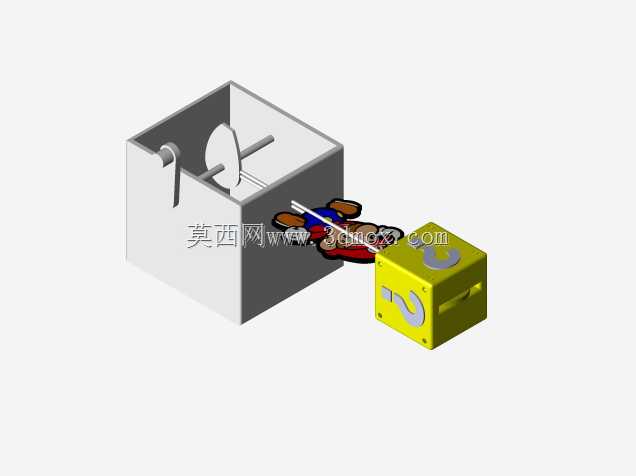

　　无需额外添加复位弹簧，简化整体装配结构。底座采用盒式框架结构，既作为凸轮、转轴等传动部件的安装载体，也起到配重作用，避免操作过程中整体结构发生滑移；驱动轴从底座侧面开孔伸出，轴端做滚花处理，增大手动转动时的摩擦力，操作手感更顺滑。安装边界方面，整套结构的底座为正方形立方体框架，垂直方向总高度由底座高度、人偶升降行程、顶部方块安装高度共同决定，导杆垂直固定在底座顶面中心位置，贯穿马里奥人偶的中心导向孔与顶部问号方块的底部定位孔，保证运动过程中无径向偏摆；凸轮组件安装在底座内部的转轴上，凸轮与从动顶杆的接触端面做圆弧倒角处理，减少运动过程中的摩擦损耗，长期运转也不会出现明显的磨损卡顿。从实际装配角度考量，

　　所有部件的配合公差均按小间隙配合设计，木质结构件的拼接处采用定位槽限位，无需粘接即可完成组装，方便拆解演示内部传动逻辑；凸轮轮廓的升程段对应人偶顶起方块的动作段，远休止段设计为微小角度的圆弧，保证人偶顶起方块后有短暂的停留间隙，更贴合游戏里的交互反馈，回程段采用等速下降曲线，避免人偶下落速度过快产生冲击。这套结构除了作为创意玩具使用，也可作为机械原理入门的教学演示件，直观展示凸轮机构的升程、休止、回程三个运动阶段，相比传统的教学教具，结合经典IP形象更能提升学习者的兴趣，所有外露部件均做圆角处理，没有尖锐棱角，日常把玩也不会出现划伤风险。传动部件全部内置在底座腔体内部，既避免灰尘落入传动副影响运转顺畅度，

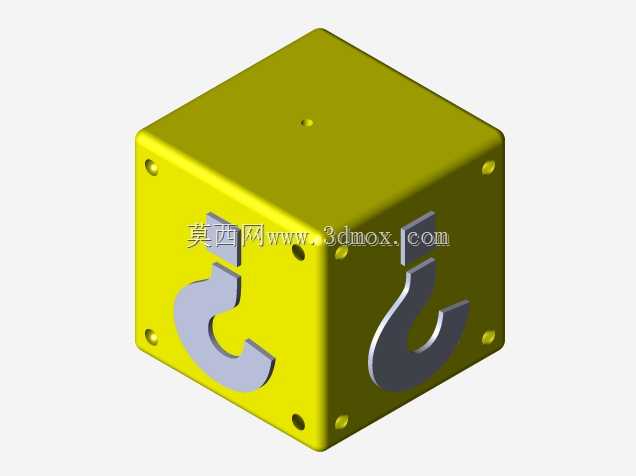

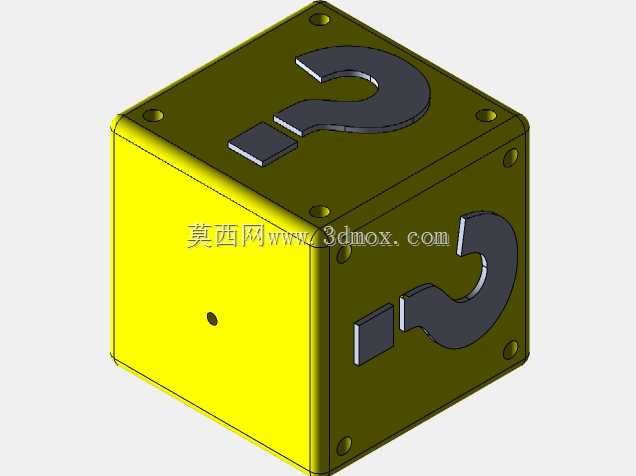

　　也能防止操作时手指卷入转动部件，使用安全性更有保障。顶部问号方块采用空心薄壁结构，降低自身重量，减少凸轮顶升时的负载，让人偶的升降动作更轻盈，方块与导杆的配合处预留足够间隙，升降过程中不会出现卡滞，方块底部与人偶顶部的接触位置设置软质缓冲垫，降低顶升接触时的碰撞异响，让整套机构运转时的噪音控制在极低水平。
