环形曲柄滑块运动教学演示机构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:479226

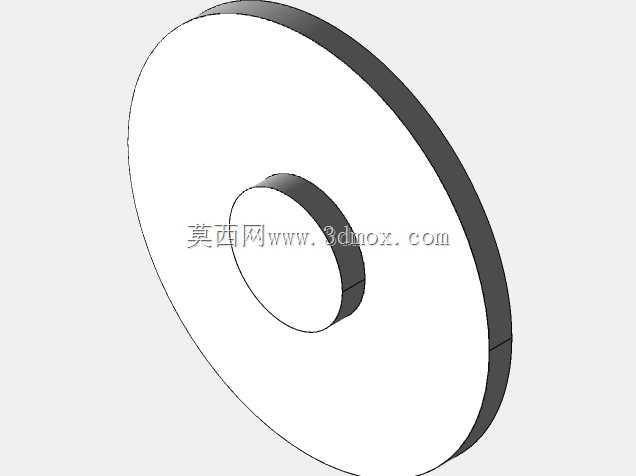

  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构
  • 环形曲柄滑块运动教学演示机构

  这套环形曲柄滑块机构,核心应用场景集中在高校机械原理教学、职业院校实训教具开发,以及小型趣味动态装置的结构设计参考领域,区别于常规直线往复式曲柄滑块结构,它将滑块的运动轨迹从直线拓展为固定曲率的环形弧面,能直观演示曲柄长度、连杆铰接点位置与从动件运动轨迹的对应关系,帮学习者跳出常规直动滑块的认知局限,理解平面连杆机构的轨迹生成逻辑。从实际用途来看,它既可以作为运动学课程的具象演示载体,让抽象的连杆运动方程、急回特性、死点位置这些知识点通过可动的实体结构直观呈现,也能为文创类动态摆件、小型交互式展陈装置的结构设计提供参考,部分轻载输送线的弧形工位推送结构,也能从这套机构的铰接布局、运动间隙控制逻辑中提取可复用的设计思路。

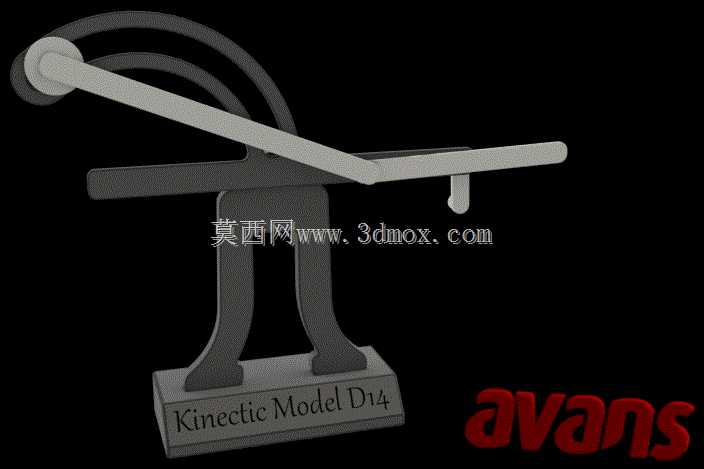

  从功能特性上看,这套机构的核心运动逻辑是曲柄做整周回转运动,通过长连杆带动铰接在环形弧形导轨上的滑块做沿弧面的往复摆动,区别于常规滑块的直线移动副,这里的移动副配合面是等曲率的弧形面,滑块上的铰接点与连杆端部的铰接轴采用小间隙配合,保证运动过程中无卡滞,同时底座采用一体化支撑结构,两个立式支撑臂直接承接环形导轨的两端载荷,不需要额外的紧固件连接导轨与支撑臂,减少了装配累积误差对运动流畅度的影响。机构的运动输入点在曲柄端部的铰接轴,可通过手动拨动或者外接微型减速电机驱动,当曲柄整周转动时,连杆带动滑块沿环形导轨做定弧长的往复摆动,整个运动过程中连杆的摆角范围、滑块的行程长度完全由曲柄回转半径、连杆有效长度、环形导轨的曲率半径三个参数共同决定,设计阶段可通过调整这三个参数匹配不同的摆动行程需求。

  设计思路上,这套机构优先保证运动演示的直观性,所有运动构件都没有做多余的包覆遮挡,曲柄、连杆、弧形滑块、支撑底座的结构轮廓完全外露,观察者可以清晰看到每个铰接点的相对运动关系。支撑结构采用对称式双立臂设计,环形导轨的两端分别固定在两个立臂的顶端,保证导轨受力均匀,不会因为单侧受力产生形变导致滑块卡滞;底座做了加厚的平面结构,放置在平面上时具备足够的稳定性,驱动过程中不会出现倾覆问题。铰接点的设计全部采用销轴式转动副,没有采用复杂的轴承结构,一方面是因为这类演示机构的载荷极低,销轴配合的耐磨性能完全满足长期反复演示的需求,另一方面也简化了加工与装配流程,降低教具的制造成本。滑块与环形导轨的配合面采用等截面设计,滑块的内弧面与导轨的外弧面曲率完全一致,配合间隙控制在0.1mm到0.2mm之间,既保证滑动过程无明显旷量,也不会因为间隙过小导致加工精度要求过高、装配后出现卡滞问题。

  从外形尺寸与安装边界来看,这套机构的整体占位为矩形空间,底座的长宽尺寸决定了安装时需要的最小平面支撑面积,两个立臂的高度决定了机构的整体竖向高度,环形导轨的外轮廓直径决定了机构上部的最大横向宽度,安装时只需要保证底座完全贴合支撑平面,不需要额外做地脚固定,因为机构运动过程中的动载荷极小,手动驱动时几乎不会产生明显的振动。曲柄的回转半径小于连杆长度的三分之一,保证机构运动过程中无死点,整周回转时不会出现顶死的情况;滑块的行程长度对应环形导轨上的一段弧长,设计时导轨的实际弧长要比滑块的有效行程长15%左右,预留出足够的安全余量,避免加工或者装配误差导致滑块在行程端点脱出导轨。所有运动构件的棱边都做了倒圆角处理,作为教学教具使用时能避免尖锐边角划伤使用者,同时也让整体外观更协调。在建模过程中,需要重点校验每个运动位置下连杆与支撑臂、连杆与环形导轨之间的间隙,避免运动过程中出现构件干涉,尤其是曲柄转动到靠近支撑臂的角度位置时,要保证曲柄与立臂之间留有足够的安全间隙,不会发生碰撞。
