小型立式风车动力演示装置结构设计

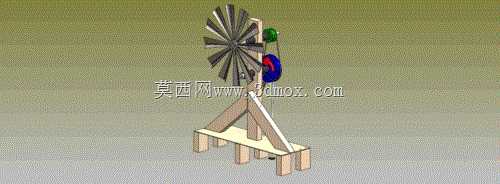

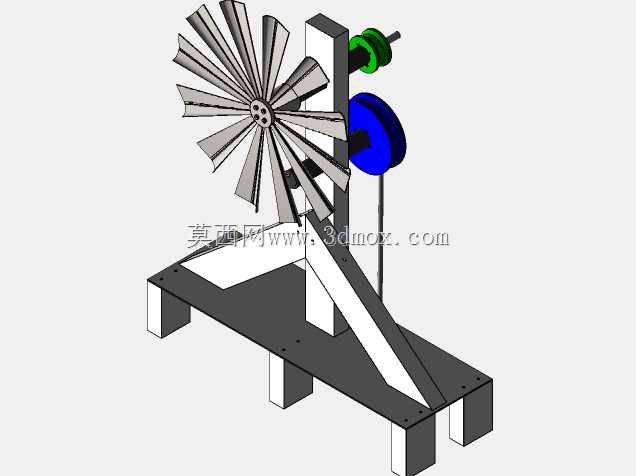

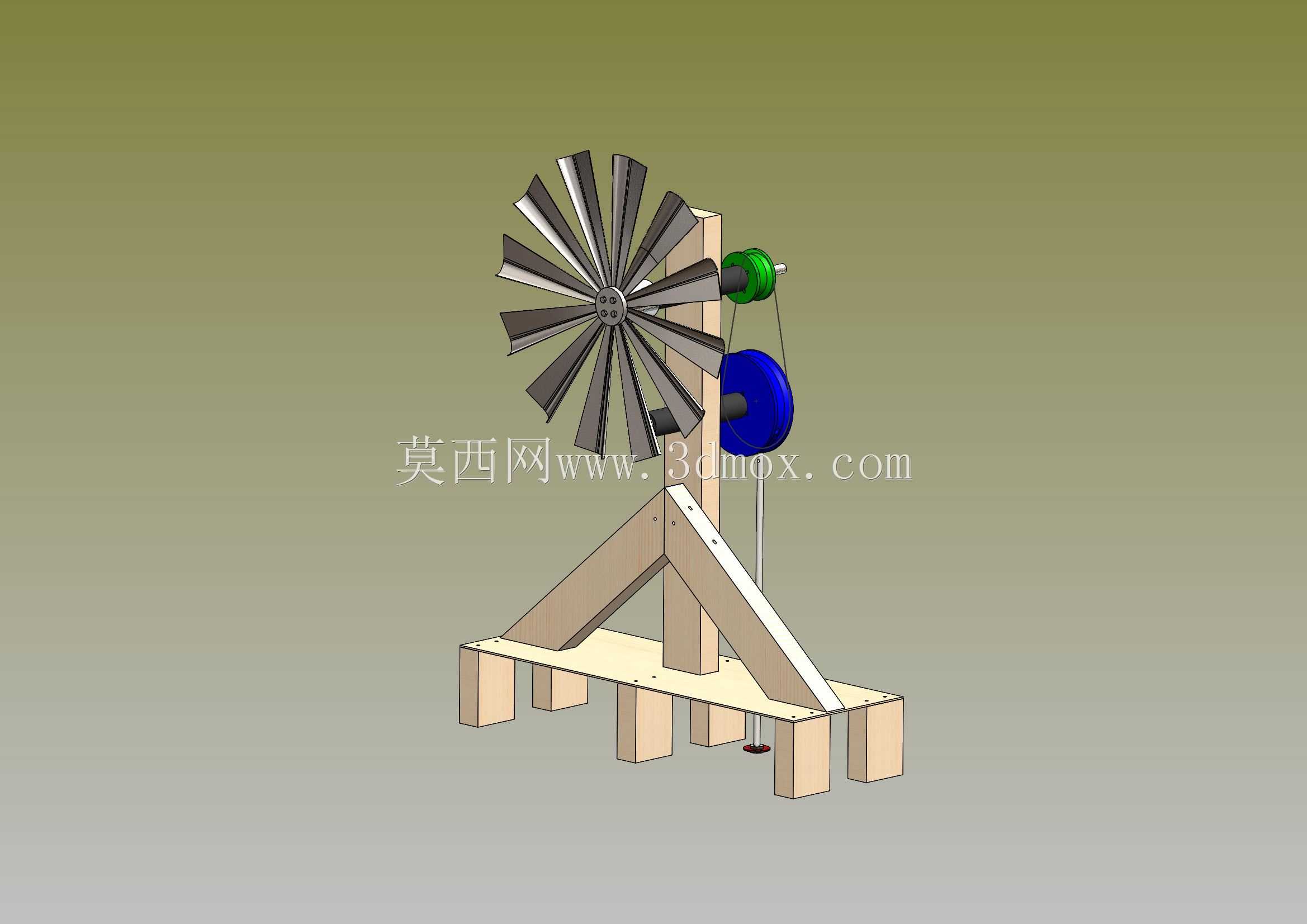

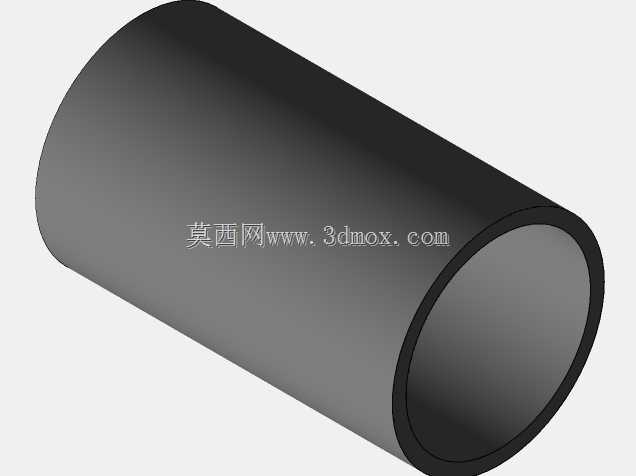

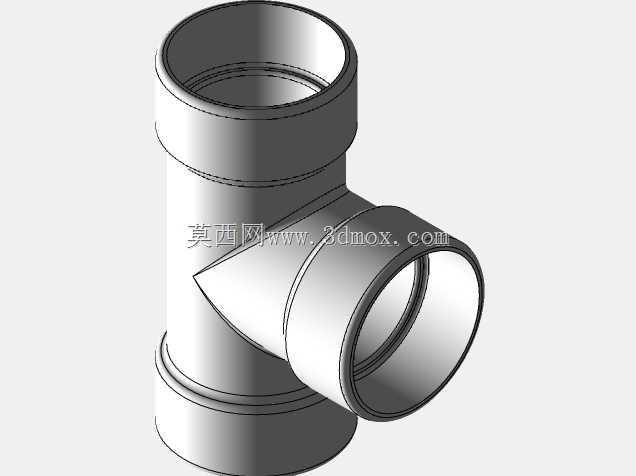

　　这套小型立式风车动力演示装置，主要面向机械原理教学、科普展示场景设计，也可作为小型景观动力装置的原型参考，能够直观展示风能捕获到机械动能传递的完整过程，帮助学习者理解曲柄连杆、带传动这类基础机械结构的实际运作逻辑。从结构布局来看，装置整体采用立式三角支撑架构，底部为带多根支脚的矩形支撑底座，支脚采用等截面矩形型材制作，每根支脚与底座横梁之间做了45度斜角加固，避免装置在风轮转动过程中出现侧向晃动，底座整体的安装边界控制在300毫米见方范围内，不需要额外打膨胀螺栓固定，直接放置在平整台面即可稳定运行，适配教室展台、科普展柜这类有限空间的摆放需求。支撑主体采用两根斜向布置的主承力梁，梁体之间通过横向连接杆件做刚性连接，

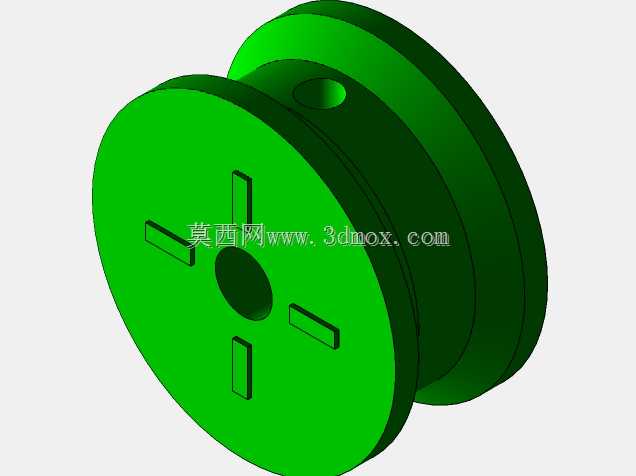

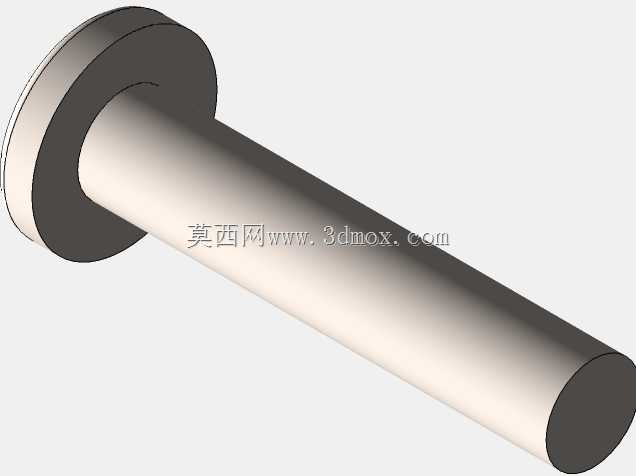

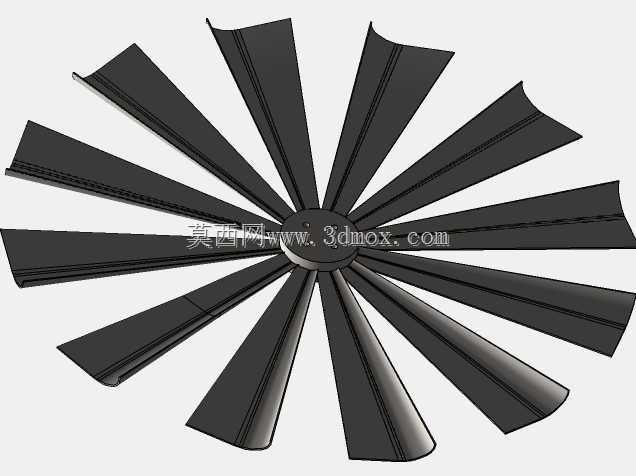

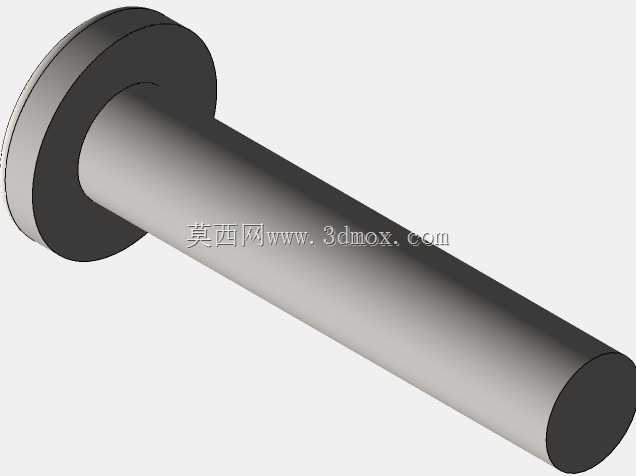

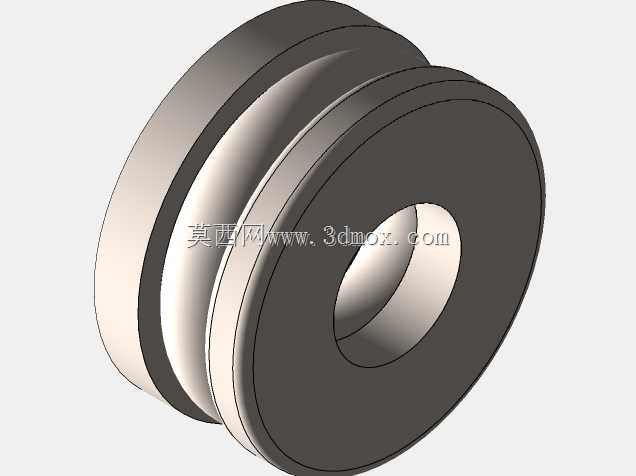

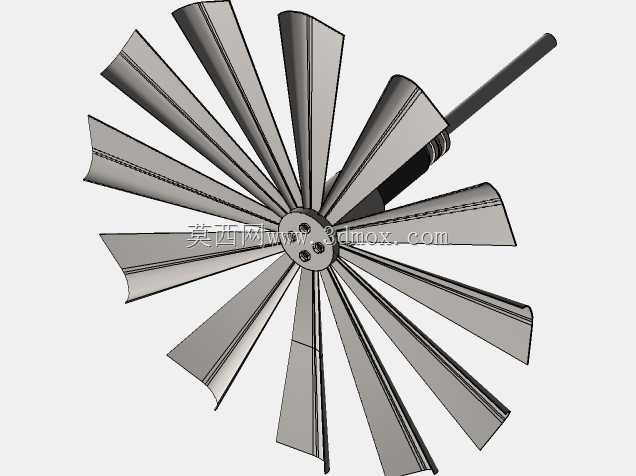

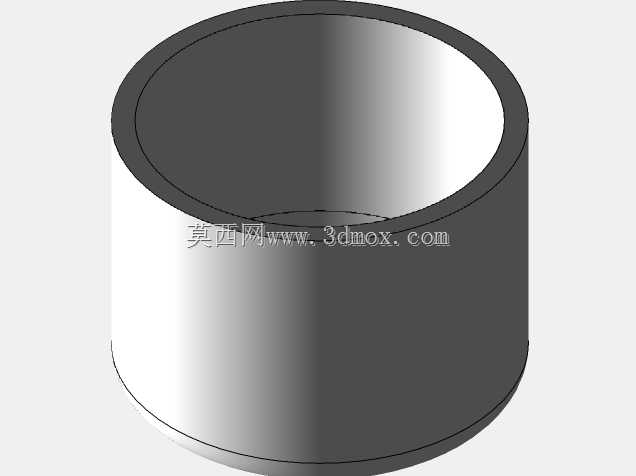

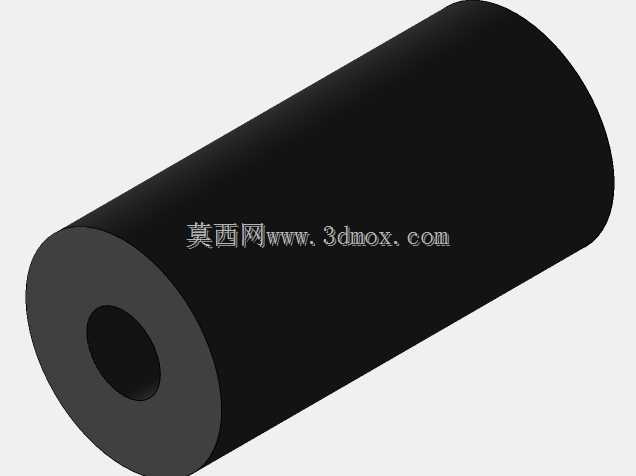

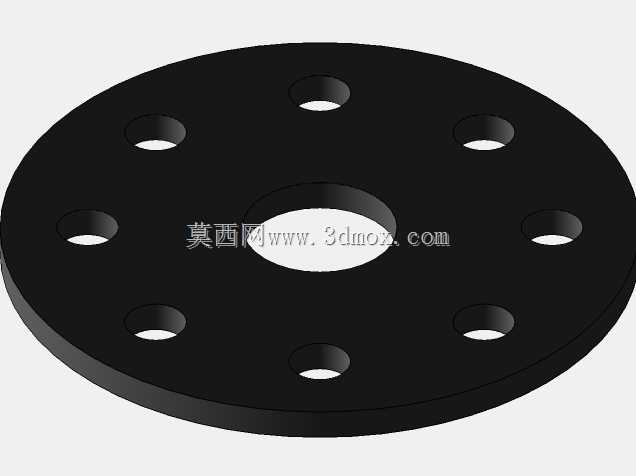

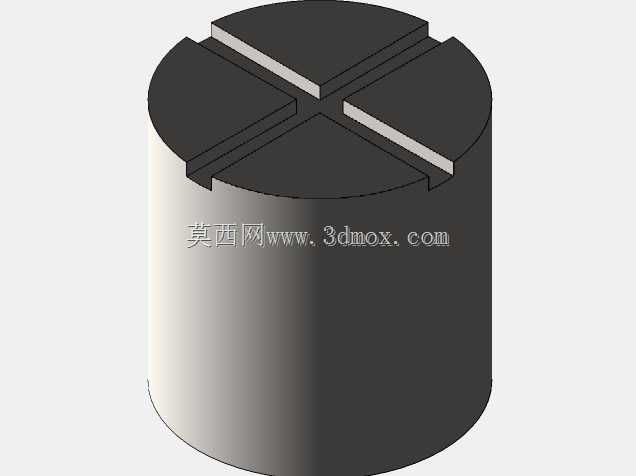

　　形成稳定的三角受力结构，风轮主轴就安装在两根主梁的顶部交汇位置，主轴的安装高度距离底座支撑面约420毫米，这个高度既能够保证风轮转动时不会和下方的传动部件发生运动干涉，也方便围观人员清晰观察风轮的叶片转动状态。风轮部分采用多片等角度分布的薄型叶片，叶片根部通过铆钉固定在中心轮毂上，每片叶片都带有固定的倾斜安装角，当气流吹过叶片表面时，会在叶片两侧形成压力差推动轮毂绕主轴旋转，叶片的外边缘旋转直径控制在220毫米，转动时的扫掠范围不会超出底座的投影边界，避免转动部件剐蹭到周边摆放的其他物品。动力传递部分，风轮主轴的一端安装有主动带轮，通过环形传动带将动力传递到下方从动轴上的从动带轮，从动轴上同时固定了两个不同直径的配重轮，

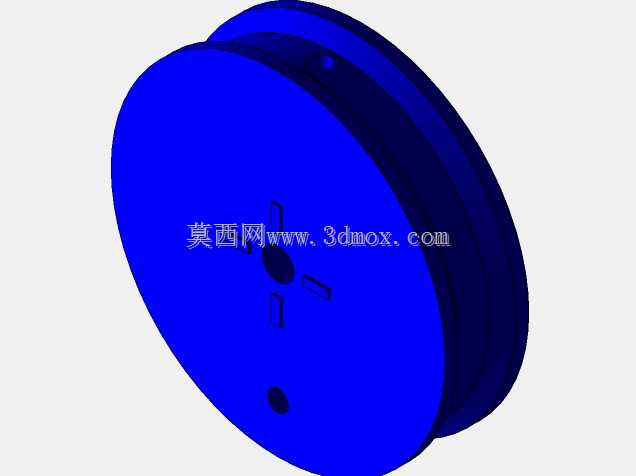

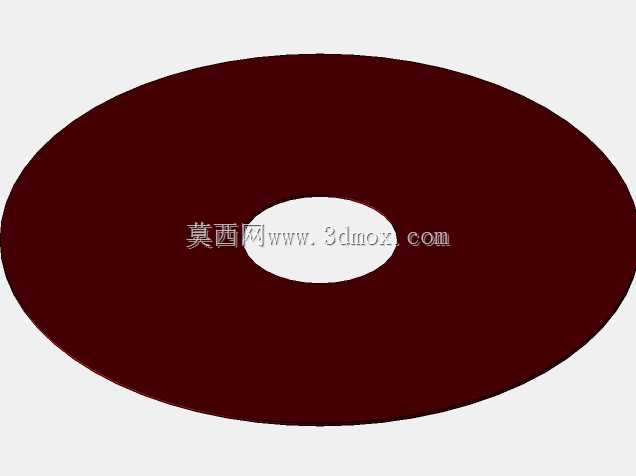

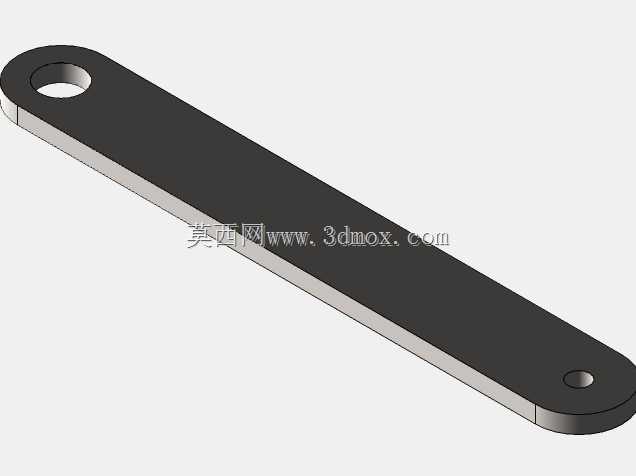

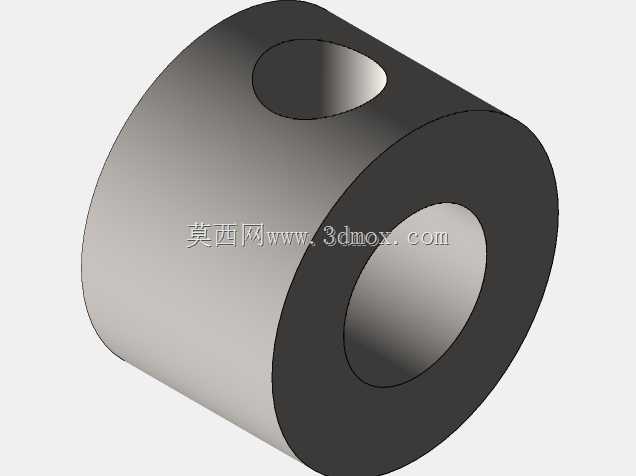

　　一个为绿色非金属材质轮体，一个为红蓝配色的金属轮体，两个轮体的重量差能够在风轮转速出现波动时储存转动惯量，保证输出转速的平稳性，避免因为气流瞬时变化导致传动结构出现卡顿。从动轴的末端延伸出曲柄结构，通过连杆连接到下方的直线运动模块，能够将风轮的旋转运动转化为往复直线运动，直观展示旋转运动到直线运动的转换过程，整套传动结构的所有转动副都预留了0.2毫米的配合间隙，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致转动卡涩。在设计过程中，特意对所有运动部件的行程做了边界校核，风轮转动时的最下沿距离底座上表面留有80毫米的安全距离，配重轮转动时的最外沿距离支撑主梁留有15毫米的间隙，连杆做往复运动时的前后行程控制在40毫米，

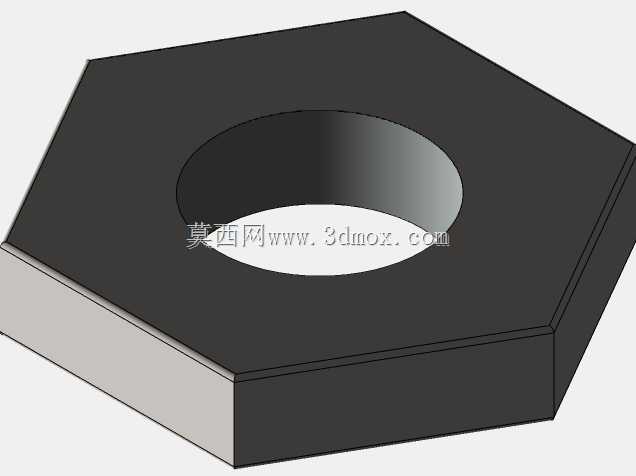

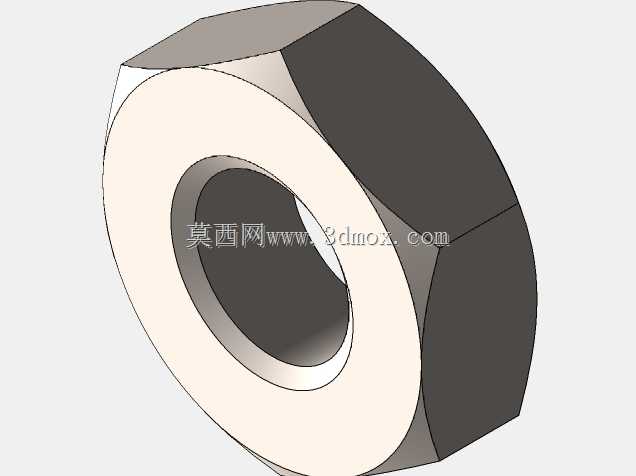

　　所有运动部件都没有超出装置的整体外轮廓，不需要额外加装安全防护网就可以在近距离展示场景下使用。整套装置的所有结构件都采用常见的标准型材加工，没有特殊定制的异形零件，加工难度低，装配时只需要按照定位孔依次锁紧紧固件即可，不需要复杂的调校过程，后期维护时只需要定期给转动副添加少量润滑脂就可以长期稳定运行。从实际使用场景来看，除了教学演示用途之外，调整风轮叶片的安装角度、更换不同直径的带轮，还可以用来测试不同传动比下的动力输出效率，也可以在从动轴末端连接小型发电模块，作为微型风力发电的实验原型使用，支撑底座上预留了多个通用安装孔位，方便后续拓展加装其他功能模块，不需要对原有主体结构做打孔修改。
