便携式音乐播放器曲面曲率结构设计方案

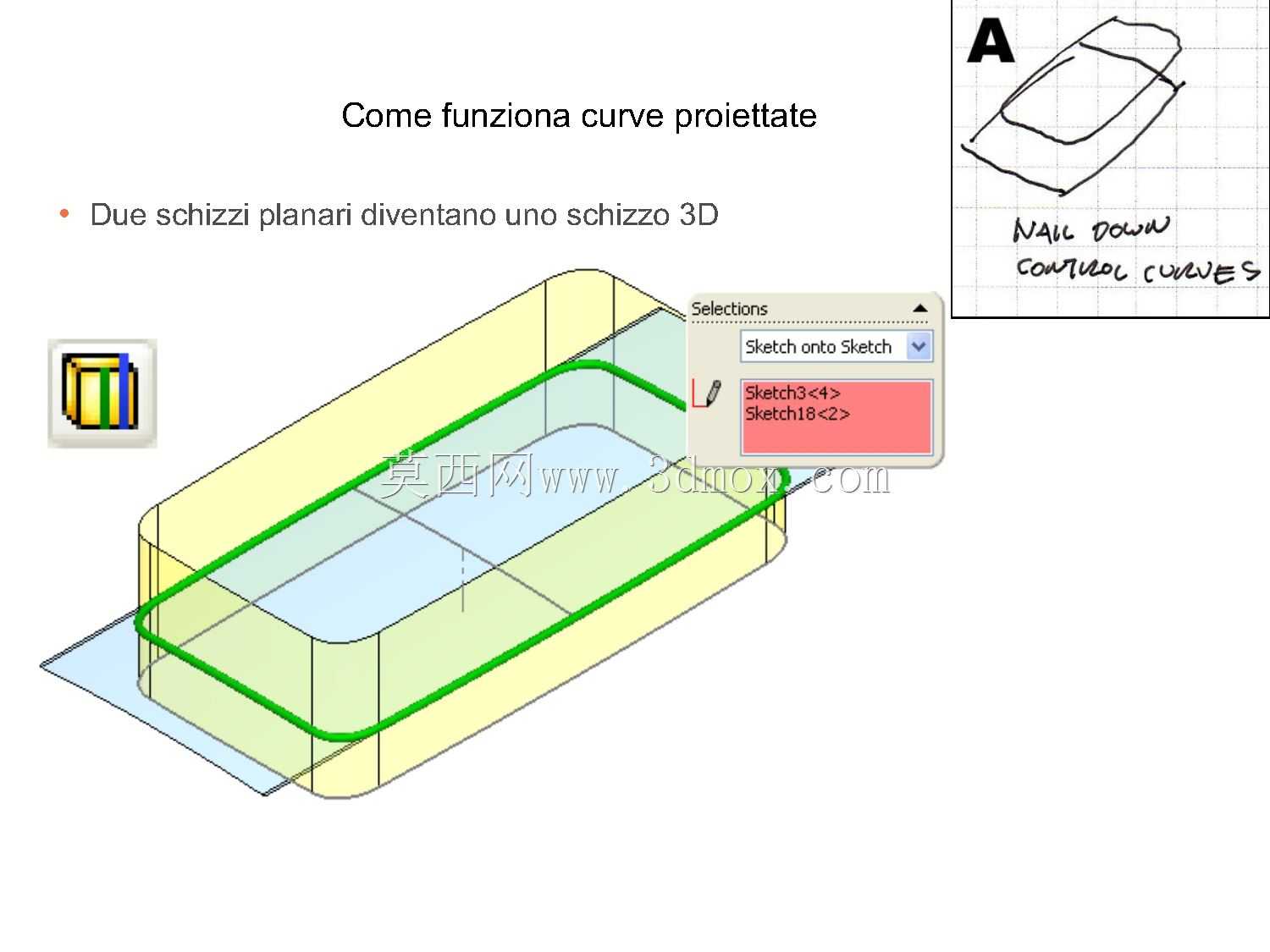

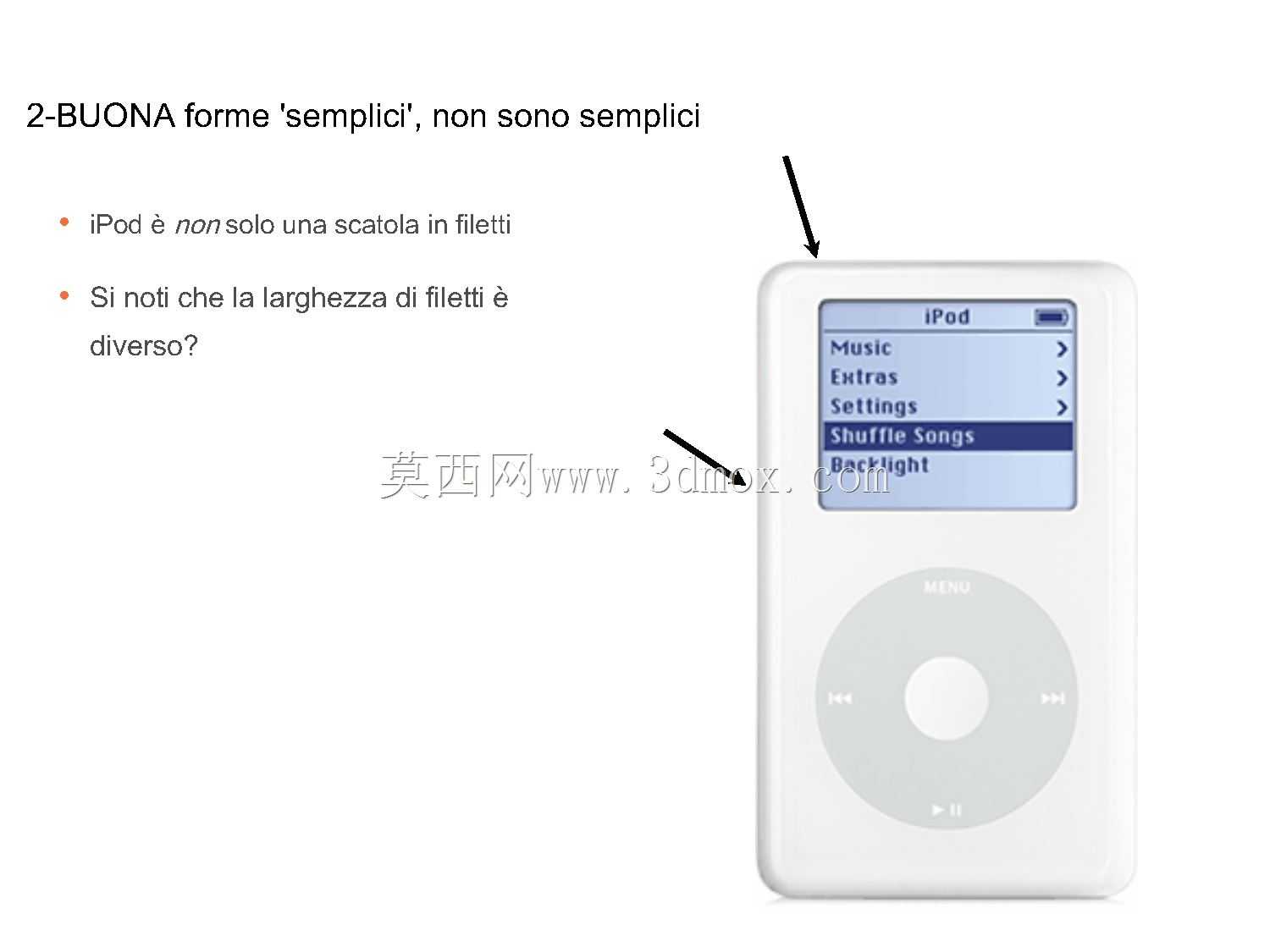

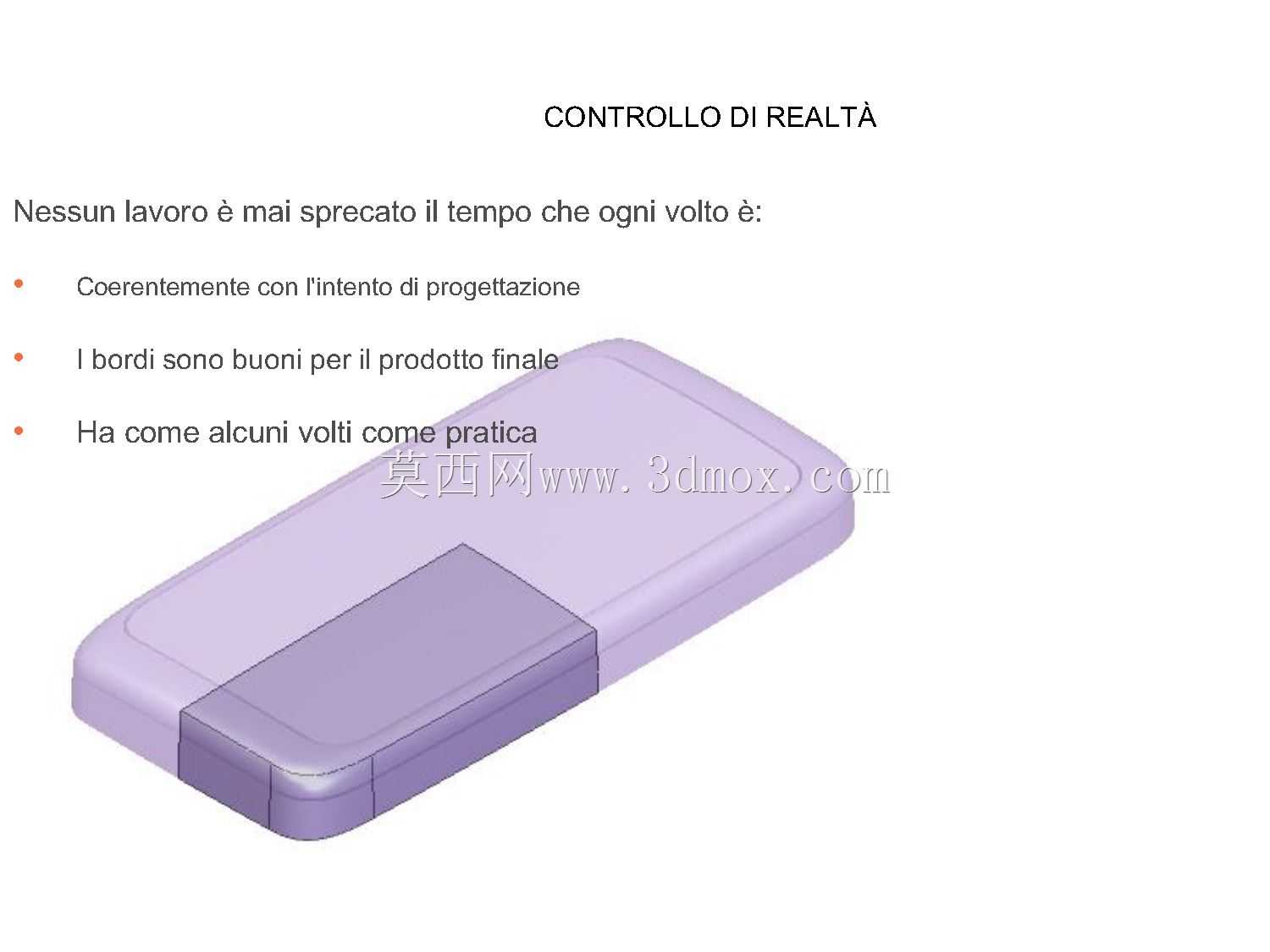

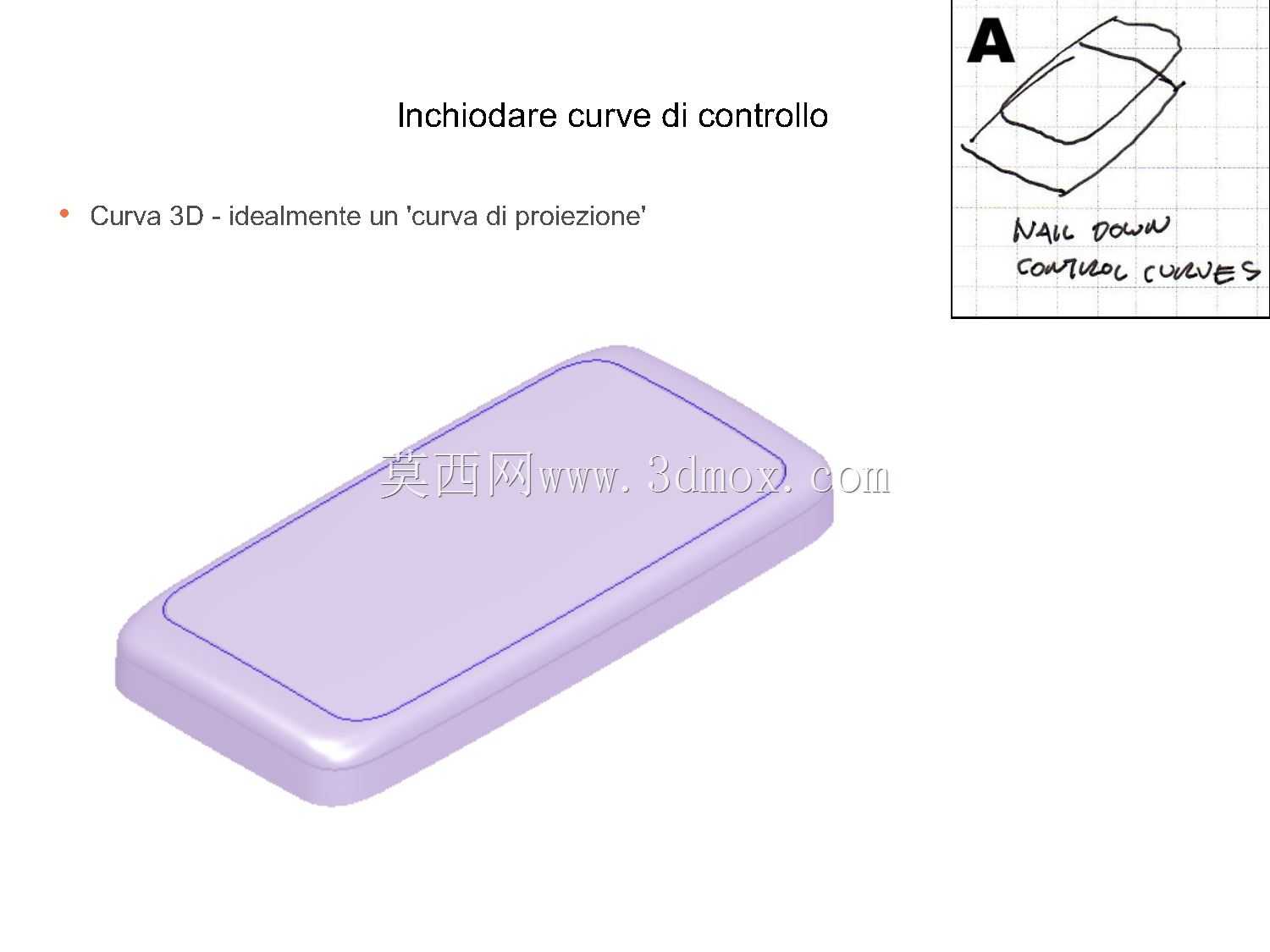

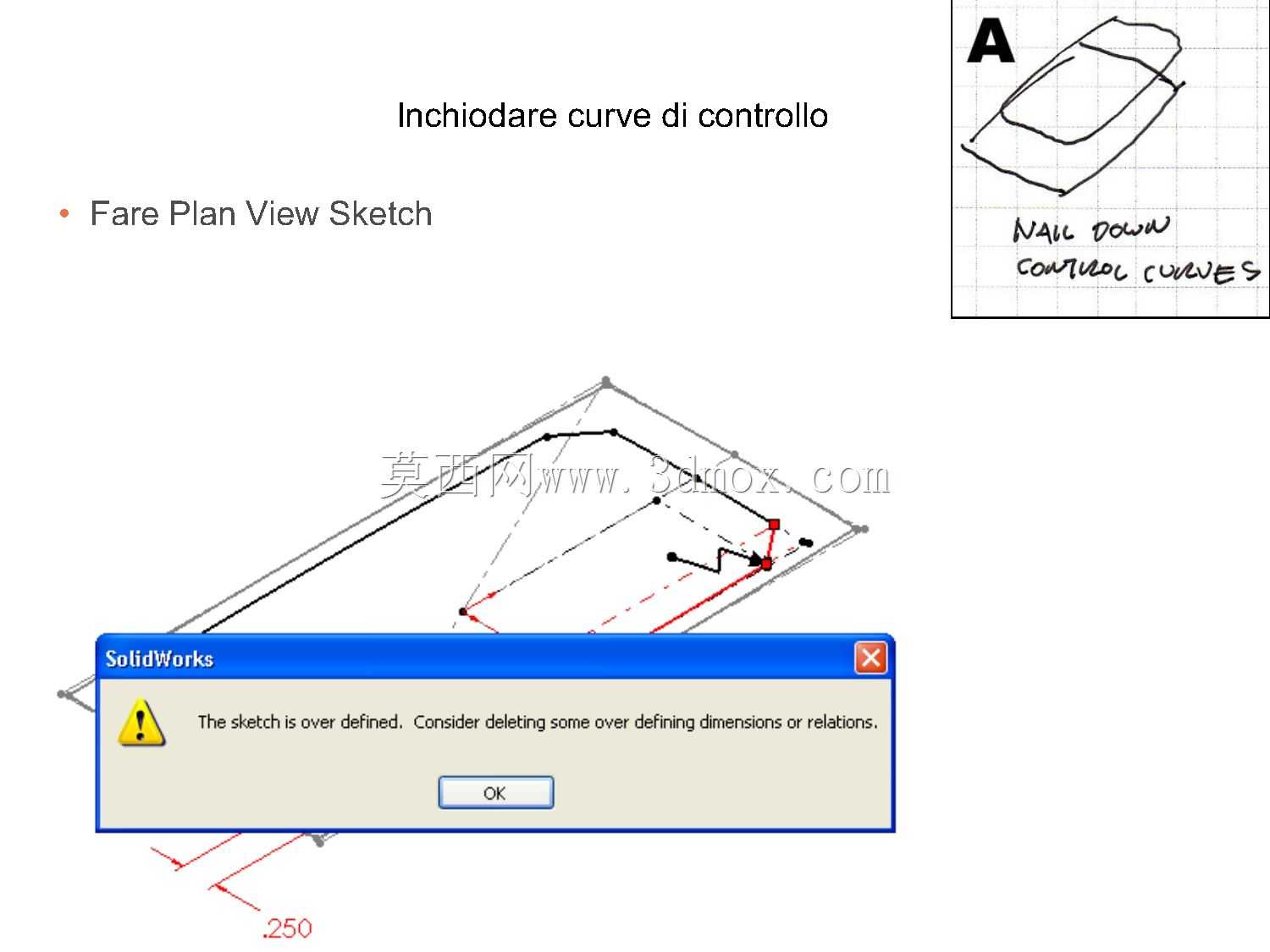

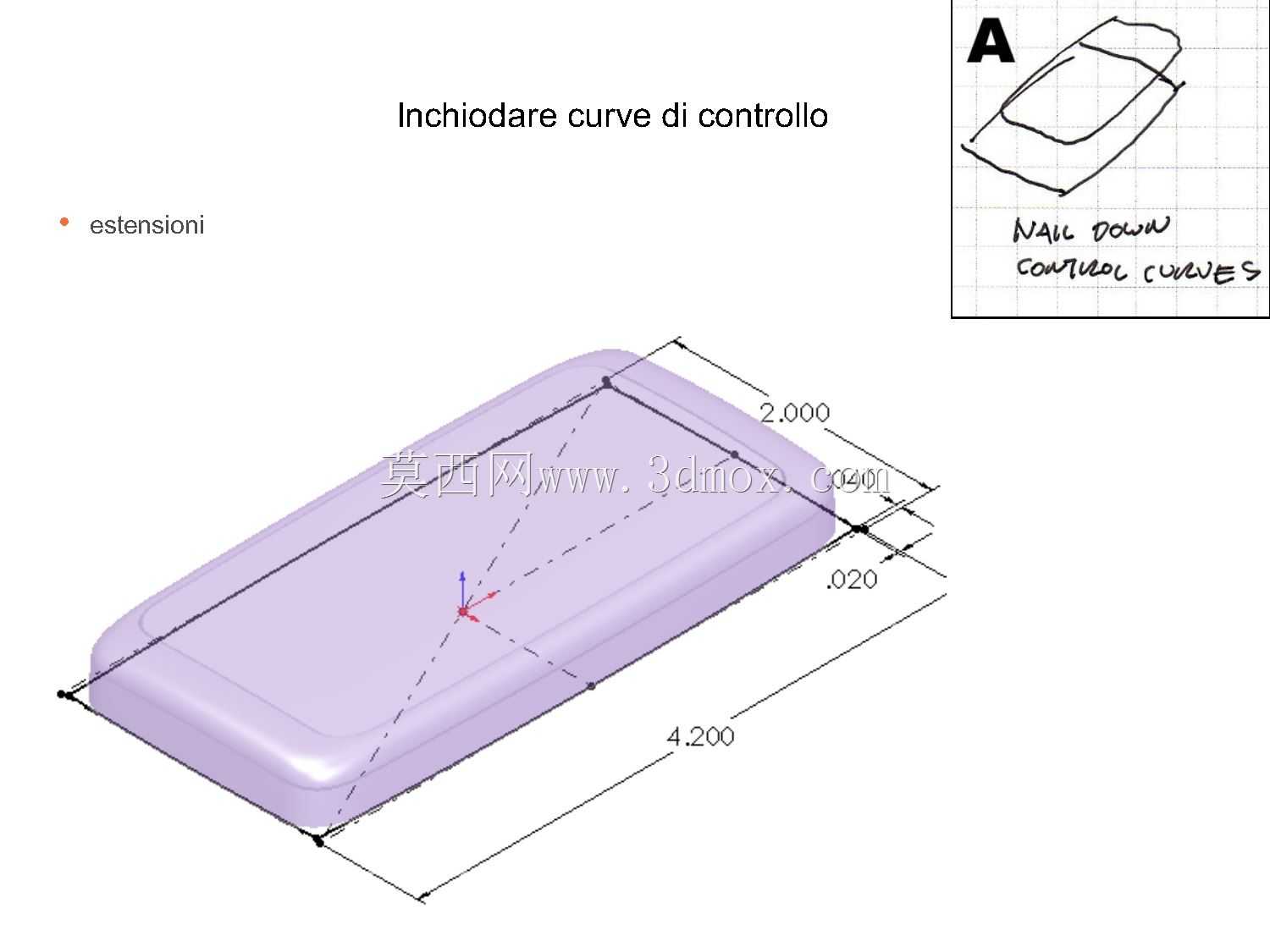

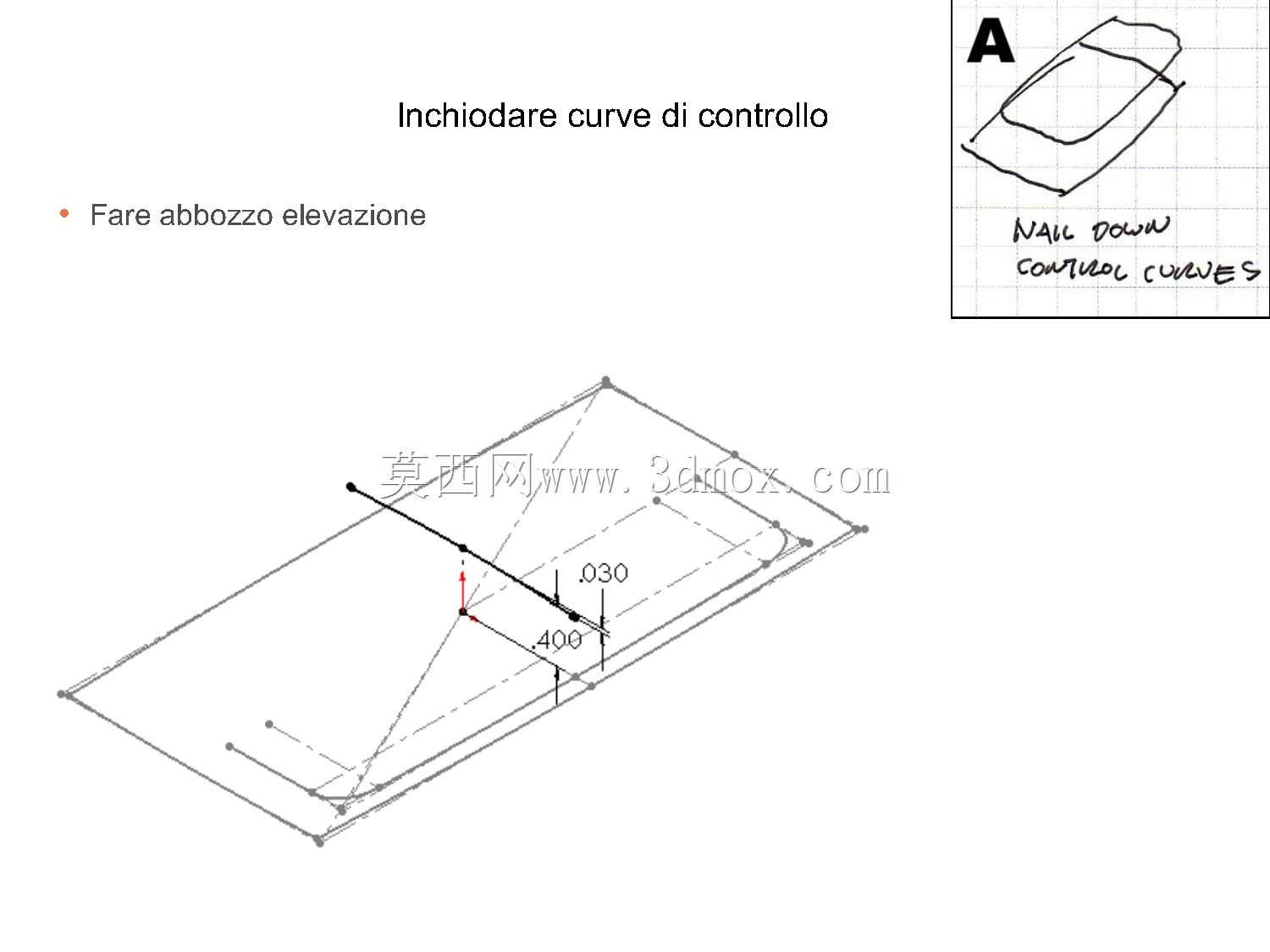

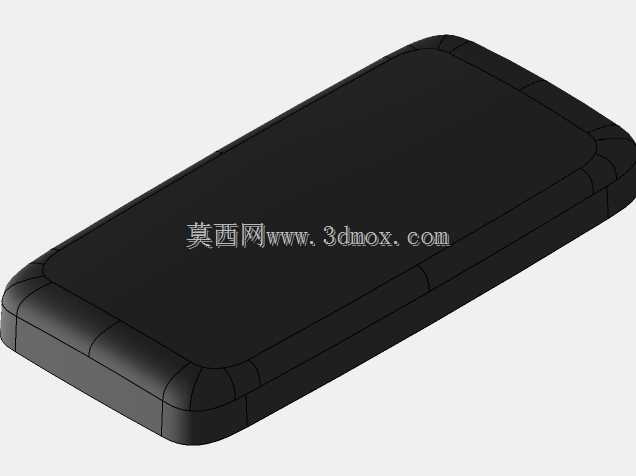

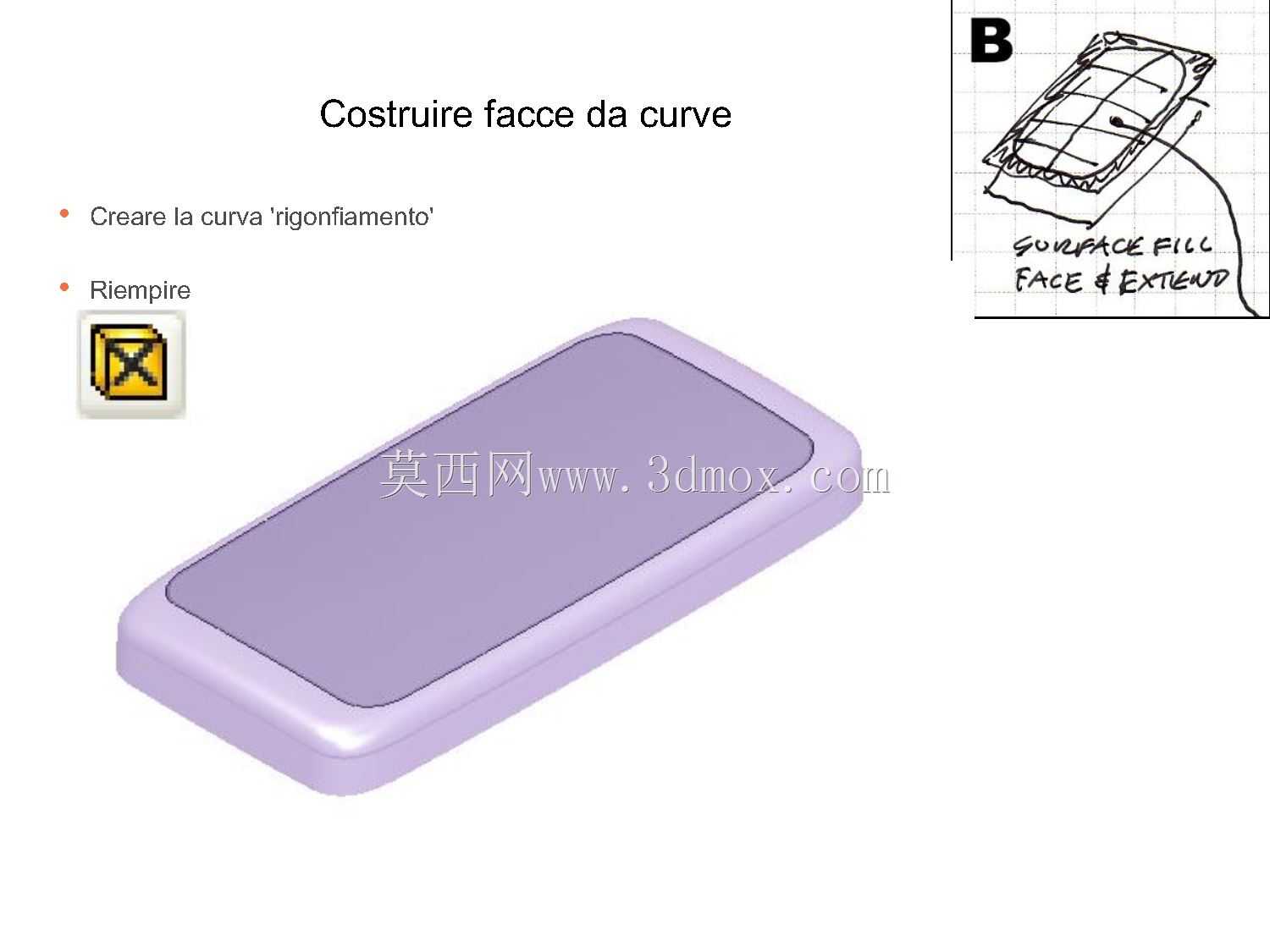

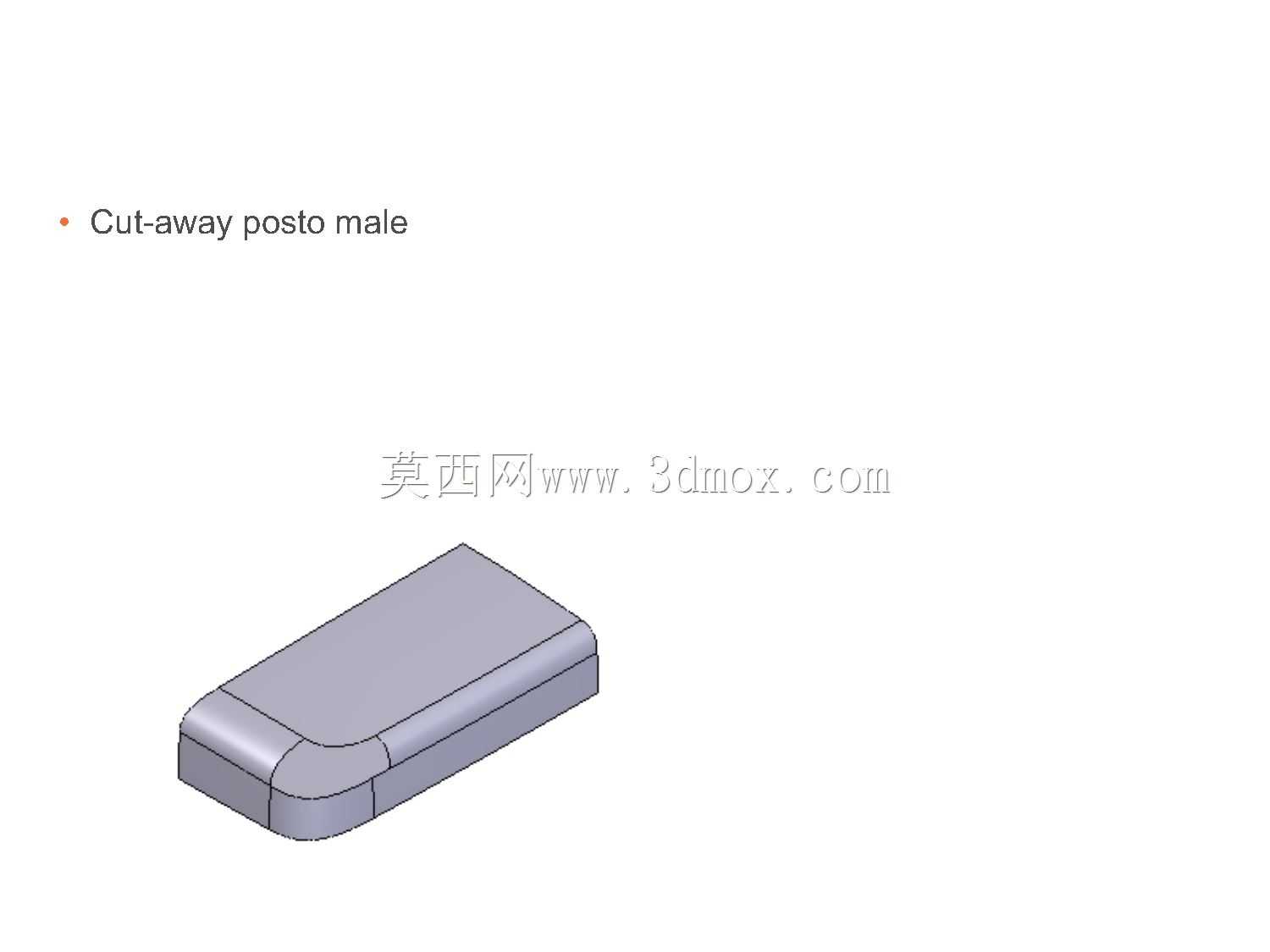

　　在消费电子手持设备的结构开发流程中，曲面曲率的连续度直接决定了产品握持手感与外观质感，本次针对经典便携音乐播放器的结构建模，核心围绕手持使用场景下的人机交互需求展开曲率参数匹配。从实际使用场景来看，这类便携音频设备日常多为单手握持操作，拇指需要覆盖正面圆形操控区完成曲目切换、菜单选择等动作，因此机身侧面与正面、背面的过渡圆角不能采用统一半径的简单倒圆，否则会在握持时形成硌手的硬棱，同时破坏外观面的光影连续性。建模过程中首先确定机身的整体安装边界，整体轮廓为竖向圆角矩形，正面屏幕区域为内凹的矩形安装位，屏幕周边的凸起边框需要做小曲率的顺滑过渡，避免屏幕边缘积灰同时降低装配时的公差匹配难度。正面的圆形操控区是功能核心，

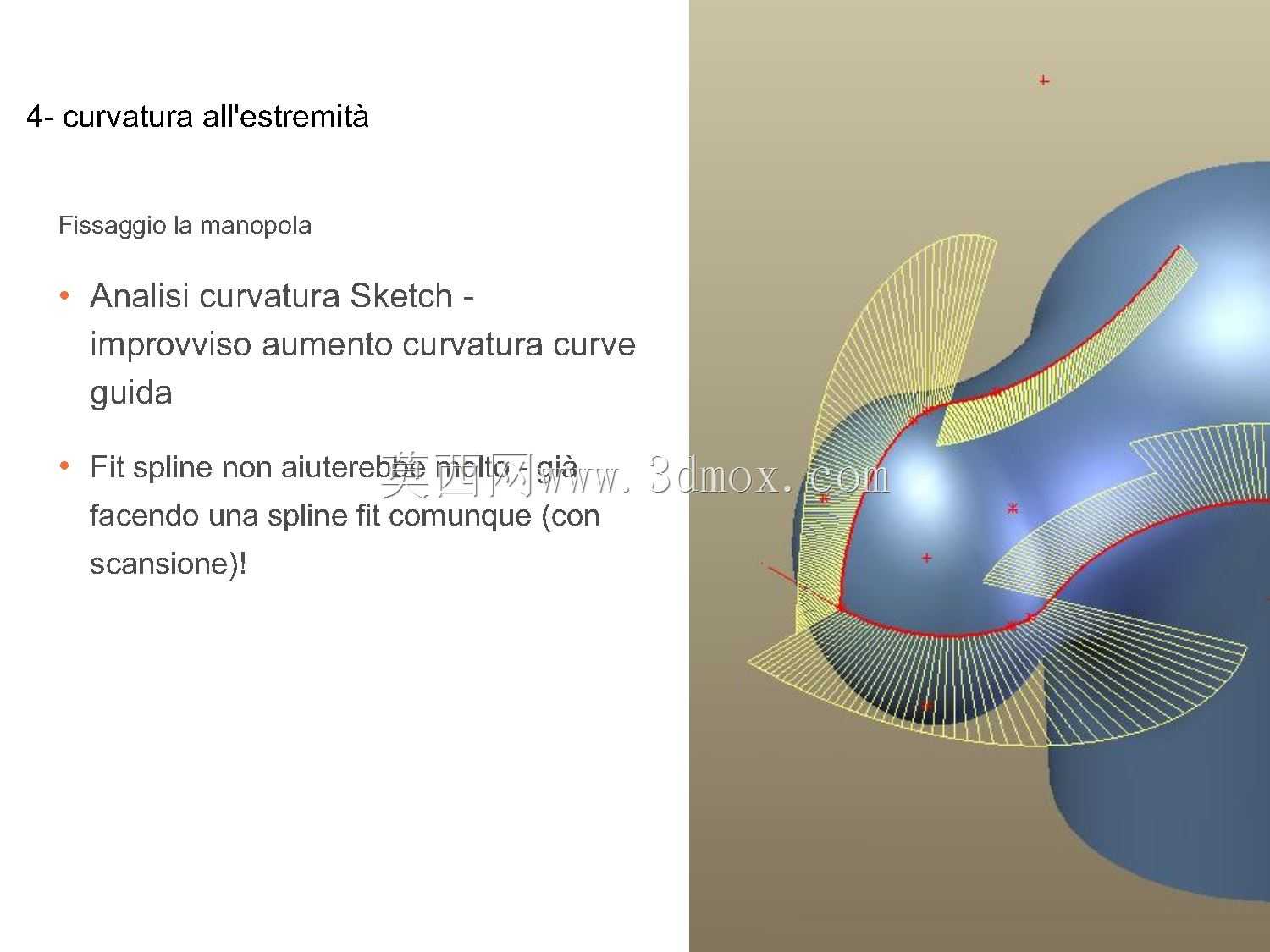

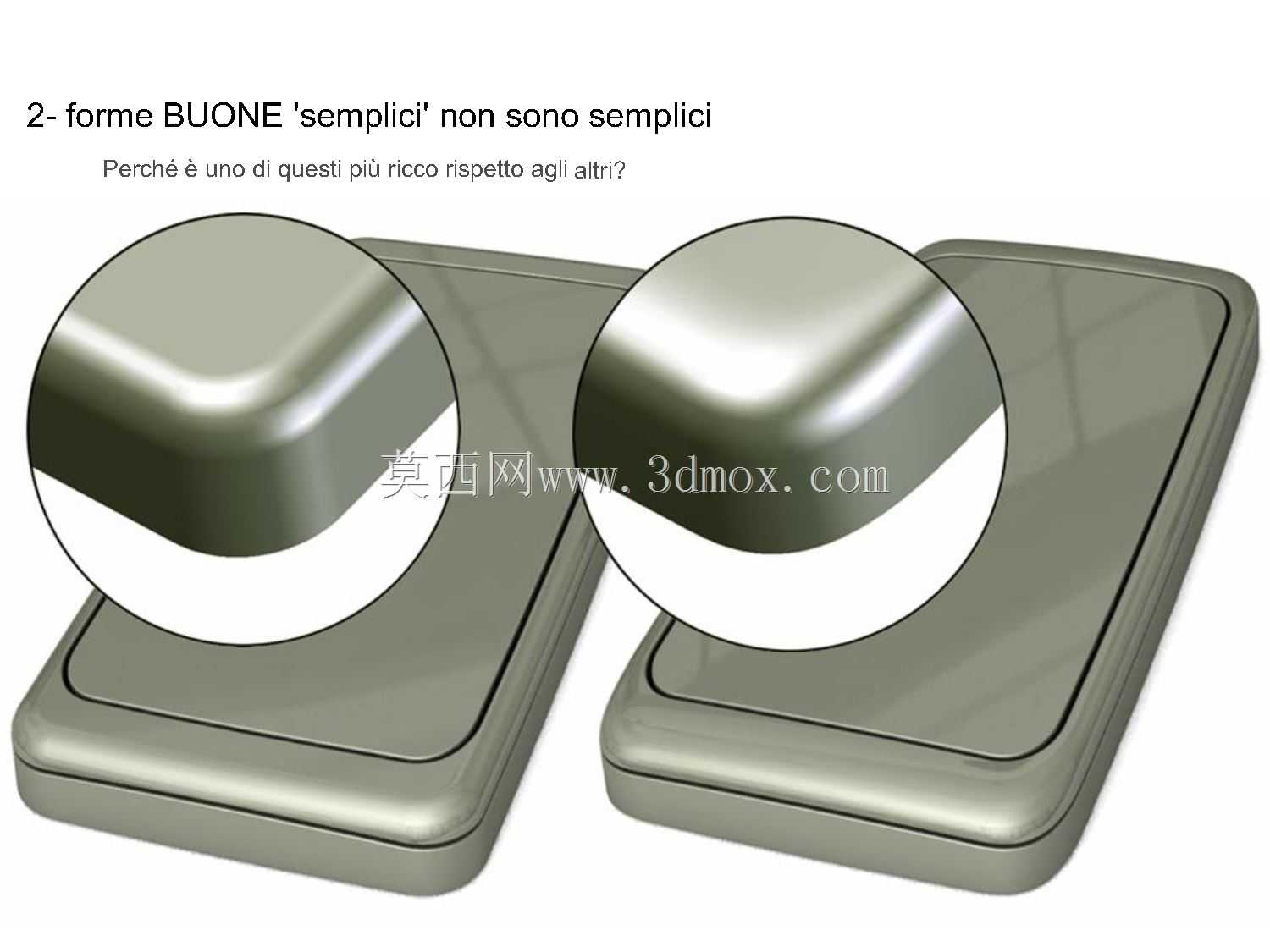

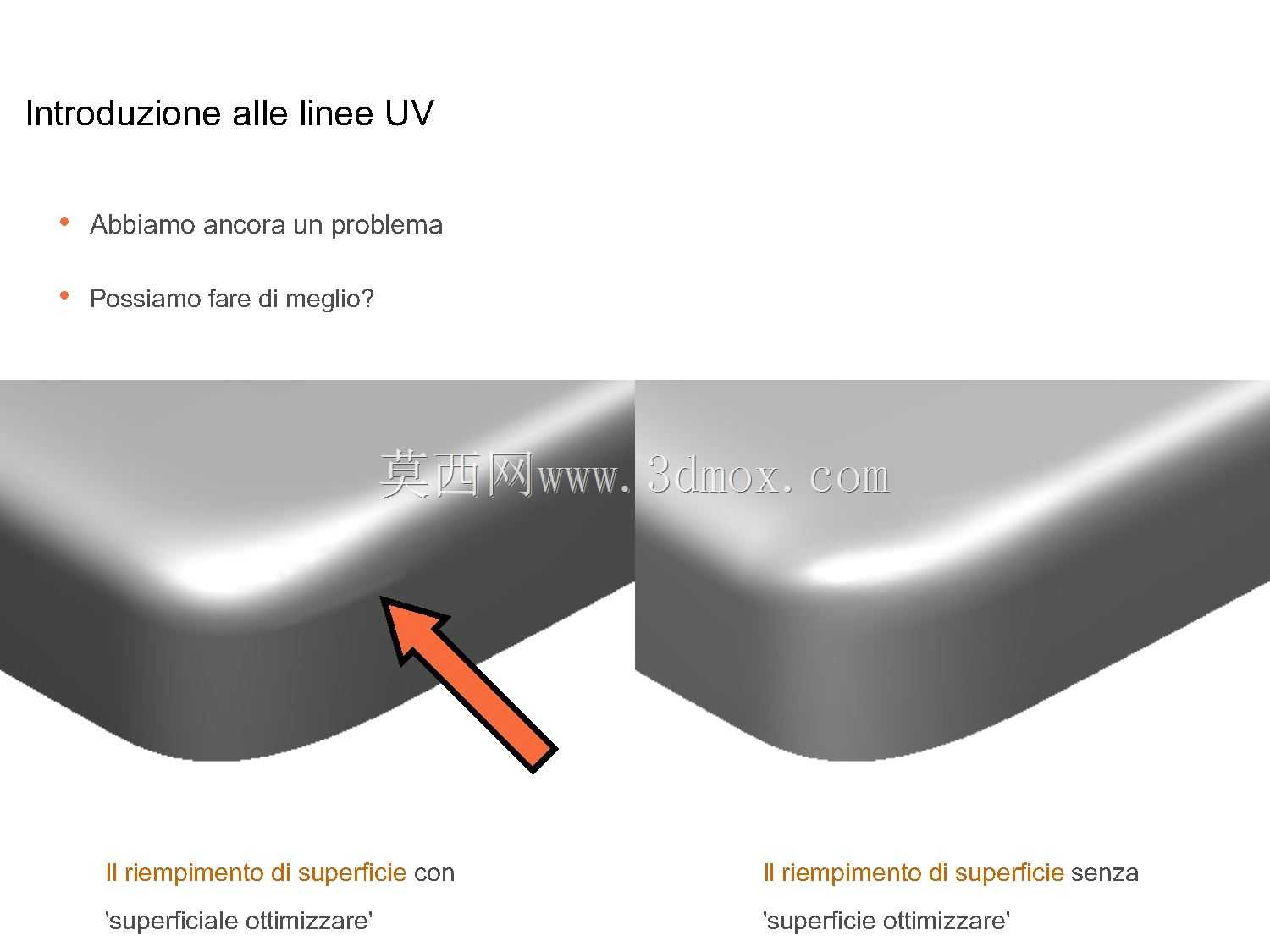

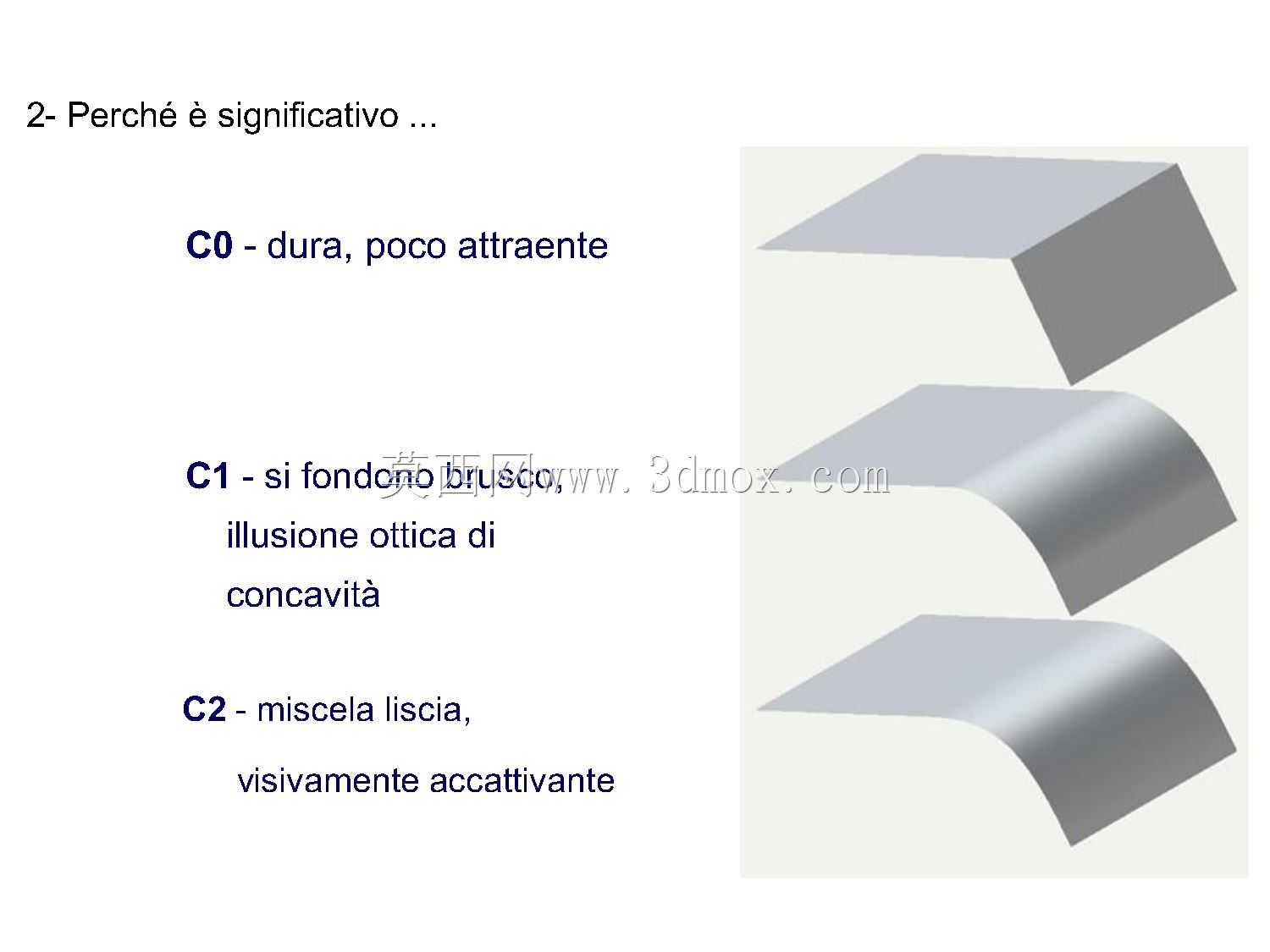

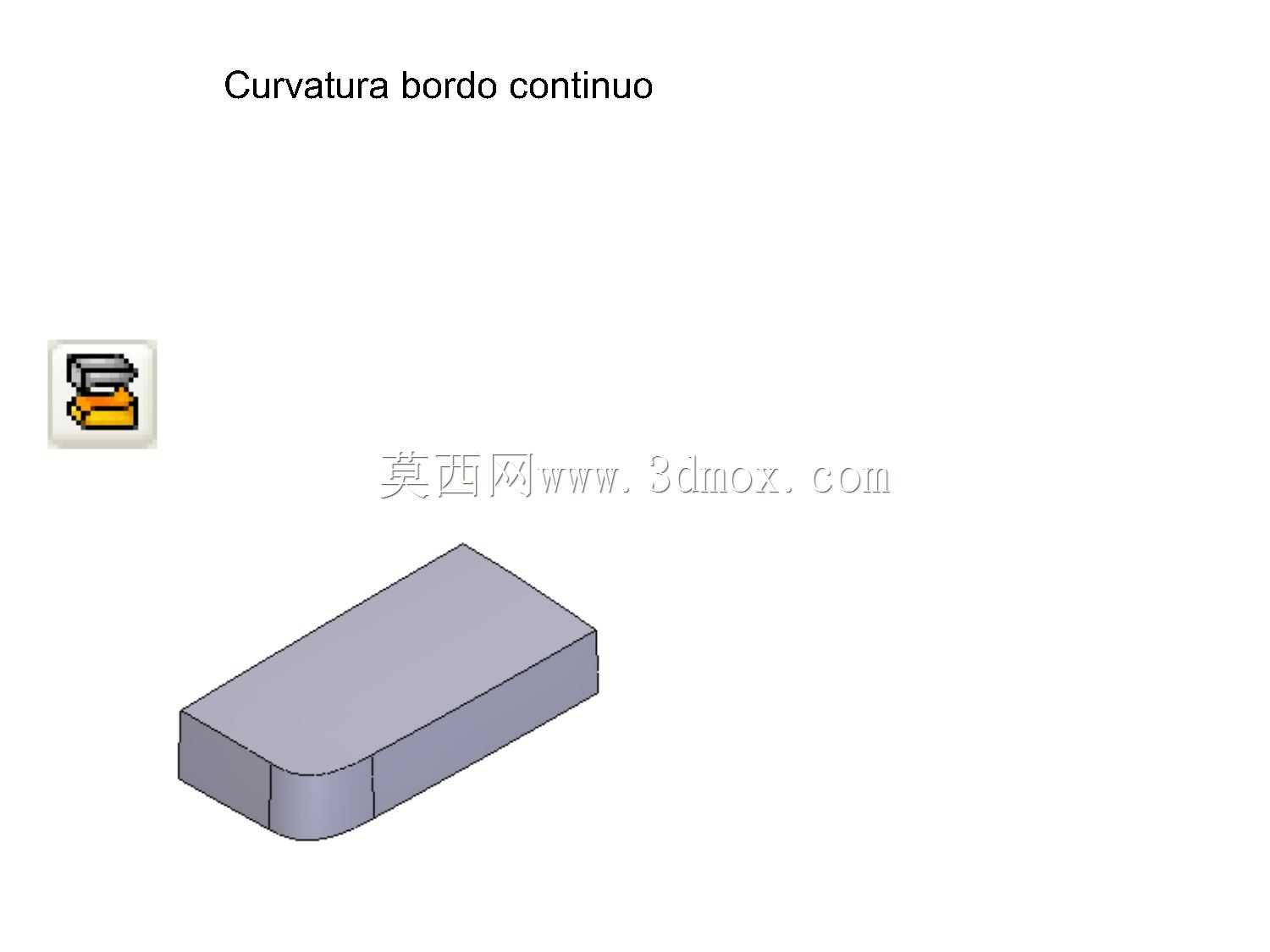

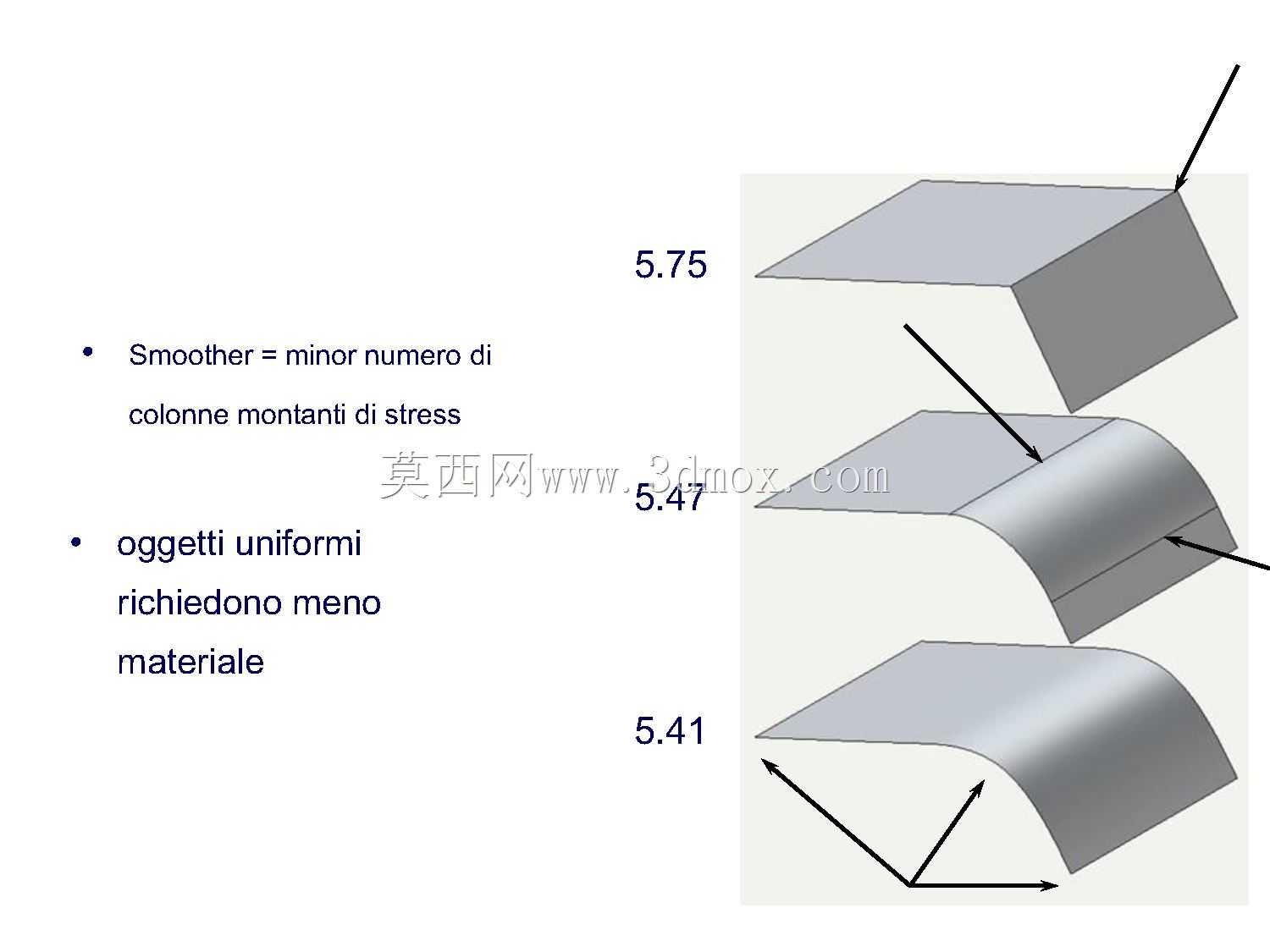

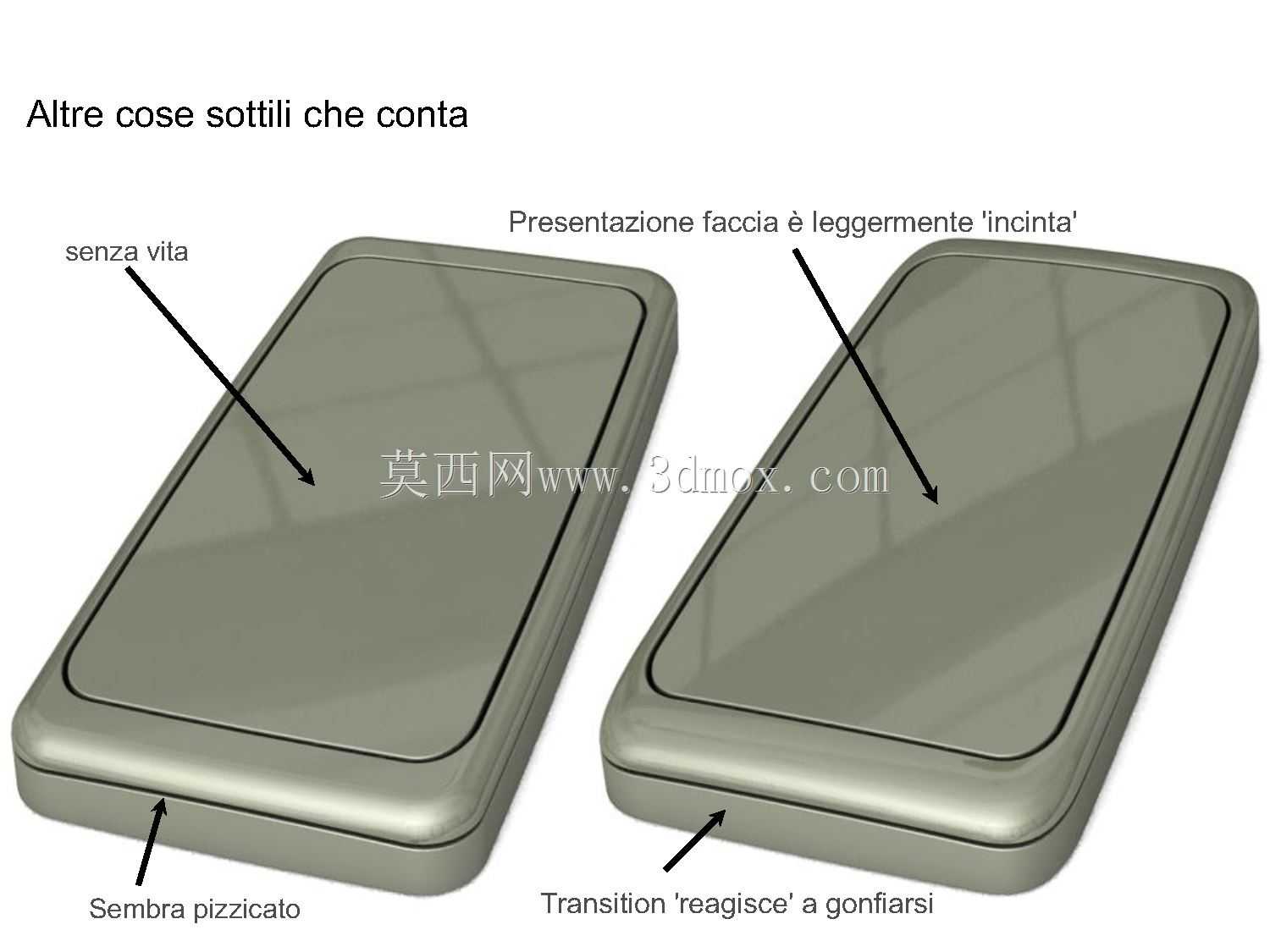

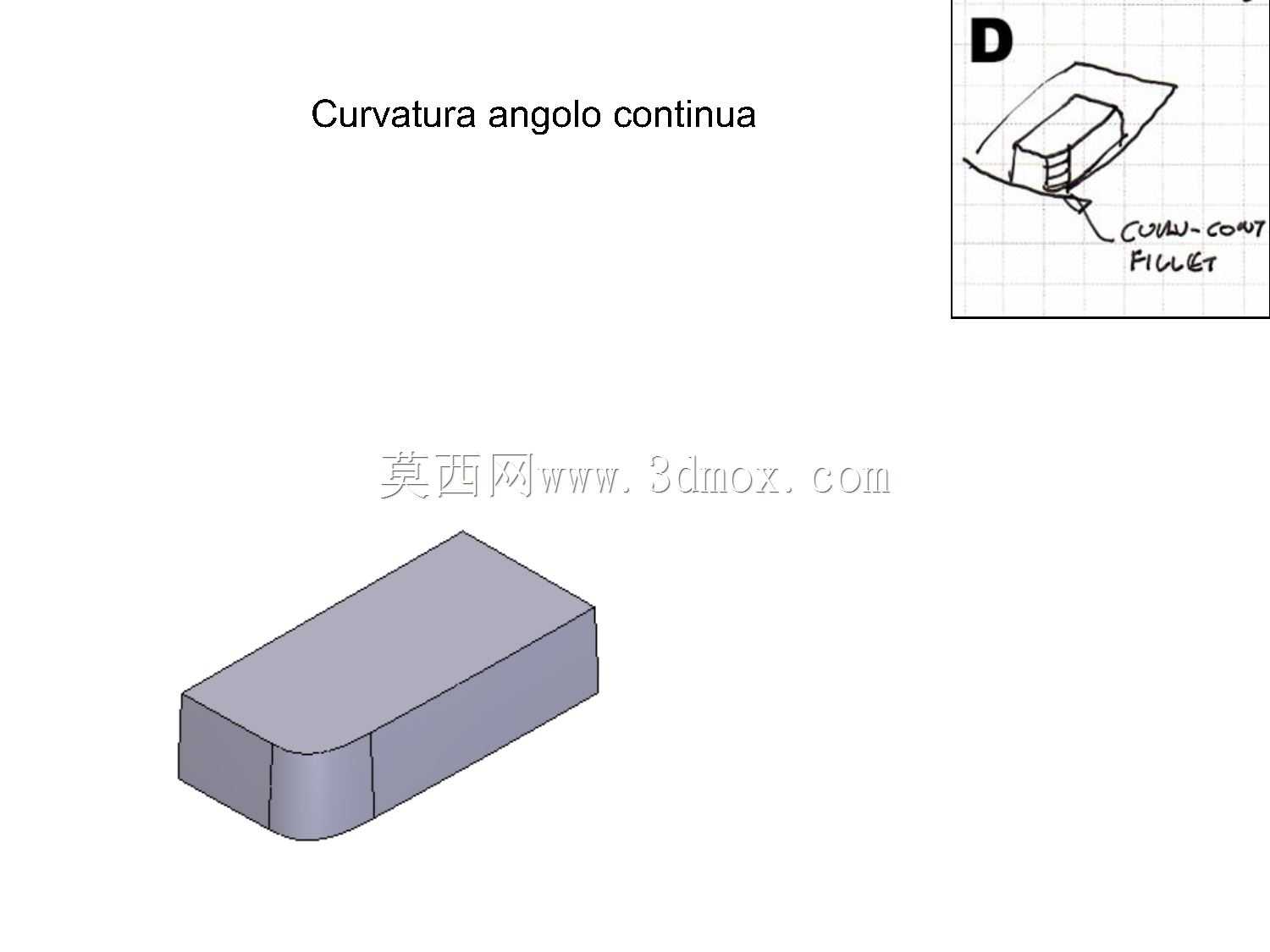

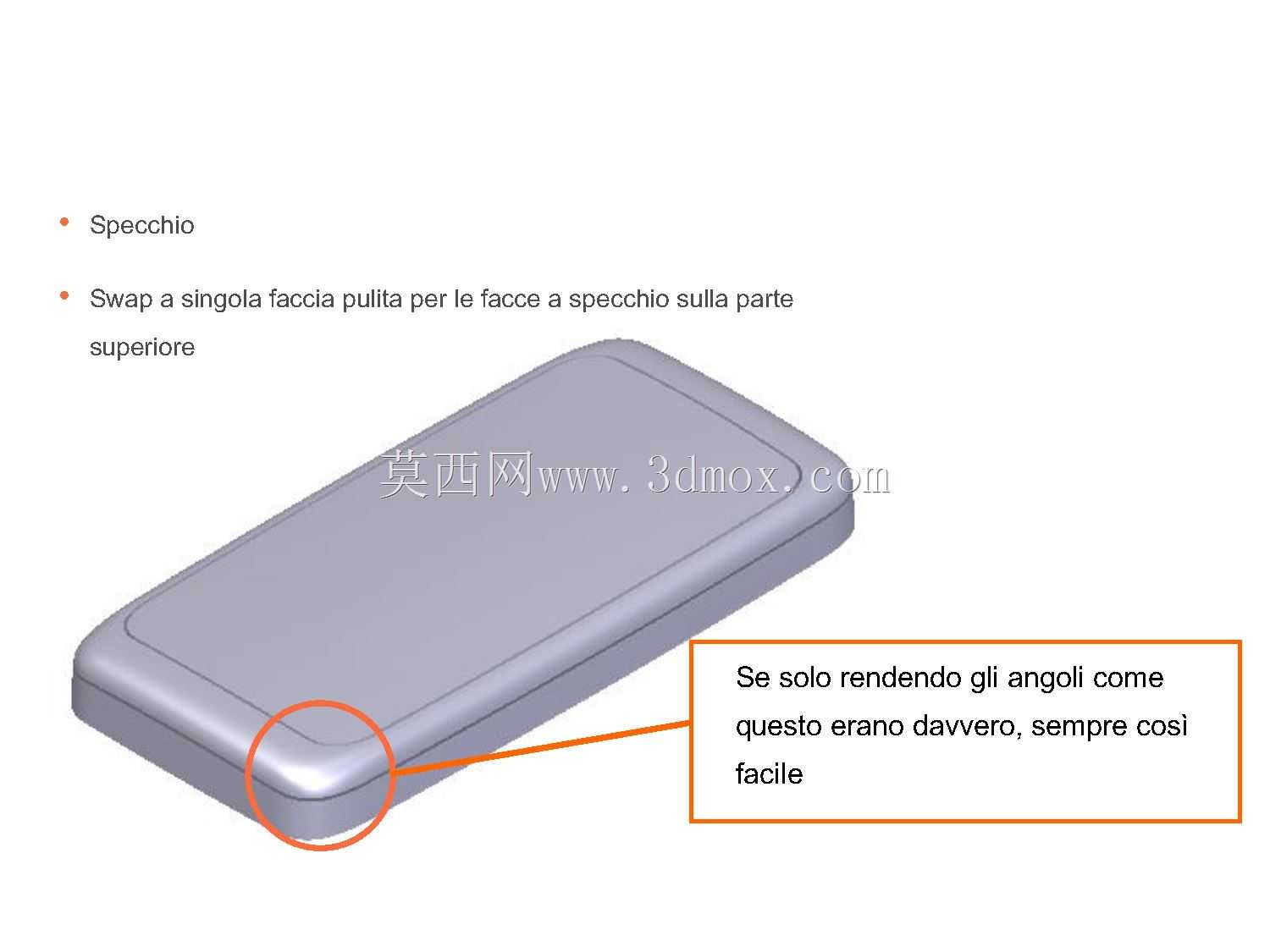

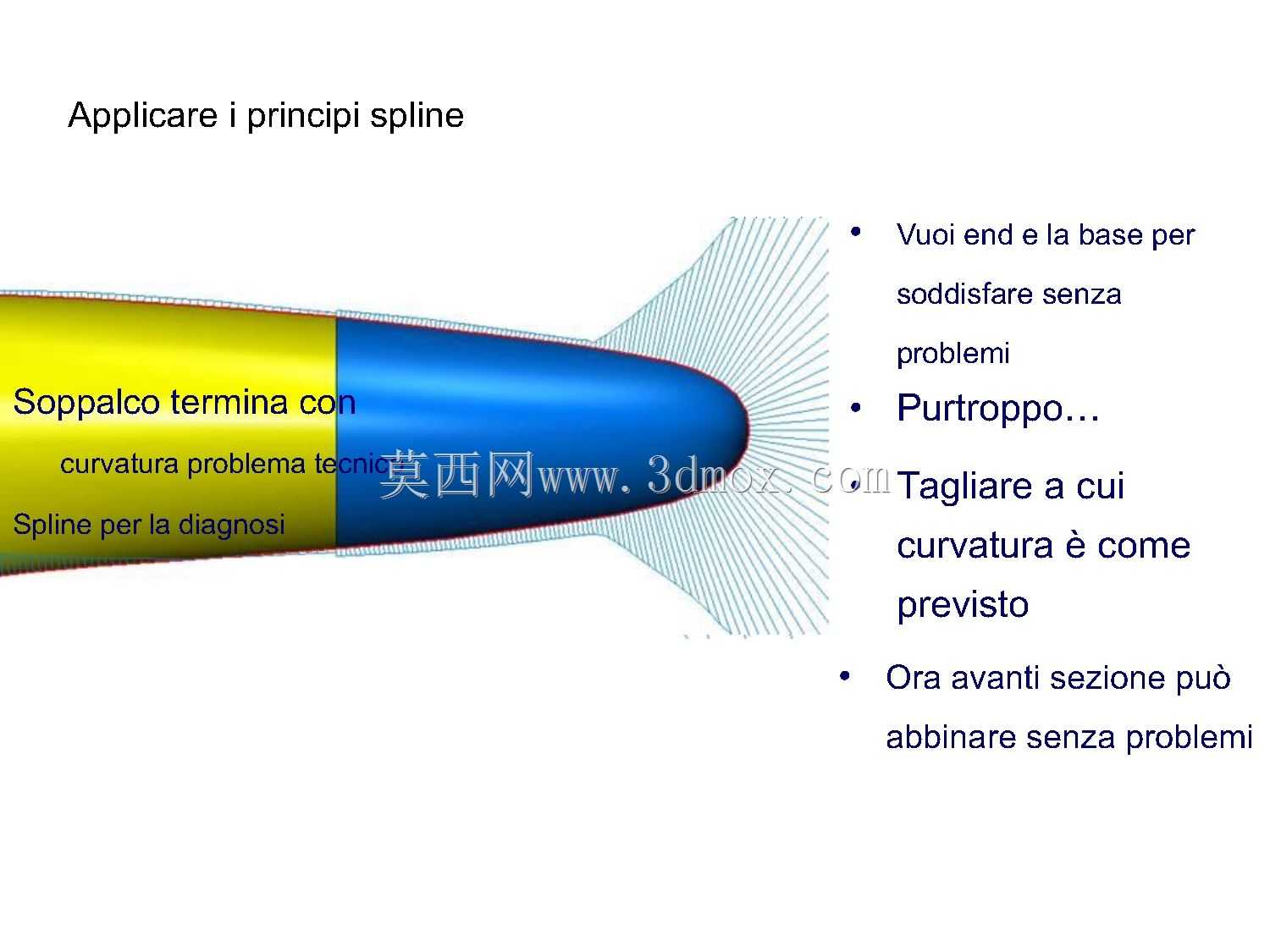

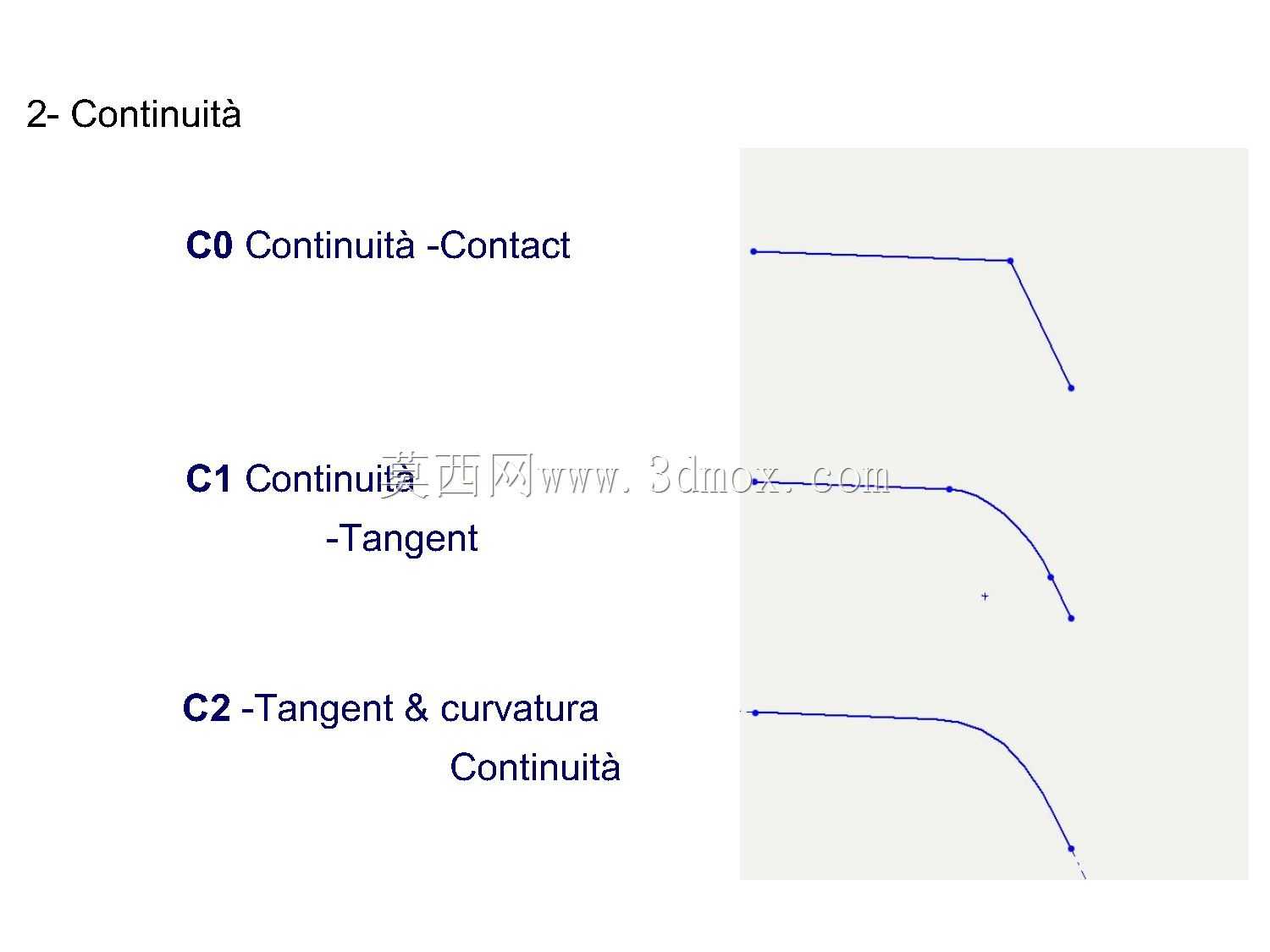

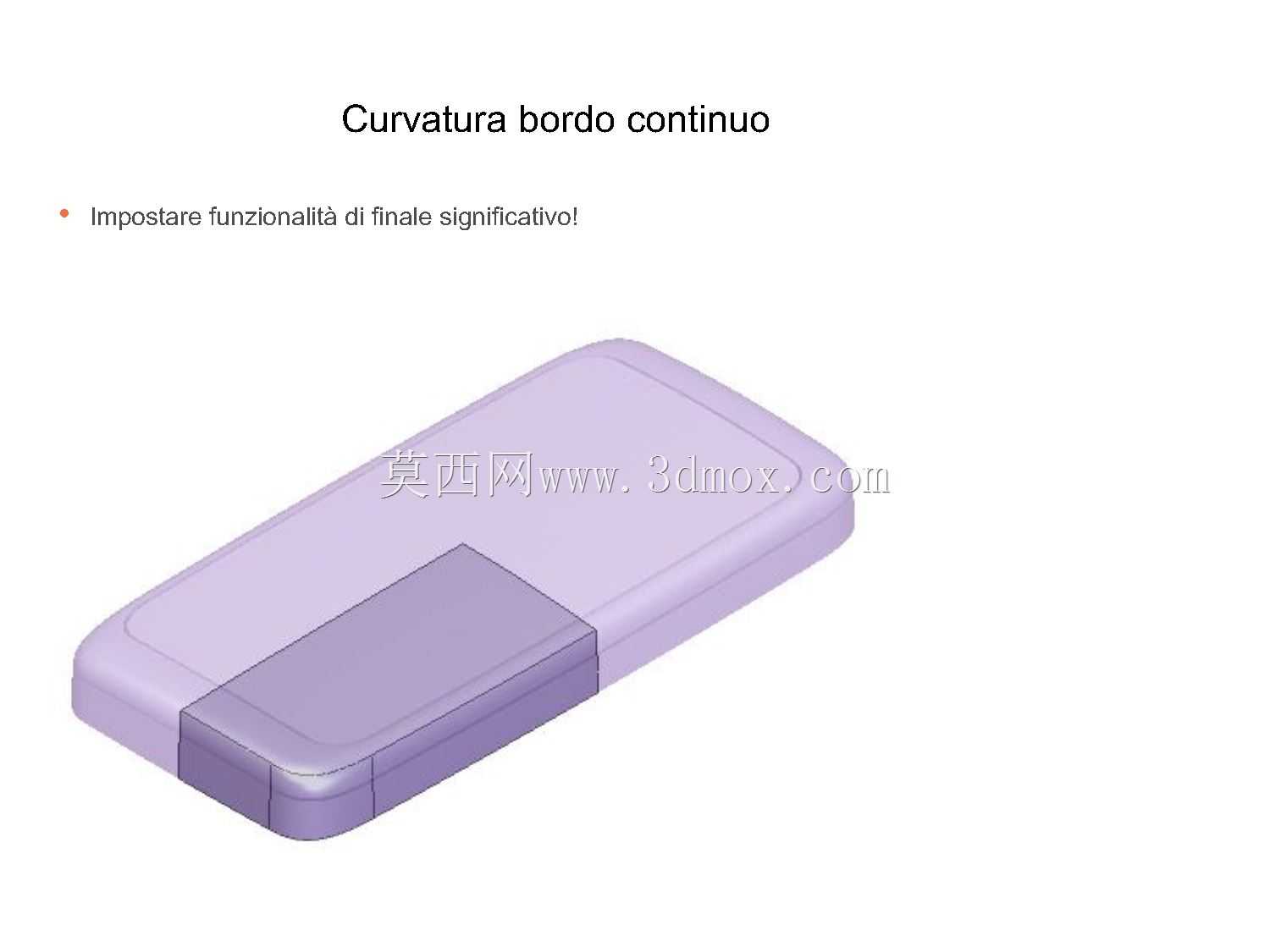

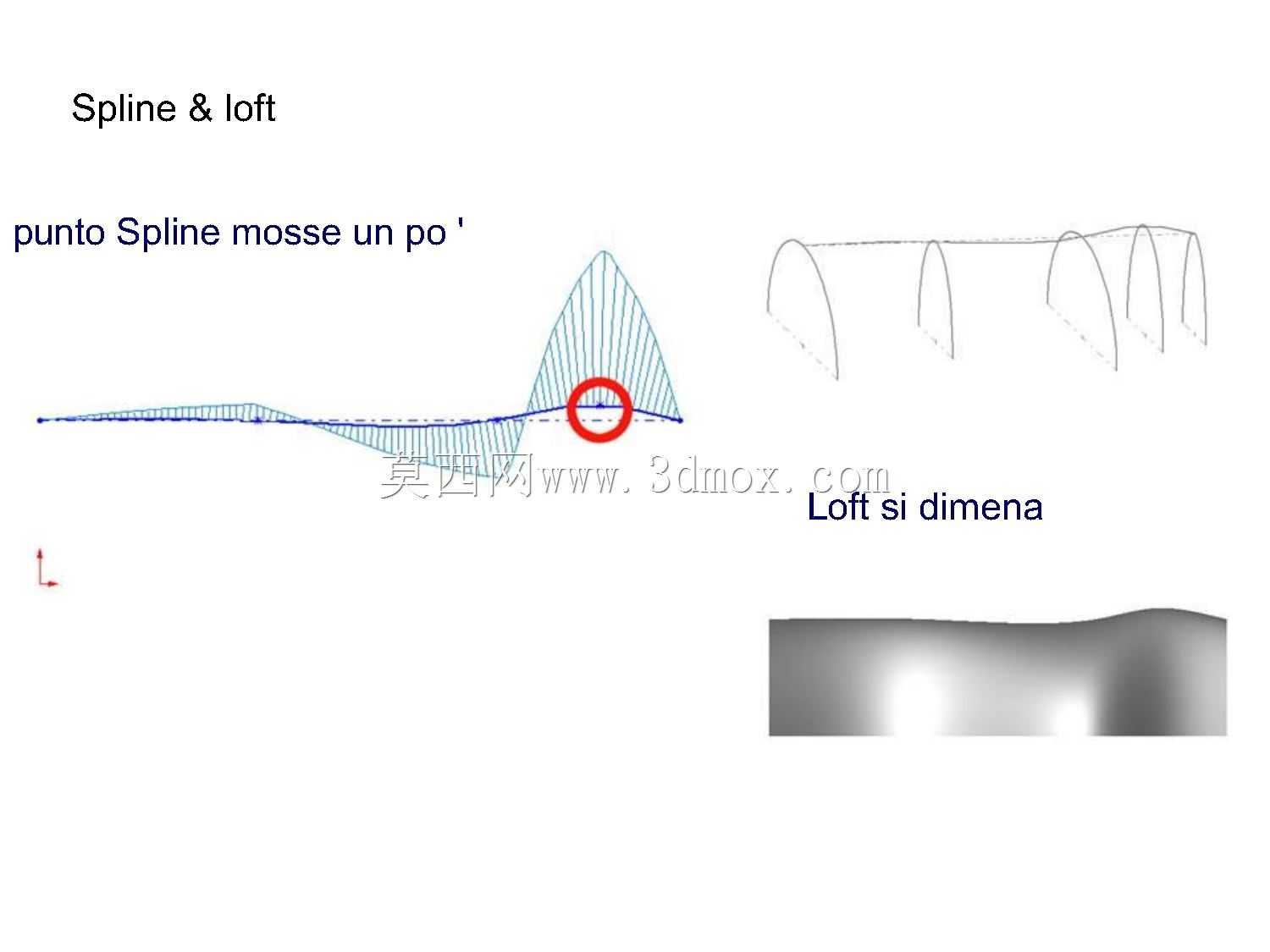

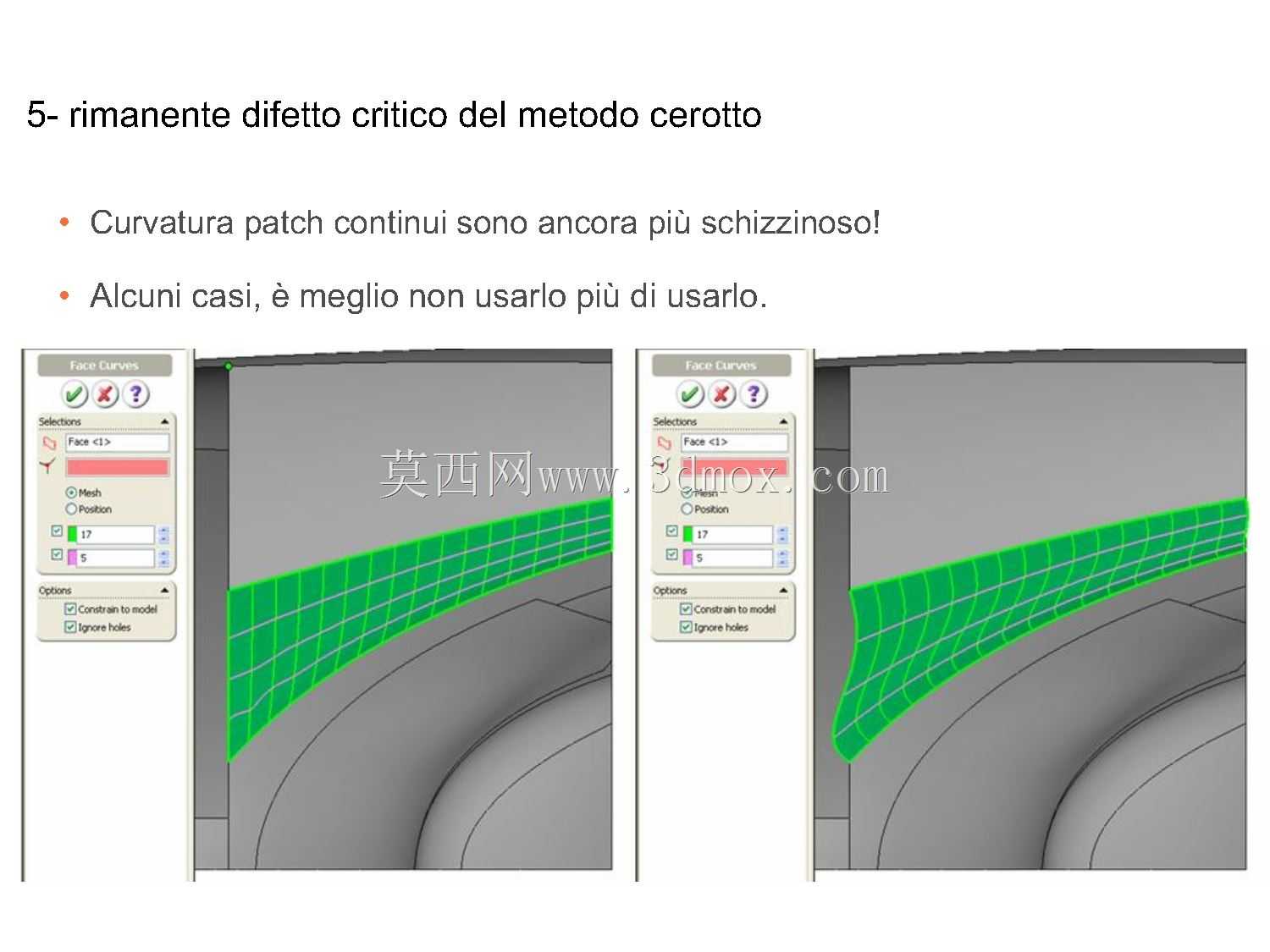

　　转盘与机身正面的衔接处采用G3连续的曲率过渡，保证拇指在转盘边缘滑动时没有突兀的台阶感，转盘表面的微凸曲面按照指腹接触的弧度做曲率匹配，操作时的按压反馈行程也通过曲面下方的支撑结构间隙做对应预留。机身侧面的曲率从正面边缘向背面逐步收窄，最薄处的厚度控制满足内置电池、存储芯片与音频解码主板的安装空间需求，背面采用大曲率的弧面设计，完全贴合手掌自然握持时的掌心弧度，长时间单手握持也不会产生局部压痕。很多初做消费电子结构的工程师容易犯的错误是把外观圆角做成等半径倒圆，实际量产中这类等半径圆角在注塑成型时容易出现表面缩痕，同时光影反射会出现明显的棱线断层，本次建模中所有外观面的曲率都做了连续度校验，相邻曲面的曲率梳没有突变点，

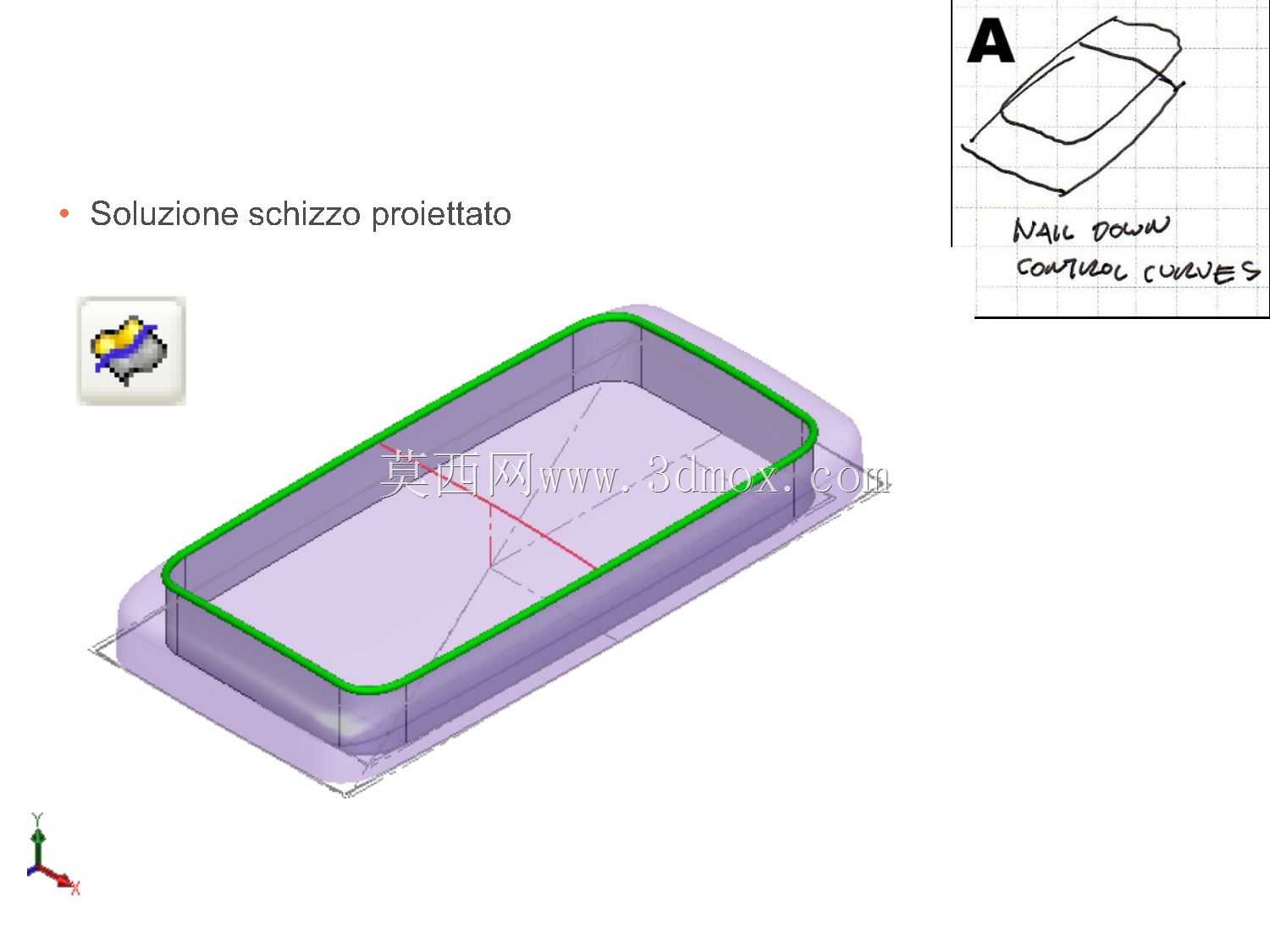

　　从正面到侧面再到背面的光影过渡是均匀顺滑的，不会出现局部反光过亮或者发暗的问题。接口位置的曲率处理也需要重点关注，机身顶部的耳机孔、底部的数据接口周边，曲面要做局部的曲率微调，保证接口安装后与机身表面的缝隙均匀，不会出现一侧宽一侧窄的装配问题。屏幕保护盖的安装位周边，曲率要匹配保护盖的厚度，做下沉式的台阶设计，台阶边缘的圆角曲率控制在既不会积藏手汗污渍，又能保证保护盖粘贴后边缘不翘边的范围。操控转盘下方的功能按键区域，按键表面的微曲面和周边机身曲面保持曲率连续，按键按下时的活动间隙通过周边曲面的拔模角度做预留，避免按键卡滞。从结构强度角度考虑，曲率连续的曲面相比棱角分明的结构，抗跌落冲击的能力更强，日常使用中从桌面高度意外跌落时，

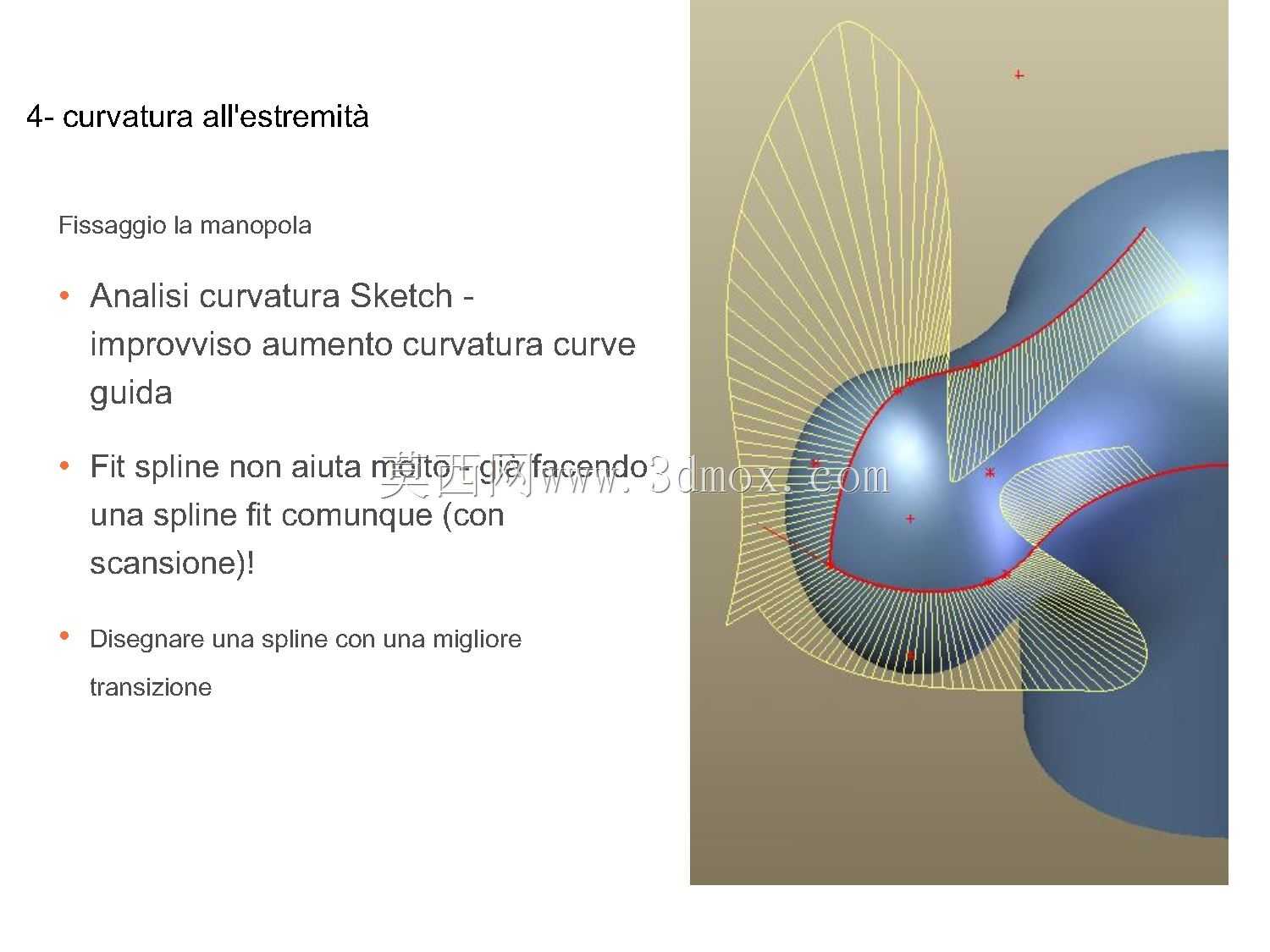

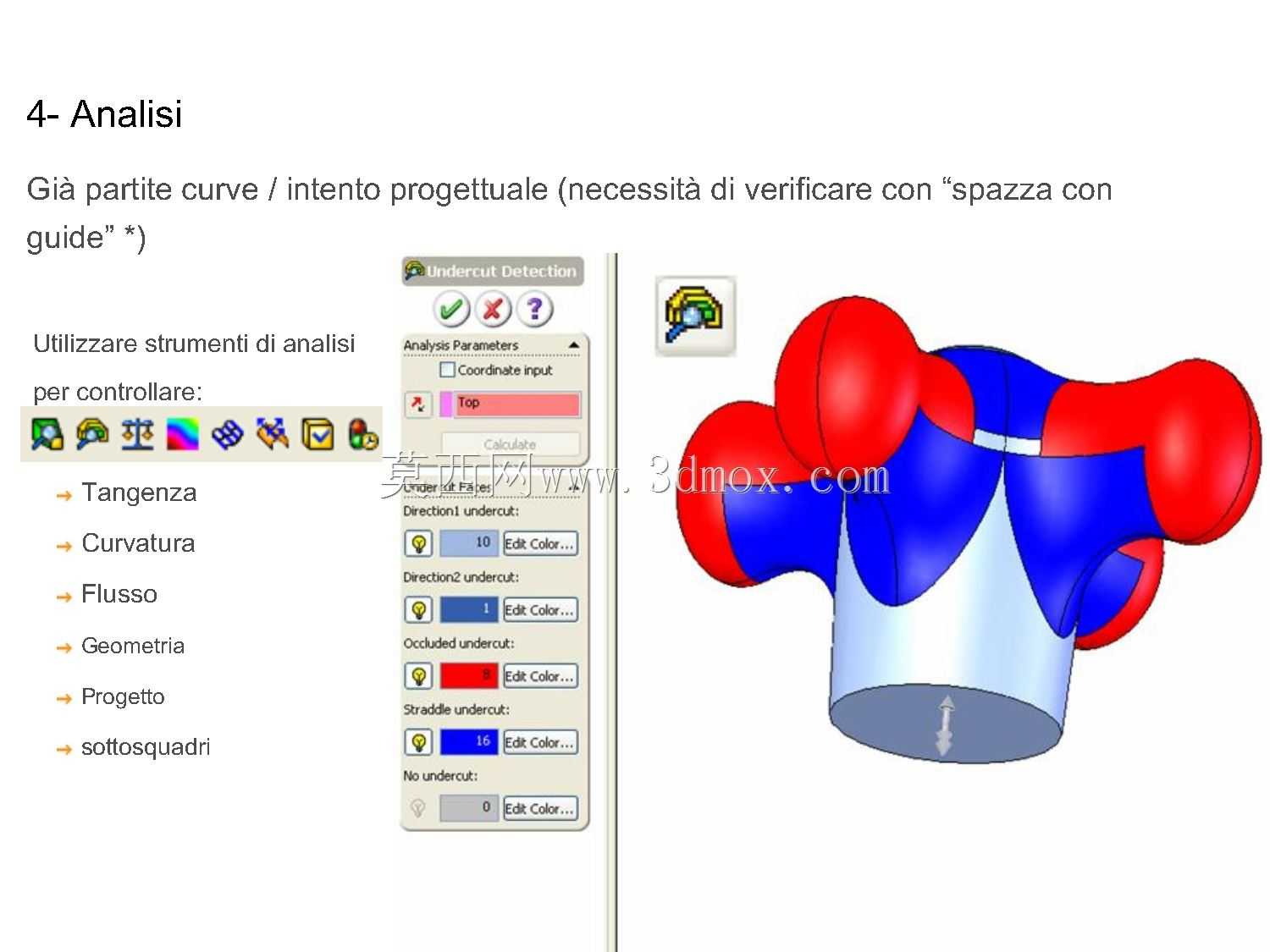

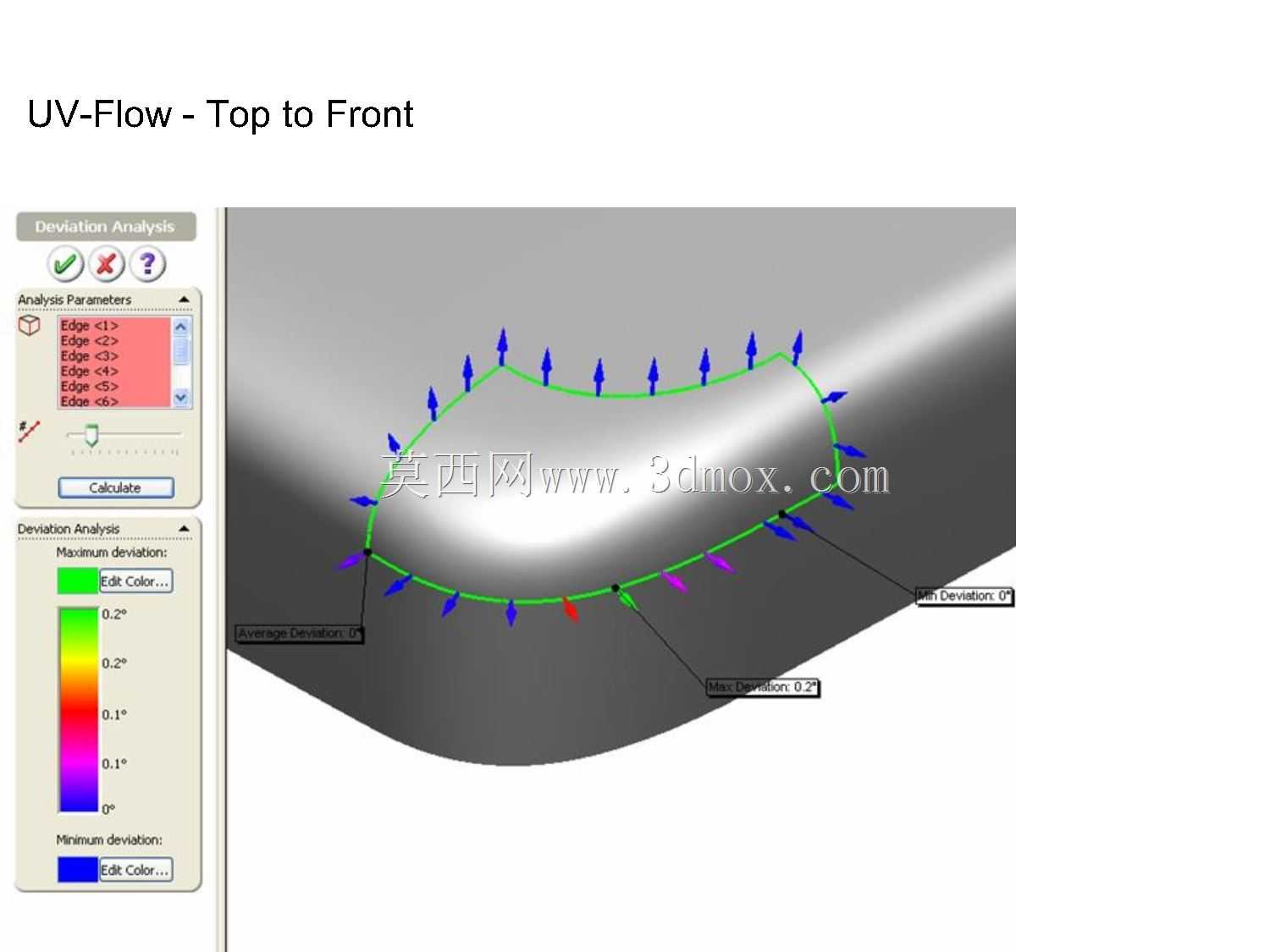

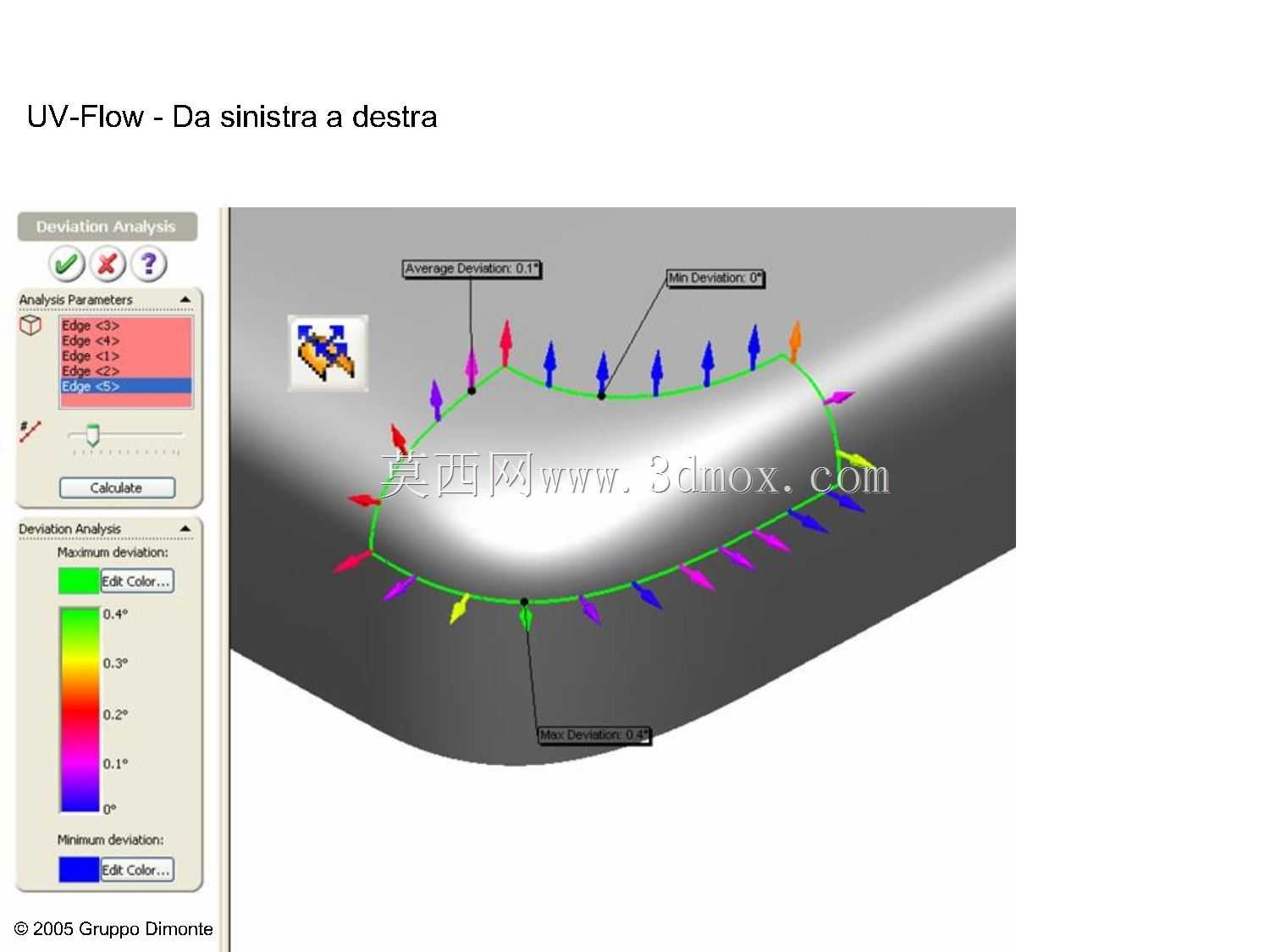

　　曲面可以分散冲击应力，减少外壳开裂的概率。建模过程中对不同位置的曲率半径做了分层匹配，握持接触区的曲率半径更大，过渡更平缓，非接触的装配定位区可以适当减小曲率半径，满足内部元器件的安装固定需求。内部的主板安装柱、电池固定筋位的位置，都对应外表面的曲率做了高度调整，保证安装柱的顶面是平面，不会因为外表面的弧度导致安装柱歪斜，影响主板装配的平整度。音频模块的屏蔽罩安装位周边，曲面做了局部避空，避免屏蔽罩和外壳内壁产生干涉，同时预留出0.1mm的间隙防止摩擦产生异响。耳机孔的安装套筒周边，做了环形的加强筋，加强筋的走向顺着外表面的曲率方向排布，既不影响外观面的厚度均匀性，又能提升接口位置的结构强度，频繁插拔耳机也不会出现接口松动的问题。整体建模完成后，通过曲率分析工具校验所有外观面的连续性，确保没有曲率突变的区域，同时模拟握持状态下的手指接触范围，对接触频繁的区域做曲率优化，进一步提升握持的贴合度。这类曲面曲率的设计思路同样适用于其他手持消费电子设备，核心是在满足内部元器件安装空间的前提下，通过连续的曲率匹配实现外观质感与使用手感的平衡，避免为了造型牺牲结构可靠性，也不能只考虑结构强度忽略人机交互的实际体验。
