锥筒桁架组合承载结构静力学分析模型

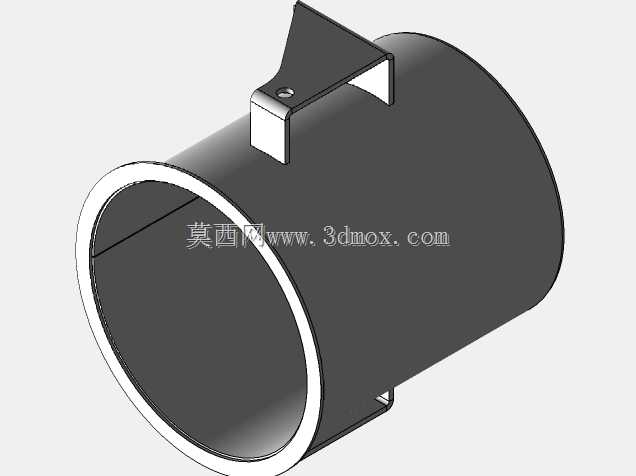

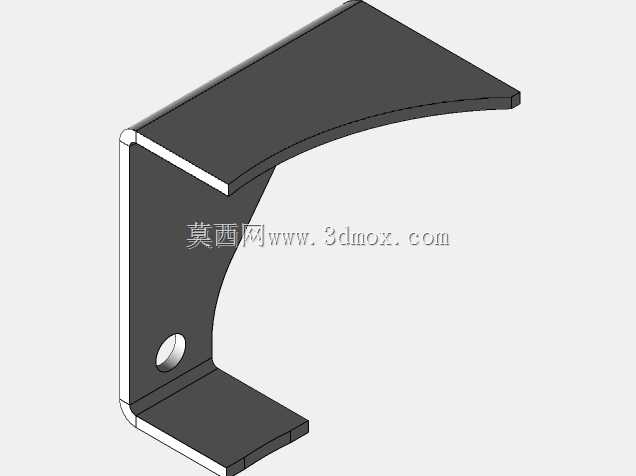

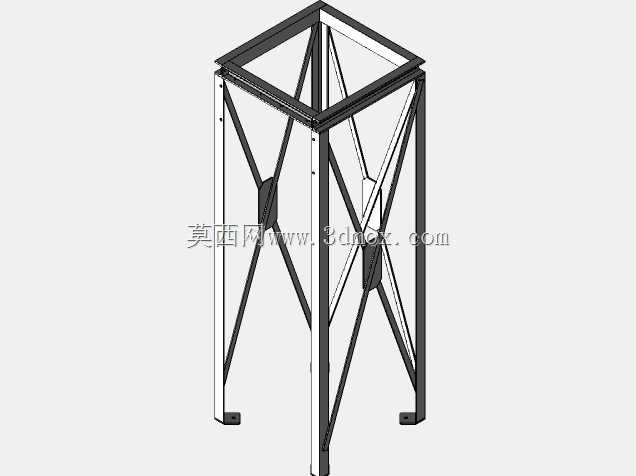

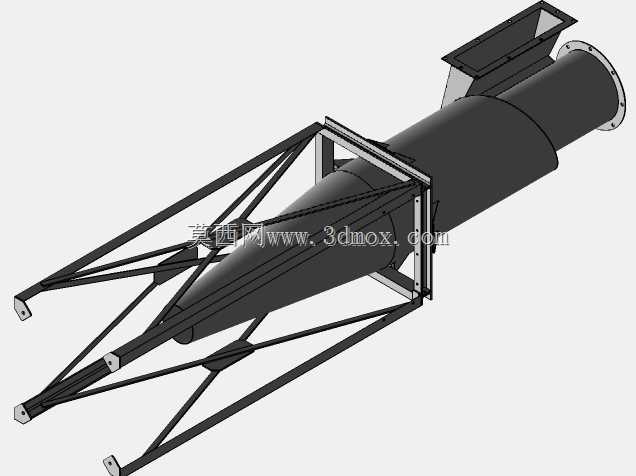

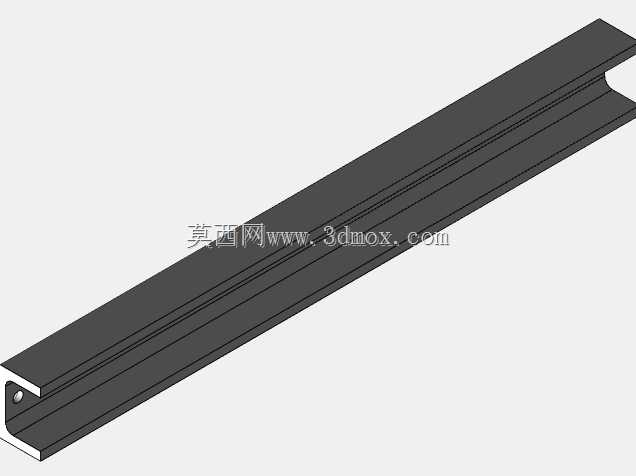

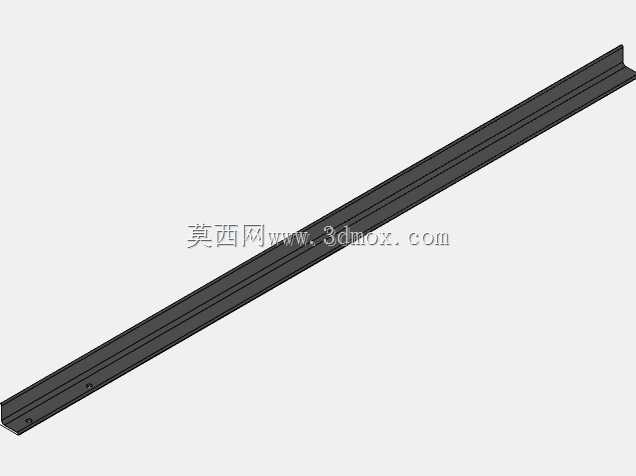

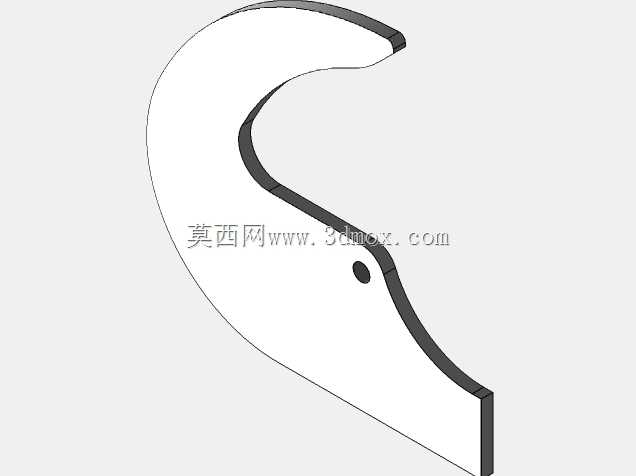

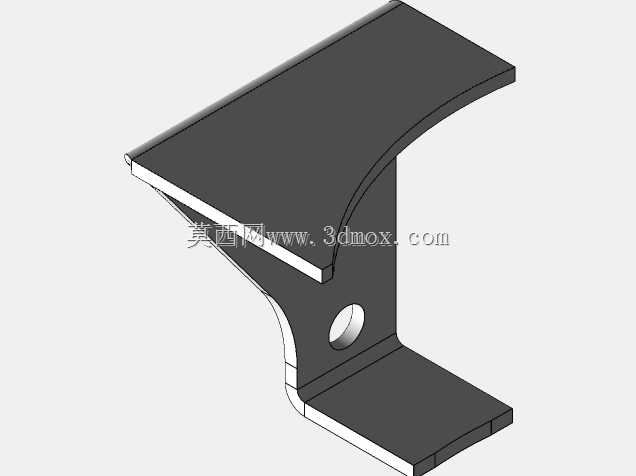

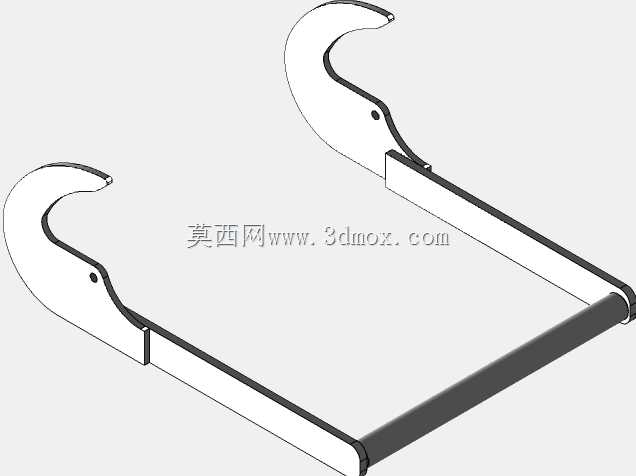

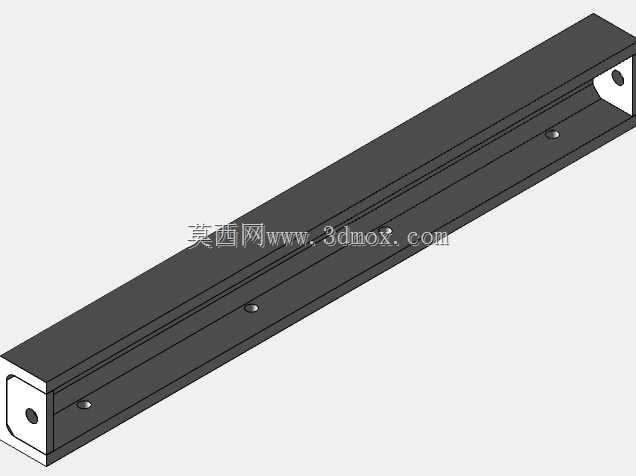

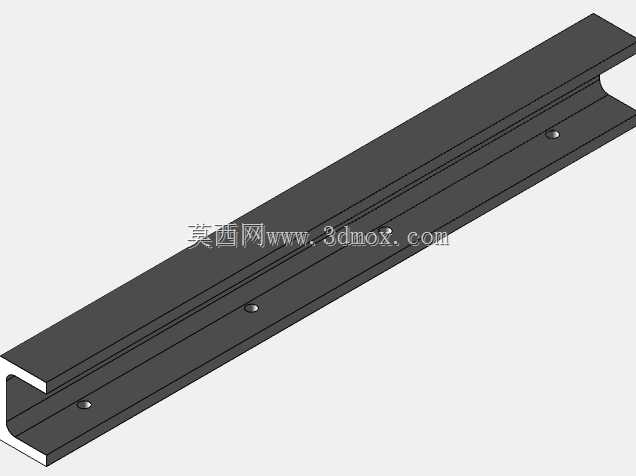

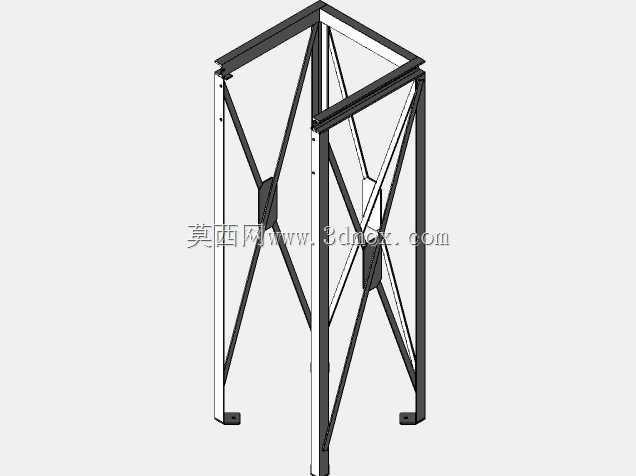

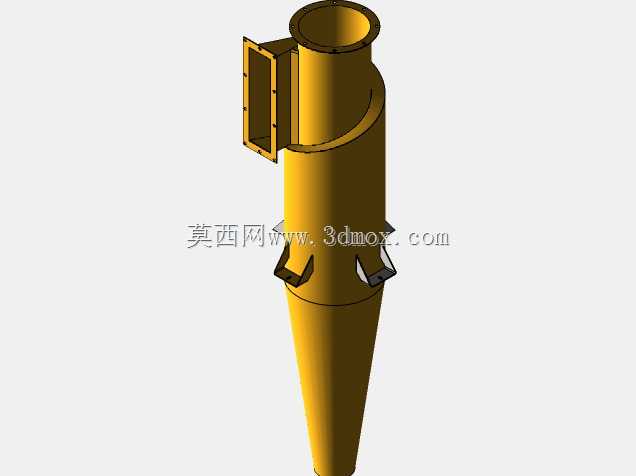

　　该承载结构主要面向中高空作业支撑、小型塔架类设备的承载场景，可作为临时信号架设支架、小型户外设备支撑立柱、轻型物料提升导向架的核心承载单元使用，实际工况下需同时承受顶部设备垂向载荷、侧向风载以及安装过程中的偏载作用力，结构的应力分布合理性直接决定整体使用的可靠性与服役寿命。从结构组成来看，整体采用上部锥筒+下部空间桁架的组合构型，上部锥筒段为变径薄壁结构，上端面预留设备安装接口，可直接匹配对应规格的搭载设备法兰盘，锥筒外壁设置有两组对称的导向附板，可用于配套升降组件的滑动导向，避免搭载设备升降过程中出现径向偏移。下部空间桁架采用多根斜向支腿与横向连接筋组合的形式，支腿沿锥筒底部圆周方向均匀排布，下端形成大于锥筒外径的支撑边界，

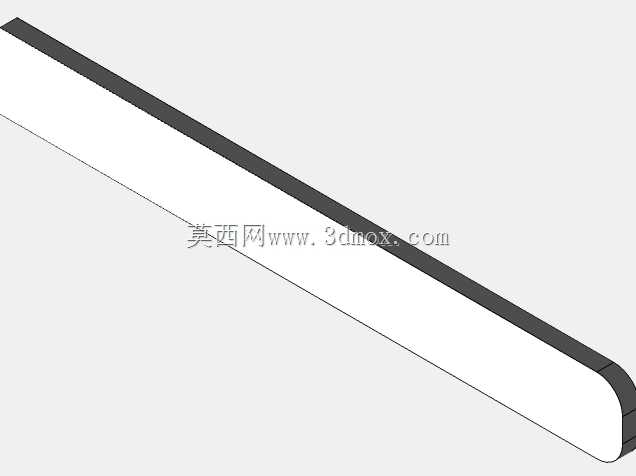

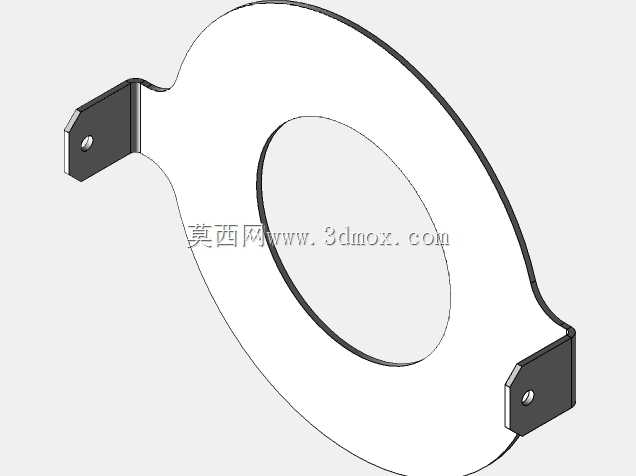

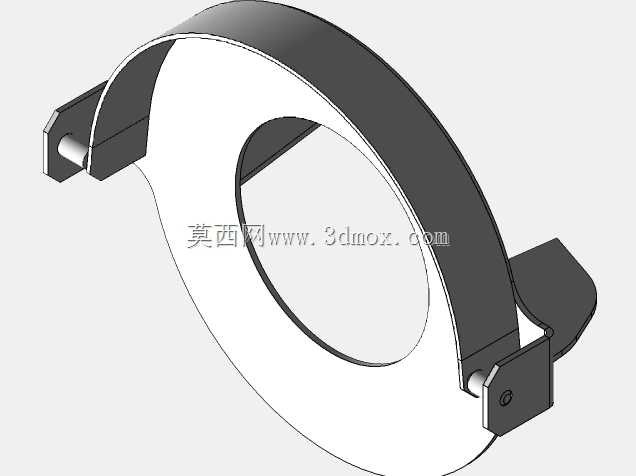

　　可直接放置于硬化安装平面，也可通过底部预留的安装孔与地基预埋件做刚性连接，有效降低整体结构的重心高度，提升抗倾覆能力。设计过程中首先根据预设的额定顶部载荷、最大允许侧向挠度确定整体的高度与底部支撑跨距，锥筒段的壁厚沿轴向做渐变处理，靠近桁架连接位置的壁厚适当增加，匹配上下段连接位置的应力集中特性，避免连接位置出现应力突变。桁架支腿采用等截面细长杆构型，相邻支腿之间通过多道横向环形筋做连接，每道环形筋的位置对应支腿的失稳临界节点，可有效提升单根支腿的抗失稳能力，同时控制整体结构的自重。静力学分析过程中，对底部支腿端面施加全位移约束，在顶部安装面施加额定垂向工作载荷与等效侧向风载，通过有限元求解得到整体结构的应力云图与位移分布，

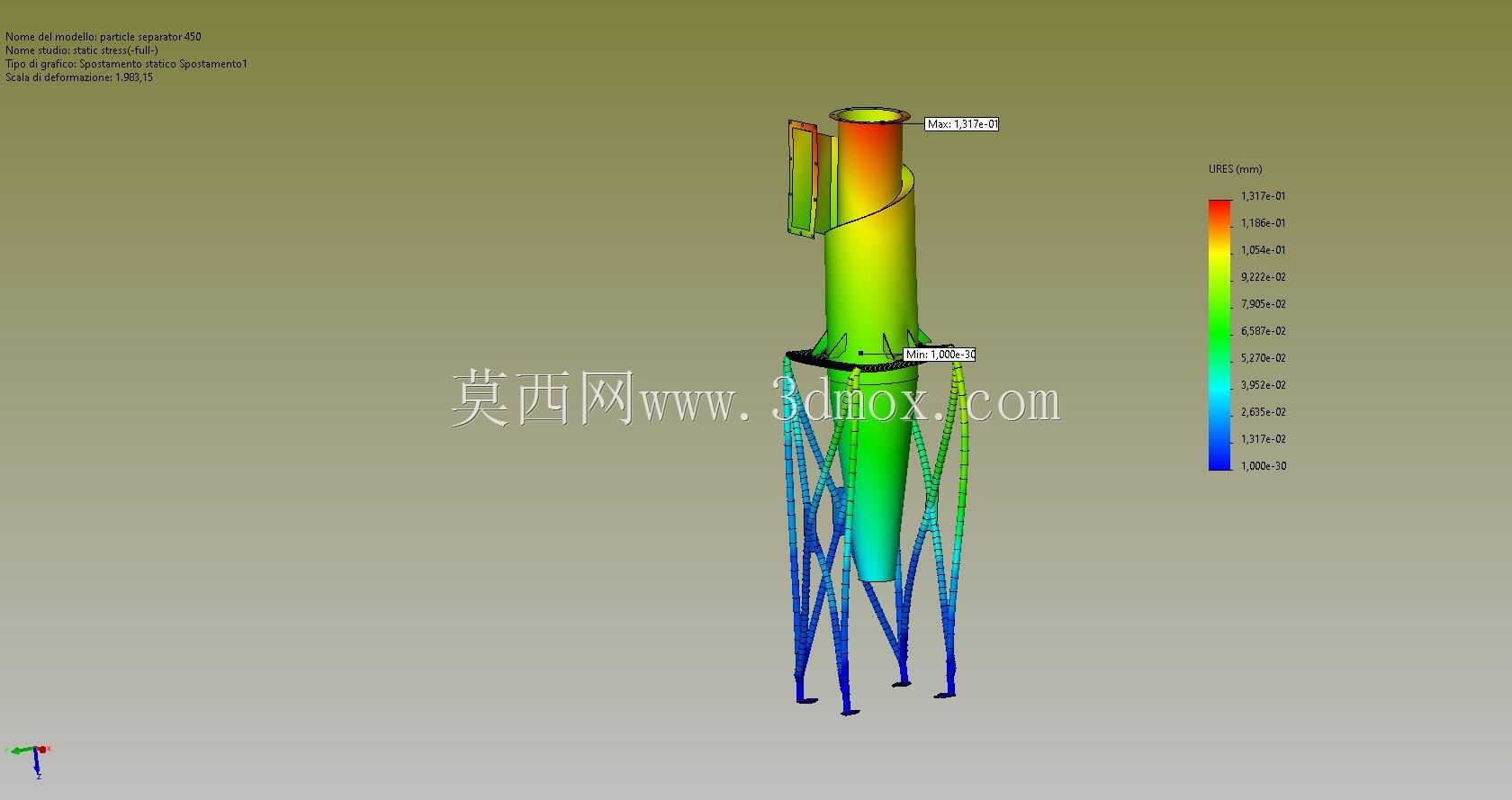

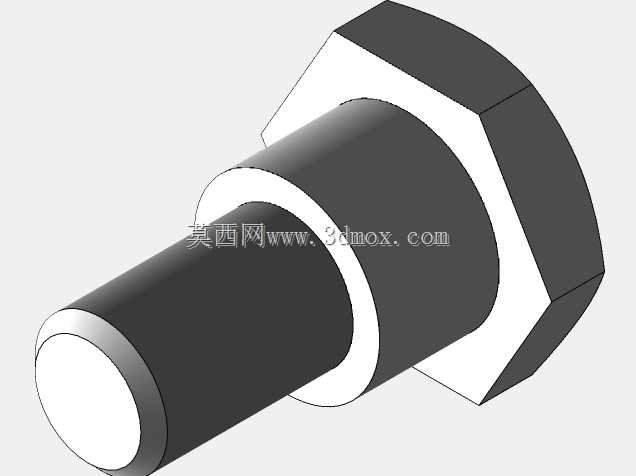

　　从结果来看，锥筒段上部靠近安装面位置应力水平最高，沿锥筒向下应力逐步降低，桁架段支腿靠近锥筒连接位置应力相对较高，支腿底部位置应力水平最低，整体位移最大值出现在顶部安装面位置，侧向位移量满足预设的刚度要求。结构的安装边界需保证底部支撑平面的平面度公差，若采用预埋螺栓连接，需保证各螺栓孔的位置度与锥筒轴线的同轴度要求，避免安装过程中产生额外的装配应力。锥筒外壁的导向附板需保证安装面的直线度与平行度，与配套滑动组件的配合间隙控制在合理范围，避免滑动过程中出现卡滞。桁架支腿之间的连接节点采用满焊处理，焊接后需做去应力处理，避免焊接残余应力影响整体结构的承载能力。实际应用中可根据不同的载荷等级调整锥筒壁厚、

　　桁架支腿的截面尺寸以及环形筋的排布密度，在满足强度与刚度要求的前提下尽可能降低结构自重，减少材料消耗与安装运输成本。该结构相比单一的筒型支撑结构，下部桁架段在保证支撑刚度的同时大幅减少了材料用量，相比纯桁架结构，上部锥筒段可提供更规整的设备安装接口与导向面，兼顾了安装便利性与结构轻量化的需求，适合在对结构自重、安装便捷性有要求的户外临时支撑、小型设备搭载场景中使用。
