汽车悬架与转向机构结构设计展示

　　这套结构主要面向乘用车辆底盘开发场景，覆盖前桥单侧的悬架承载与转向传动两大核心功能模块，可用于底盘调校阶段的运动干涉校验、硬点参数验证以及零部件受力路径分析工作。从实际装车用途来看，该结构需要同时承担多重任务：行驶过程中路面传递的垂向冲击会先通过轮毂传导至转向节，再经上下控制臂分散到副车架安装点，中间的螺旋弹簧与减震器配合完成冲击能量的吸收与振动衰减，避免刚性冲击直接传递到车身；而转向动作输入时，转向拉杆会带动转向节绕主销轴线转动，直接驱动车轮偏转实现车辆转向，整套结构的硬点布置直接决定了车辆的转向回正性能、侧倾稳定性以及轮胎磨损速率。设计过程中首先要明确安装边界，车轮轮辋的偏距、轮胎断面宽度是外围尺寸的核心约束，

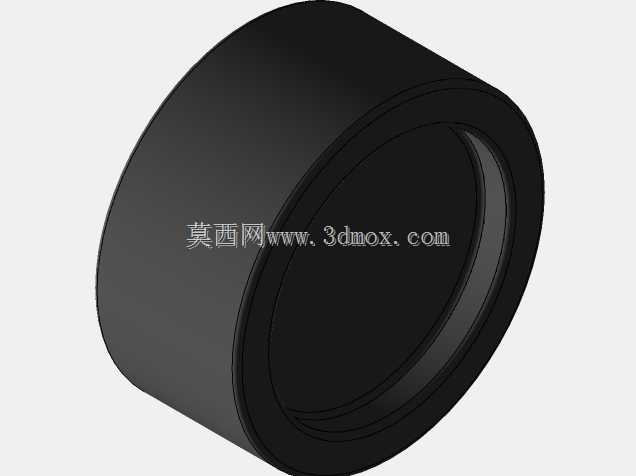

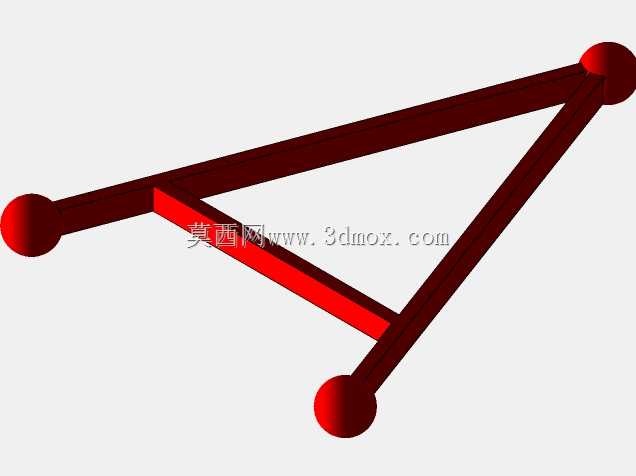

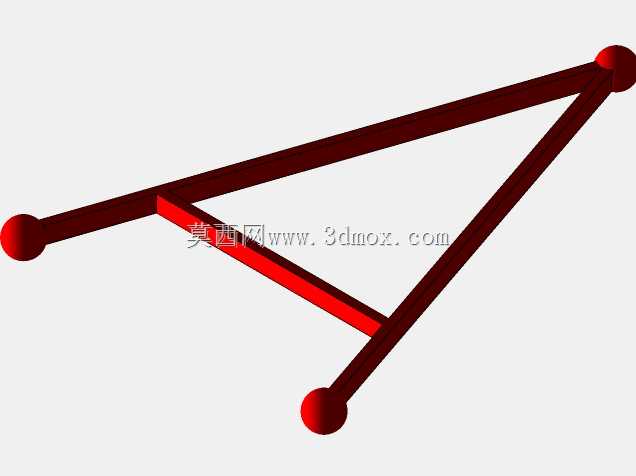

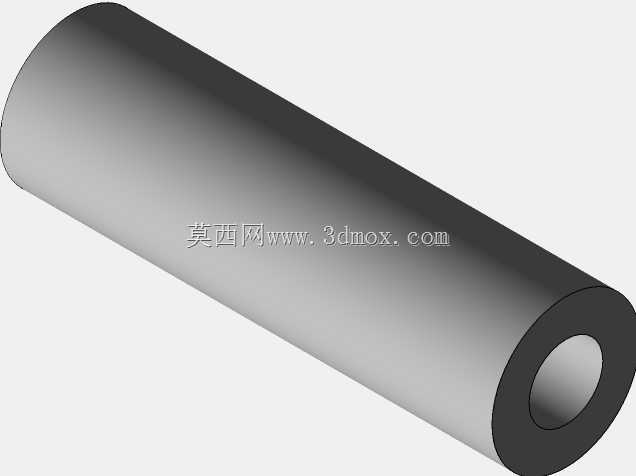

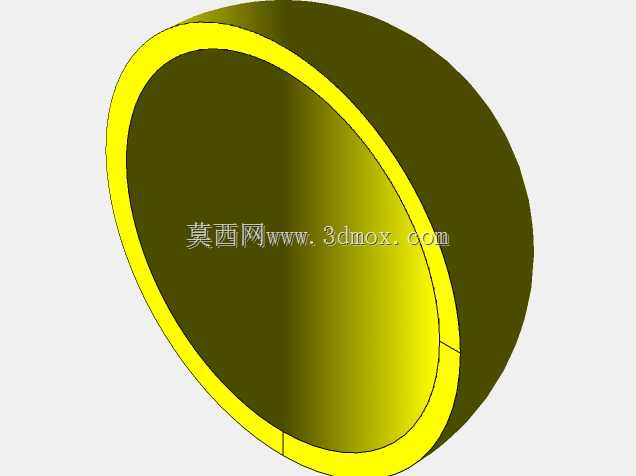

　　所有运动部件在全行程跳动、最大转向角工况下都必须与轮辋、轮胎内侧保留足够安全间隙，避免极限工况下出现运动干涉。减震器的安装角度并非垂直布置，而是根据主销内倾、后倾的参数要求做了倾斜设计，上端固定在轮拱内侧的减震器塔顶安装座，下端与转向节上的安装耳通过螺栓刚性连接，螺旋弹簧套在减震器外侧，上下端分别通过弹簧座定位，弹簧刚度与减震器阻尼的匹配需要结合车辆整备质量、轴荷分配做初步设定，建模时已经预留了弹簧刚度调整的参数接口，可根据后续仿真结果快速修改弹簧线径、有效圈数参数。上下控制臂采用不等长双横臂的结构形式，内侧通过橡胶衬套与副车架连接，外侧通过球头销与转向节铰接，这种布置形式可以在车轮上下跳动时精准控制车轮外倾角、前束角的变化范围，

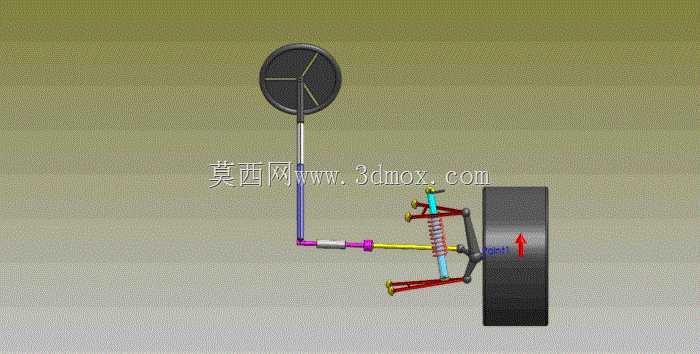

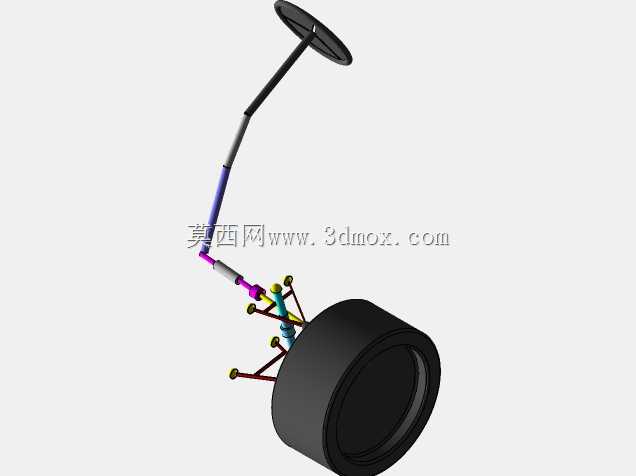

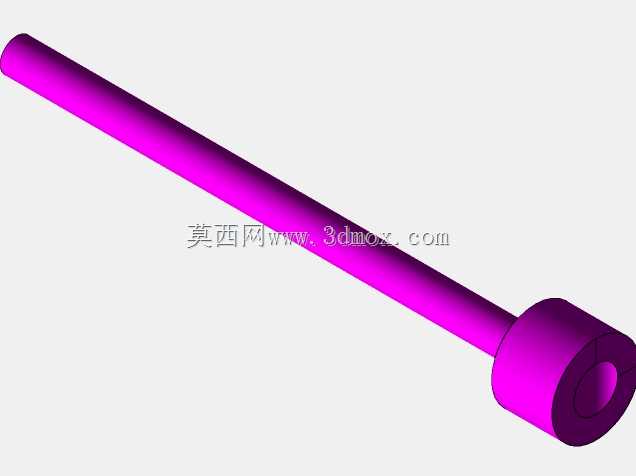

　　保证轮胎接地面积始终处于最优状态，减少轮胎偏磨。转向拉杆分为内外两段，内段通过球铰与转向器齿条输出端连接，外段通过拉杆球头与转向节上的转向摇臂连接，建模时已经考虑了拉杆长度的调节余量，可通过调整拉杆螺纹旋合长度来完成前轮前束的装配调校。转向节作为核心承载部件，集成了轮毂轴承安装位、减震器连接耳、上下控制臂球头安装孔、转向拉杆球头安装座、制动卡钳安装点多个接口，建模时对各个安装面的平面度、安装孔的位置度都做了公差参考设定，可直接用于后续零部件的工程图输出。整套结构的运动副连接全部按照实车装配关系设置，可直接用于运动学仿真，模拟车轮上下跳动过程中各个部件的运动轨迹，检查减震器压缩到极限行程、拉伸到极限行程时，弹簧是否会出现并圈、

　　拉杆是否会出现拉脱风险、控制臂是否会与周边部件发生碰撞。在实际开发流程中，这类三维结构模型是底盘开发阶段的核心载体，前期可以通过硬点调整快速验证不同悬架参数对车辆操控性能的影响，中期可以基于模型完成零部件的强度校核、模态分析，后期可以作为装配工艺设计的参考，明确各个部件的装配顺序、螺栓拧紧力矩对应的安装空间是否充足。需要注意的是，建模时已经将各个运动部件的初始位置设置为车辆满载静止状态下的平衡位置，在此基础上做上下跳动、转向动作的仿真，更贴近车辆实际行驶的工况，避免初始位置设置偏差导致仿真结果失真。另外，结构中所有铰接点的位置都做了参数化关联，调整主销定位参数时，相关部件的安装位置会自动更新，大幅提升方案迭代的效率，不需要每次调整硬点都重新绘制零部件模型。
