带锯齿安装座的重型起重吊钩结构

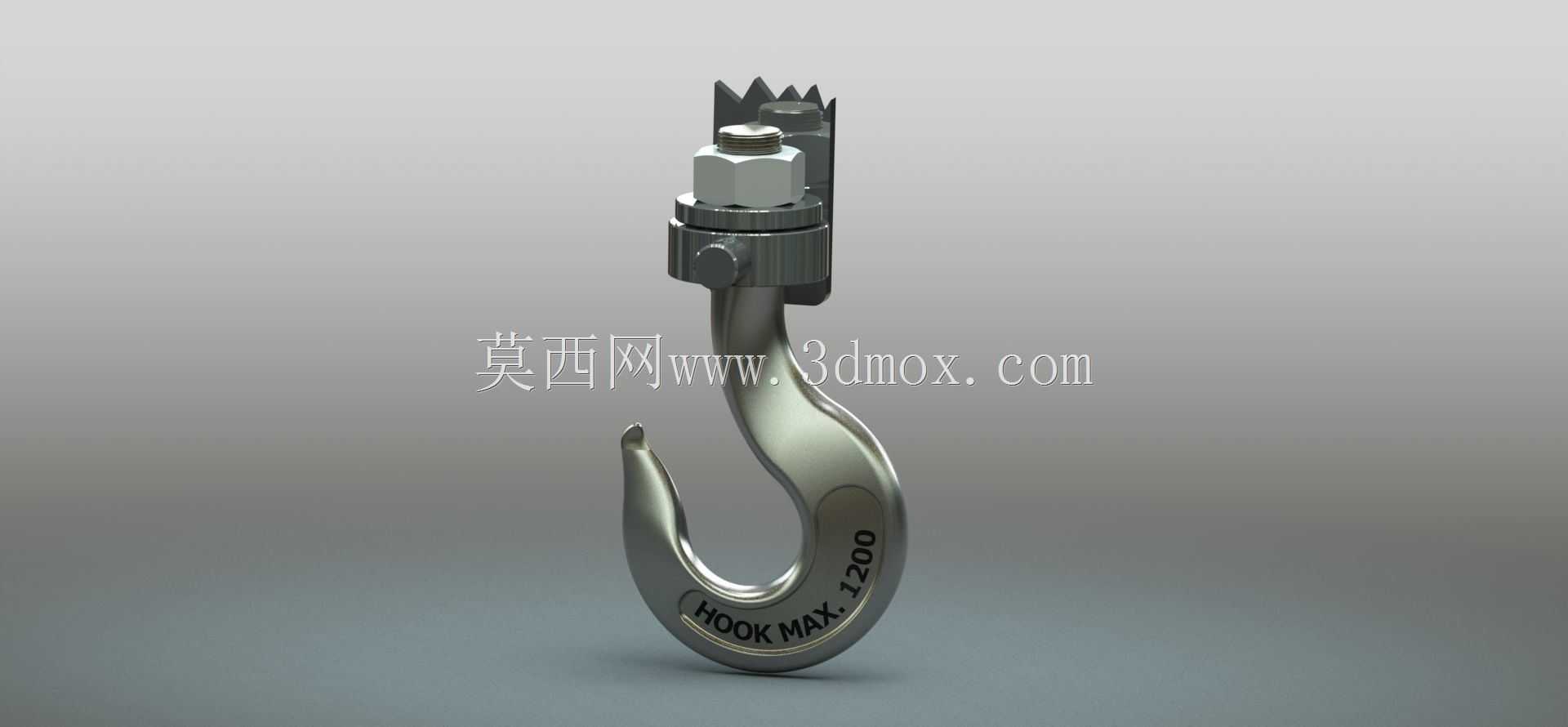

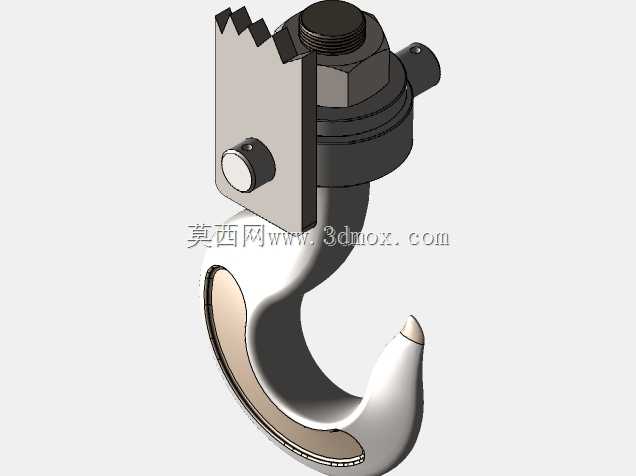

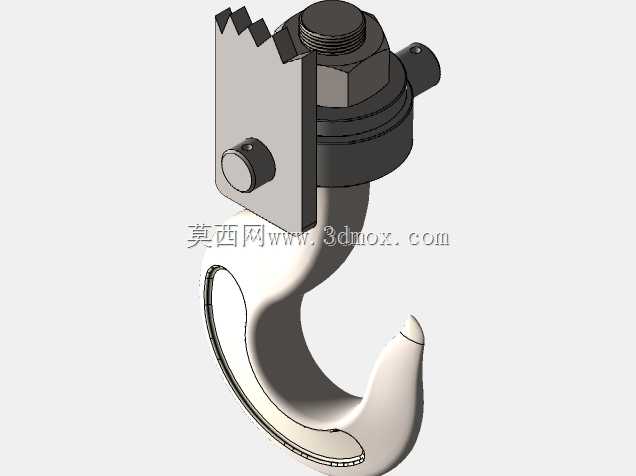

　　在车间重型物料转运、港口集装箱装卸、建筑施工构件吊装、仓储重型设备移位这类场景里，起重吊钩作为索具末端直接承载载荷的核心部件，其结构可靠性直接决定作业安全边界，本次呈现的吊钩结构针对常规平座安装易打滑、额定载荷下连接位易窜动的痛点做了针对性优化。从实际安装适配来看，顶部的锯齿状安装座是区别于普通平面压接吊钩的核心设计，这类锯齿结构在与吊装带端的金属连接座、或者起重设备末端的挂接板配合时，能够通过齿牙嵌入配合件表面的微观形变，抵消大载荷起升瞬间的横向窜动力，尤其是在斜向吊装、载荷存在小幅摆动的工况下，锯齿结构的咬合作用能避免吊钩整体绕安装轴转动，防止吊索扭结带来的载荷集中。吊钩本体采用渐变曲率的钩身曲线，

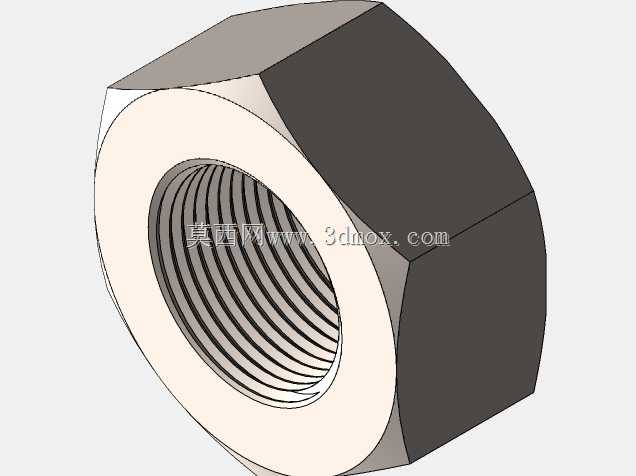

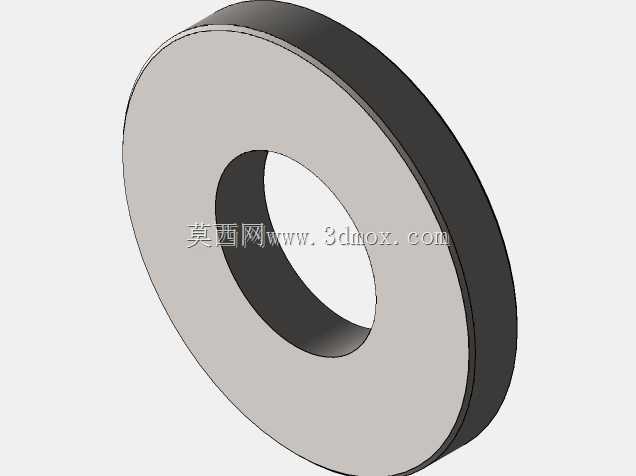

　　从钩颈位置到钩尖位置的截面厚度逐步过渡，并非等直径圆钢弯制，这种变截面设计是基于有限元应力分析结果做的优化：钩颈位置承受的是垂直方向的拉应力与安装轴带来的剪切应力，因此截面做了加厚处理，过渡圆角放大以减少应力集中；钩身中段是主要的承载弯曲段，曲率半径经过测算，在1200kg额定载荷下，弯曲应力分布均匀，不会出现局部应力超过材料屈服强度的情况；钩尖位置做了向内的收角处理，配合防脱挡片的安装位（图中可见钩身侧面的固定销孔），能够避免吊索在作业过程中从钩口滑脱，同时钩尖的厚度做了收窄，方便穿入吊环、卸扣这类连接件的内孔，提升挂接效率。顶部的锁紧螺母采用六角厚螺母结构，配合防松垫片，安装时将锯齿座压接在配套的连接件上之后，

　　通过螺母锁紧能够提供足够的预紧力，让锯齿的咬合深度达到设计值，避免长期受交变载荷作用出现螺母松动的问题，这类厚螺母的螺纹啮合长度比普通标准螺母长30%左右，抗疲劳松动的性能更适配起重作业频繁启停、载荷波动的工况。从安装边界来看，顶部安装轴的直径适配常规1吨级卸扣的内孔尺寸，锯齿座的外径与常见的手动葫芦、电动葫芦末端的挂接槽尺寸匹配，不需要额外加工转接件就可以直接替换原有同载荷等级的吊钩，降低现场配件替换的适配成本。钩身侧面刻印的载荷标识位置做了微凹处理，避免长期使用过程中标识被磨损，方便现场作业人员快速识别额定载荷，防止超载使用。在实际建模过程中，钩身的曲面采用导向曲线放样的方式生成，而非简单的扫掠，

　　这种建模方式能够精准控制每个截面的壁厚与曲率变化，还原实际锻造吊钩的金属流线走向，因为实际生产中锻造吊钩的金属流线是沿钩身受力方向分布的，建模时还原这一结构特征，后续做有限元分析时的应力结果才会和实际工件的受力状态更贴合。这类吊钩的使用场景覆盖了从车间内的机床部件吊装、模具转运，到户外施工的管材、钢结构件吊装，甚至物流仓储中的重型货箱起吊，只要是额定载荷在标定范围内的垂直或者小角度斜向吊装作业都能适配，相比普通的无齿安装座吊钩，它的连接位抗滑移性能提升明显，在频繁变幅、带载移动的起重作业中，连接可靠性更有保障，同时整体重量控制在合理范围，不会因为增加锯齿结构就导致索具末端重量过大，增加作业人员挂接时的操作负担。钩身的表面过渡全部做了圆角处理，没有尖锐棱角，一方面是避免挂接时割伤吊索的纤维或者钢丝绳，另一方面也能减少热处理过程中的开裂风险，实际生产中这类吊钩一般采用合金钢锻造后调质处理，表面做镀锌或者喷塑防腐，适配户外潮湿、多粉尘的作业环境，建模时还原的曲面光滑度也能为后续的工艺仿真提供准确的模型基础，比如锻造过程的金属流动仿真、热处理的应力变形仿真，都需要精准的曲面模型作为输入。
