手摇式铅笔削笔器结构仿真设计

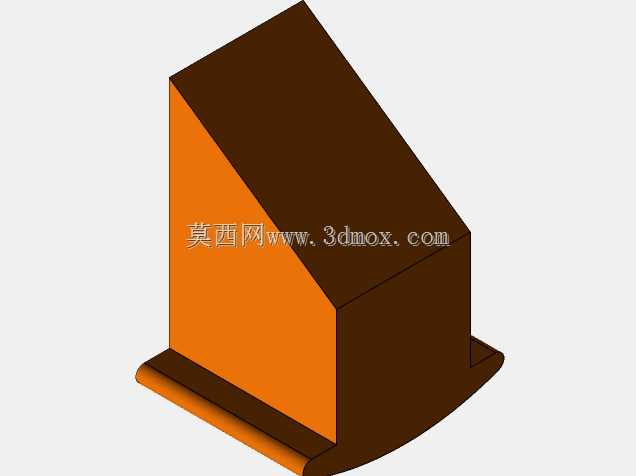

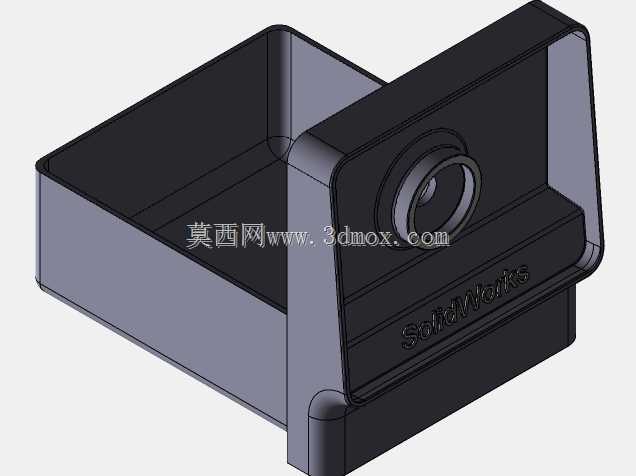

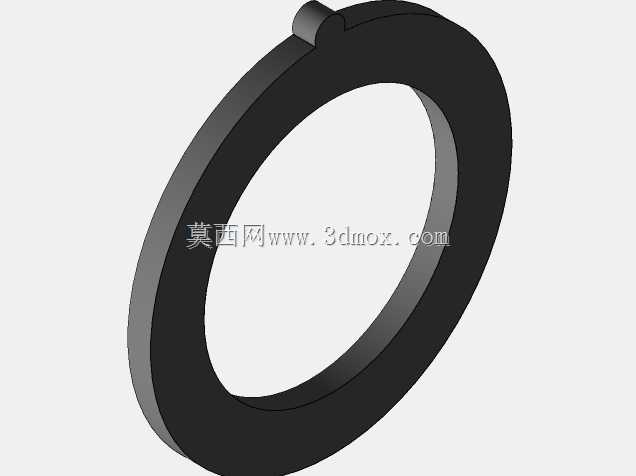

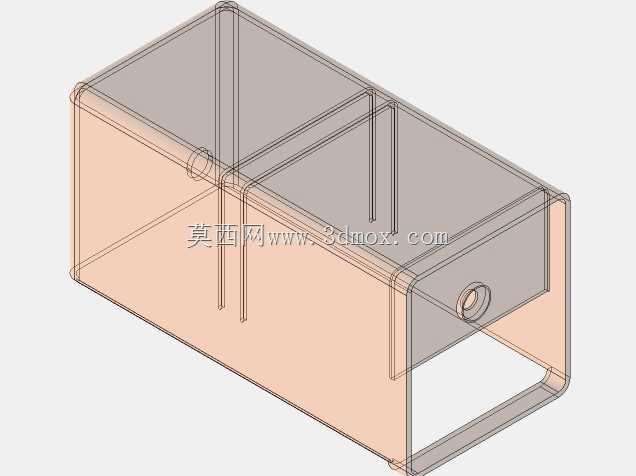

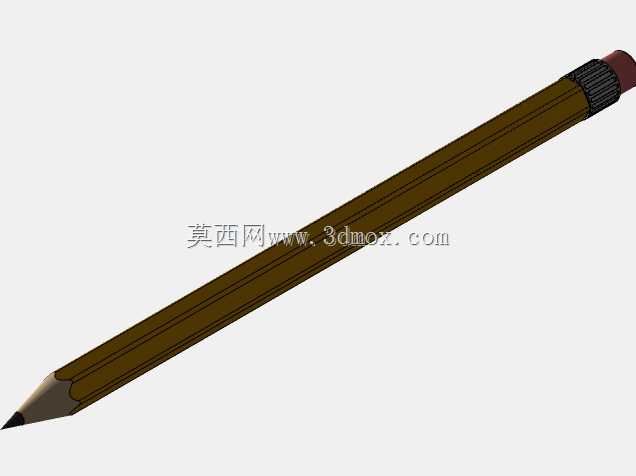

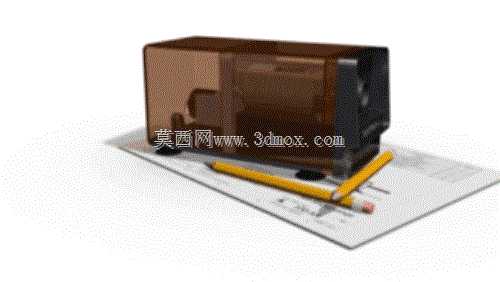

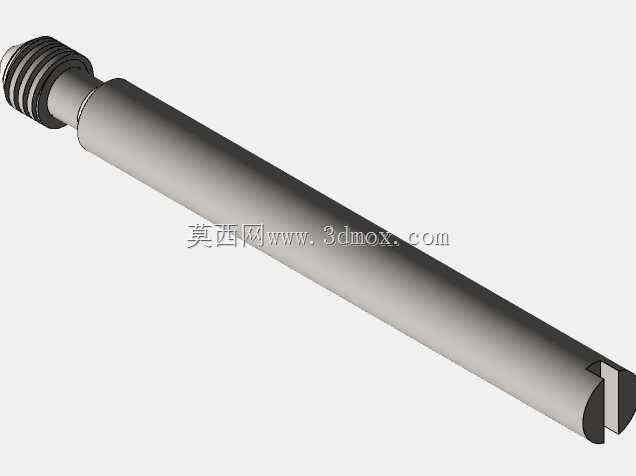

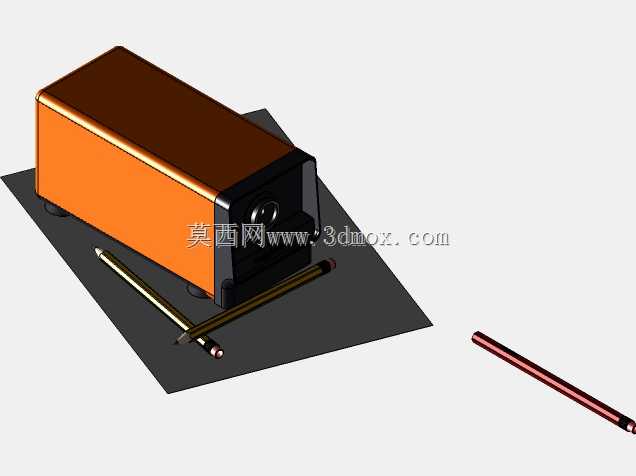

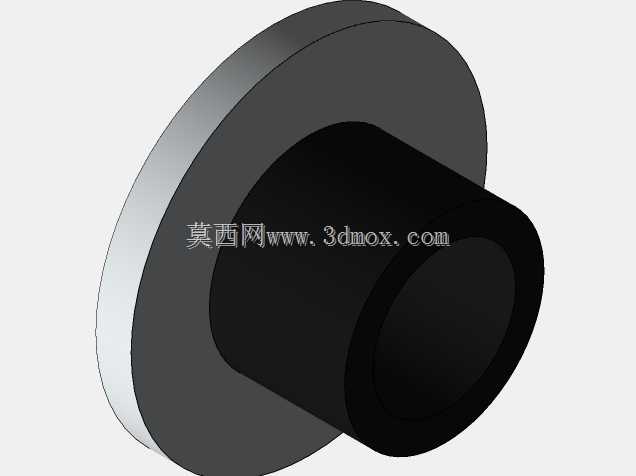

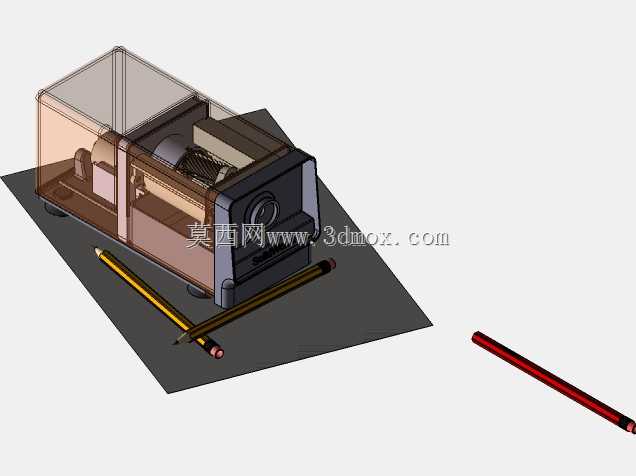

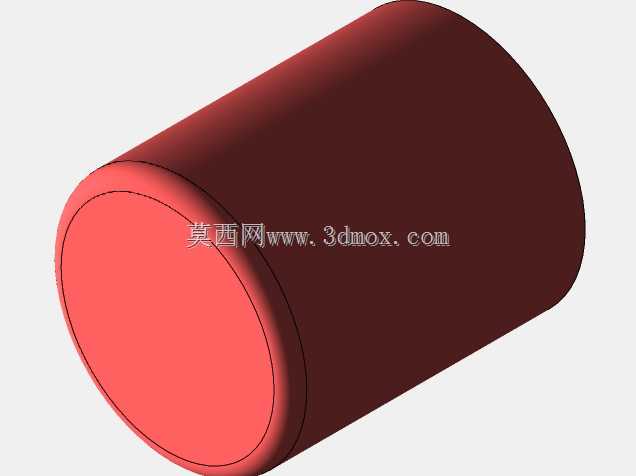

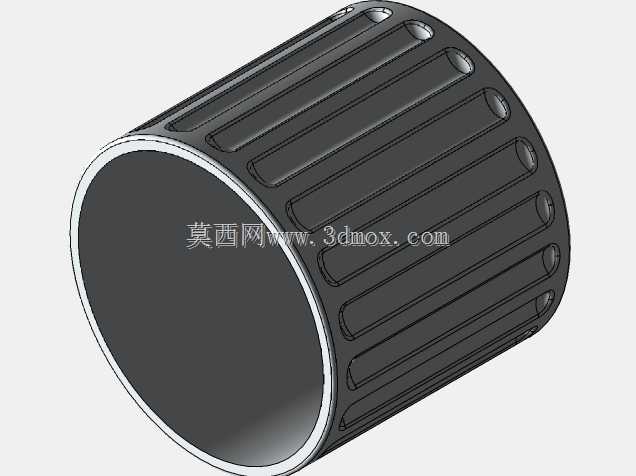

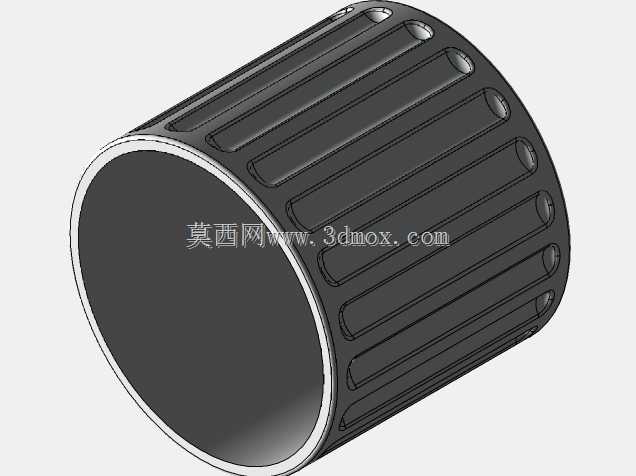

　　日常办公与教学场景中，手动削笔器是普及率极高的文具类机械产品，相比简易卷笔刀，手摇式结构的削笔器切削更稳定，笔尖成型一致性更好，也能避免刀片直接外露带来的使用安全隐患，在中小学教室、设计绘图工位、美术创作工作室都属于高频使用的小型工具。这类产品的核心功能是通过手动输入扭矩，带动内部的滚压夹持机构固定铅笔，同时驱动锥形滚刀组件做旋转进给运动，将铅笔木质外层与笔芯均匀切削成规整的锥形笔尖，整个切削过程不需要用户手动调整进笔角度，仅需摇动手柄即可完成操作，对低龄使用者也十分友好。从结构设计逻辑来看，这款削笔器的整体布局采用了半透明上盖搭配黑色功能端盖的组合，半透明外罩一方面可以直观观察内部铅笔的切削进度，

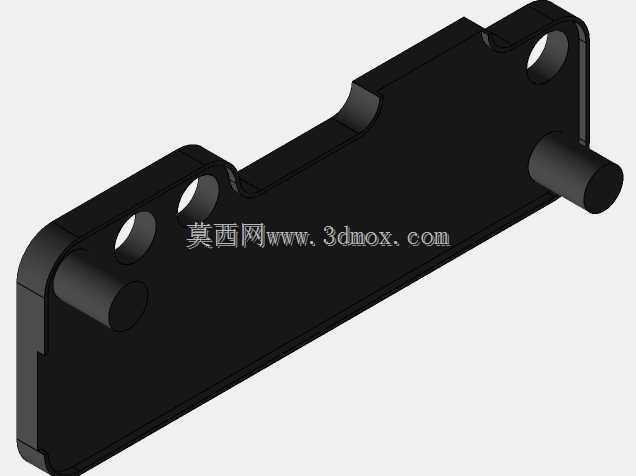

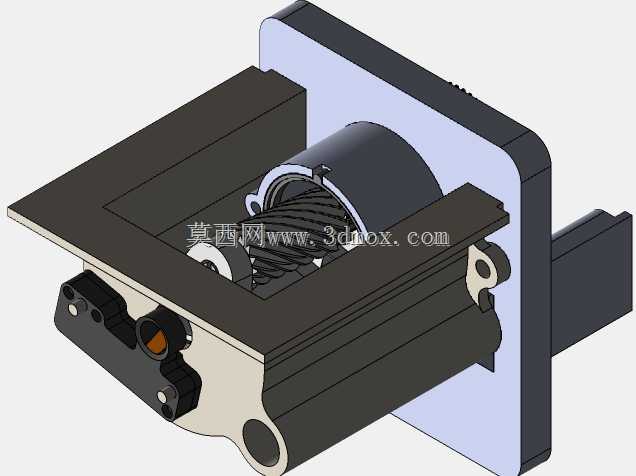

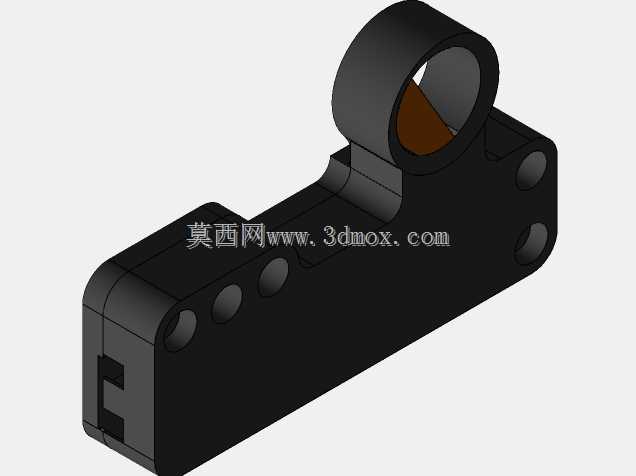

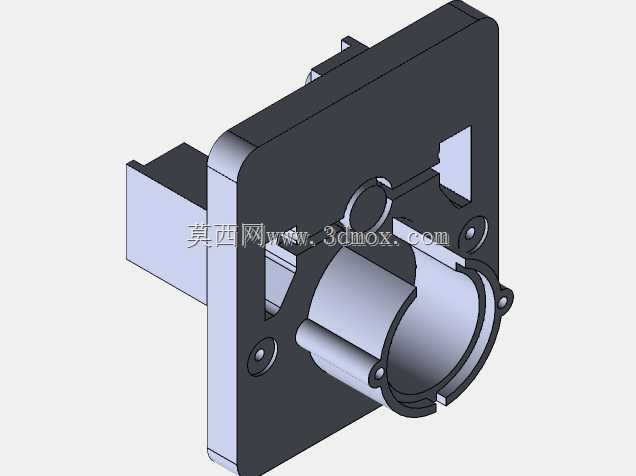

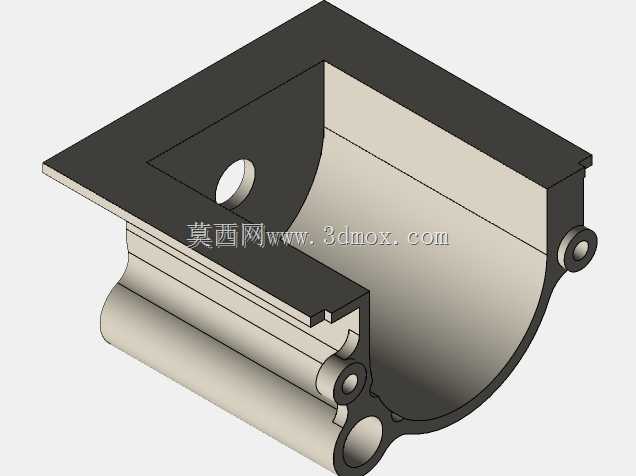

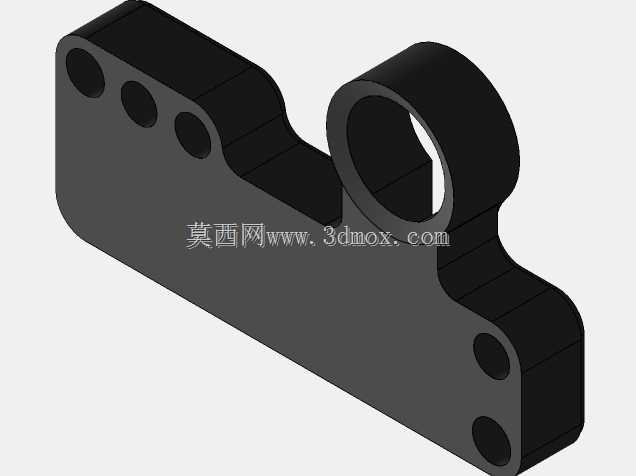

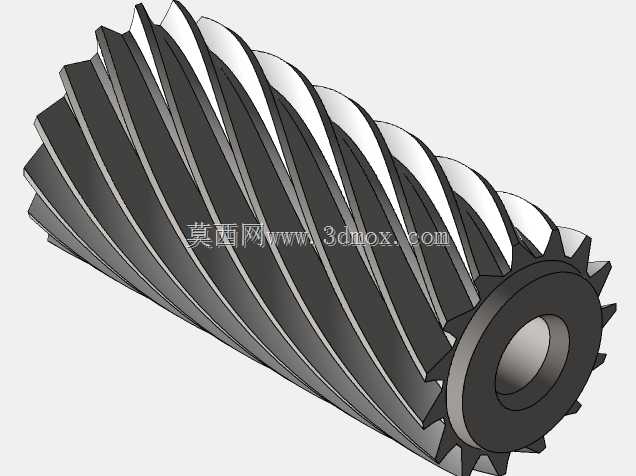

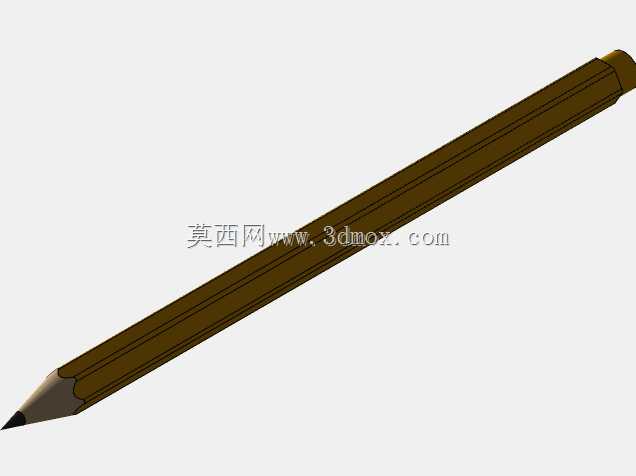

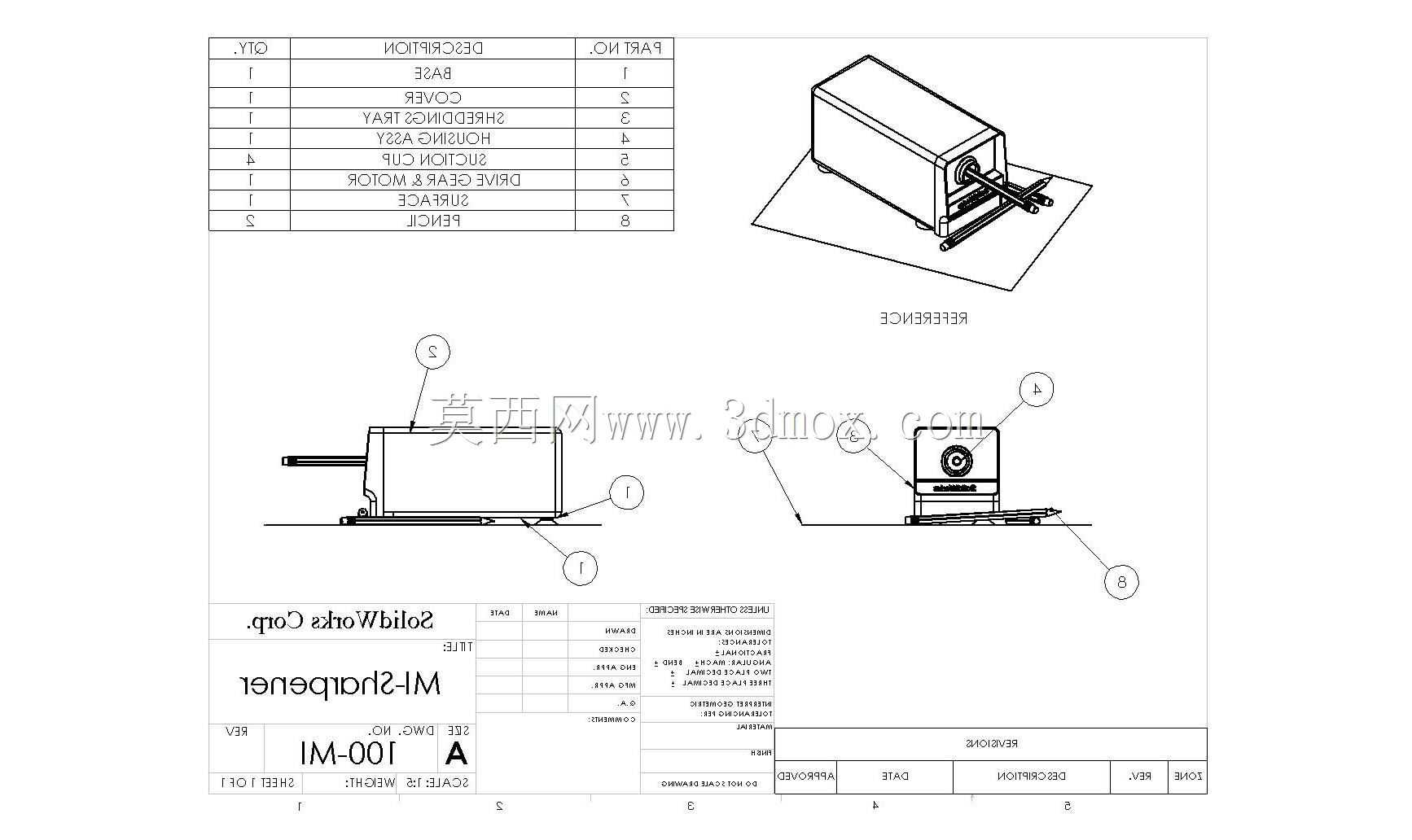

　　避免过度切削造成笔芯断裂或者木材浪费，另一方面也能将切削产生的木屑完全封闭在腔体内部，防止碎屑散落污染桌面，端盖部分集成了进笔孔、手摇柄安装位、刀架固定结构，所有运动部件的支撑筋位都直接集成在塑料壳体上，减少了额外的紧固件数量，适配大批量注塑生产的工艺要求。做三维结构设计的时候，首先要确定的是进笔通道的中心轴线与滚刀组件的夹角，这个角度直接决定了最终削出的笔尖锥度，常规书写用铅笔的笔尖锥角控制在22度到26度之间书写手感最佳，角度过大会导致笔尖过粗易断，角度过小则笔尖太尖容易戳破纸张，设计时需要将滚刀的切削刃口轨迹严格贴合这个锥面，同时要保证滚刀自转速度与铅笔进给速度的传动比匹配，避免出现切削卡顿或者木材劈裂的问题。

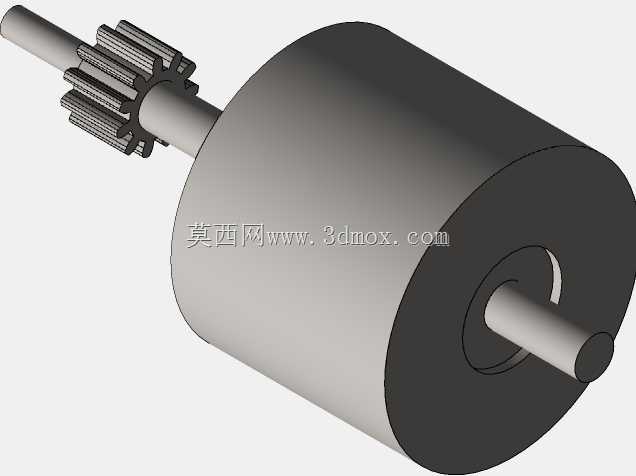

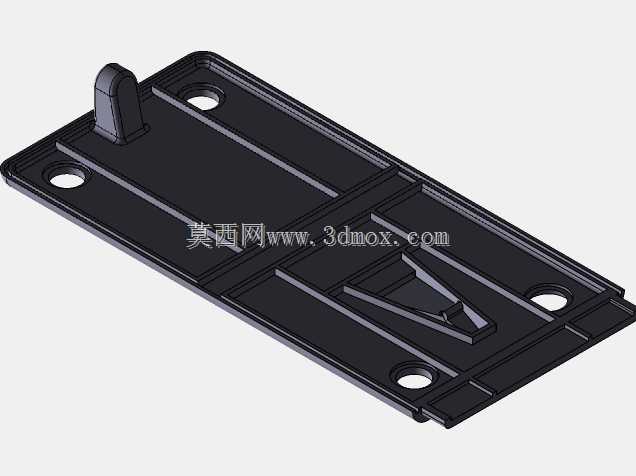

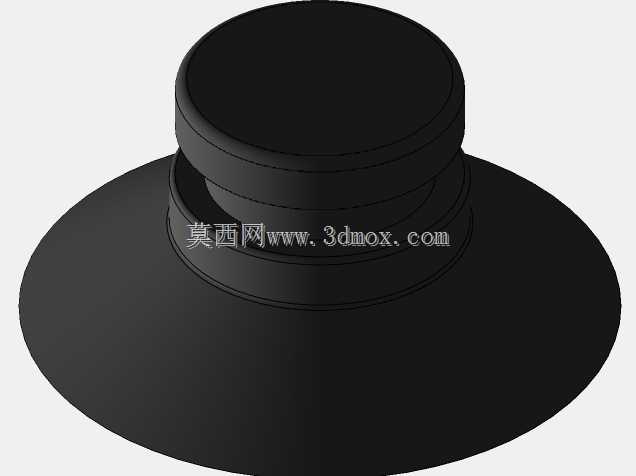

　　夹持机构采用了三瓣式弹性橡胶滚柱结构，三个滚柱呈120度均匀分布在进笔通道周围，当铅笔插入进笔孔时，滚柱在弹簧力作用下贴紧铅笔外壁，随着手摇柄带动传动齿轮转动，滚柱同步旋转带动铅笔向刀腔内部进给，这种结构可以适配不同直径的常规木杆铅笔，哪怕铅笔杆存在轻微的圆度误差，也能通过滚柱的自适应偏移保证夹持稳定，不会出现空转或者铅笔歪斜的问题。外形尺寸方面，这款削笔器的整体长宽高控制在120mm70mm90mm范围内，属于桌面放置的小型设备，底部预留了防滑橡胶垫的安装槽，使用时不需要额外固定，靠自身重量与橡胶垫的摩擦力即可保持稳定，不会在摇动手柄时出现设备滑移的问题。安装边界上，内部刀架组件与外罩内壁预留了至少5mm的间隙，

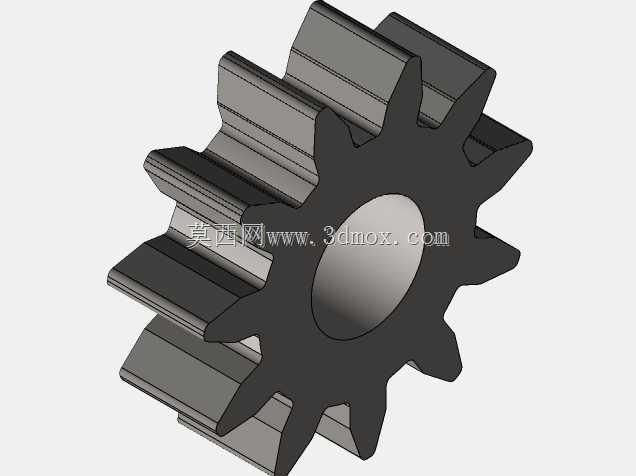

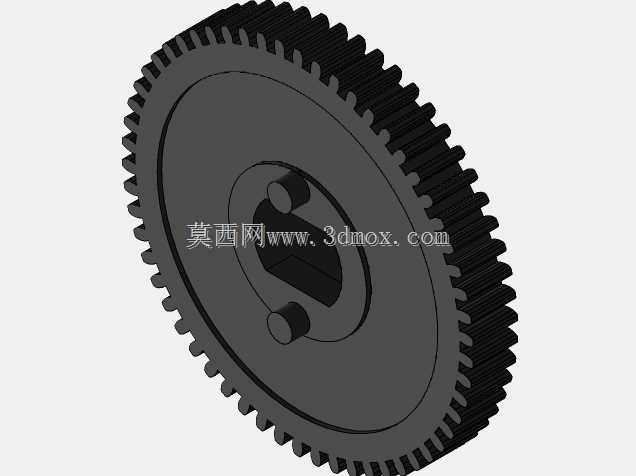

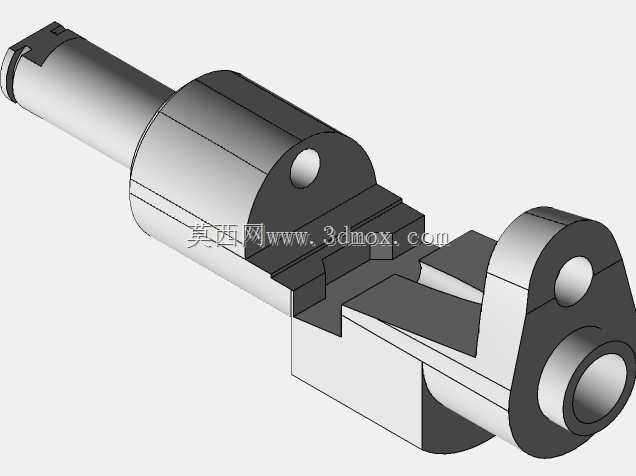

　　用来存储切削产生的木屑，满屑状态下可以直接打开上盖倾倒清理，清理过程不需要拆卸任何运动部件，操作门槛极低。传动部分采用了三级直齿轮减速结构，将手摇柄的输入扭矩放大后传递给滚刀与进给滚柱，哪怕是硬度较高的木质铅笔，也只需要很小的摇动力度即可完成切削，齿轮的模数选用0.5的小模数塑料齿轮，运转噪音低，注塑成型精度容易保证，装配时不需要额外的润滑即可长期顺畅运行。在做运动仿真的时候，需要重点验证两个运动关系的匹配度，一是进给滚柱的线速度与滚刀切削线速度的匹配，保证铅笔进给量与切削量一致，不会出现铅笔被顶住无法前进或者进给过快导致切削量过大的问题；二是滚刀的自转与公转的传动比匹配，保证整个锥面的切削痕迹均匀，不会出现台阶面或者偏心的笔尖。另外还要考虑误操作的防护设计，进笔孔的直径设计为8mm，仅能容纳标准木杆铅笔插入，避免儿童将手指伸入刀腔造成割伤，手摇柄与壳体之间预留了足够的间隙，转动时不会夹到使用者的手部，所有外露的边角都做了R2以上的圆角处理，没有尖锐的棱角，符合文具类产品的安全设计规范。从生产落地的角度，这款产品的所有塑料部件都采用ABS注塑成型，壳体壁厚均匀控制在2mm，加强筋的厚度不超过壁厚的0.6倍，避免注塑过程中出现缩痕或者翘曲变形，金属滚刀采用冲压成型后淬火处理，刃口硬度达到HRC55以上，保证长期切削后刃口依然锋利，橡胶滚柱采用耐磨丁腈橡胶材质，摩擦系数高且耐磨损，长期使用后不会出现打滑的问题。
