小型水下探测作业迷你潜器结构设计

　　这款小型水下潜器的结构设计，核心围绕近岸浅水域的精细化作业需求展开，区别于大型载人潜器与重型ROV，它的应用场景集中在养殖网箱巡检、水下坝体焊缝排查、近岸考古探摸、小型水域搜救排查这类需要灵活穿梭狭窄空间的作业场景，这类场景普遍存在作业空间局促、大型设备无法进入、作业半径小但对设备操控灵活性要求高的特点，设计之初就把紧凑性作为核心指标，整体外廓控制在单人可手提携带的尺寸范围内，无需配套大型吊装设备，两名作业人员即可完成布放与回收，适配岸边、小型作业艇、养殖浮台这类缺乏重型起吊条件的布放场景。

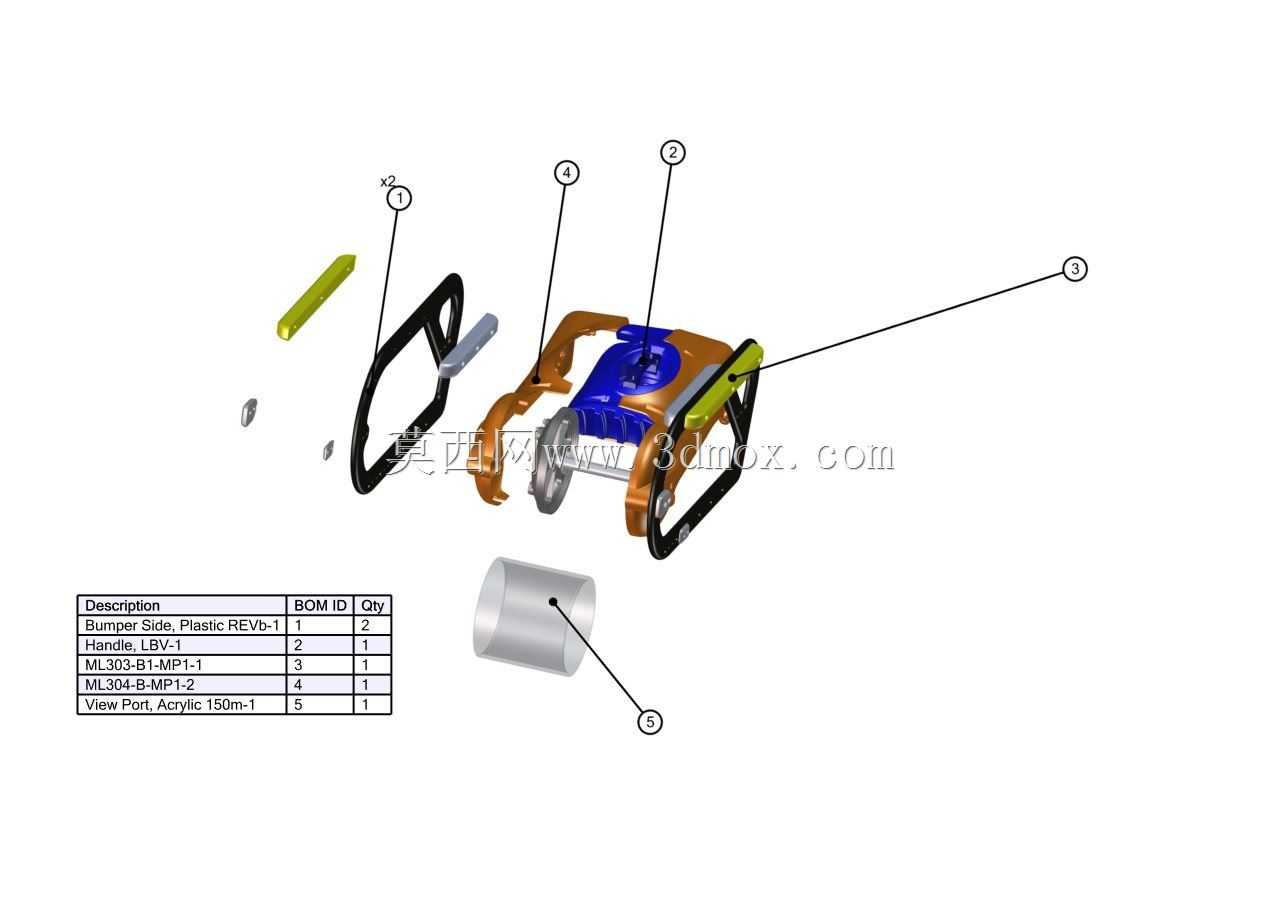

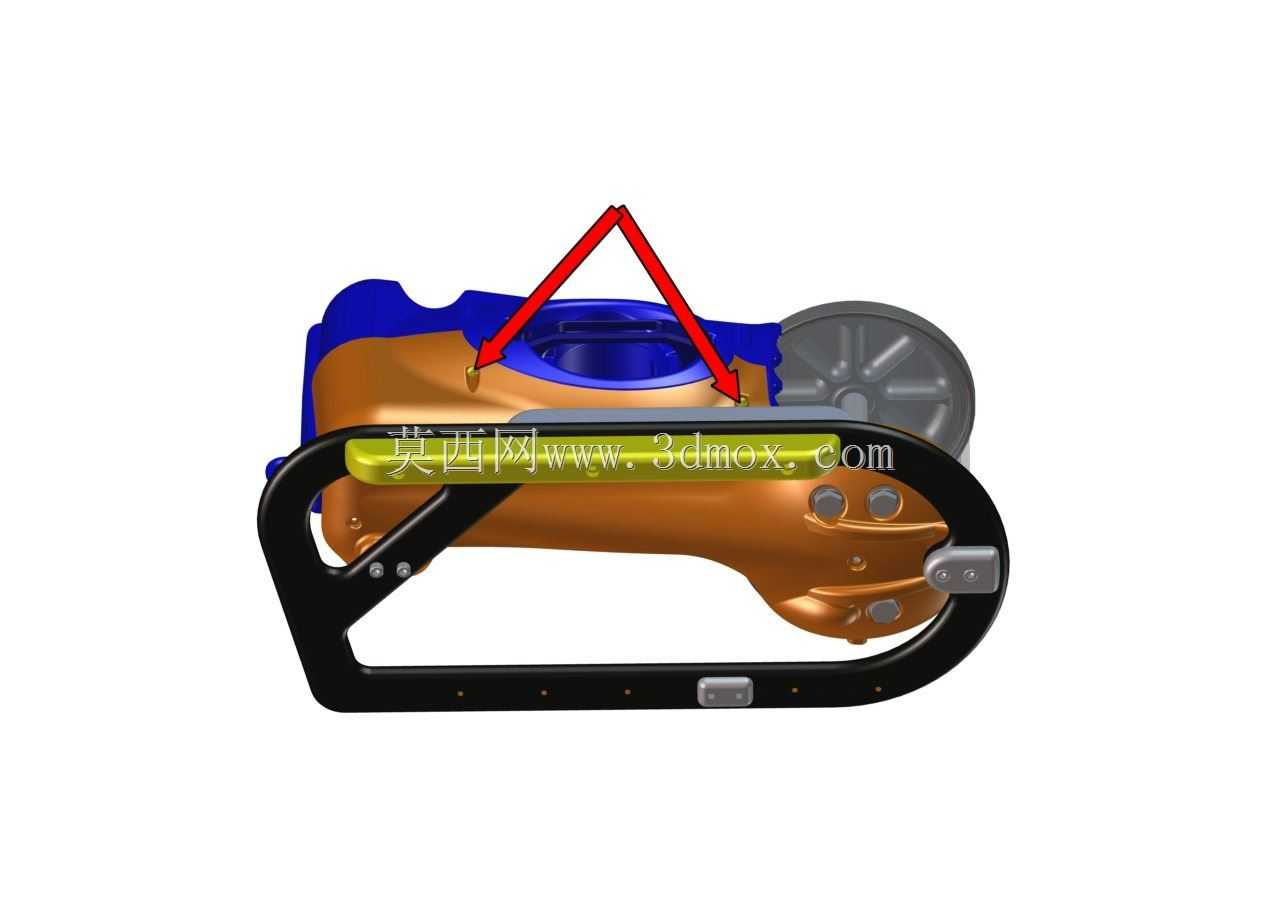

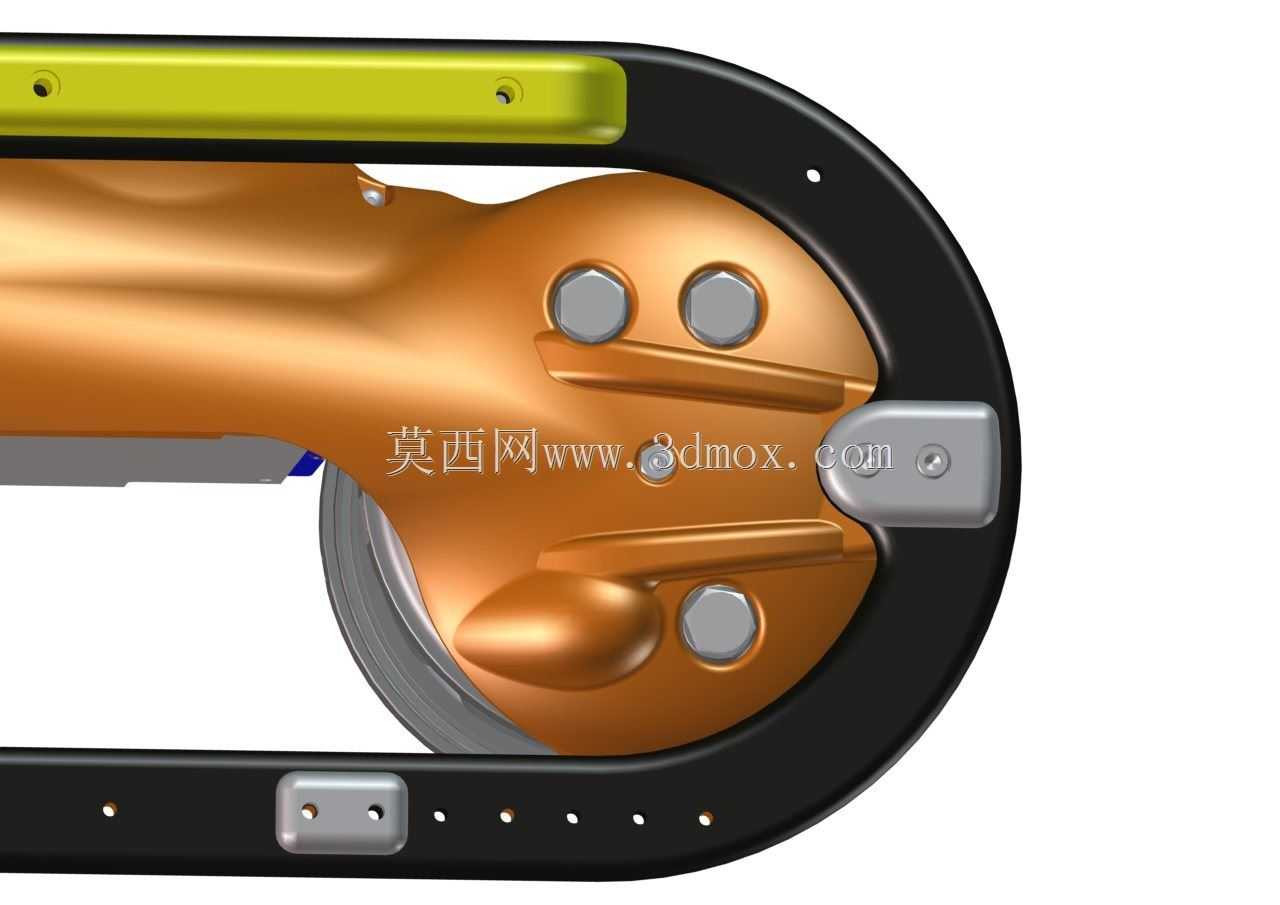

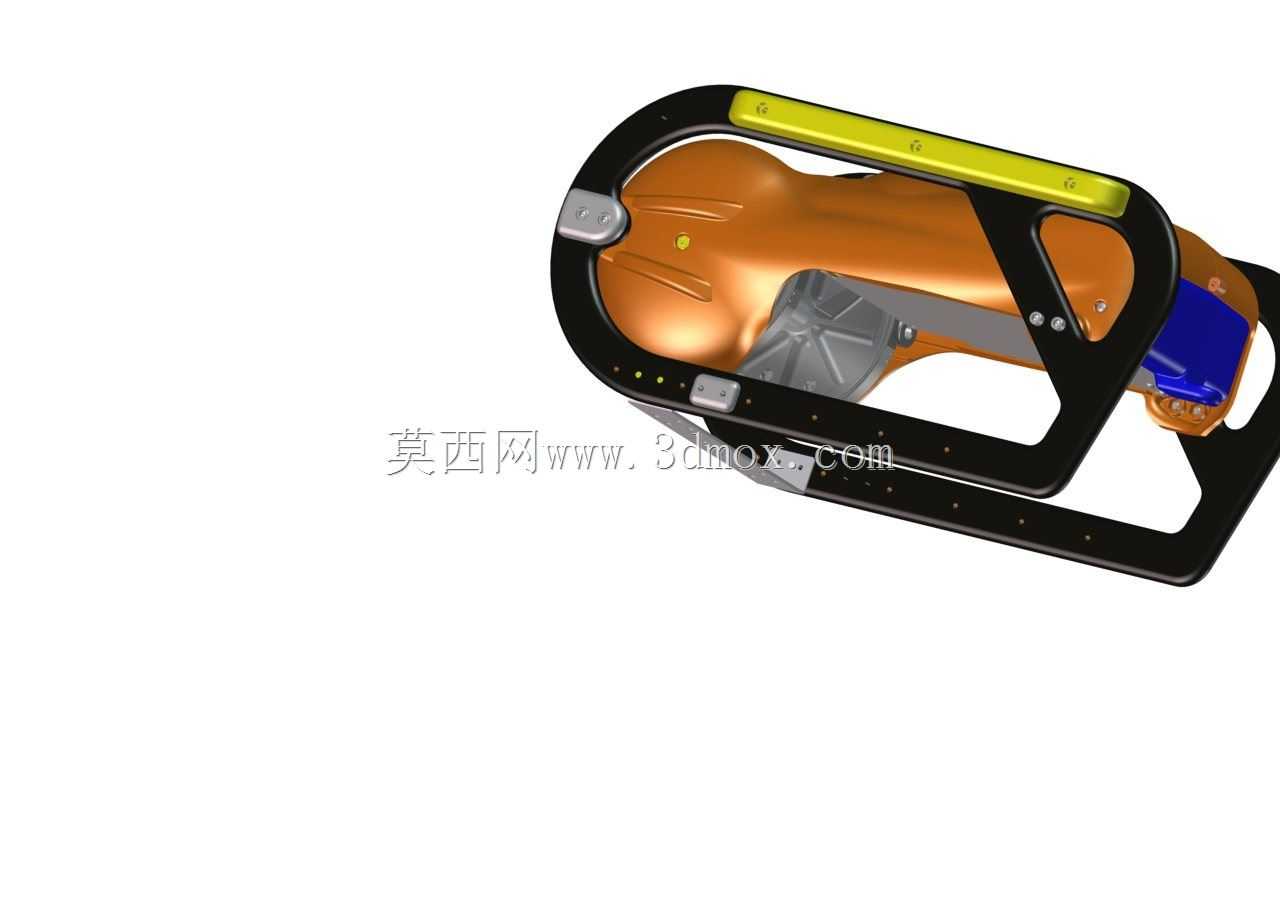

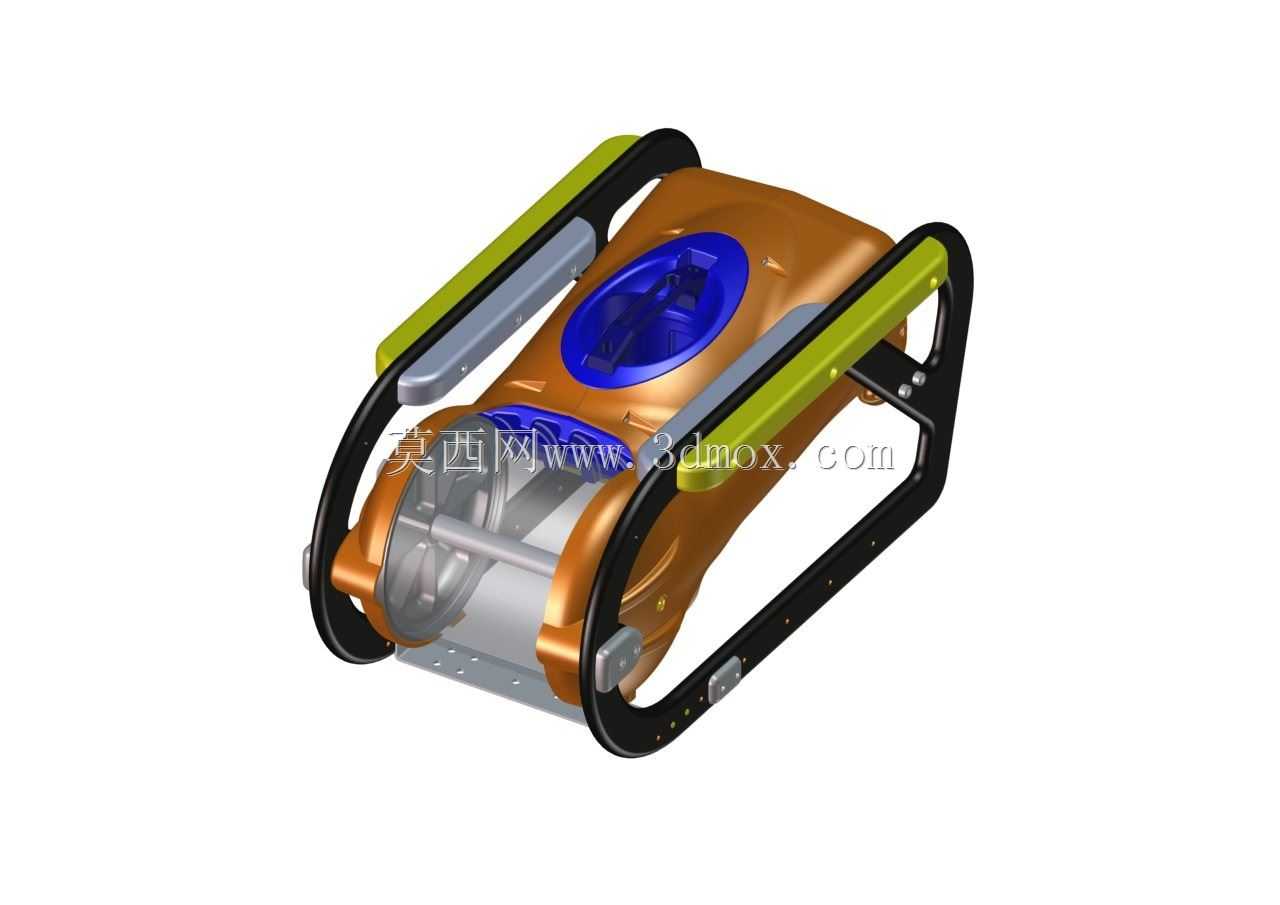

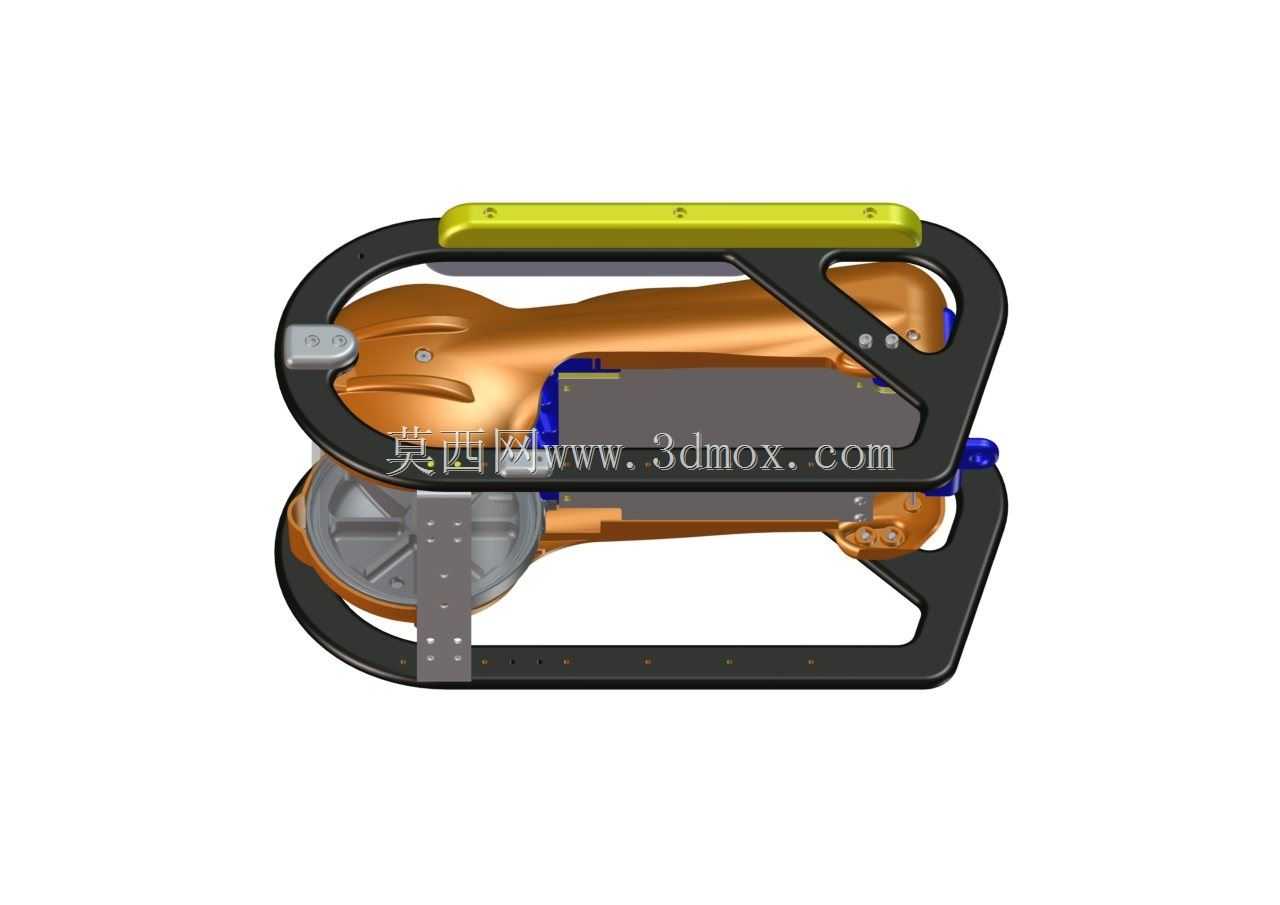

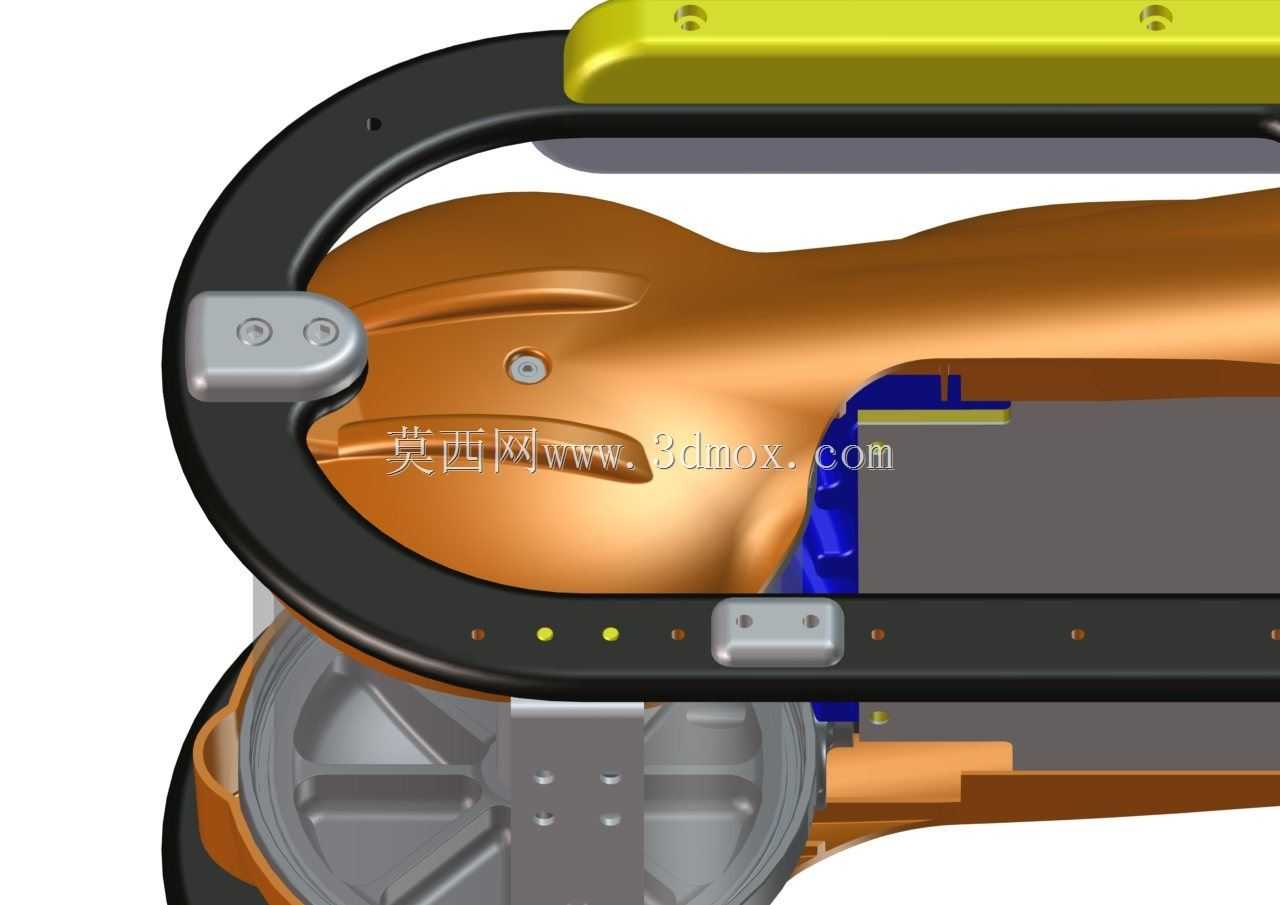

　　从功能特性来看，该潜器采用框架式承载结构，外围的黑色框架既是主承力结构，也是碰撞防护结构，在近岸水域作业时，难免碰到礁石、网箱框架、坝体混凝土结构，外围框架可直接吸收碰撞能量，避免内部承压舱与功能模块直接受冲击，框架两侧设置的黄绿色握持结构，一方面是布放回收时的人力握持位，表面做了防滑纹理处理，沾水后也能提供足够摩擦力，另一方面也集成了浮力调节的填充舱位，可根据搭载的不同功能模块重量，调整填充的浮力材料密度，保证潜器整体在水中处于微正浮力状态，一旦动力系统断电，可自动缓慢上浮至水面，避免设备沉底丢失。

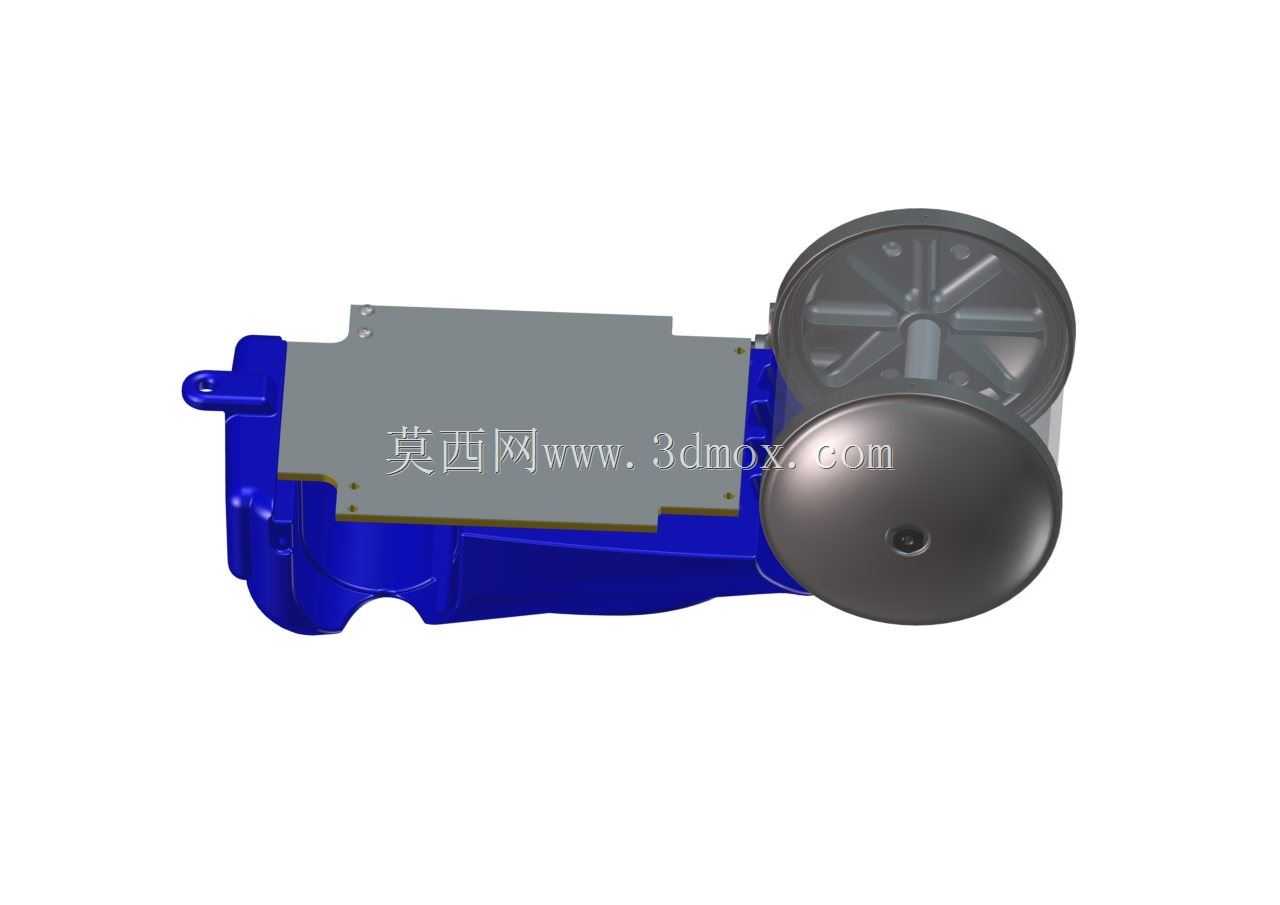

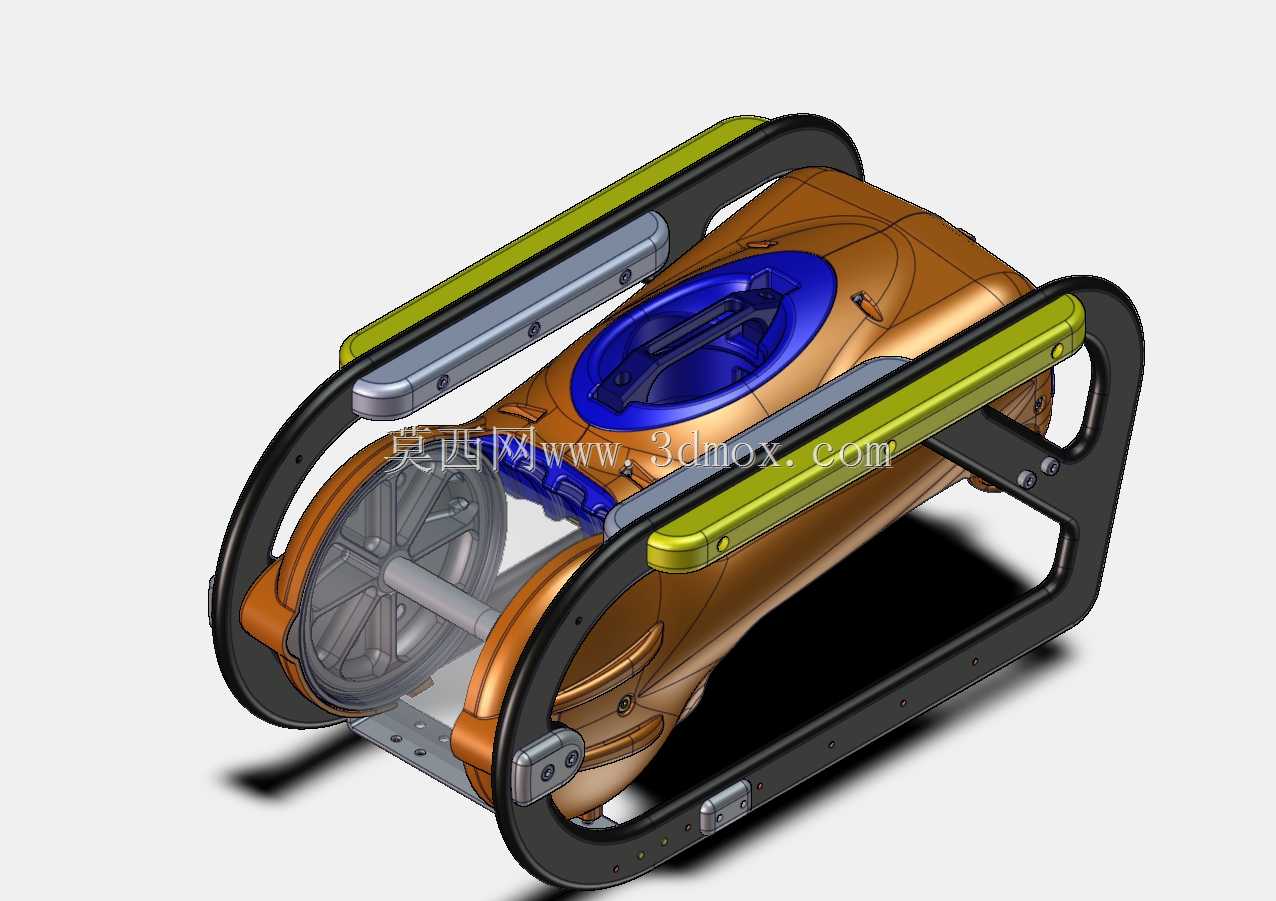

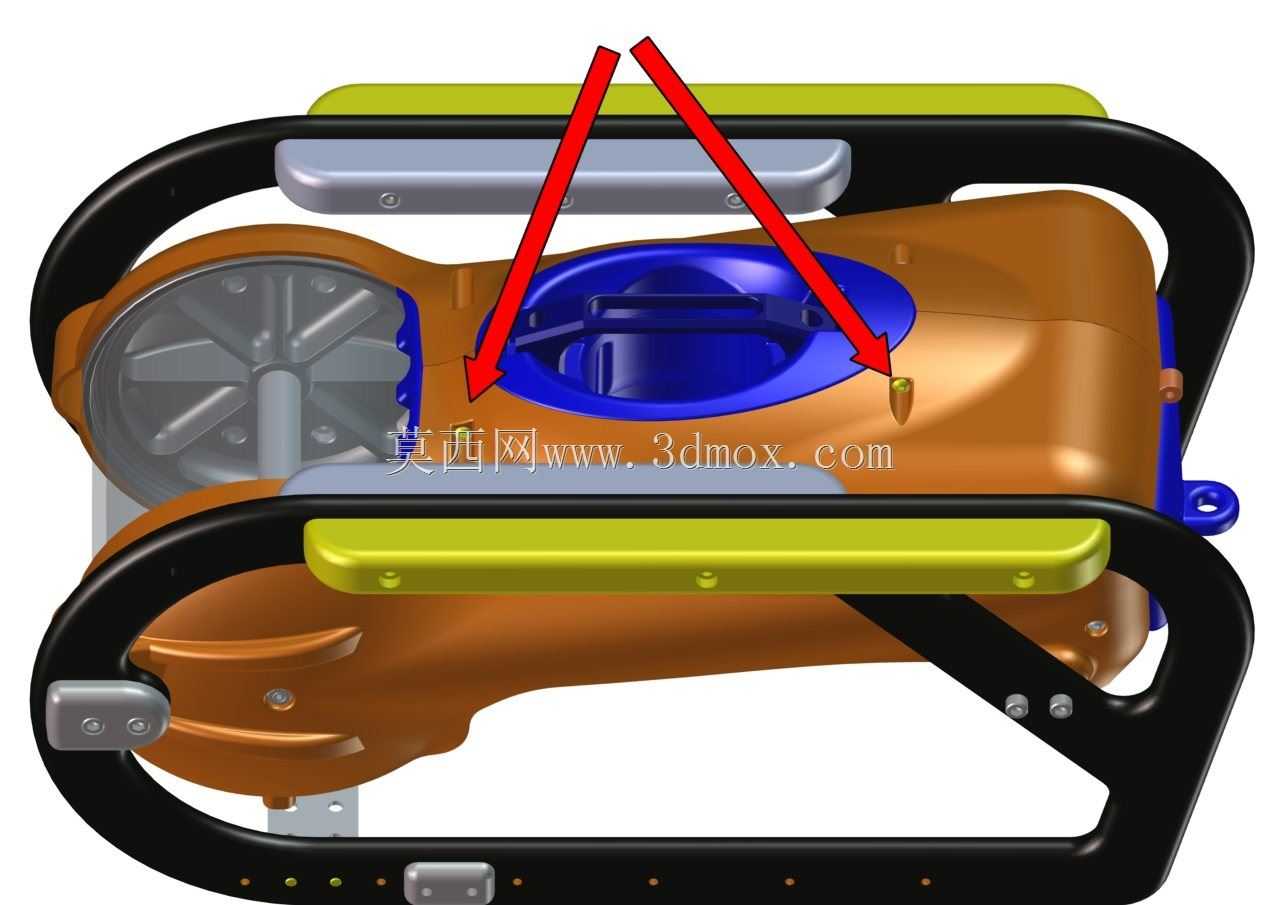

　　潜器中部的铜金色承压舱是核心舱段，内部集成动力控制单元、电池组、信号传输模块，舱体采用回转体结构设计，相比异形舱体，回转体的承压性能更均匀，在浅水域100米以内的工作深度下，可通过合理的壁厚设计控制整体重量，无需采用昂贵的钛合金材料，使用常规铝合金硬质阳极氧化处理即可满足耐腐蚀与强度要求，舱体顶部的蓝色圆形舱盖是快开式维护舱口，采用径向密封结构，无需完全拆解框架即可打开，完成电池更换、参数调试、存储介质读取这类日常维护操作，相比传统的多螺栓紧固舱盖，维护效率提升60%以上，适配外场作业的快速维护需求。

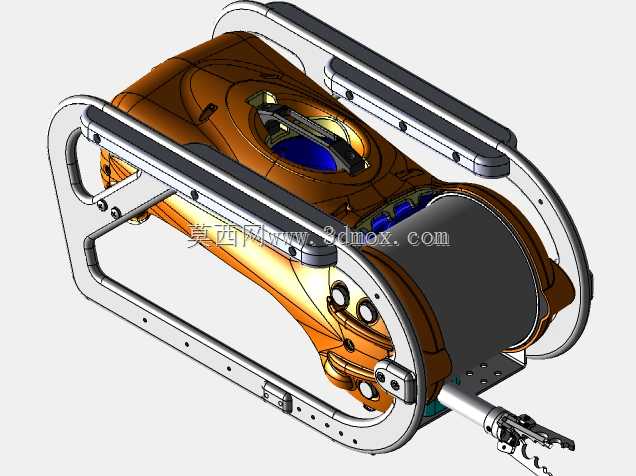

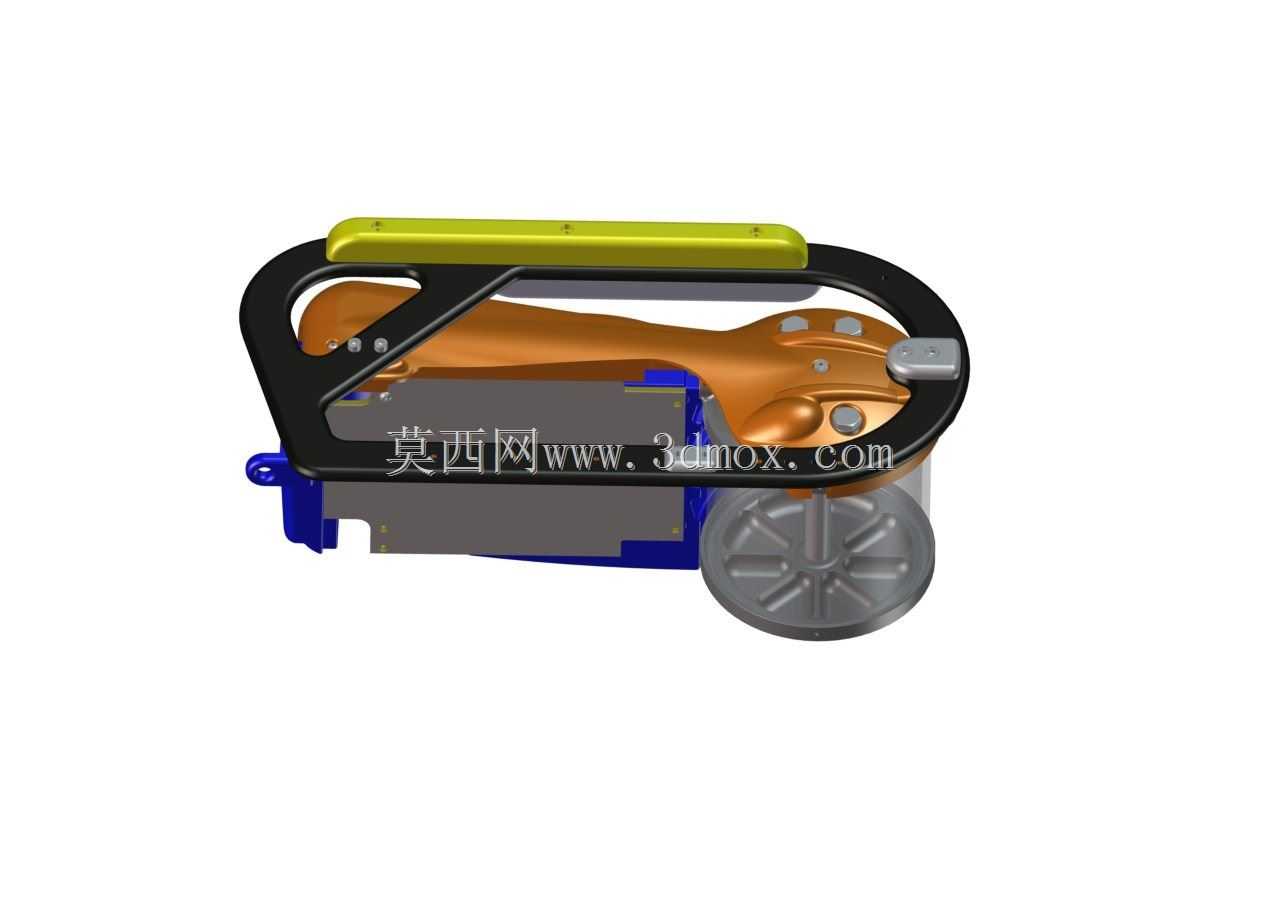

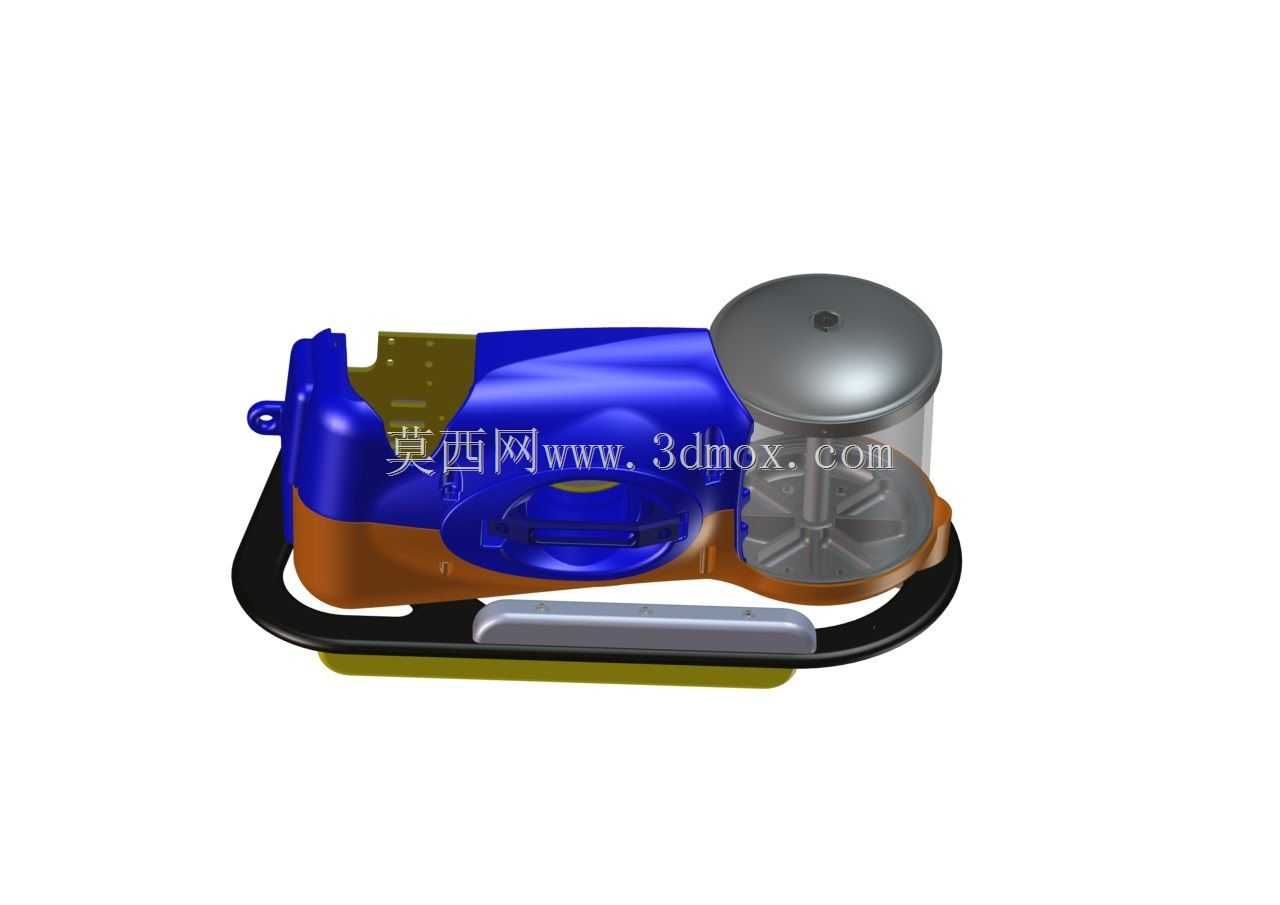

　　前部的银色透明舱段是观察与探测模块的安装位，可根据作业需求更换搭载高清摄像头、成像声呐、小型机械手、水质检测传感器这类不同功能模块，舱段的安装接口采用标准化快拆设计，接口处集成了水密接插件与定位销，更换模块时无需重新做线缆密封处理，对准定位销拧紧锁环即可完成安装，可在作业现场根据任务需求快速切换功能，比如进行坝体排查时搭载成像声呐与摄像头，进行养殖巡检时搭载水质传感器与补光灯，进行小型搜救作业时搭载小型机械手与照明模块。

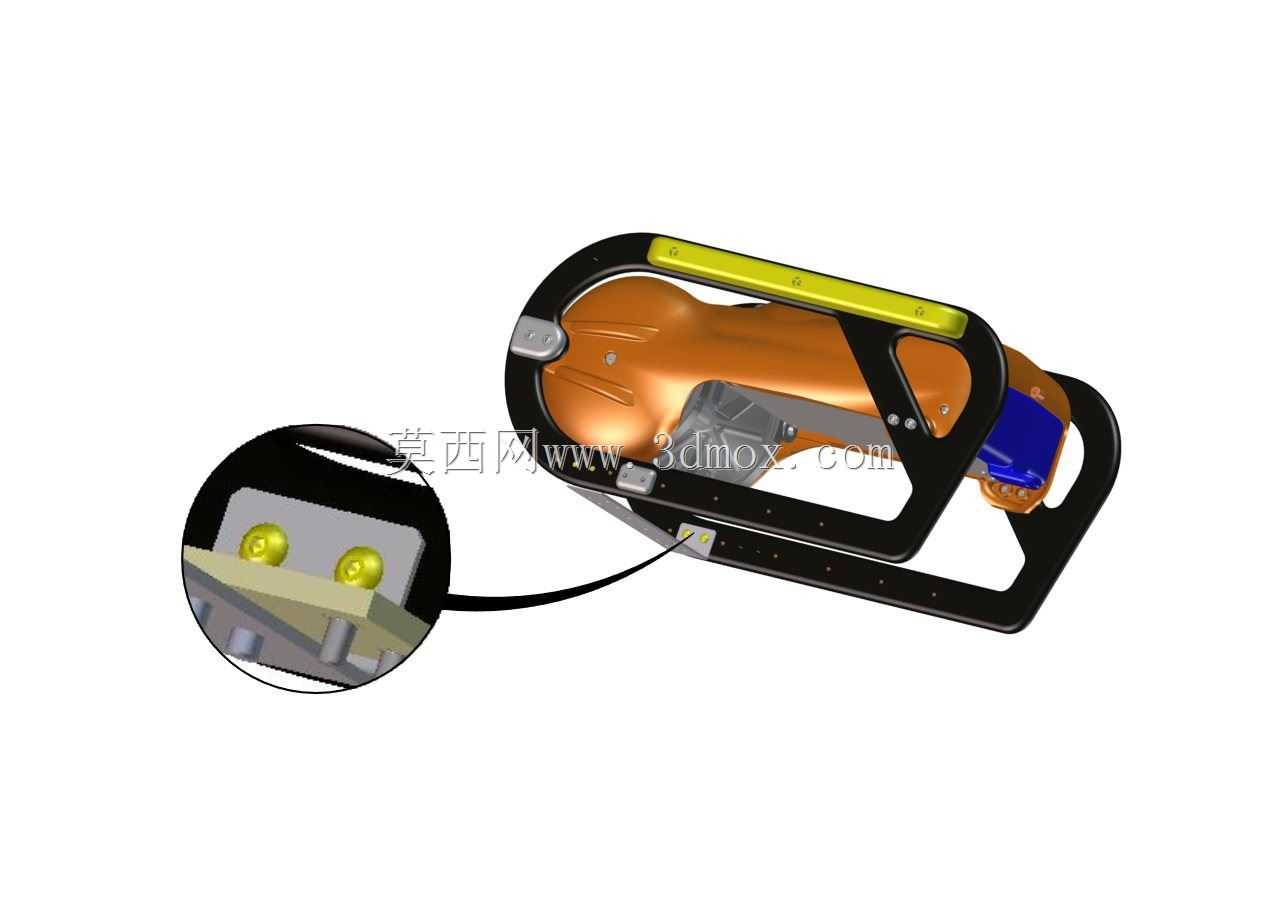

　　动力布局上，该潜器采用多推进器分布式布置，框架上下预留了推进器安装位，可实现进退、侧移、定深、转向全维度的灵活操控，最小转弯半径小于自身长度，可在狭窄的网箱间隙、坝体排水孔周边灵活穿梭，推进器的安装位做了防撞设计，外围框架突出于推进器螺旋桨平面，即使碰撞障碍物也不会直接打坏螺旋桨。在安装边界设计上，所有外接功能模块的安装面都设置了统一的定位基准，所有水密接插件都采用相同规格的标准件，减少外场作业的备件种类，框架底部预留了配重安装槽，可根据作业水域的盐度调整配重块数量，适配淡水、咸淡水、海水不同密度水域的浮力需求，避免因水域密度变化导致潜器浮力失衡。

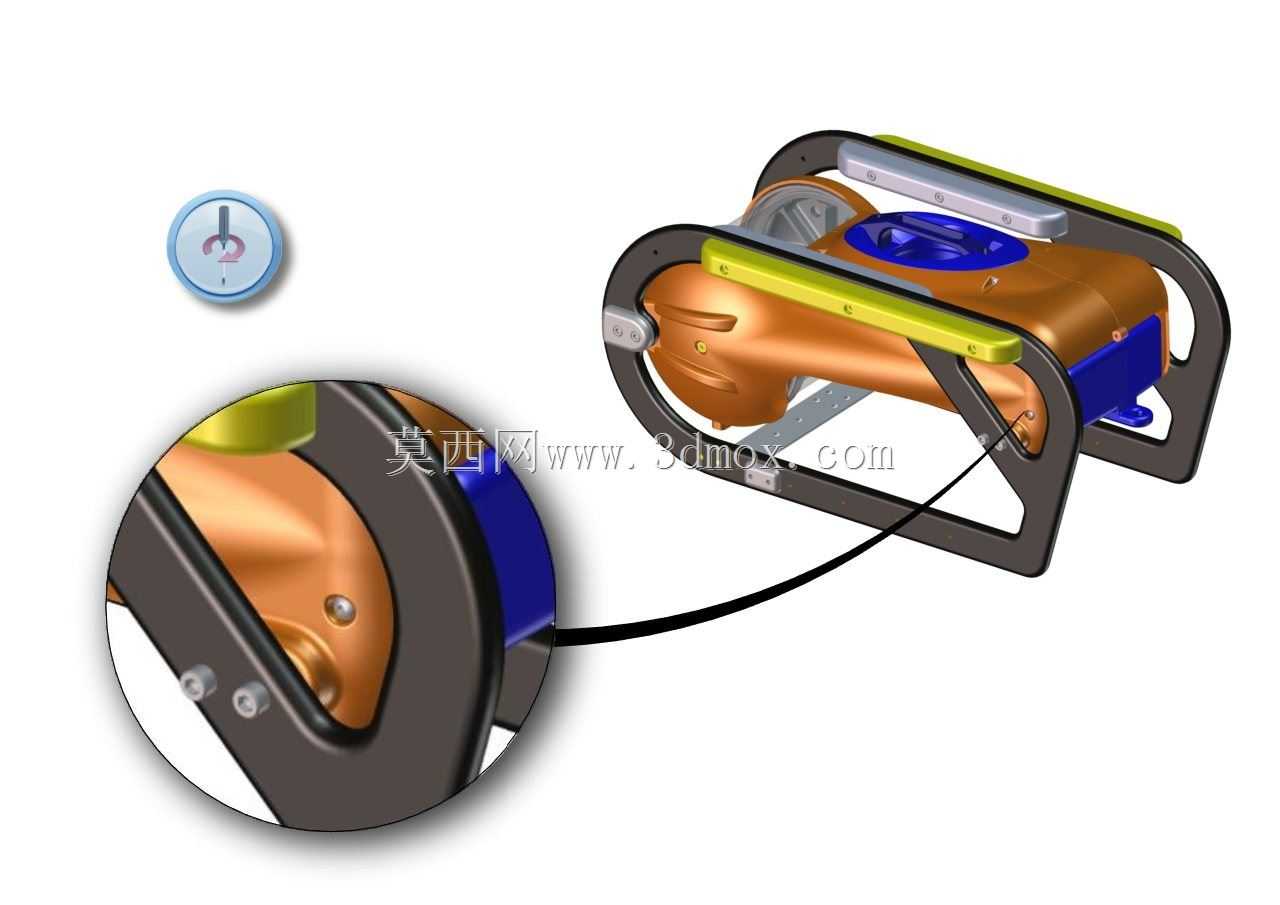

　　从结构可靠性角度，该潜器的所有密封面都采用双O型圈密封设计，密封槽的尺寸公差严格按照水密结构设计规范设定，所有外露的金属件都做了防腐蚀处理，不同金属接触的位置都设置了绝缘垫片，避免海水中的电偶腐蚀，框架的边角都做了圆弧过渡处理，避免布放回收时划伤作业人员，也避免刮破养殖网箱这类作业场景中的接触物。整体设计没有追求过高的工作深度与冗余功能，完全围绕浅水域小型作业场景的实际需求做取舍，在保证结构强度与功能完整性的前提下，尽可能压缩整体尺寸与重量，降低作业门槛，让没有大型作业母船的小型作业团队也能完成常规的水下探查作业。
