异形曲面三通连接结构件

　　这类异形曲面连接构件，常应用在流体输送管网的变向转接场景中，不管是民用通风管路的非标转角对接，还是工业除尘系统的支管汇流位置，都能见到同类型结构的身影。和常规直角三通、斜接三通不同，这个构件的主体曲面采用顺滑过渡设计，没有生硬的折角边界，流体经过内部流道时不会产生明显的涡流滞区，能有效降低介质输送过程中的压损，同时减少折角位置长期受介质冲刷带来的磨损问题，延长部件的整体使用寿命。

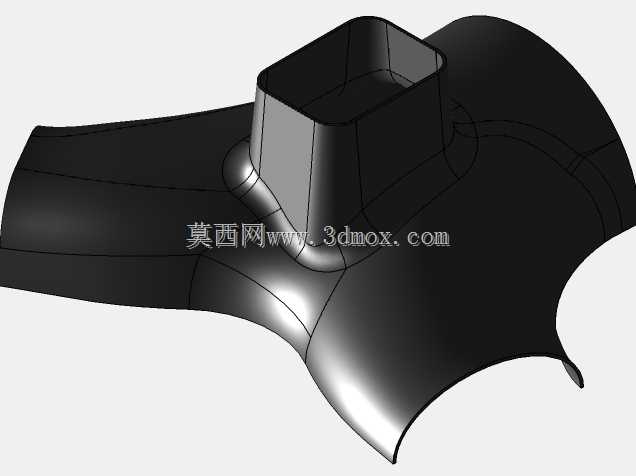

　　从结构设计逻辑来看，构件上方的方形接口是用来对接方形截面的管路或者设备出风口，接口边缘做了加厚处理，预留了足够的法兰安装或者粘接密封的余量，安装时不需要额外做接口修型，就能和标准方管实现贴合对接。下方两个弧形延伸的端口，是顺着曲面自然延展的开口，弧度匹配对接的圆形或者弧形管路外壁，安装时能和对接管路形成完整的包覆贴合，减少密封填充的间隙，降低安装后的漏风、漏液风险。整个构件的壁厚采用均匀化设计，不管是曲面过渡区域还是接口位置，壁厚偏差控制在合理范围内，不管是采用注塑成型、板材冲压焊接还是3D打印加工，都不会出现局部壁厚过薄导致的强度不足，或者壁厚过厚带来的加工缩痕、材料浪费问题。

　　在实际安装边界上，这个构件的整体外轮廓没有突出的安装耳或者突兀的结构凸起，三个接口的中心距经过适配性调整，能适配狭小空间内的管路转角布局，不需要额外调整周边其他管路的走向，就能直接替换原有生硬转接的接头部件。曲面的外表面做了连续曲率处理，没有局部的凹陷或者凸起死角，后期做表面防腐喷涂或者清洁维护时，不会出现积液、积尘的位置，降低后期运维的清理难度。

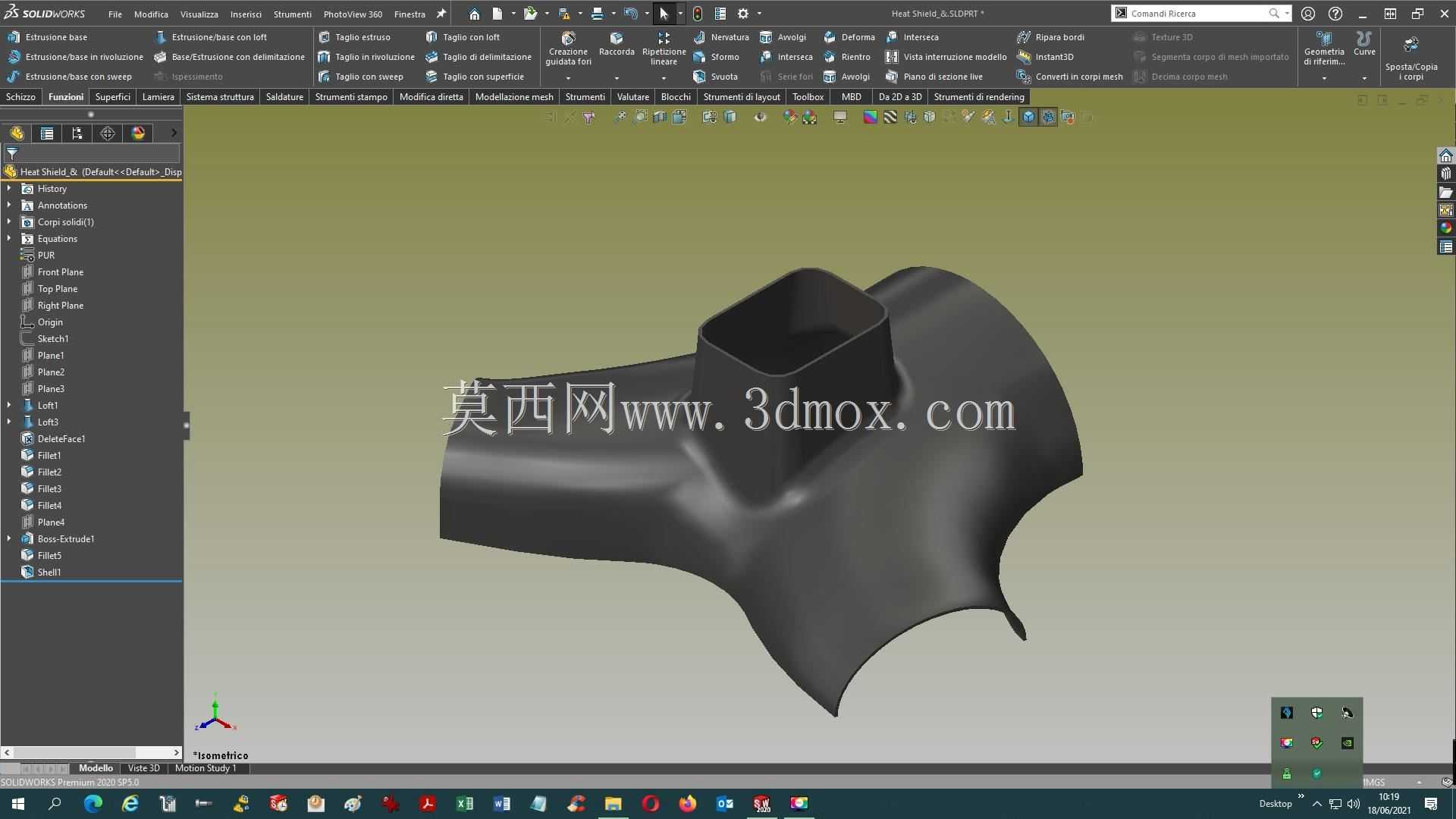

　　设计这类曲面构件时，最核心的控制点是三个接口之间的曲面G2连续过渡，不能只做简单的曲面拼接，要反复调整曲面的控制点，让内部流道的截面变化是顺滑渐变的，避免截面突变带来的流体阻力激增。同时要兼顾加工工艺的可行性，如果是采用板材热压成型的加工方式，曲面的拉伸率要控制在板材允许的延伸率范围内，避免成型过程中出现局部拉裂的问题；如果是采用铸造工艺，要提前考虑拔模斜度的适配，在不影响流道顺滑度的前提下，给模具脱模预留足够的角度余量，避免成型后出现卡模、构件表面拉伤的缺陷。

　　这类构件在实际工况中，除了承担管路转接的功能，本身的曲面结构也具备更好的结构刚性，和同壁厚的拼接式三通相比，抗外力挤压、抗管路振动的能力更强，在管路存在小幅振动的工况下，不会像拼接接头那样容易在焊缝位置出现疲劳开裂。很多现场管路改造项目中，遇到空间受限、常规标准三通无法适配的转角位置，都会采用这类定制化的曲面转接构件，既能够满足管路变向汇流的功能需求，又能最大化利用有限的安装空间，同时兼顾流体输送的效率要求，减少管路系统的运行能耗。
