自行车车架自动化生产布局施工线

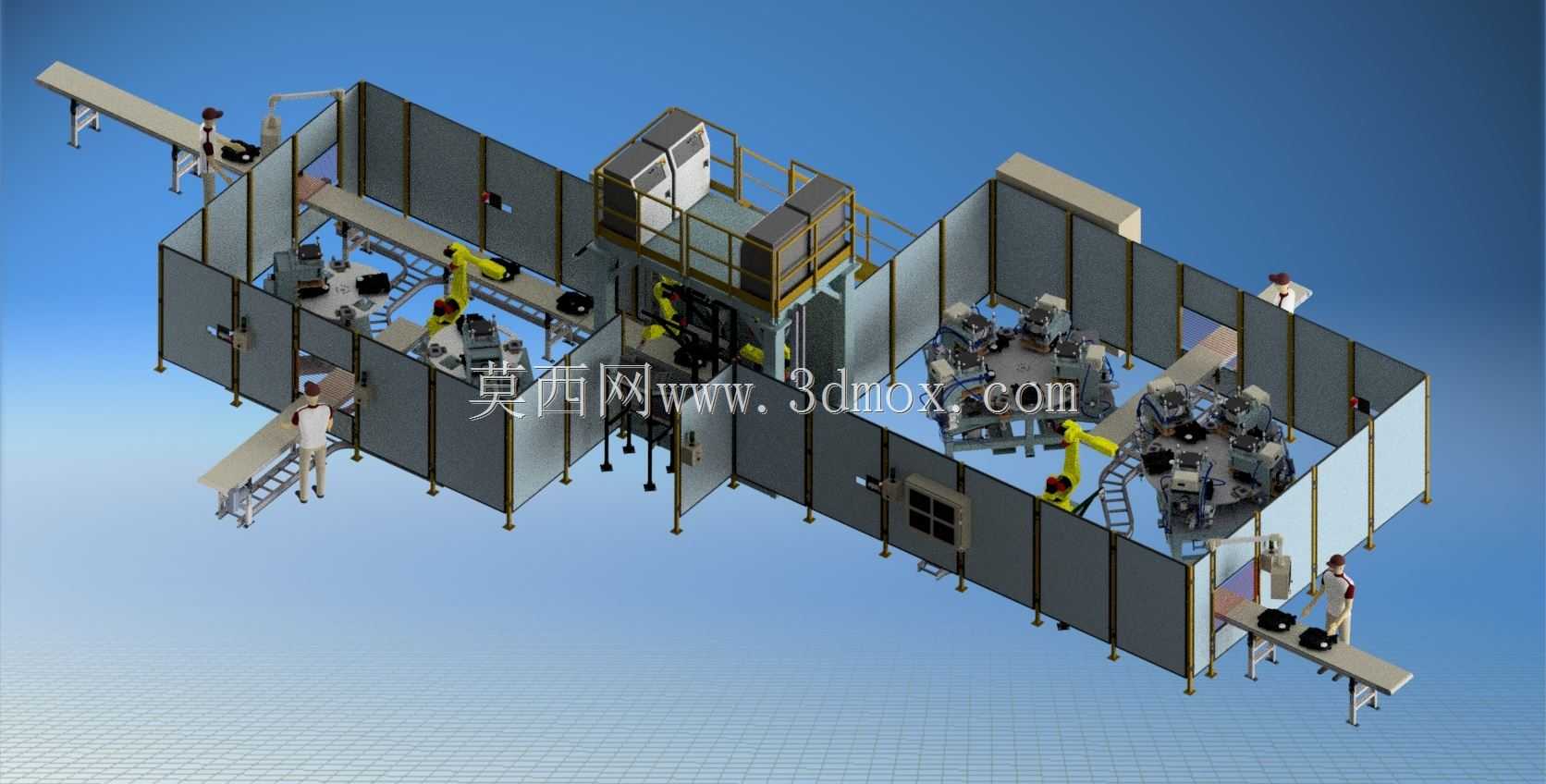

　　这套布局施工线主要面向自行车车架的规模化量产场景，适配金属车架焊接、部件预装、精度检测等多工序的连续化生产需求，整体采用封闭围合式的工位排布逻辑，将核心加工区域与上下料通道做物理分隔，避免生产过程中无关人员误入作业区间，同时也能减少焊接弧光、加工碎屑对外界的干扰。从实际产线规划的角度来看，布局时优先考虑了工序流转的最短路径，在围合结构的三个不同方向设置了皮带输送台作为物料进出接口，分别对应毛坯上料、半成品转序、成品下线三个流转节点，每个输送台旁预留了操作人员的站立作业空间，作业面高度匹配人体站立操作的舒适区间，无需额外垫高或俯身操作，能有效降低长时间作业的疲劳感。产线内部的核心加工工位围绕工业机器人的作业半径做环形排布，

　　每台机器人负责对应工位的焊接或搬运作业，工位之间预留了足够的设备维护通道，方便后期对机器人、工装夹具做日常检修与参数调整，靠近上层操作平台的位置设置了爬梯通道，平台区域可放置电控柜、焊接电源等附属设备，既节省地面作业空间，也能避免电控设备受到加工碎屑、切削液的飞溅影响。外围的防护围栏采用模块化铝型材拼接结构，单块围栏板块可根据后期产线调整需求快速拆装，无需整体破坏围栏结构，围栏上预留了观察窗位置，方便外部人员实时查看内部生产状态，同时在对应维护通道的位置设置了安全门，门体可搭配安全锁装置，门开启时自动触发内部设备的暂停信号，保障维护人员的进入安全。在安装边界的考量上，整体产线的外轮廓尺寸适配常规工业厂房的柱距排布，

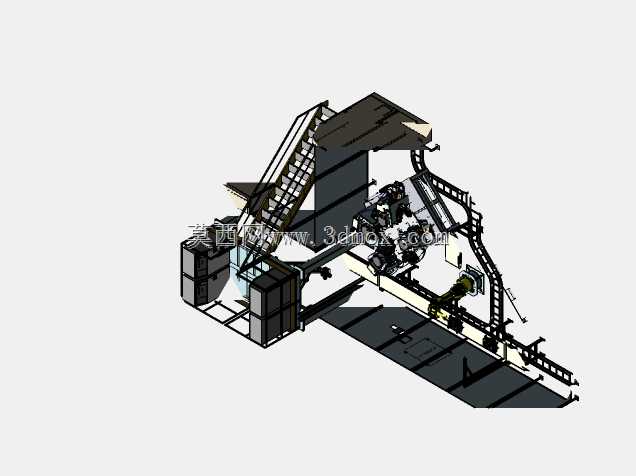

　　地面固定点采用膨胀螺栓与预埋钢板结合的方式，可承受机器人高速作业时的动载荷，不会出现长期运行后的位置偏移，输送台的进出端预留了1.2米以上的物料周转空间，可兼容人工周转车与AGV小车的对接需求，无需额外改造输送接口。产线内部的工位排布充分考虑了不同工序的作业时长差，在耗时较长的焊接工位旁预留了缓存位，可临时放置待加工的车架工件，避免前道工序来料过快造成的堆积拥堵，每个工位的工装夹具安装位都做了标准化接口设计，后期如果切换不同型号的车架生产，只需更换对应夹具即可快速适配，无需重新调整整体布局位置。从三维建模的设计逻辑来看，所有部件都按照实际生产中的设备尺寸做1:1还原，包括操作人员的作业空间预留、设备的检修开门空间、管线的排布走向都做了同步模拟，能直接用于产线安装前的布局校验，提前规避现场安装时可能出现的空间干涉、通道宽度不足等问题，减少现场施工的调整工作量。
