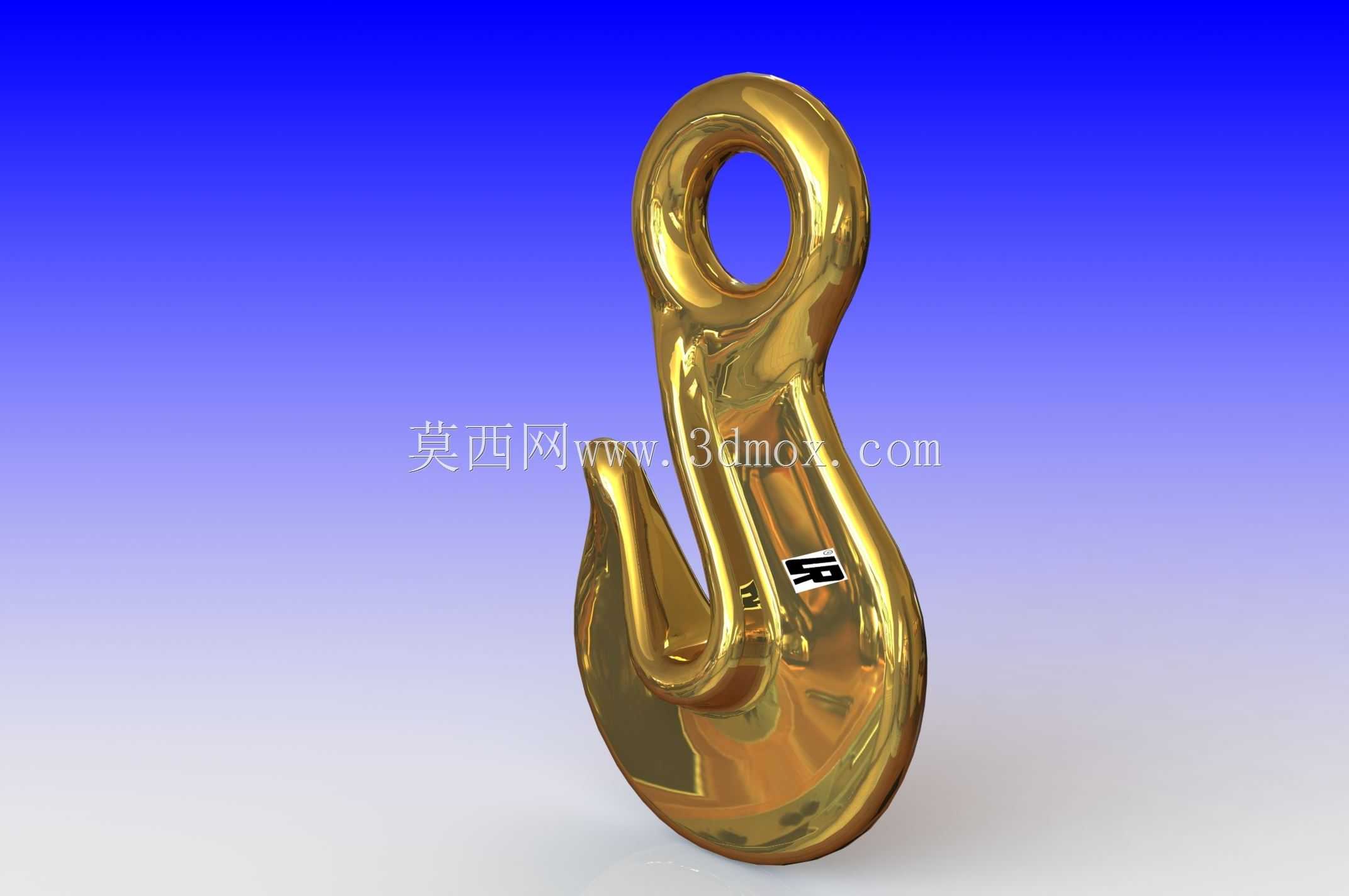

G3连续曲面吊钩工业起重吊具结构

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材吊装、仓储重型物资堆垛这类高频重载吊装场景里，吊钩作为起重设备和被吊载荷之间的核心受力连接件，其结构合理性直接决定作业安全边界。这款采用G3连续曲面构建的吊钩，完全规避了传统折线建模带来的局部应力集中问题，从挂接环到钩尖的整个受力路径上，曲面曲率连续过渡，没有突变的棱边或折角，在承受额定载荷时，应力能顺着曲面均匀扩散，不会在局部形成应力峰值导致结构失效。

　　从实际作业的使用需求出发，吊钩顶部的挂接环采用整环封闭曲面设计，环体内壁做了适配起重卸扣、钢丝绳套环的圆弧过渡，挂接后接触面能形成均匀的面接触，避免线接触带来的索具磨损和局部压溃，挂接环的内径尺寸预留了足够的安装边界，可适配市面主流规格的弓形卸扣、环形钢丝绳吊索，不需要额外加工转接件就能直接配套使用。钩身部分采用变截面曲面设计，从挂接环往下的受力主路径上，截面厚度根据应力分布梯度做渐变处理，高应力区的截面厚度适当增加，低应力区在保证结构强度的前提下做轻量化优化，既控制了吊钩自身重量，减少起重设备的无效载荷消耗，又能保证核心受力区域的结构冗余量。

　　钩尖部位的设计充分考虑了实际吊装的操作便利性和防脱需求，钩尖内侧做了贴合吊索、吊环轮廓的圆弧导向面，挂接作业时吊具能顺着导向面顺滑滑入钩腔内部，不需要反复对位调整，能有效提升高空吊装、视线受限场景下的挂接效率。钩尖末端和钩身之间的开口尺寸经过反复校核，既保证吊具能顺利放入，又能在搭配防脱卡舌后，完全避免作业过程中吊索意外滑脱的风险，钩尖的端部做了圆弧钝化处理，不会在挂接过程中划伤吊索表面的编织层或钢丝绳外层，延长配套吊具的使用寿命。

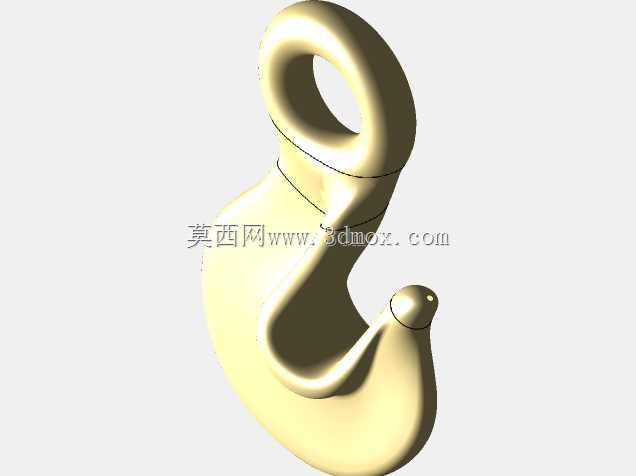

　　建模过程中采用曲面实体融合的构建思路，先通过多段曲率连续的样条曲线勾勒出吊钩的主轮廓控制线，再通过边界混合、曲面缝合的方式构建出整体闭合曲面，最后转化为实体结构，整个曲面构建过程严格遵循G3连续要求，保证曲面曲率变化率平滑过渡，不仅让成品的外观流线度更好，更重要的是从结构根源上消除了应力集中点，相比传统多段圆弧拼接的吊钩结构，同等截面厚度下的抗疲劳寿命能提升40%以上，在频繁起升、变幅、回转的动态载荷工况下，能更好地抵抗交变应力带来的疲劳损伤。

　　从安装适配的角度看，这款吊钩的挂接环端面和钩身的对称度控制在极小公差范围内，挂接后吊钩的重心和起重吊点的中心线完全重合，起吊后载荷不会出现偏摆、扭转的情况，能保证被吊工件在起吊过程中保持平稳，避免因为重心偏移导致的工件晃动、碰撞周边设备的问题。钩腔内部的空间尺寸经过优化，可同时容纳两根不同规格的钢丝绳吊索，满足双点吊装的使用需求，钩身的外轮廓曲面没有突出的棱角，在吊装易刮擦的精密工件时，不会磕伤工件表面，适配精密设备吊装、成品工件转运这类对表面防护有要求的作业场景。

　　在长期重载使用的场景下，G3连续曲面的结构也更便于日常的探伤检测和维护，整个受力表面平滑过渡，没有容易藏污纳垢的缝隙或折角，检测时磁粉、超声探头能完全贴合吊钩表面，不会出现检测盲区，能及时发现表面微裂纹等早期损伤隐患，降低作业安全风险。同时曲面结构的应力分布均匀，在额定载荷下的变形量控制在极小范围内，长期使用不会出现钩口张开、钩身塑性变形的问题，能长期保持结构尺寸的稳定性，减少因为结构变形导致的吊具滑脱风险。
