锯木加工用可调式支撑托架结构设计

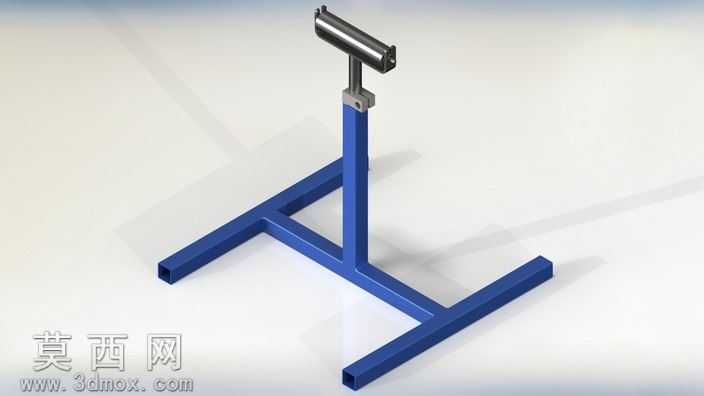

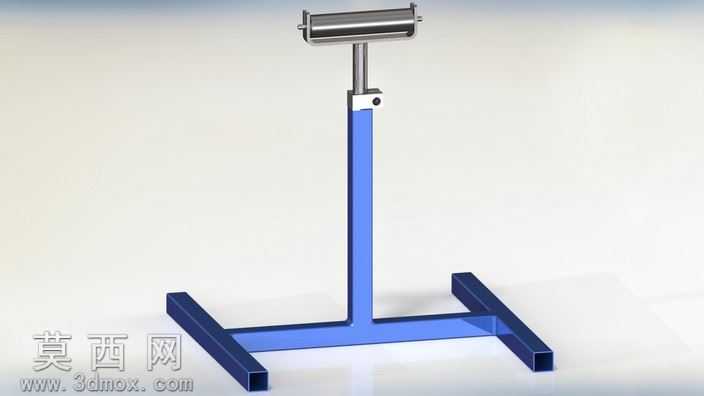

本模型为锯木加工作业场景设计的专用支撑托架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的设计规范，对每一处结构的尺寸公差、装配间隙都做了合理设定，确保模型可直接对接生产加工的图纸输出需求。模型整体采用方管焊接式主体框架结构，底部为H型延伸支撑脚设计，通过延长支撑臂的受力跨度，大幅提升托架放置时的抗倾覆稳定性，能够承载长尺寸木料在锯切过程中产生的侧向压力与竖向载荷，避免作业过程中支架晃动偏移影响加工精度。主体支撑立柱采用空心方管材质，在保证结构强度的同时有效降低整体自重，方便作业人员根据加工点位灵活挪动托架位置，适配不同场地的加工作业需求。立柱与顶部支撑辊的连接部位设计有高度调节锁紧结构，通过快拆式锁紧螺栓可快速调整顶部支撑的作业高度，能够适配不同规格锯切设备的工作台高度，也可根据木料的直径尺寸调整支撑点位，保证木料在送进锯切的过程中保持水平状态，减少锯切面的倾斜误差。顶部支撑采用横向辊轴结构，辊轴表面做光滑圆弧处理，木料在支撑面上送进时可通过辊轴的转动降低滑动摩擦阻力，减少木料推送过程中的卡顿，同时避免硬质支撑面刮伤木料表面，影响成品外观质量。渲染阶段采用金属哑光材质模拟方管焊接后的喷塑表面效果，蓝色漆面质感还原工业工装的常规外观处理工艺，金属连接部件采用镀锌亮面材质，区分不同部件的材质属性，光影渲染采用柔和的工作室环境光，清晰展现支架的整体结构比例、各部件的连接关系与装配细节，让查看者能够直观理解托架的使用方式与结构优势。设计过程中充分考虑木工加工作业的实际使用痛点，摒弃了复杂的冗余结构，整体构造简单可靠，加工制作成本低廉，既适合小型木工坊单件加工制作，也可批量生产作为锯切设备的配套辅具进行销售，能够有效降低长木料锯切过程中的人工扶持强度，提升加工作业的安全性与加工精度。
