异形曲面安装固定支撑支架结构

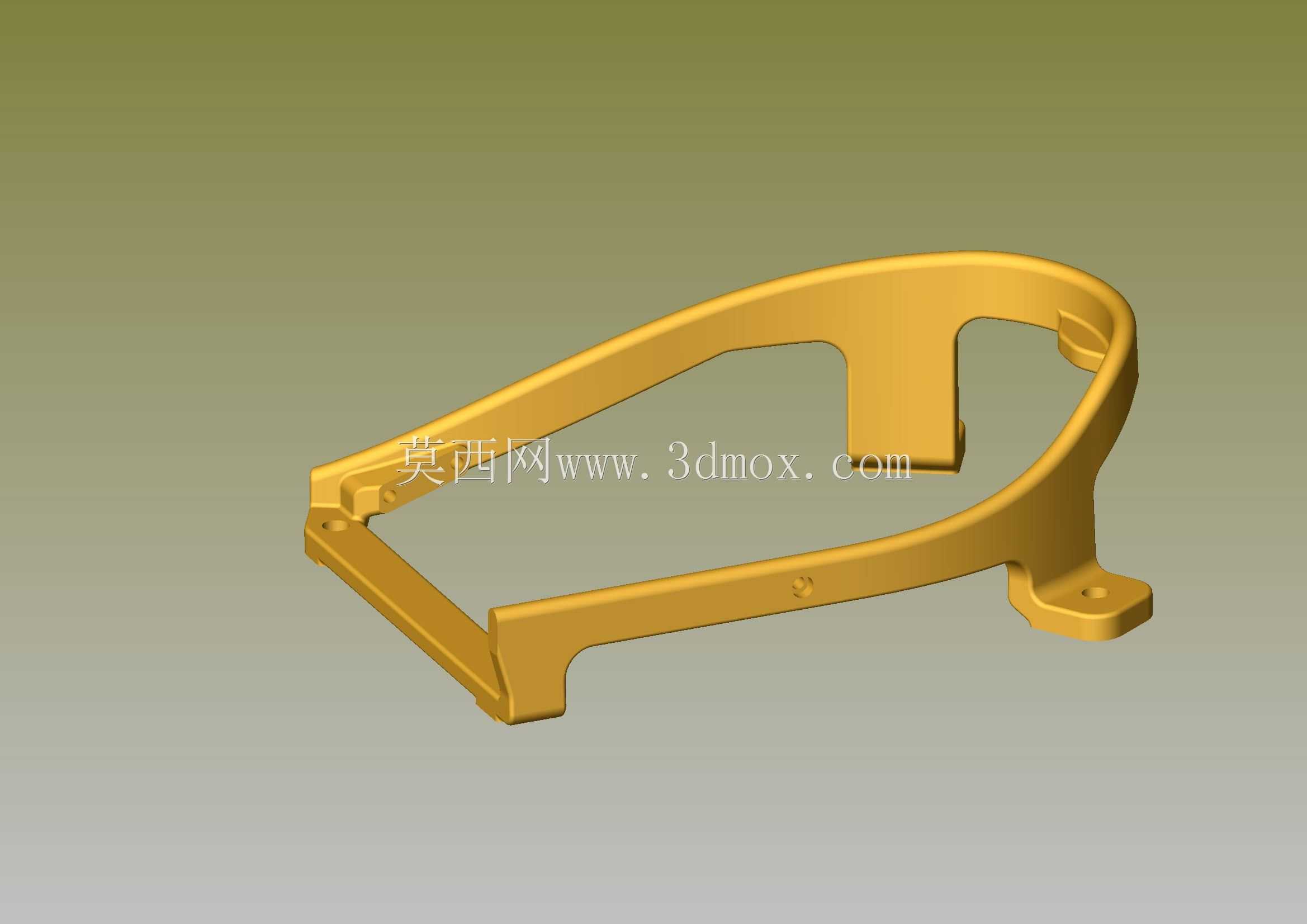

　　这款异形曲面支撑支架，在小型手持设备、便携检测仪器、穿戴式作业工具的结构配套中应用十分广泛，日常接触的手持条码扫描器、工业便携测温仪、户外作业头戴式照明设备的内部承托结构中，常能见到这类构件的身影。它的核心作用是为设备内部的核心功能模组提供稳定的安装依托，同时在设备受外力冲击、跌落时，通过自身的框架式结构分散传导冲击力，避免内部精密模组直接受载损坏。从结构设计逻辑来看，这款支架没有采用规则的矩形或圆形框架构型，而是顺着配套设备的人体工学握持曲面走形，整体轮廓贴合设备外壳的内壁弧度，既不会额外占用设备内部的宝贵布线空间，也能保证支架与外壳内壁的贴合度，减少装配后出现的松动异响问题。支架上的两处带孔安装耳位，

　　分别布置在框架的两个受力端点位置，其中一处耳位带有沉孔结构，装配时螺丝锁入后端面不会突出支架表面，避免刮蹭到内部的柔性线路板；另一处耳位做了加厚凸台处理，能承受更大的锁附力，不会因为反复拆装出现螺孔滑牙的问题。框架中段的竖向支撑肋，是整个结构的受力核心，它的位置刚好对应内部模组的重心点，当设备发生垂直方向的跌落冲击时，这道肋条能直接承接模组传递的惯性力，再把力分散到整个框架的侧边梁上，避免应力集中在单个安装点导致支架断裂。侧边梁的截面做了变厚度设计，靠近安装耳的位置厚度更大，往框架弧形过渡段逐渐收薄，这种设计既保证了连接位置的结构强度，也能控制整个支架的整体重量，符合便携设备轻量化的设计要求。从安装边界来看，

　　这款支架的整体外轮廓完全贴合配套设备的内壁型腔，装配时不需要额外做调整就能直接卡入预设的定位槽内，框架内侧的镂空区域刚好留出了内部模组的安装空间，不会和模组上的接口、按键、散热结构产生干涉；支架的整体高度控制在配套设备的内腔厚度范围内，装配后上下端面分别和设备的前后壳内壁贴合，不会出现组装后外壳被顶起的问题。在实际选型适配时，需要注意核对支架两个安装耳的孔位中心距，以及竖向支撑肋的高度尺寸，确保和内部模组的安装孔位、支撑面位置完全匹配；如果用于有抗跌落要求的作业设备，还可以在支架和模组的接触面上贴附薄型缓冲泡棉，进一步吸收冲击能量。这类支架的结构设计看似简单，实则需要反复核对和周边所有零件的间隙关系，既要保证足够的支撑强度，

　　又不能过度占用内部空间，很多初入行的结构设计师在做这类异形支架时，容易出现要么强度不足受冲击断裂，要么厚度过大挤压内部布线空间的问题，这款支架的变截面设计、受力点布置思路，都可以作为同类便携设备内部支撑结构设计的参考，尤其是弧形侧边的曲率过渡处理，既保证了和外壳的贴合度，也避免了锐角结构在注塑生产时出现应力开裂的问题。
